Hệ tường chắn bê tông đúc sẵn kiểu công xôn (counterfort): tấm mặt tường đúc sẵn liên kết sườn công xôn vuông góc, ghép tại công trường vào móng chân bê tông tạo thành tường chắn công xôn hoàn chỉnh. Dùng làm tường cánh, mố cầu, tường đối trọng cho kết cấu vùi, cầu chui, hầm — thiết kế riêng theo từng dự án.
PANEL 1,2–2,4 M
GIẢM >50% T.GIAN TC
MÓNG NÔNG
>1.300 DỰ ÁN TOÀN CẦU
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
TECHWALL™

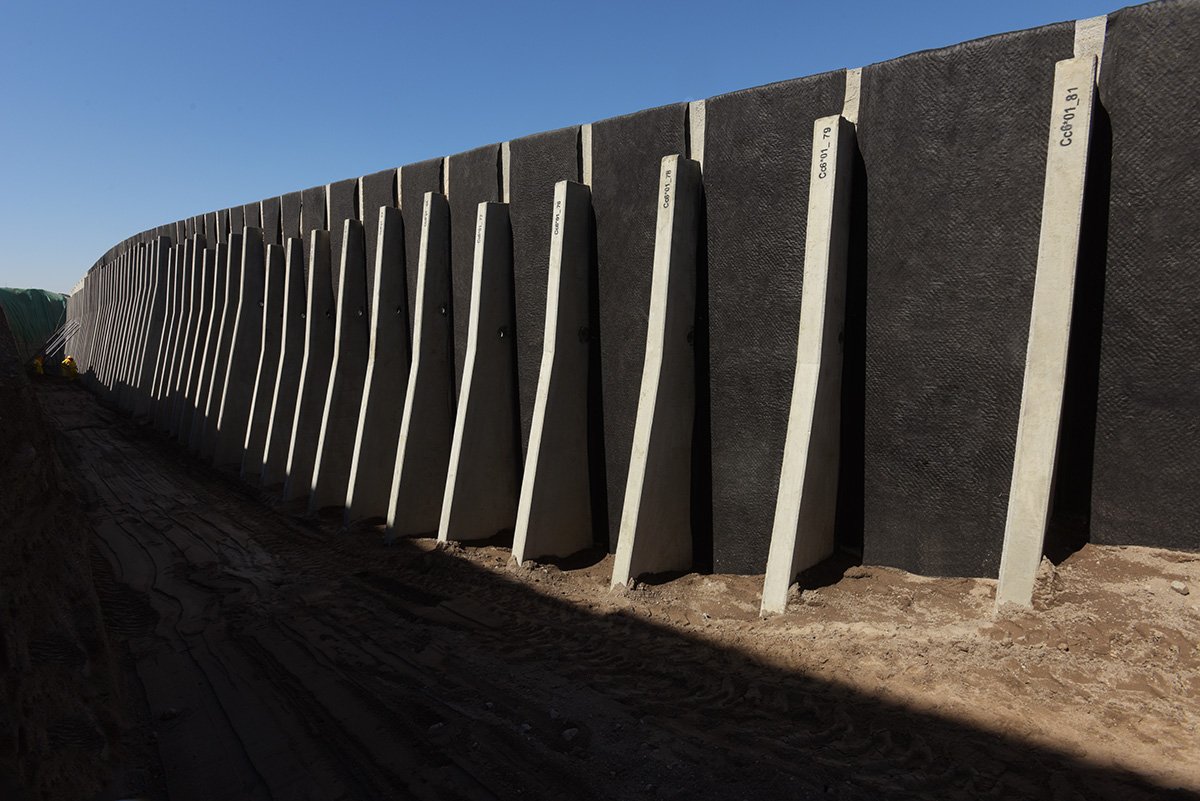

TechWall™ là hệ tường chắn công xôn đúc sẵn (precast counterfort retaining wall): các tấm mặt tường (facing panel) cao suốt chiều cao tường được sản xuất tại nhà máy, gắn kèm sẵn các sườn công xôn (counterfort) vuông góc với mặt tường. Ngoài công trường, các counterfort này được liên kết vào một móng chân bê tông kết cấu đổ tại chỗ, tạo thành một tường chắn công xôn (cantilever) hoàn chỉnh. Cơ chế công xôn của sườn giúp giảm mô-men uốn tác động lên tấm mặt tường, nhờ đó chiều dày panel bê tông có thể được tối ưu mỏng hơn mà vẫn đảm bảo khả năng chịu áp lực đất ngang và độ bền của kết cấu.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Chiều cao tường tới 15 m — phù hợp cả tường chắn cao tại mố cầu, cầu vượt.
- ▸ Panel rộng tiêu chuẩn 1,2–2,4 m, có thể sản xuất kích thước khác theo yêu cầu dự án.
- ▸ Giảm khối lượng đào đất trong thi công cắt-đắp (cut-and-fill), phù hợp mặt bằng chật hẹp.
- ▸ Không cần ván khuôn đứng, ít hoặc không cần giàn giáo khi lắp dựng.
- ▸ Giảm thời gian thi công >50% so với tường bê tông cốt thép đổ tại chỗ.
- ▸ Tuỳ biến kiến trúc mặt tường (form liner, hoạ tiết bề mặt) để hoà hợp cảnh quan xung quanh.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải kết cấu đất có cốt (MSE) như Reinforced Earth® — TechWall là tường bê tông đúc sẵn, không dùng cốt gia cường trong khối đắp.
- ✗ Không phải kết cấu vượt kín hoàn toàn (buried arch/box) — cần TechSpan®/TechBox® nếu công trình yêu cầu kết cấu vượt kín.
- ✗ Không có bảng thông số vật liệu cố định như geosynthetic (kN/m, %UV…) — đây là hệ kết cấu bê tông, cấu hình (chiều dày panel, số counterfort, thép) do kỹ sư tính riêng theo tải trọng & điều kiện địa chất từng dự án.
- ✗ Không phù hợp nền đất yếu chưa xử lý khi chưa tích hợp giải pháp cọc cho móng sâu.
Giải pháp tường chắn bê tông đúc sẵn thiết kế theo dự án, ưu tiên cho không gian thi công hẹp, cần hạn chế đào đất và rút ngắn tiến độ — dùng làm tường cánh, tường đối trọng cho mố cầu, hầm chui, kết cấu vùi. Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói tại Việt Nam.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

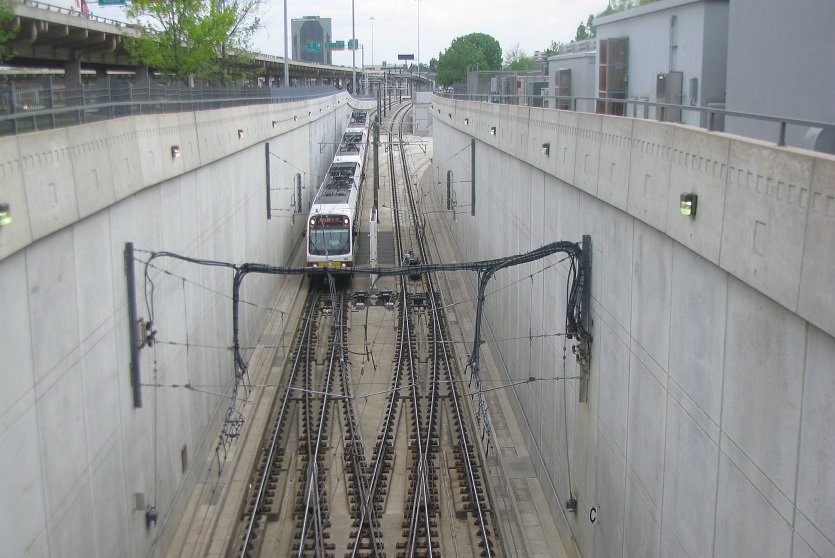

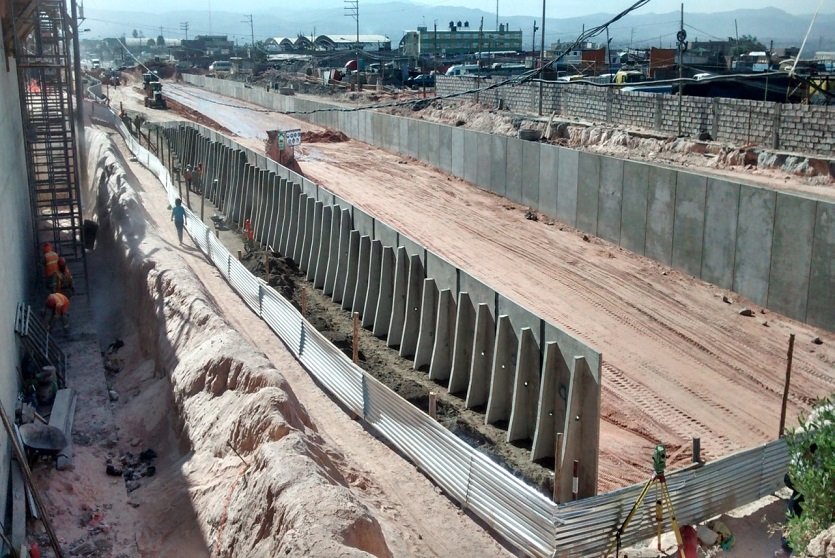

- ▸ Cầu vượt, cầu chui đường bộ & đường sắt (overpass/underpass).

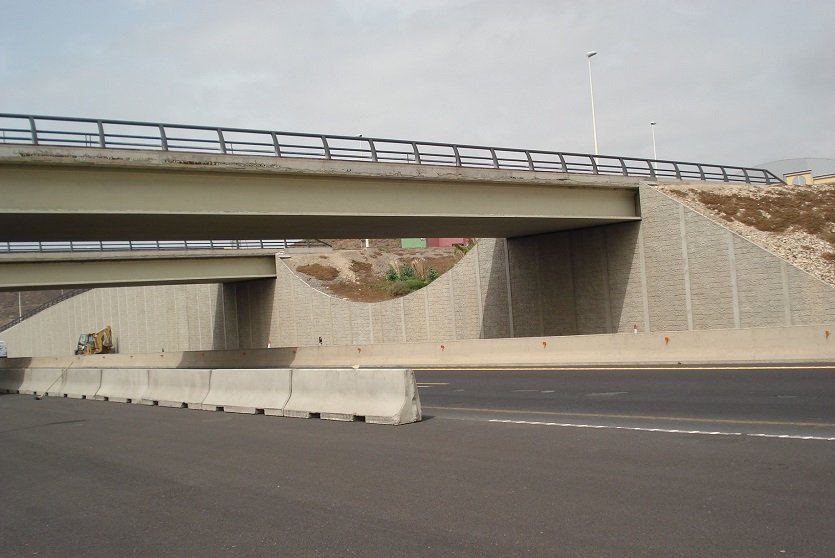

- ▸ Mố cầu (bridge abutment), tường đầu hầm (tunnel headwall).
- ▸ Tường cánh, tường đối trọng cho kết cấu vùi (buried bridge structures).
- ▸ Ổn định mái dốc tại khu vực đã có công trình hiện hữu, mặt bằng chật hẹp.
- ▸ Công trình cảnh quan (landscaping) cần tường chắn có tính thẩm mỹ.
- ▸ Công trình thuỷ lợi: tường dẫn dòng, kênh dẫn nước (hydraulic works).
✗ KHÔNG KHUYẾN CÁO
- ✗ Nền đất yếu, sức chịu tải thấp chưa xử lý cọc cho móng sâu.
- ✗ Công trình cần kết cấu vượt kín hoàn toàn (hầm chui kín, cống hộp) → dùng TechBox®/TechSpan®.
- ✗ Khối đắp lớn cần tối ưu chi phí bằng cốt gia cường đất → dùng Reinforced Earth® (MSE).
- ✗ Dự án chưa xác định tải trọng/điều kiện địa chất — cần khảo sát & thiết kế trước khi chốt cấu hình.
THÔNG SỐ HỆ THỐNG
TECHWALL™ — GIẢI PHÁP THIẾT KẾ THEO DỰ ÁN
TechWall™ là hệ kết cấu bê tông thiết kế theo công trình (không phải sản phẩm đóng gói cố định như hoá chất/geosynthetic). Các thông số dưới đây là giới hạn/khoảng thiết kế nền theo brochure kỹ thuật Geoquest — chiều dày panel cụ thể, số lượng & kích thước counterfort, bố trí thép được kỹ sư Geoquest/PT tính riêng theo tải trọng, chiều cao thực tế và điều kiện địa chất của từng dự án.
| Đặc tính | Giá trị | Ghi chú |
|---|---|---|
| Loại kết cấu | Tường chắn công xôn đúc sẵn (Precast counterfort) | Panel + counterfort đúc sẵn, ghép vào móng đổ tại chỗ |
| Chiều cao tường tối đa | 15 | m · theo brochure Geoquest TechWall (01/2025) |
| Chiều rộng panel tiêu chuẩn | 1,2 – 2,4 | m · có thể sản xuất kích thước khác theo yêu cầu dự án |
| Loại móng tiêu chuẩn | Móng nông (shallow foundation) | Tích hợp giải pháp cọc khi cần móng sâu |
| Cơ chế chịu lực | Công xôn (cantilever) qua sườn counterfort | Counterfort giảm mô-men uốn lên panel mặt tường |
| Vật liệu chính | Bê tông cốt thép đúc sẵn | Mác bê tông & bố trí thép tính riêng theo tải trọng dự án |
| Giảm thời gian thi công | >50% | So với tường bê tông cốt thép đổ tại chỗ |
| Kiến trúc mặt tường | Tuỳ biến (form liner) | Nhiều lựa chọn hoạ tiết hoàn thiện kiến trúc |
| Kinh nghiệm triển khai | >1.300 dự án / ~1.000.000 m² | Trên toàn cầu, tính đến brochure 01/2025 |
Nguồn: Geoquest — TechWall™ Precast Counterfort Retaining Walls brochure (Soletanche Freyssinet, phát hành 01/2025) & geoquest-group.com/reinforced-earth/techwall/. Cấu hình chi tiết theo dự án do kỹ sư Geoquest/PT tính toán riêng, cần hồ sơ khảo sát địa chất & tải trọng cụ thể.
ỨNG DỤNG ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Với các hạng mục mố cầu, cầu vượt, hầm chui tại Việt Nam, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, phối hợp kỹ sư Geoquest tính toán cấu hình, cung ứng vật tư đến thi công lắp đặt & nghiệm thu — không chỉ giao vật tư rồi dừng lại.
Tại dự án Bilbao, chủ đầu tư cần lấn biển 50.000 m² đất trong khu vực triều cường mà không dùng phương án cọc thép cofferdam truyền thống; Geoquest Tây Ban Nha thiết kế 1,5 km TechWall™ đặt trên nền cọc đá, thi công bằng cần cẩu tầm với tới 115 m và có khả năng lắp đặt dưới nước — minh hoạ tính linh hoạt của hệ khi điều kiện hiện trường phức tạp.
HƯỚNG DẪN LẮP DỰNG
TECHWALL™ TẠI CÔNG TRƯỜNG
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp địa kỹ thuật Geoquest, không dừng lại ở việc giao vật tư đến công trình.
LẮP PANEL LÊN ĐỆM SAN PHẲNG
Đặt các tấm panel đúc sẵn lên đệm san phẳng (leveling pad) hoặc gờ chống trượt (shear key) đã chuẩn bị theo cao độ thiết kế.
LẮP GIẰNG NGANG TẠM
Lắp hệ giằng ngang (lateral bracing) giữ ổn định tạm thời cho panel trước khi đổ móng chân — thay thế cho ván khuôn đứng truyền thống.
ĐỔ MÓNG CHÂN
Đổ móng chân bê tông (footing) liên kết các sườn counterfort, tạo thành hệ tường chắn công xôn hoàn chỉnh, chịu áp lực đất ngang.
THÁO GIẰNG & LẤP ĐẤT
Tháo hệ giằng tạm sau khi móng chân đủ cường độ, sau đó lấp đất đắp (backfill) phía sau tường theo lớp, đầm nén đúng quy trình.
Trước khi lắp dựng, đội thi công phải qua buổi phổ biến an toàn & phân công trách nhiệm theo đúng quy trình của Geoquest. Cần cẩu & thiết bị nâng phải phù hợp tải trọng & tầm với của panel.
Móng nông chỉ phù hợp khi nền đất có sức chịu tải đạt yêu cầu — cần hồ sơ khảo sát địa chất (SPT/khoan khảo sát) trước khi chốt phương án móng. Với nền yếu, TechWall™ vẫn khả thi nếu tích hợp giải pháp cọc do kỹ sư Geoquest thiết kế riêng.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG GIẢI PHÁP TƯỜNG CHẮN
| Giải pháp | Bản chất | Thời gian TC | Không gian cần | Ưu / nhược |
|---|---|---|---|---|
| TechWall™ ⭐ | Công xôn đúc sẵn | Giảm >50% | Hẹp | Nhanh, ít đào đất, tuỳ biến kiến trúc; cần móng đủ sức chịu tải hoặc tích hợp cọc. |
| Tường BTCT đổ tại chỗ (cast-in-place) | Đổ tại chỗ | Chậm | Cần rộng (ván khuôn) | Linh hoạt hình dạng; tốn thời gian dưỡng hộ, cần nhiều ván khuôn & nhân công tại chỗ. |
| Reinforced Earth® (MSE mặt tấm) | Đất có cốt gia cường | Nhanh | Cần khối đắp rộng | Kinh tế cho khối đắp lớn; cần bề rộng cốt gia cường sau lưng tường — không phù hợp mặt bằng quá hẹp. |
| Tường trọng lực (đá xây/khối bê tông) | Trọng lực | Chậm | Rộng, khối lượng lớn | Đơn giản về nguyên lý; khối lượng vật liệu lớn, hạn chế chiều cao kinh tế. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Mố cầu, cầu vượt, hầm chui trong không gian hẹp, cần tiến độ nhanh: → TechWall™.
- ▸ Khối đắp lớn, mặt bằng rộng, cần tối ưu chi phí vật tư: → Reinforced Earth® (MSE) →
- ▸ Cần kết cấu vượt kín hoàn toàn (hầm chui kín, cống hộp): → TechBox® / TechSpan® →
CÂU HỎI THƯỜNG GẶP
TỪ NHÀ THẦU & KỸ SƯ HẠ TẦNG
TechBox® — Cống hộp / cầu hộp bê tông đúc sẵnKết cấu hộp vượt kín cho nhịp ngắn, cống suối→
Reinforced Earth® — Tường chắn đất có cốt MSEPhù hợp khối đắp lớn, mặt bằng rộng→
T-Wall® — Hệ tường chắn mô-đun đúc sẵnBiến thể tường chắn mô-đun đúc sẵn khác của Geoquest→
CẦN TƯỜNG CHẮN THI CÔNG NHANH
CHO MỐ CẦU, HẦM CHUI?
Gửi mặt cắt công trình, chiều cao tường, tải trọng & mặt bằng thi công — kỹ sư Hoá chất PT phối hợp Geoquest sẽ tư vấn cấu hình panel/counterfort, phương án móng và báo giá TechWall™ trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
