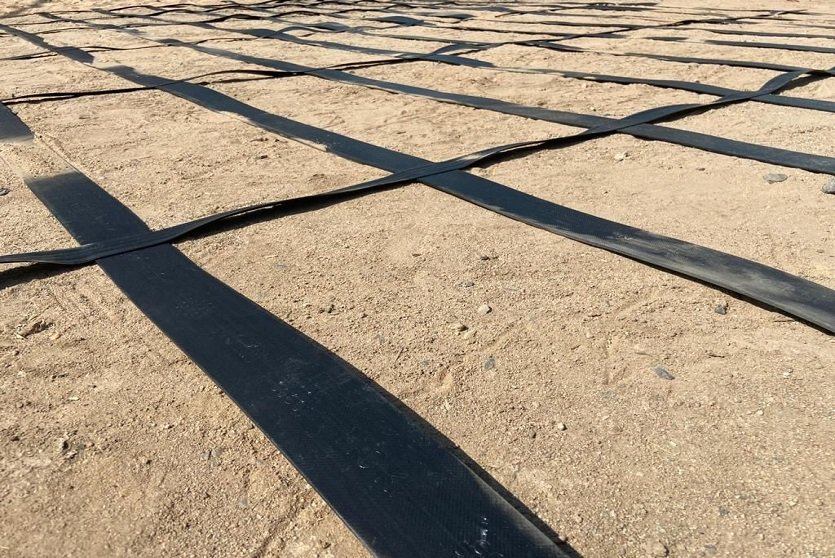

Lưới địa kỹ thuật cường độ cực cao (UX một phương / BX hai phương) dệt từ sợi PET hoặc PVA bọc lớp PE bảo vệ, gia cường nền đắp trên đất yếu, nền đắp trên cọc — dùng cho cao tốc, sân bay, bãi container, kho vận tải trọng lớn.
UX tới 1.000 kN/m (PVA)
BX 600×600 kN/m
HA UX tới 800 kN/m
Tuổi thọ tới 100+ năm
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
VÌ SAO LƯỚI GIA CƯỜNG
HOẠT ĐỘNG ĐƯỢC TRÊN ĐẤT YẾU?
ArmaLynk® hoạt động trên nguyên lý tương tác đất–cốt (soil–structure interaction): lưới truyền tải qua ma sát bề mặt + sức chống bị động của đất đắp bao quanh các thanh/sợi cốt, không phải chịu kéo độc lập như một thanh thép trong bê tông. Vì vậy, chất lượng đất đắp chọn lọc (select backfill) phía trên và dưới lưới ảnh hưởng trực tiếp đến hiệu quả gia cường, song song với cường độ vật liệu lưới.

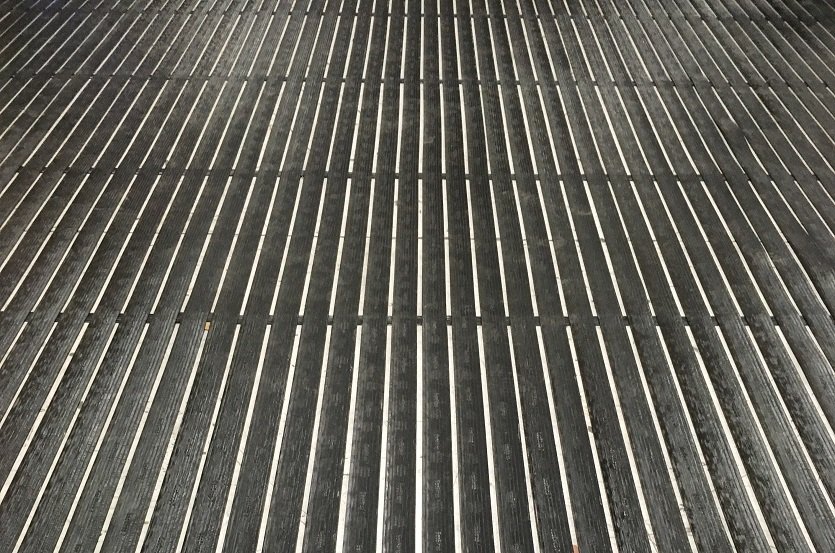

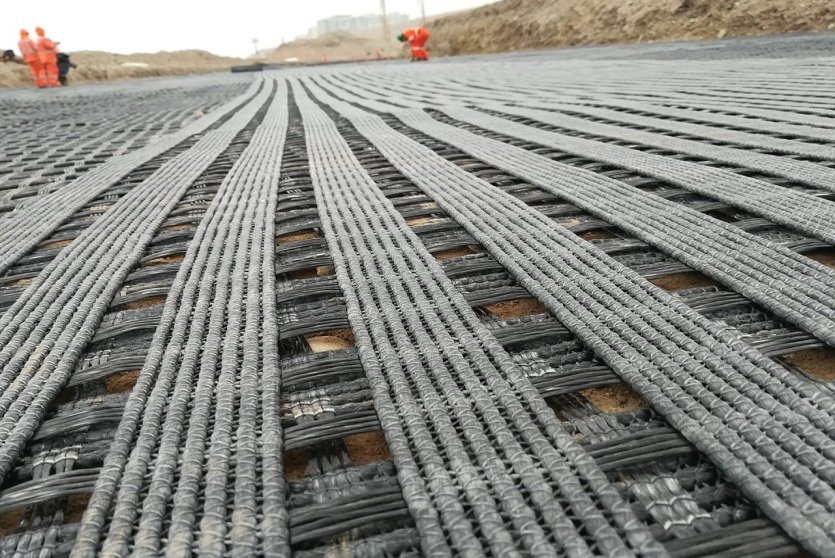

Cấu trúc dệt khoá nội tại (woven interlocked) của ArmaLynk® cho phép cốt sợi PET/PVA chịu được tải kéo cực lớn trong khi vẫn giữ độ giãn dài (elongation) thấp — yếu tố quyết định khả năng kiểm soát biến dạng nền trong giai đoạn thi công và vận hành lâu dài, đặc biệt quan trọng với nền đắp trên cọc (piled embankment) nơi lưới phải “treo” tải trọng giữa các đầu cọc (load transfer platform).
Cường độ kéo cực hạn (Ultimate Tensile Strength) ghi trên TDS KHÔNG là cường độ thiết kế dài hạn. Kỹ sư phải áp các hệ số suy giảm:
- ▸ RFcr — từ biến dài hạn (creep)
- ▸ RFid — hư hại lắp đặt (installation damage)
- ▸ RFcd — suy giảm hoá học/môi trường (UV, pH đất, vi sinh)
Cường độ thiết kế dài hạn Tal = Tult / (RFcr × RFid × RFcd × hệ số an toàn riêng phần) — do kỹ sư Geoquest tính riêng theo điều kiện dự án qua phần mềm thiết kế nội bộ.
| Công trình tạm/đường công vụ | 1–5 năm |
| Nền đắp/mái dốc thông thường | 25–60 năm |
| Công trình trọng yếu (cao tốc, sân bay, mố cầu) | 100–120 năm |

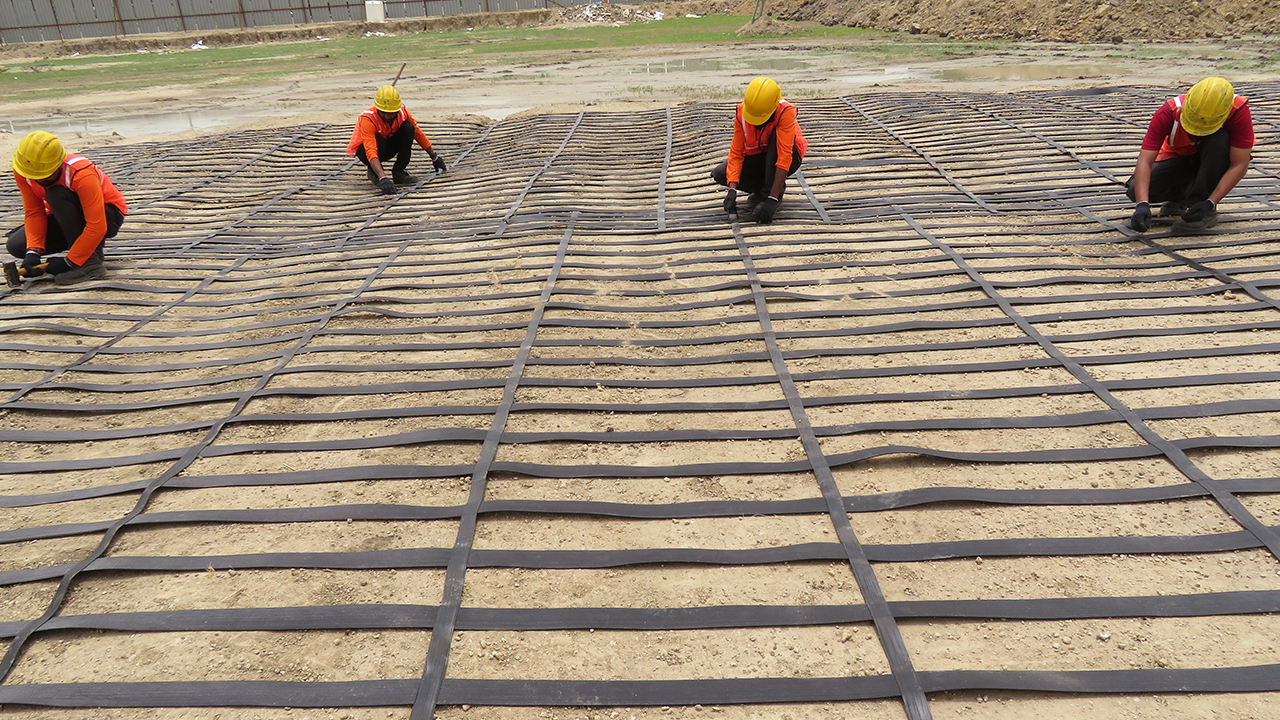

Cường độ kéo tập trung theo một phương chính — tối ưu cho tường chắn có cốt (MSE), mái dốc gia cường, nền đắp trên cọc cần truyền tải định hướng.
Cường độ kéo cân bằng hai phương (600×600) — phù hợp gia cường nền đất yếu đa hướng, lớp nền đường, sân bãi container, kho vận chịu tải đa chiều.
Biến thể High-Adherence (HA UX 800 / HA BX) — tăng độ bám dính/khoá nội tại với đất đắp hạt mịn, nâng hiệu quả tương tác đất–cốt cho nền có hệ số ma sát biểu kiến thấp.
ĐẶC ĐIỂM NỔI BẬT
ARMALYNK®
Cường độ cực cao
UX tới 1.800 kN/m (PET) / 1.000 kN/m (PVA) theo ASTM D6818/ISO 10319 — vượt xa geogrid PP/HDPE thông thường, đáp ứng nền đắp tải trọng lớn.
Độ giãn dài thấp
Sợi PET/PVA cường lực cao kiểm soát biến dạng nền tốt hơn vật liệu PP — quan trọng với nền đắp trên cọc cần kiểm soát lún lệch nghiêm ngặt.
Lớp bọc PE bảo vệ
Sợi lõi PET/PVA được bọc lớp PE chống thấm/chống mài mòn hoá học, hạn chế suy giảm cường độ do pH đất, vi sinh và hư hại lắp đặt.
Linh hoạt cấu hình
2 nhóm UX/BX + biến thể HA — kỹ sư Geoquest lựa chọn đúng cấp độ theo tải trọng, địa hình, hệ số an toàn riêng của từng dự án.
Tuổi thọ thiết kế dài
Đạt phân loại tuổi thọ thiết kế tới 100+ năm cho công trình trọng yếu theo EN 13251/ISO 13431 (giá trị thiết kế theo điều kiện môi trường giả định).
- ✗ Không chống thấm — không thay GCL/màng HDPE.
- ✗ Không xử lý xói mòn bề mặt — đó là vai trò TerraGreen/GeoMat.
- ✗ Không thay thế cọc/xử lý nền sâu — là lớp gia cường truyền tải, không phải móng.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

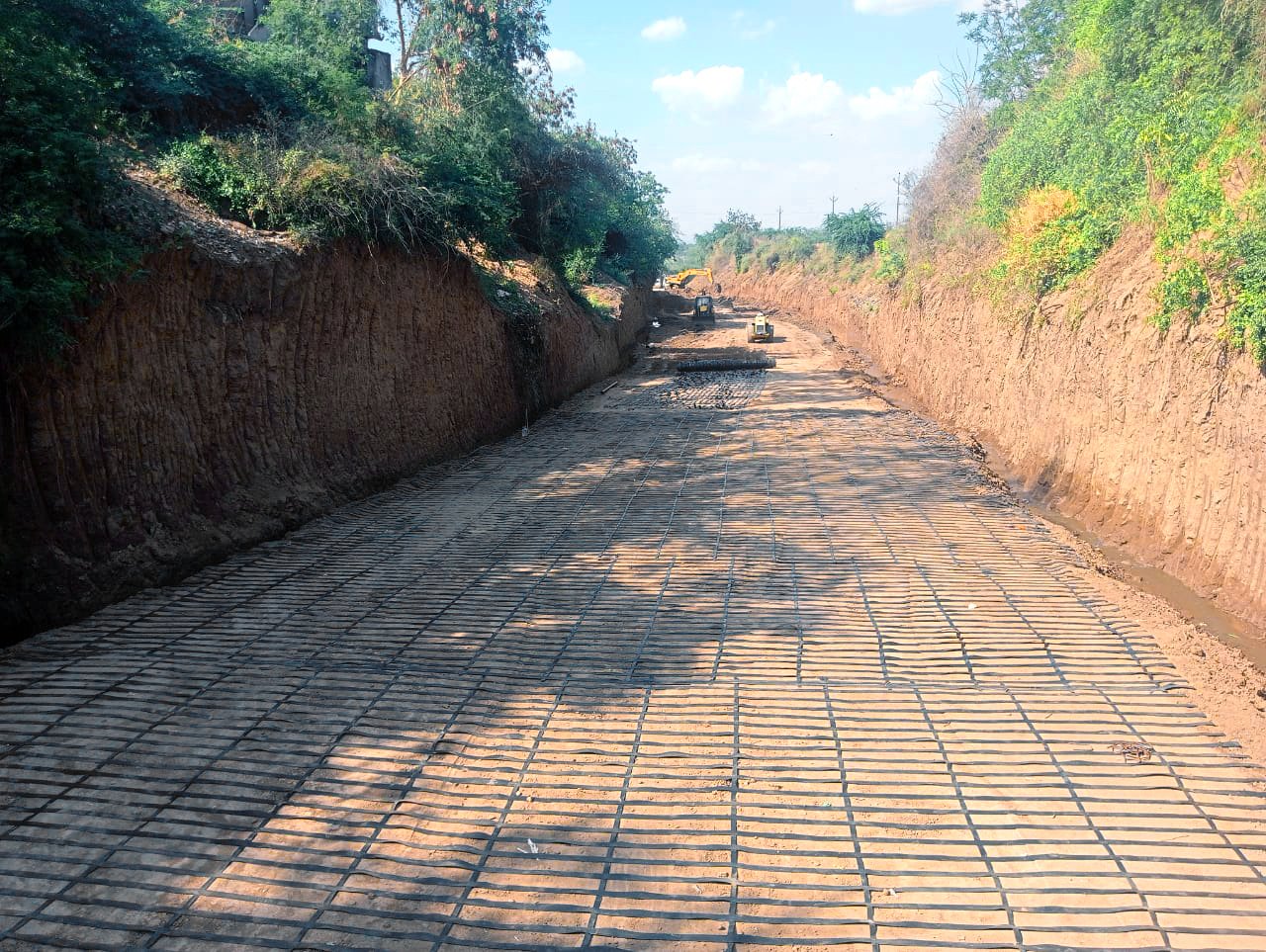

- ▸ Nền đắp đường cao tốc, đường sắt trên đất yếu (sét yếu, bùn, đất hữu cơ).
- ▸ Nền đắp trên cọc (piled embankment) — load transfer platform giữa các đầu cọc.
- ▸ Khu bay, đường lăn, sân đỗ tàu bay trên nền đất yếu (sân bay).

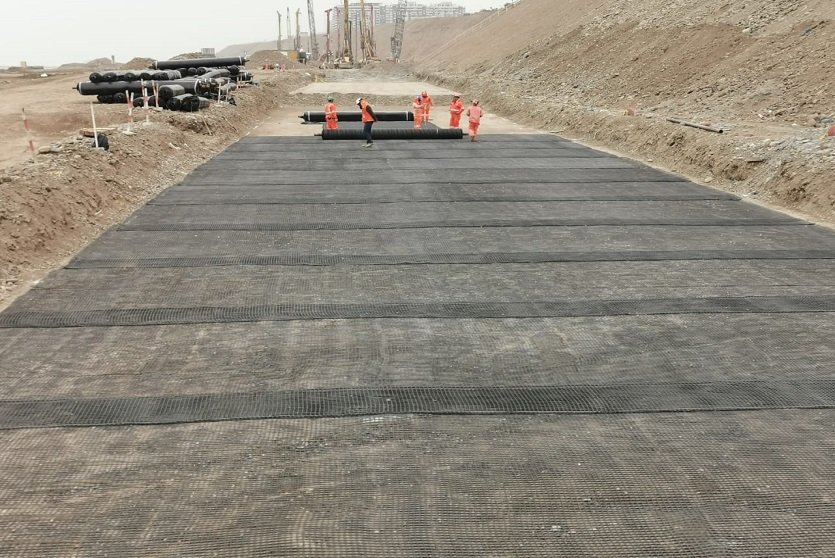

- ▸ Bãi container, kho vận, bãi tập kết tải trọng tĩnh/động lớn.

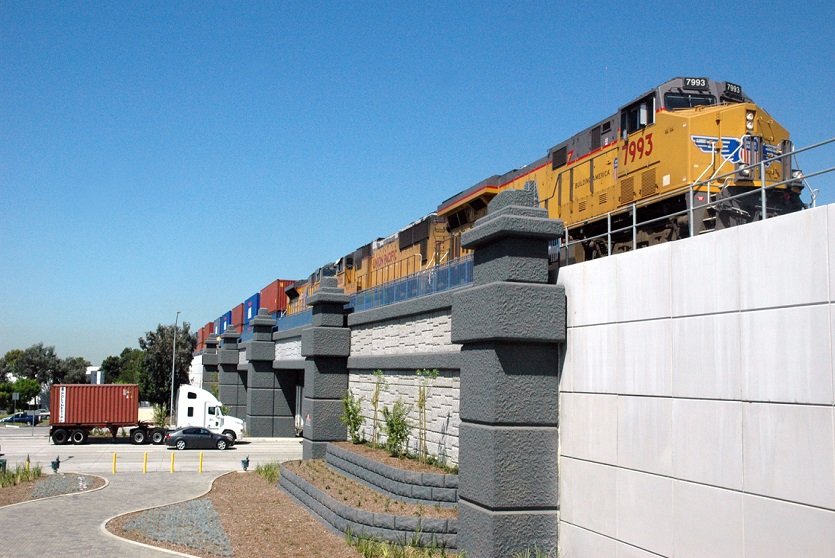

- ▸ Mái dốc gia cường, vai tường chắn có cốt (MSE) cần phương cốt UX.
- ▸ Nền đê, kè, công trình thuỷ lợi đắp trên nền yếu cần ổn định tổng thể.
✗ KHÔNG KHUYẾN CÁO

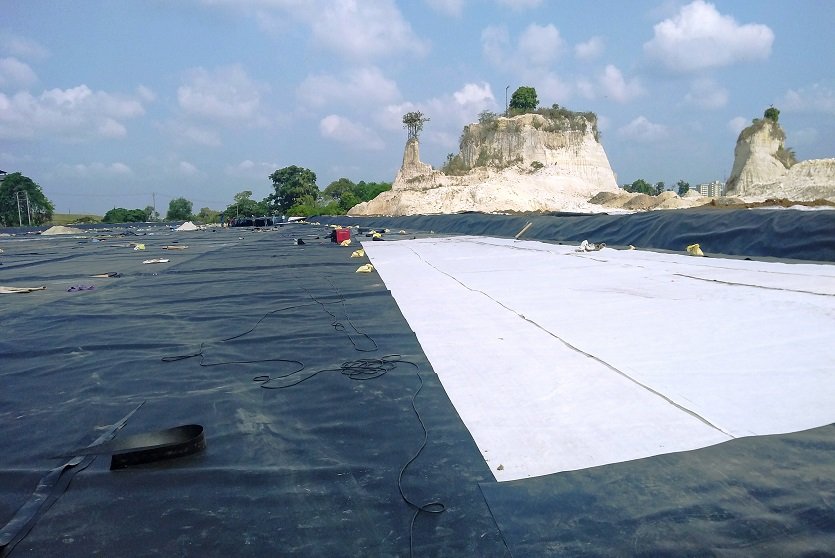

- ✗ Vị trí cần chống thấm tuyệt đối (đáy hồ, bãi rác) → dùng TerraLine™ GCL/màng HDPE.
- ✗ Mái taluy chỉ cần chống xói mòn bề mặt → dùng TerraGreen®/GeoMat (chi phí thấp hơn, không cần cường độ cao).
- ✗ Nền có sụt lún sâu/hố sụt karst chưa xử lý nền — cần xử lý nền sâu (cọc/xi măng đất) trước khi đặt lưới.
- ✗ Thay thế tính toán địa kỹ thuật riêng dự án — luôn cần hồ sơ thiết kế của kỹ sư Geoquest/PT.
BẢNG THÔNG SỐ ARMALYNK® UX / BX / HA
| Chỉ tiêu / Property | UX (PET) | UX (PVA) | BX | HA Series | Tiêu chuẩn |
|---|---|---|---|---|---|
| Vật liệu sợi cốt | PET | PVA | PET/PVA | PET/PVA + HA coating | — |
| Lớp bảo vệ ngoài | Polyethylene (PE) bọc toàn phần | — | |||
| Cường độ kéo cực hạn (Ultimate Tensile Strength) | tới 1.800 kN/m | tới 1.000 kN/m | 600 × 600 kN/m (2 phương) | HA UX tới 800 kN/m · HA BX theo dự án | ASTM D6818 / ISO 10319 |
| Phương chịu lực chính | 1 phương (Machine Direction) | 1 phương | 2 phương cân bằng | tuỳ biến UX/BX | — |
| Độ giãn dài tại tải cực hạn | ≤ 10–12% (theo cấp cường độ, xác nhận theo TDS từng mã hàng) | ASTM D6818 | |||
| Tương tác đất–cốt (pullout) | Theo hệ số ma sát biểu kiến f* — xác định riêng theo loại đất đắp dự án | ASTM D6706 / nội bộ Geoquest | |||
| Tuổi thọ thiết kế | 25–60 năm (thông thường) · tới 100–120 năm (công trình trọng yếu) | EN 13251 / ISO 13431 | |||
| Quy cách cuộn | Tuỳ biến theo cấp cường độ & cấu hình dự án | theo TDS mã hàng | |||
ISO 10319
EN 13251 · ISO 13431
Eurocode 7 / AASHTO LRFD (thiết kế tổng thể)
Cường độ kéo cực hạn (Ultimate Tensile Strength) là giá trị cực hạn ngắn hạn theo điều kiện thử nghiệm chuẩn. Cường độ thiết kế dài hạn (Tal) sau hệ số suy giảm RFcr/RFid/RFcd và hệ số an toàn riêng phần do kỹ sư Geoquest/PT tính theo điều kiện thực tế của từng dự án — không sử dụng trực tiếp giá trị cực hạn để thiết kế. Nguồn: TDS Geoquest 06/2026.

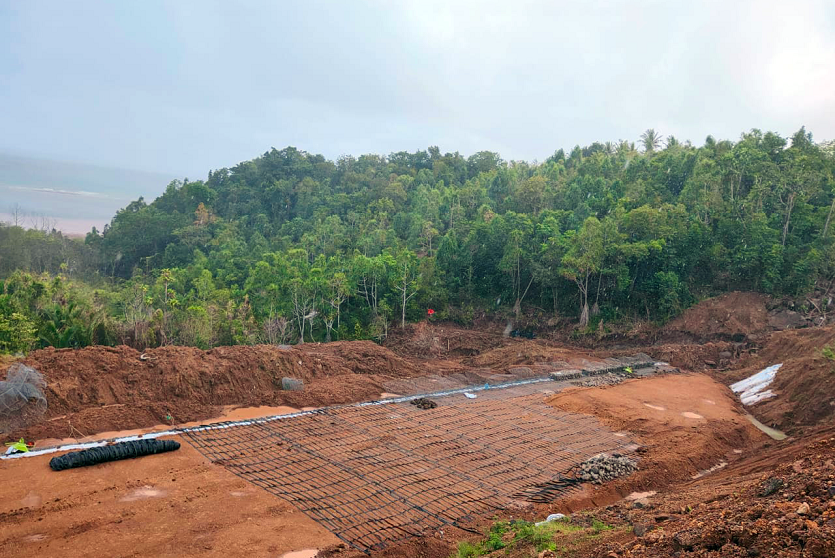

ỨNG DỤNG ĐÃ TRIỂN KHAI TOÀN CẦU
🛠️
Hoá chất Xây dựng PT đảm nhận từ khảo sát hiện trường, đề xuất cấu hình UX/BX, cung ứng vật tư đến thi công & nghiệm thu — không chỉ giao vật tư rồi thôi.
Tại Việt Nam, ArmaLynk® phù hợp triển khai cho các hạng mục nền đắp cao tốc, sân bay và bãi container trên nền đất yếu khu vực Đồng bằng sông Cửu Long, ven biển miền Trung & các khu công nghiệp phía Bắc — liên hệ PT để được cung cấp hồ sơ dự án tham chiếu chi tiết theo từng khu vực.
TỪ KHẢO SÁT ĐẾN NGHIỆM THU
Địa hình, tải trọng, loại đất, thuỷ văn dự án
Tính toán hệ số suy giảm, an toàn theo Eurocode 7/AASHTO
Nhập khẩu chính hãng Geoquest, giao đúng cấp cường độ

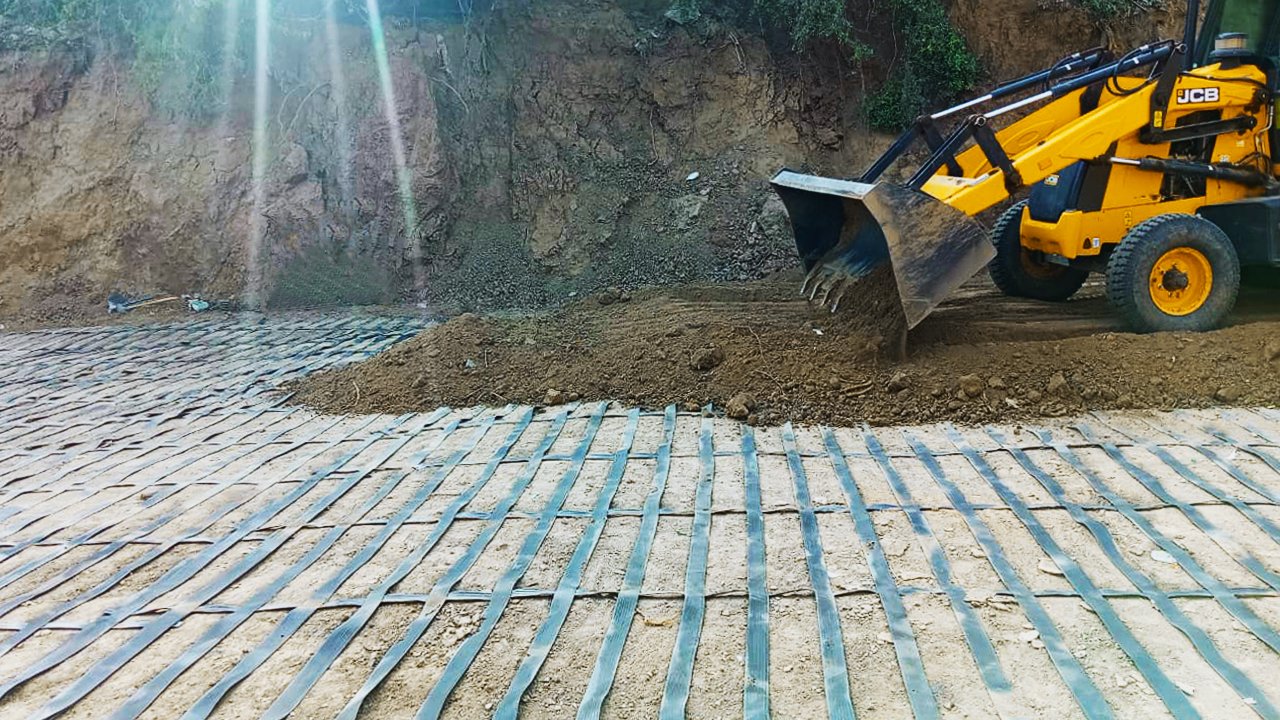

Trải lưới đúng phương UX, lu lèn đất đắp chọn lọc đúng quy trình
CO/CQ, báo cáo thử nghiệm, biên bản nghiệm thu
- ▸ Mùa mưa ĐBSCL/miền Trung: nên ưu tiên thi công đầm chặt từng lớp trước khi vào mùa mưa cao điểm.
- ▸ Đất đắp chọn lọc cần kiểm tra cấp phối, loại bỏ đá sắc cạnh gây hư hại lưới khi lu lèn.
- ▸ Hướng trải lưới (phương UX) phải đúng theo hồ sơ thiết kế — sai hướng làm giảm hiệu quả gia cường nghiêm trọng.
- ▸ Bảo quản cuộn lưới tránh ánh nắng trực tiếp kéo dài trước khi thi công (UV suy giảm khi chưa được đất đắp che phủ).
- ▸ Không kéo căng/đầm trực tiếp bằng thiết bị nặng lên lưới khi chưa có lớp đất đắp bảo vệ tối thiểu theo hồ sơ.
ARMALYNK® & CÁC GIẢI PHÁP GIA CƯỜNG NỀN/MÁI KHÁC
| Tiêu chí | ⭐ ArmaLynk® (PET/PVA) | ArmaGrid® (PP/HDPE) | GeoStrap®/EcoStrap™ | Cốt thép mạ kẽm |
|---|---|---|---|---|
| Cường độ kéo cực hạn | Tới 1.800 kN/m | Trung bình–cao | Cao (dạng dải, không phải lưới) | Rất cao |
| Hình thức cốt | Lưới UX/BX liên tục | Lưới liên tục | Dải rời, đặt theo lớp | Dải/thanh kim loại |
| Kháng ăn mòn môi trường xâm thực | Cao (bọc PE) | Cao | Rất cao (chuyên dụng môi trường kiềm/pH cao) | Thấp hơn ở môi trường xâm thực mạnh |
| Ứng dụng tối ưu | Nền đắp tải trọng lớn, piled embankment | Nền đắp tải trọng trung bình, mái dốc | Tường chắn MSE (Reinforced Earth) | Tường chắn MSE truyền thống |
| Thi công | Trải cuộn, lu lèn theo lớp | Trải cuộn, lu lèn theo lớp | Lắp theo cao trình tường panel | Lắp theo cao trình tường panel |
Khuyến nghị chọn nhanh: Nền đắp/sân bãi tải trọng lớn hoặc nền đắp trên cọc → ArmaLynk®. Mái dốc/nền tải trọng trung bình, ngân sách cần tối ưu → ArmaGrid®. Tường chắn có cốt MSE → GeoStrap®/Reinforced Earth®.
ĐẦY ĐỦ HỒ SƠ CHO HỒ SƠ DỰ THẦU (TECHNICAL SUBMITTAL)
CO/CQ & chứng nhận xuất xứ
Đầy đủ giấy chứng nhận xuất xứ & chất lượng nhập khẩu chính hãng Geoquest.
Báo cáo thử nghiệm độc lập
Kết quả thử cường độ kéo, pullout theo ASTM/ISO từ phòng thí nghiệm độc lập.
Hồ sơ thiết kế/Calculation Note
Báo cáo tính toán theo Eurocode 7/AASHTO LRFD đi kèm cấu hình UX/BX được duyệt.
CÂU HỎI THƯỜNG GẶP VỀ ARMALYNK®
Nền đắp cao tốc/sân bay trên đất yếu hay bị lún lệch — ArmaLynk® xử lý được không?
Có. ArmaLynk® gia cường đáy nền đắp bằng cường độ kéo cao và độ giãn dài thấp, phân bổ lại ứng suất và kiểm soát biến dạng tổng thể nền đất yếu. Mức độ hiệu quả phụ thuộc vào cấp cường độ UX/BX được chọn theo tải trọng và điều kiện đất nền cụ thể của dự án — cần khảo sát địa chất trước khi xác định cấu hình.
Cường độ 1.800 kN/m nghĩa là nền sẽ chịu được tải đó trực tiếp?
Không. 1.800 kN/m là cường độ kéo cực hạn ngắn hạn theo ASTM D6818/ISO 10319 trong điều kiện thử nghiệm chuẩn. Cường độ thiết kế dài hạn thực tế sau khi áp các hệ số suy giảm (creep, hư hại lắp đặt, suy giảm hoá học) và hệ số an toàn riêng phần thấp hơn đáng kể — do kỹ sư Geoquest tính theo từng dự án.
Nên chọn PET hay PVA, UX hay BX cho dự án của tôi?
PVA phù hợp môi trường đất có pH cao/kiềm (kháng thuỷ phân tốt hơn PET trong điều kiện này); PET phổ biến cho điều kiện đất trung tính. UX dùng khi tải trọng có phương chính rõ ràng (vd nền đắp dọc tuyến); BX dùng khi cần gia cường đa hướng (sân bãi, nền đường rộng). Kỹ sư PT sẽ tư vấn dựa trên kết quả khảo sát đất nền.
ArmaLynk® so với cốt thép mạ kẽm truyền thống — góc độ vòng đời?
Cốt thép có cường độ rất cao nhưng nhạy với môi trường xâm thực (đất chua, nhiễm mặn, pH thấp) nếu không xử lý mạ kẽm/bọc bảo vệ đúng cách, dẫn tới chi phí kiểm tra/thay thế dài hạn. ArmaLynk® (PET/PVA bọc PE) ổn định hơn trong môi trường hoá học đa dạng và nhẹ hơn khi thi công, phù hợp khi môi trường đất nền có tính xâm thực hoặc khi cần tối ưu thời gian thi công.
ArmaLynk® dùng cho nền đắp trên cọc (piled embankment) thế nào?
ArmaLynk® UX cường độ cao, độ giãn dài thấp được dùng làm lớp load transfer platform — “treo” tải trọng nền đắp giữa các đầu cọc, giảm tải truyền xuống đất yếu giữa các cọc, kiểm soát lún lệch bề mặt. Cấu hình số lớp, hướng trải và cấp cường độ phụ thuộc khoảng cách cọc, tải trọng thiết kế — cần hồ sơ tính toán riêng.
Hồ sơ nào cần có để đưa ArmaLynk® vào hồ sơ dự thầu?
PT cung cấp CO/CQ, báo cáo thử nghiệm cường độ kéo/pullout độc lập, TDS gốc Geoquest và hồ sơ tính toán (calculation note) theo Eurocode 7/AASHTO LRFD cho cấu hình cụ thể của dự án — đầy đủ cho hồ sơ technical submittal.
Đã có công trình thực tế sử dụng ArmaLynk® chưa?

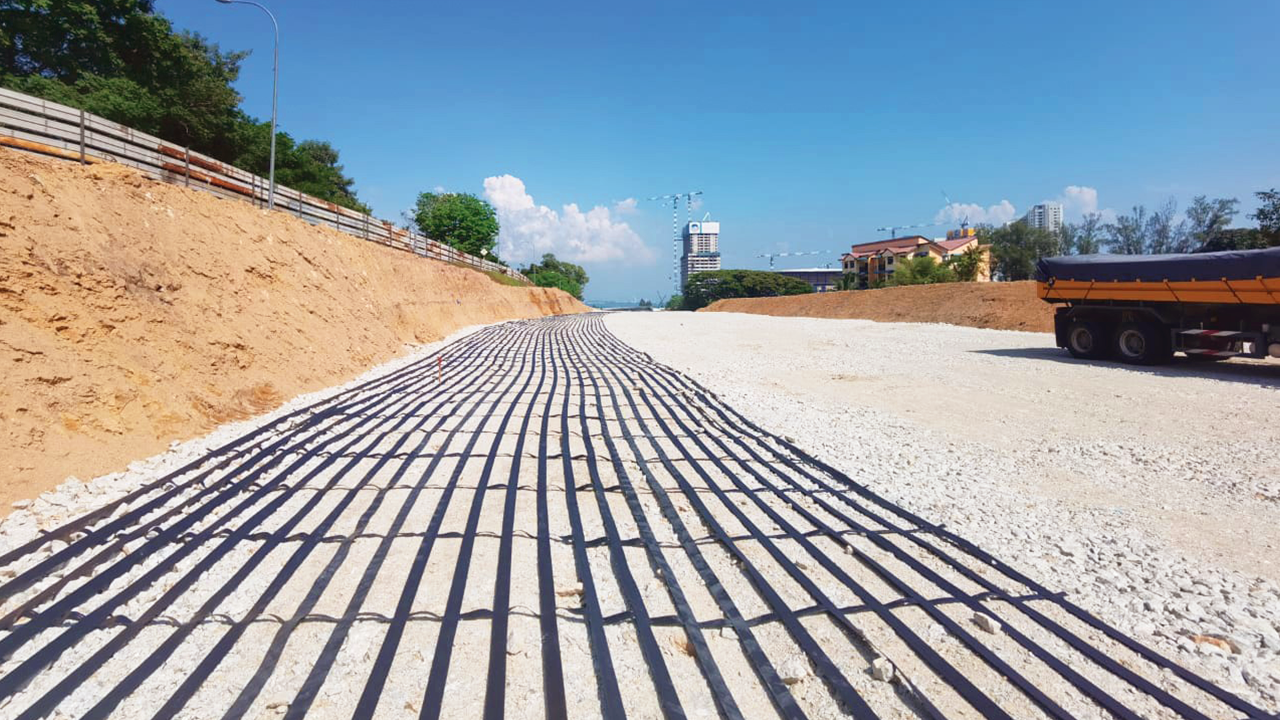

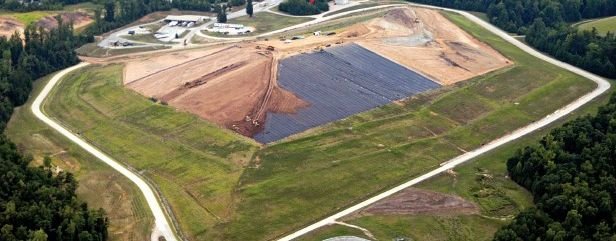

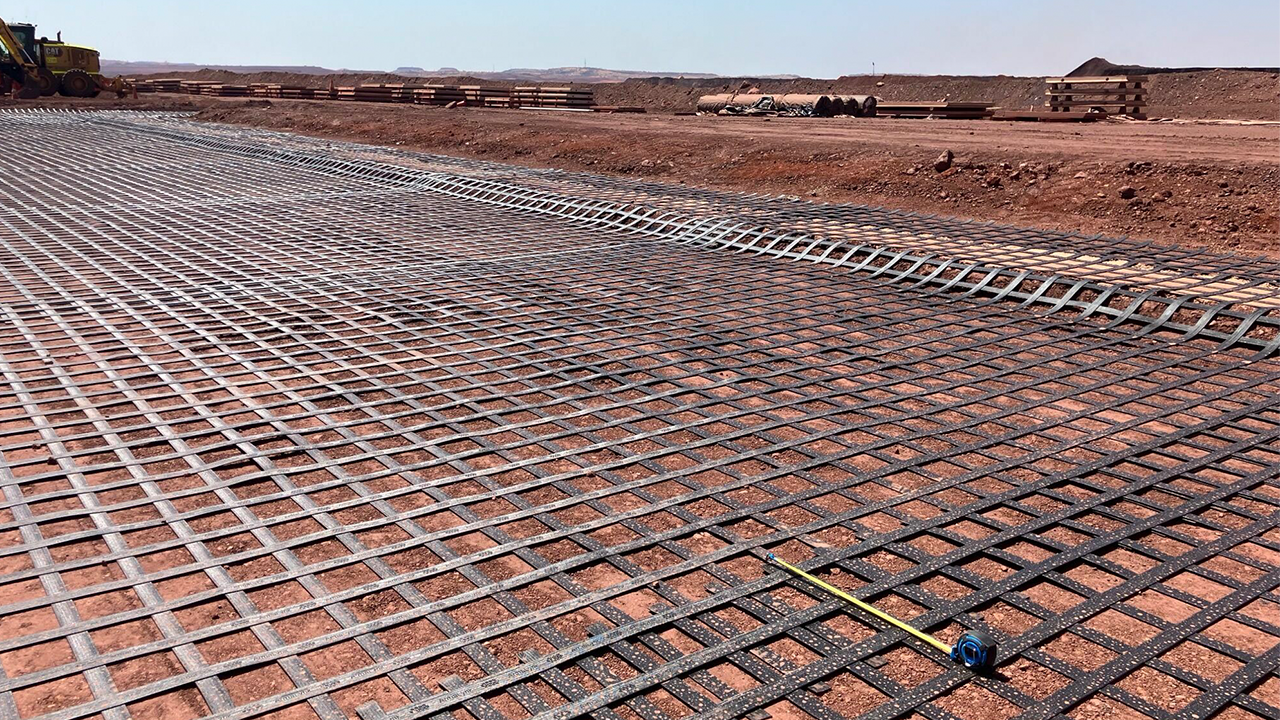

Có. ArmaLynk® đã được triển khai cho các hạng mục gia cường nền đắp (basal reinforcement) tại Malaysia, nền đường nội mỏ tải trọng nặng tại Australia, và hạ tầng quản lý chất thải quốc tế — cùng nhiều dự án Geoquest toàn cầu khác. Tại Việt Nam, PT sẵn sàng cung cấp hồ sơ tham chiếu chi tiết theo yêu cầu dự án.
GIẢI PHÁP GIA CƯỜNG & BẢO VỆ ĐI KÈM

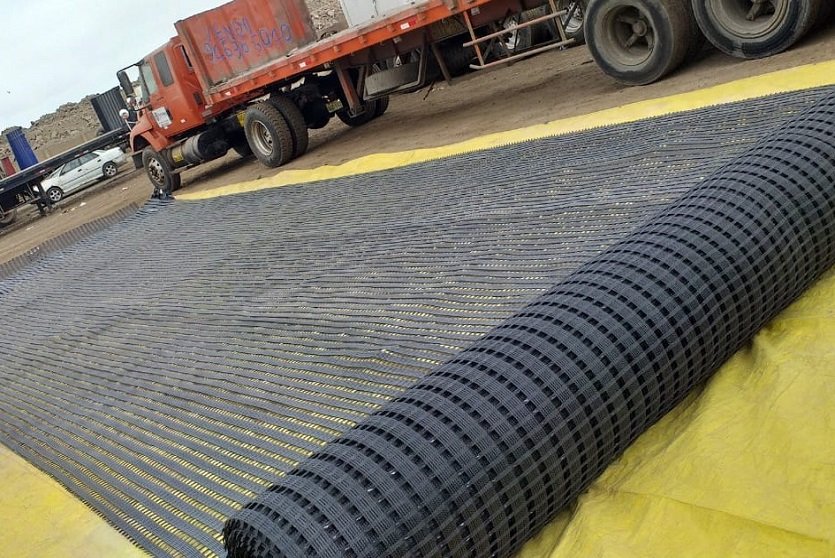

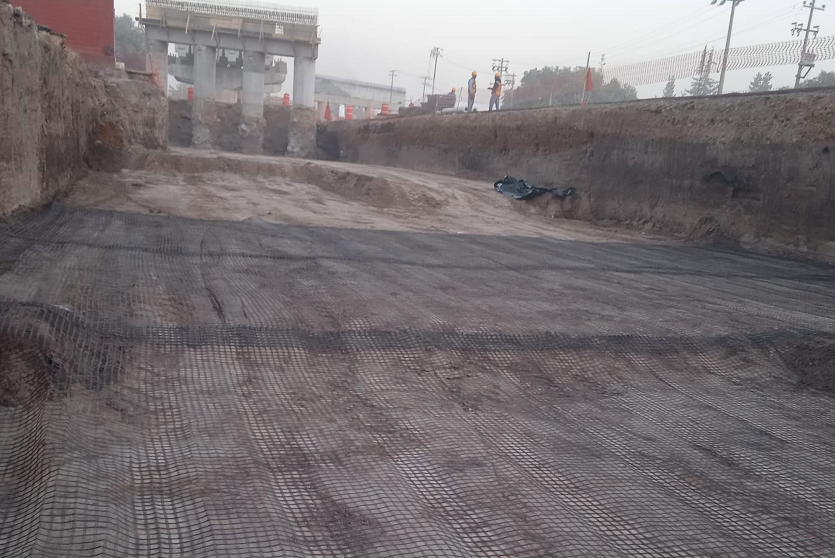

ArmaGrid®Geogrid PP/PET/HDPE — lựa chọn ngân sách tối ưu hơn cho tải trung bình→

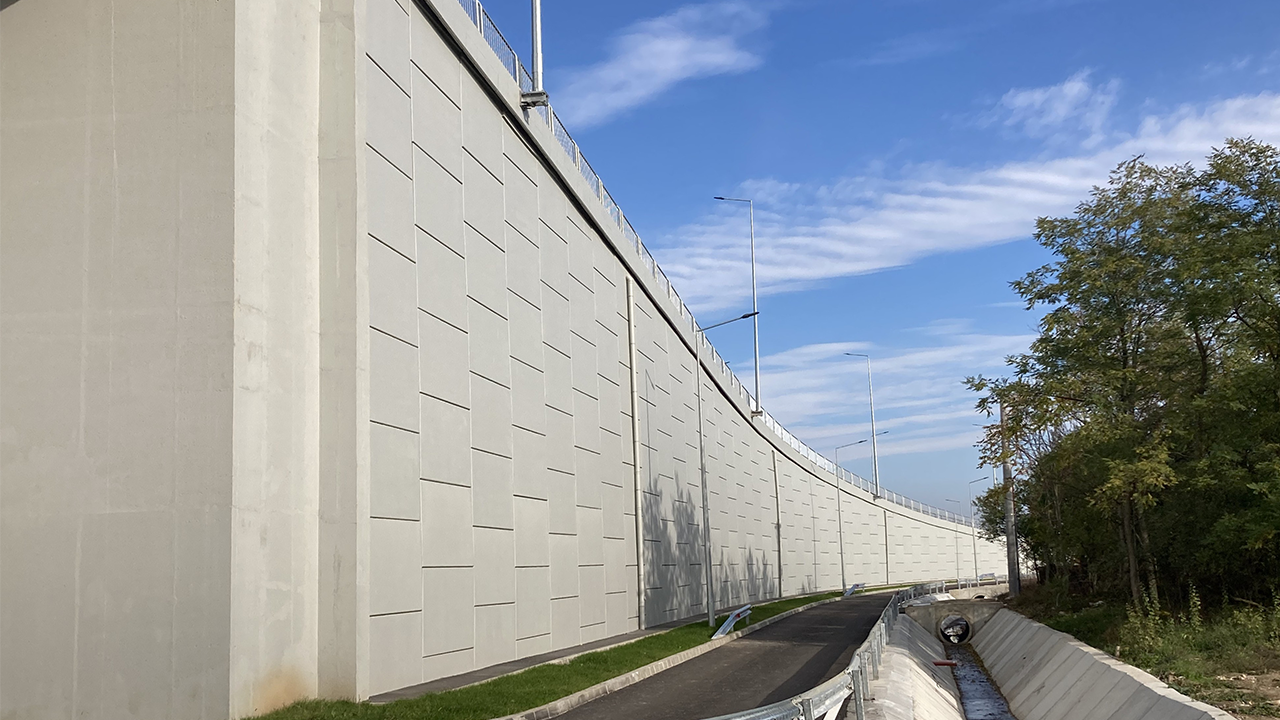

GeoStrap®Cốt dải gia cường cho hệ tường chắn MSE Reinforced Earth®→

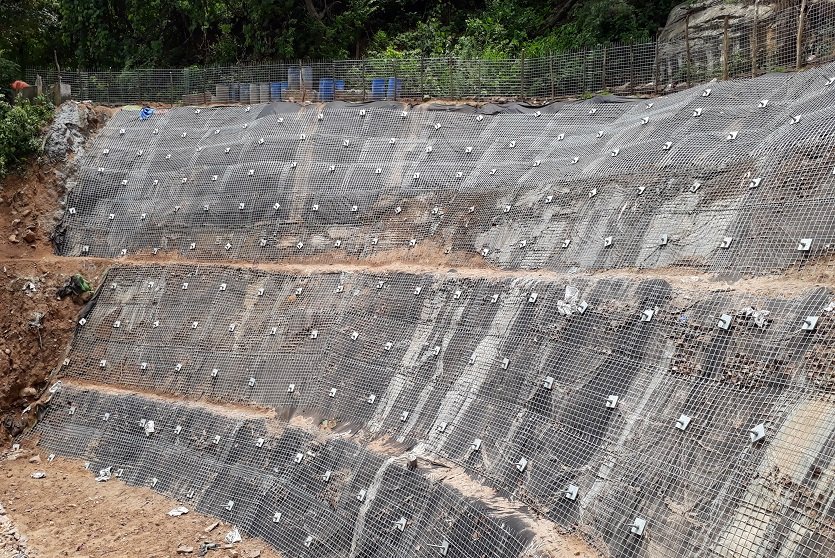

TerraNail™Đinh đất — kết hợp khi mái có nguy cơ trượt sâu→
Draintube™Thoát nước/khí geocomposite — kiểm soát áp lực nước lỗ rỗng nền đắp→
Danh mục Gia cường nền đấtToàn bộ giải pháp STRENGTHEN của Geoquest→
CẦN GIA CƯỜNG NỀN ĐẮP
TRÊN ĐẤT YẾU?
Gửi hồ sơ địa chất, tải trọng thiết kế & mặt cắt nền đắp — kỹ sư Hoá chất Xây dựng PT sẽ đề xuất cấu hình UX/BX, định mức và báo giá ArmaLynk® trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
