TechBox® – Cống hộp / cầu hộp bê tông đúc sẵn
Liên hệ
ĐỊA KỸ THUẬT GEOQUEST // KẾT CẤU ĐÚC SẴN (CROSS)
Giải pháp cống hộp / cầu hộp bê tông đúc sẵn đơn & đa nhịp, thiết kế theo phương pháp phần tử hữu hạn (FEM) riêng cho từng công trình — thay thế cống hộp đổ tại chỗ cho hầm chui dân sinh, cống thoát nước lớn, cầu vùi, lắp dựng nhanh hơn, an toàn công trường cao hơn.
THIẾT KẾ FEM
ĐƠN / ĐA NHỊP
CROSS — VƯỢT/GIAO CẮT
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
TECHBOX®

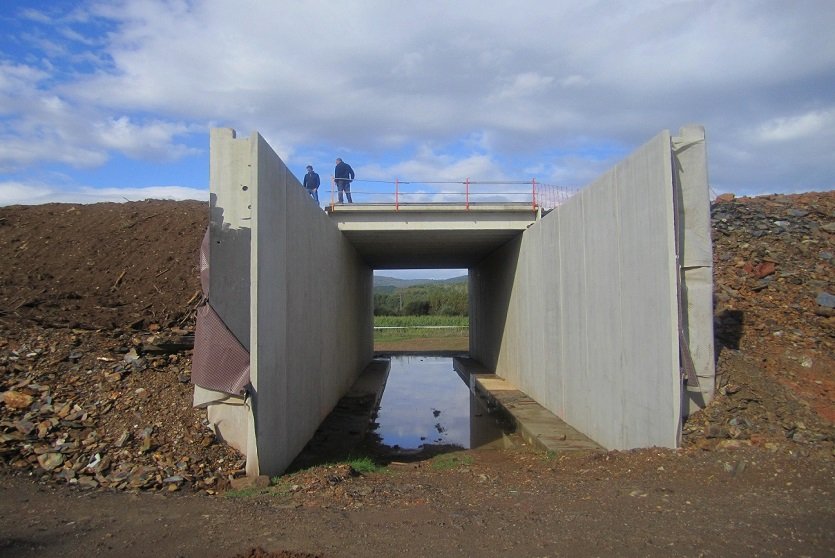

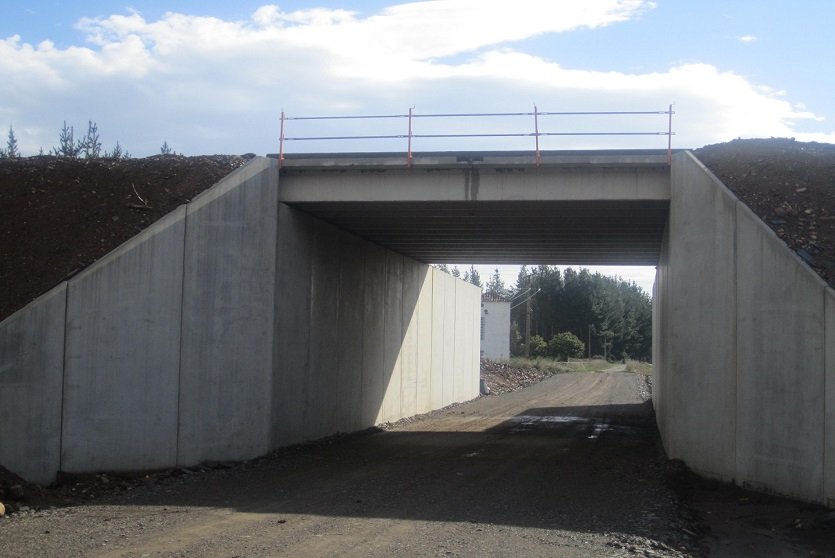

TechBox® là giải pháp cống hộp/cầu hộp bê tông cốt thép đúc sẵn, được thiết kế theo từng công trình cụ thể (site-specific) để xây dựng các đường chui đơn/đa nhịp, hầm chui dân sinh và các hạng mục cầu vùi (cut-and-cover). Kết cấu gồm 3 đơn nguyên đúc sẵn lắp ghép tại công trường: hai đơn nguyên tường bên cao toàn phần và một đơn nguyên bản nắp — thay vì đổ bê tông tại chỗ theo cách truyền thống. Khuôn đúc và thiết kế cốt thép được kỹ sư Geoquest tính toán riêng bằng phương pháp phần tử hữu hạn (FEM) để đạt tiết diện mỏng nhất mà vẫn đảm bảo độ bền và tuổi thọ sử dụng theo yêu cầu dự án.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Thiết kế FEM tối ưu — tính toán chiều dày & cốt thép riêng cho từng dự án, đạt tiết diện mỏng nhất mà vẫn bền vững.
- ▸ 3 đơn nguyên đúc sẵn (2 tường bên + 1 bản nắp) — sản xuất kiểm soát chất lượng, lắp ghép nhanh tại hiện trường.
- ▸ Rút ngắn thời gian thi công so với đổ bê tông tại chỗ — giảm phụ thuộc thời tiết, ván khuôn, dưỡng hộ.
- ▸ An toàn công trường cao hơn nhờ quy trình lắp dựng chuẩn hóa, tiền chế theo kế hoạch.
- ▸ Thiết kế FEM xét đến tải trọng bản thân, áp lực nền, khả năng chịu tải móng, trình tự lắp dựng, chiều cao đất đắp phủ, tải trọng tĩnh/động và yêu cầu tuổi thọ sử dụng.
- ▸ Linh hoạt đơn nhịp hoặc đa nhịp tùy khẩu độ & mặt bằng công trình.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải sản phẩm đóng gói kích thước cố định — mỗi công trình có bộ khuôn & thiết kế FEM riêng.
- ✗ Không thay thế tường chắn/mố cầu cho cánh gà, mố hai đầu — cần kết hợp Reinforced Earth®/TechWall™/T-Wall®.
- ✗ Không tự chống thấm mối nối — cần lớp chống thấm & xử lý khe nối riêng khi thi công.
- ✗ Không phải giải pháp “có ngay” — cần thời gian thiết kế FEM, chế tạo khuôn trước khi đúc & lắp dựng.
Giải pháp vượt/giao cắt hạ tầng (CROSS) bằng cống hộp/cầu hộp bê tông đúc sẵn, thiết kế theo dự án — thay thế cống hộp đổ tại chỗ cho hầm chui, cống thoát nước, cầu vùi, rút ngắn tiến độ & nâng an toàn công trường.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

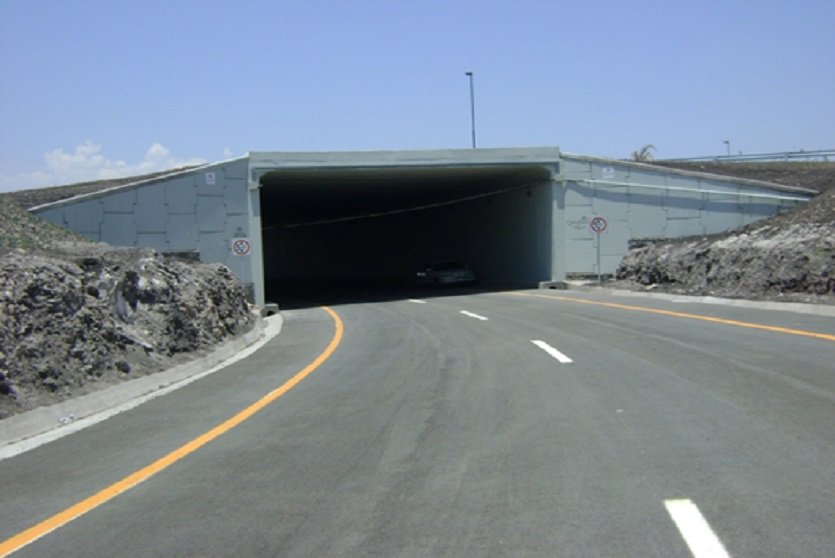

- ▸ Hầm chui dân sinh, đường ngang qua đường cao tốc, đường sắt.
- ▸ Cống hộp thoát nước khẩu độ lớn, kênh dẫn nước qua đường.
- ▸ Cầu vùi (buried bridge) cho suối, kênh mương nhỏ.
- ▸ Hầm chui/cầu chui khu công nghiệp, khu đô thị nội bộ.
- ▸ Hào/cống kỹ thuật cần lắp đặt nhanh, hạn chế gián đoạn giao thông.
- ▸ Kết cấu chắn/che bảo vệ khỏi đá rơi (rockfall protection shelter) khi kết hợp cấu hình phù hợp.
✗ KHÔNG KHUYẾN CÁO
- ✗ Khẩu độ/nhịp vượt năng lực đúc sẵn tiêu chuẩn → cân nhắc TechSpan® (vòm đúc sẵn) hoặc kết cấu đổ tại chỗ.
- ✗ Công trình cần thi công tức thời, không có thời gian thiết kế FEM & chế tạo khuôn trước.
- ✗ Cánh gà/mố hai đầu cần tường chắn riêng → dùng Reinforced Earth®/TechWall™/T-Wall®.
- ✗ Vị trí cần chống thấm tuyệt đối mà chưa có thiết kế xử lý mối nối chuyên biệt.
CẤU KIỆN ĐÚC SẴN &
CƠ SỞ THIẾT KẾ FEM
TechBox® không có bảng kích thước “mẫu” cố định — đây là giải pháp thiết kế theo công trình (site-specific): kích thước tiết diện, chiều dày thành/nắp và bố trí cốt thép do kỹ sư Geoquest tính toán riêng bằng phương pháp phần tử hữu hạn (FEM) cho từng dự án cụ thể.
| Hạng mục | Nội dung |
|---|---|
| Đơn nguyên cấu kiện | 2 đơn nguyên tường bên cao toàn phần (full-height side wall) + 1 đơn nguyên bản nắp (roof slab), đúc sẵn theo khuôn thiết kế riêng. |
| Vật liệu | Bê tông cốt thép đúc sẵn, sản xuất kiểm soát chất lượng tại nhà máy hoặc ngay tại công trường tuỳ điều kiện dự án. |
| Phương pháp thiết kế | Mô hình phần tử hữu hạn (FEM) — tối ưu chiều dày & cốt thép để đạt tiết diện mỏng nhất mà vẫn đảm bảo độ bền yêu cầu. |
| Yếu tố đầu vào tính toán | Tải trọng bản thân cấu kiện, áp lực bệ đỡ, khả năng chịu tải nền móng, trình tự lắp dựng, chiều cao đất đắp phủ, tải trọng tĩnh & hoạt tải, yêu cầu tuổi thọ sử dụng. |
| Số nhịp | Đơn nhịp hoặc đa nhịp — tuỳ khẩu độ, mặt bằng & tải trọng yêu cầu của công trình. |
| Kết cấu liên quan cho mố/cánh gà | Tường bên TechBox® tương đồng nguyên lý với TechWall™; mố & cánh gà thường dùng Reinforced Earth® hoặc T-Wall®. |
Kích thước tiết diện, chiều dày thành/nắp, bố trí cốt thép và số nhịp cụ thể được xác định trong hồ sơ thiết kế FEM riêng của từng dự án — không áp dụng một bộ thông số chung cho mọi công trình. Gửi mặt cắt, khẩu độ, tải trọng thiết kế & điều kiện nền để kỹ sư Geoquest/PT lập phương án cấu hình phù hợp.
HẠNG MỤC PHÙ HỢP
TRIỂN KHAI TECHBOX®
Với các hạng mục hầm chui, cống hộp, cầu vùi, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, phối hợp thiết kế FEM cấu hình cùng kỹ sư Geoquest, cung ứng cấu kiện đúc sẵn đến thi công lắp dựng & nghiệm thu — không chỉ giao vật tư rồi dừng lại.
LẮP DỰNG TECHBOX®
TẠI CÔNG TRƯỜNG
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp địa kỹ thuật Geoquest, không dừng lại ở việc giao cấu kiện đến công trình.

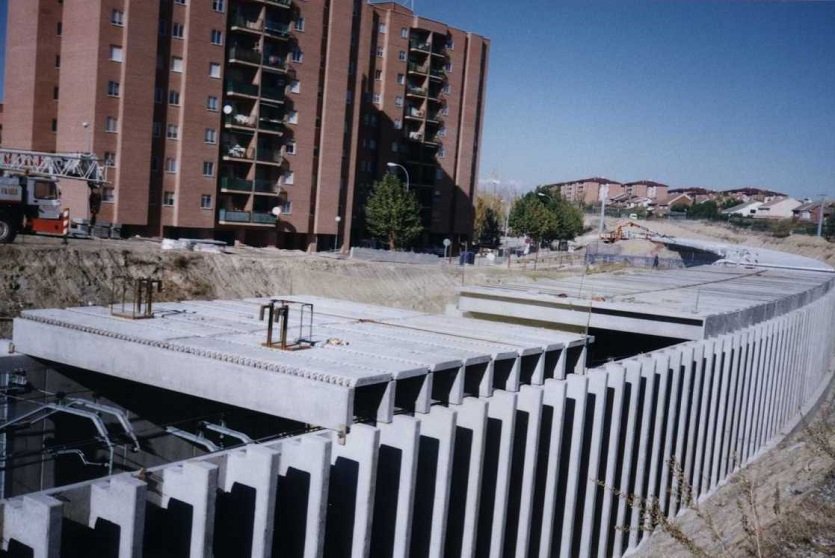

LẮP DỰNG TƯỜNG BÊN
Chuẩn bị nền móng theo bản vẽ FEM, lắp dựng hai đơn nguyên tường bên cao toàn phần đúng vị trí & cao độ thiết kế.
LẮP ĐẶT BẢN NẮP
Cẩu lắp đơn nguyên bản nắp lên trên hai tường bên, căn chỉnh khớp nối theo dung sai thiết kế.
XỬ LÝ MỐI NỐI & ĐẮP ĐẤT GIAI ĐOẠN
Liên kết/đổ bản đáy, xử lý chống thấm & bảo vệ mối nối, đắp đất theo giai đoạn đến cao độ dầm giằng.
DẦM GIẰNG & HOÀN THIỆN
Đổ/liên kết dầm giằng bên & đỉnh, hoàn tất đắp đất, nghiệm thu trước khi đưa vào khai thác.
Cấu kiện đúc sẵn giúp chuẩn hóa quy trình cẩu lắp, giảm thời gian công nhân làm việc trong hố đào so với đổ tại chỗ. Yêu cầu thiết bị cẩu phù hợp tải trọng & PPE đầy đủ khi lắp dựng.
Xử lý chống thấm & bảo vệ mối nối giữa các đơn nguyên là chi tiết quyết định độ bền công trình — không được bỏ qua. Với mố/cánh gà, phải thiết kế tường chắn riêng (Reinforced Earth®/TechWall™/T-Wall®) trước khi lắp TechBox®.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG GIẢI PHÁP VƯỢT/GIAO CẮT
| Giải pháp | Bản chất | Thời gian thi công | An toàn công trường | Ưu / nhược |
|---|---|---|---|---|
| TechBox® ⭐ | Đúc sẵn (hộp) | Ngắn hơn | Cao | Lắp dựng nhanh, tiết diện tối ưu theo FEM; cần thời gian thiết kế & đúc trước. |
| Cống hộp đổ bê tông tại chỗ | Đổ tại chỗ | Dài, phụ thuộc thời tiết | Thấp hơn | Linh hoạt hình dạng; ván khuôn, dưỡng hộ kéo dài, rủi ro mùa mưa. |
| TechSpan® (vòm đúc sẵn 3 khớp) | Đúc sẵn (vòm) | Ngắn | Cao | Phù hợp khẩu độ lớn dạng vòm; hình dạng khác TechBox (hộp chữ nhật). |
| Cống tròn/hộp bê tông ly tâm đúc sẵn nhỏ | Đúc sẵn (module nhỏ) | Rất ngắn | Cao | Chi phí thấp cho khẩu độ nhỏ; không phù hợp hầm chui/cầu vùi khẩu độ lớn. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Hầm chui/cống hộp cần rút ngắn tiến độ, hạn chế phong tỏa giao thông: → TechBox®.
- ▸ Khẩu độ lớn, ưu tiên hình dạng vòm: → TechSpan® — Vòm bê tông đúc sẵn 3 khớp →
- ▸ Cần tường chắn/mố cho cánh gà hai đầu: → Kết hợp Reinforced Earth®/TechWall™/T-Wall® →
CÂU HỎI THƯỜNG GẶP
VỀ TECHBOX®
CẦN HẦM CHUI, CỐNG HỘP
HAY CẦU VÙI ĐÚC SẴN?
Gửi mặt cắt, khẩu độ, tải trọng thiết kế & điều kiện nền — kỹ sư Hoá chất PT phối hợp cùng Geoquest sẽ tư vấn cấu hình TechBox®, lập phương án FEM và báo giá trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
