TerraClass® – Tấm ốp bê tông mặt tường hình chữ thập (cruciform)
Liên hệ
ĐỊA KỸ THUẬT GEOQUEST // TẤM ỐP MẶT TƯỜNG MSE
Tấm ốp bê tông đúc sẵn hình chữ thập (cruciform) — biểu tượng nguyên bản & được sử dụng rộng rãi nhất của hệ Reinforced Earth®, đã được cấp bằng sáng chế từ những năm đầu phát triển công nghệ. Mạch ghép hình thoi đặc trưng giữa các tấm cho phép kết cấu thích ứng tốt với lún lệch, đồng thời tạo dấu ấn thị giác dễ nhận diện trên các công trình MSE toàn cầu.
MẠCH GHÉP HÌNH THOI
TƯƠNG THÍCH TA CLASSIC & GEOMEGA®
TUỲ CHỌN HOÀN THIỆN KIẾN TRÚC
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp tường chắn MSE tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
HÌNH HỌC KHÔNG NGẪU NHIÊN —
GIẢI PHÁP CHO BÀI TOÁN LÚN LỆCH
Trong những năm đầu phát triển công nghệ Reinforced Earth®, Geoquest đã nộp bằng sáng chế cho hình dạng tấm ốp bê tông đúc sẵn hình chữ thập (cruciform) — về sau được đặt tên thương mại TerraClass®. Thay vì dùng các tấm hình vuông hoặc chữ nhật xếp khít cạnh nhau, hình chữ thập cho phép mỗi tấm “cài” vào 4 tấm lân cận tại các góc lõm, tạo ra mạch ghép dạng đường gãy hình thoi/zíc-zắc thay vì đường thẳng liên tục.
Lợi ích kỹ thuật cốt lõi: khi nền đất bên dưới xảy ra lún lệch cục bộ (rất phổ biến trên đất yếu, đất đắp không đồng nhất), mạch ghép hình thoi của TerraClass® phân bố ứng suất theo nhiều hướng tại mỗi điểm tiếp giáp, giúp các tấm có thể xoay/dịch chuyển nhẹ độc lập với nhau mà không tập trung ứng suất gây nứt như mạch thẳng liên tục của tấm vuông/chữ nhật xếp khít.
Đây là lý do TerraClass® vẫn là hình dạng tấm ốp được sử dụng rộng rãi nhất trên thế giới trong các kết cấu Reinforced Earth®, dù Geoquest đã phát triển thêm nhiều hình dạng khác (TerraPlus®, TerraSquare®, TerraTee®, TerraSet®) cho các nhu cầu kiến trúc/kỹ thuật đặc thù.
- ① Nộp bằng sáng chế tấm cruciform TerraClass®
- ② Vượt mốc 100.000 m² tường Reinforced Earth® toàn cầu
- ③ Vượt mốc 10 triệu m² tường toàn cầu
- ④ Hiện tại: hơn 70 triệu m² đã xây dựng tại 80 quốc gia
TerraClass® là hình dạng tấm ốp — không phải hệ liên kết hay loại cốt gia cường riêng. Tấm có thể dùng với liên kết “TA Classic” (cốt thép) hoặc GeoMega® (cốt geosynthetic, môi trường xâm thực), tuỳ điều kiện dự án.
VÌ SAO TERRACLASS® VẪN LÀ
LỰA CHỌN MẶC ĐỊNH SAU NHIỀU THẬP KỶ
Chịu lún lệch tốt
Mạch ghép hình thoi phân bố chuyển vị theo nhiều hướng — phù hợp nền đất yếu, đất đắp không đồng nhất, nơi lún lệch cục bộ là yếu tố thiết kế quan trọng.
Hồ sơ tham chiếu dày dạn nhất
Là hình dạng được dùng nhiều nhất toàn cầu trong hơn nửa thế kỷ — TVTK/TVGS có khối lượng dữ liệu hiệu năng thực tế lớn nhất để tham chiếu khi phê duyệt thiết kế.
Tương thích đa liên kết
Dùng được cả với liên kết “TA Classic” (cốt thép) và GeoMega® (cốt geosynthetic) — không bị giới hạn lựa chọn cốt gia cường theo hình dạng tấm.
Thẩm mỹ nhận diện cao
Hoạ tiết hình thoi đặc trưng là “ngôn ngữ thị giác” dễ nhận biết của các công trình Reinforced Earth® trên toàn thế giới — đồng thời vẫn nhận form-liner & màu sắc tuỳ chỉnh.
Sản xuất & cung ứng phổ biến
Là hình dạng tiêu chuẩn được sản xuất rộng rãi nhất trong mạng lưới Geoquest toàn cầu — thuận lợi về tiến độ cung ứng & chi phí khuôn đúc so với hình dạng đặc thù.
TerraClass® thường là lựa chọn mặc định khi dự án không có yêu cầu kiến trúc/kỹ thuật đặc biệt buộc chọn hình dạng khác — tối ưu cả về kỹ thuật, tiến độ & chi phí.
MỘT HÌNH DẠNG TẤM —
HAI LỰA CHỌN LIÊN KẾT
Tấm TerraClass® có các điểm liên kết đúc sẵn ở mặt sau, tương thích với cả hai hệ liên kết chính của Reinforced Earth® — lựa chọn loại nào tuỳ thuộc môi trường & loại cốt gia cường phù hợp với dự án.
Dùng với dải thép độ bám cao (HA strips) hoặc HA ladders — kết nối với tie strip mạ kẽm đúc sẵn trong tấm bằng bộ bulông-vòng đệm cường lực cao. Liên kết đã kiểm chứng qua hàng chục năm sử dụng, phù hợp đất đắp đạt chuẩn, ăn mòn thấp/trung bình.
Khớp nối ống tay áo hoàn toàn tổng hợp, đúc sẵn trong tấm — dùng với cốt GeoStrap®/EcoStrap™. Loại bỏ hoàn toàn kim loại tại điểm liên kết, phù hợp tường chắn cảng, kè biển, môi trường hoá chất xâm thực.
Việc chọn liên kết “TA Classic” hay GeoMega® cho tấm TerraClass® không thay đổi hình dạng/kích thước tấm — chỉ thay đổi chi tiết điểm liên kết đúc sẵn ở mặt sau. Quyết định cuối cùng cần dựa trên khảo sát địa chất & đánh giá môi trường xâm thực của dự án, do kỹ sư Geoquest/PT thực hiện.
KÍCH THƯỚC & KHUNG THIẾT KẾ
THEO TIÊU CHUẨN QUỐC TẾ
| Hạng mục | Thông số/mô tả |
|---|---|
| Hình dạng | Chữ thập (cruciform) — đã được cấp bằng sáng chế |
| Diện tích tấm tiêu chuẩn | 2,25 – 4,5 m² |
| Liên kết tương thích | TA Classic (cốt thép) hoặc GeoMega® (cốt geosynthetic) |
| Khung thiết kế tường | Eurocode 7 hoặc AASHTO LRFD, theo nguyên lý tương tác đất–cốt Reinforced Earth® |
| Tuổi thọ thiết kế (công trình thông thường) | 25 – 60 năm (BS 8006 / EN 13251) |
| Tuổi thọ thiết kế (công trình quan trọng) | 100 – 120 năm (Eurocode 7) — tuỳ điều kiện cốt & môi trường |
| Hoàn thiện kiến trúc | Form-liner tiêu chuẩn/tuỳ chỉnh, nhuộm màu, lộ cốt liệu |
Nguồn: Geoquest — “Reinforced Earth®, The Original” Catalogue (publication 01/2025) & lịch sử phát triển công nghệ Geoquest. Cấu hình cốt gia cường, mật độ & chiều cao tường cụ thể do kỹ sư Geoquest/PT tính riêng theo từng dự án.
KỸ THUẬT & THẨM MỸ
KHÔNG PHẢI LỰA CHỌN ĐÁNH ĐỔI
Bề mặt tấm TerraClass® có thể giữ nguyên mặt bê tông tiêu chuẩn hoặc tuỳ chỉnh theo yêu cầu kiến trúc/cảnh quan của dự án — không ảnh hưởng đến hiệu năng kết cấu hay tính tương thích liên kết.
Hoa văn bề mặt tiêu chuẩn hoặc tuỳ chỉnh theo khuôn đúc — tạo chiều sâu thị giác cho mặt tường.
Hoà hợp màu sắc với cảnh quan đô thị, du lịch hoặc khu dân cư xung quanh dự án.
Bề mặt tự nhiên, thô mộc — phù hợp công trình hoà hợp cảnh quan tự nhiên/đồi núi.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Mố cầu, tường chắn cao tốc, đường sắt — nền đất yếu hoặc đắp không đồng nhất, cần chịu lún lệch tốt.
- ▸ Dự án không có yêu cầu kiến trúc/kỹ thuật đặc biệt buộc chọn hình dạng khác — lựa chọn mặc định kinh tế & an toàn.
- ▸ Công trình cần dữ liệu tham chiếu hiệu năng dài hạn phong phú để thuyết minh thiết kế với TVTK/TVGS.
- ▸ Cả công trình tải tĩnh/động lớn (cốt thép) và môi trường xâm thực (kết hợp GeoMega®).
✗ KHÔNG KHUYẾN CÁO / CẦN HÌNH DẠNG KHÁC
- ✗ Yêu cầu kiến trúc đặc thù cần mạch ghép dạng dải ngang tối giản → xem xét TerraPlus®/TerraSet® (chữ nhật).
- ✗ Dự án cần tích hợp rào chắn an toàn ngay trên đỉnh tường → xem xét Piano Wall™.
- ✗ Không xử lý xói mòn mái taluy đất trần → cần TerraGreen® 3D PP TRM riêng.
- ✗ Không dùng được khi chưa có khảo sát địa chất & tính toán tải trọng cụ thể cho dự án.
THI CÔNG TIÊU CHUẨN
KHÔNG GIÀN GIÁO HAY THIẾT BỊ NẶNG
Quy trình do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp Reinforced Earth®.
THI CÔNG MÓNG & HÀNG TẤM ĐẦU
Đổ bệ móng nông, định vị chính xác hàng tấm cruciform đầu tiên — yếu tố quyết định độ thẳng đứng & thẩm mỹ mạch ghép toàn bộ tường.
LẮP TẤM XEN KẼ THEO HÀNG
Tấm chữ thập được lắp xen kẽ theo từng hàng để tạo mạch ghép hình thoi đúng thiết kế — gối đệm elastomeric tại mạch tăng độ linh hoạt.
LIÊN KẾT CỐT GIA CƯỜNG
Liên kết theo loại đã chọn (TA Classic hoặc GeoMega®) — bulông với cốt thép, hoặc luồn qua sleeve với cốt geosynthetic.
ĐẮP & ĐẦM CHẶT TỪNG LỚP
Đất đắp chọn lọc theo lớp 30–40 cm, đầm đạt ≥95% Normal Proctor — đảm bảo tương tác đất–cốt đúng thiết kế.

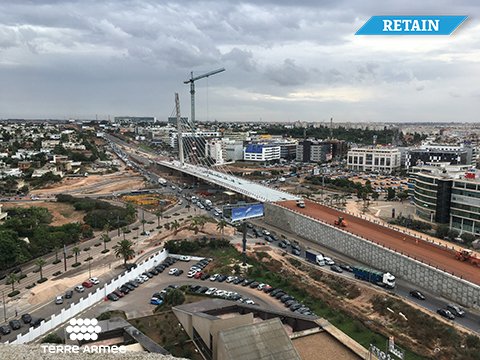

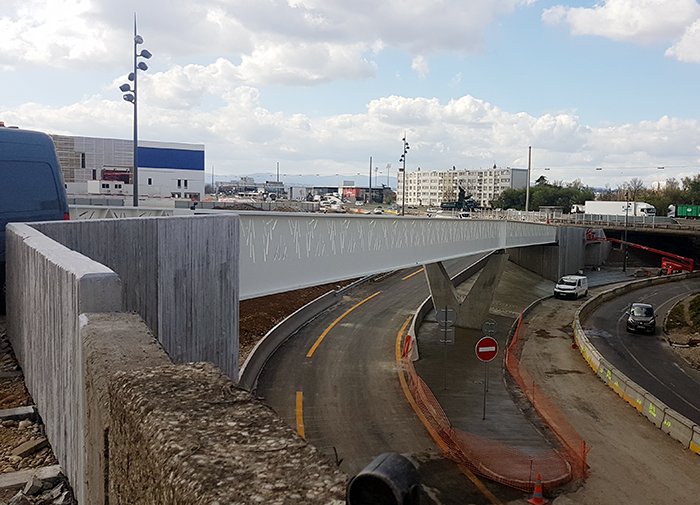

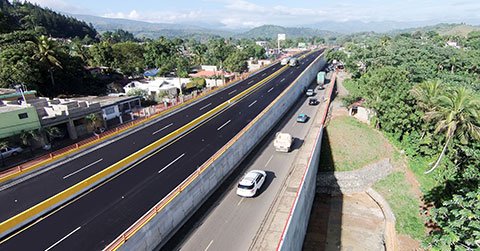

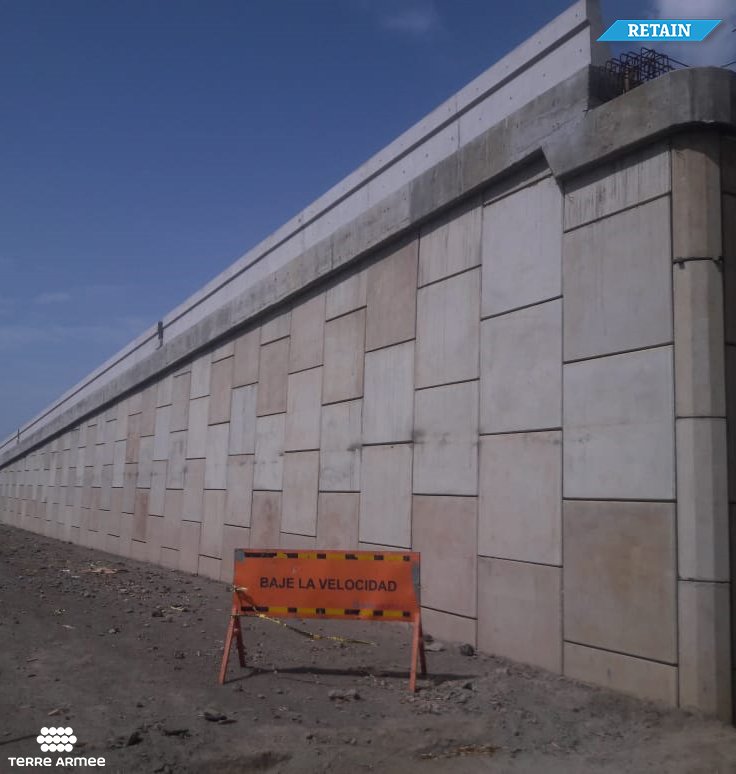

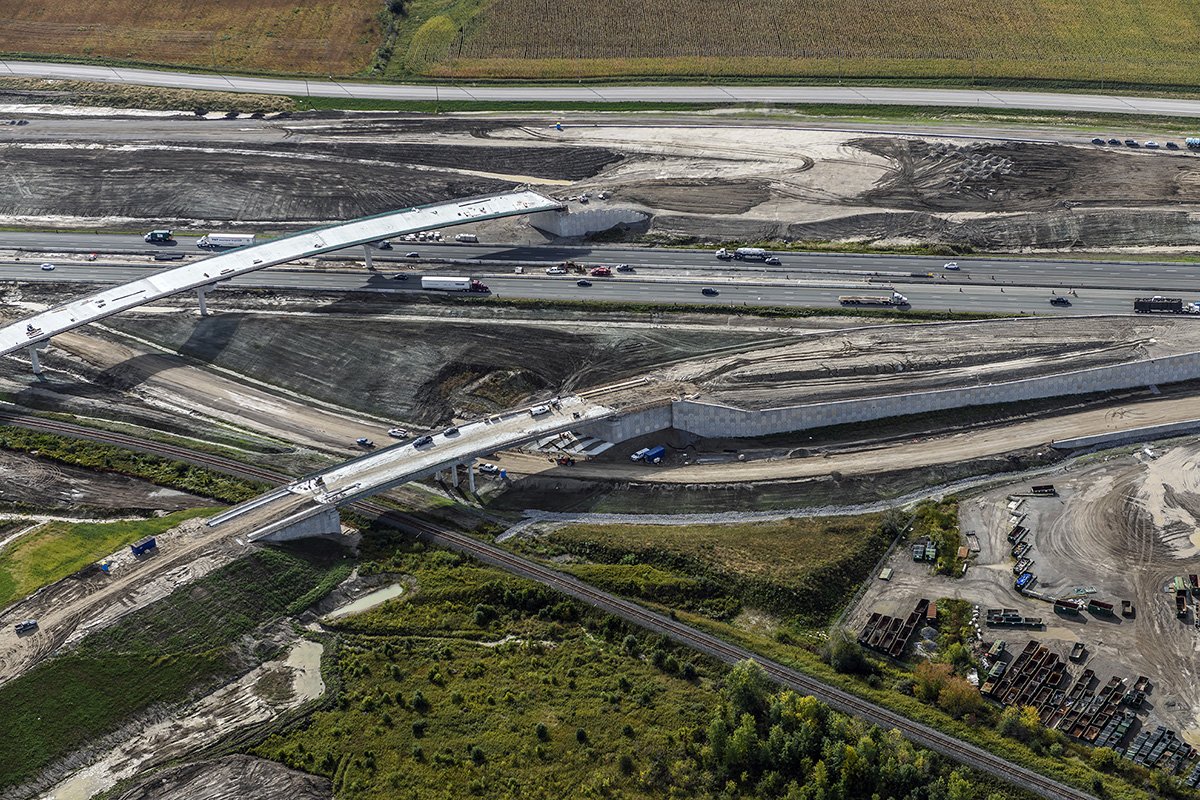

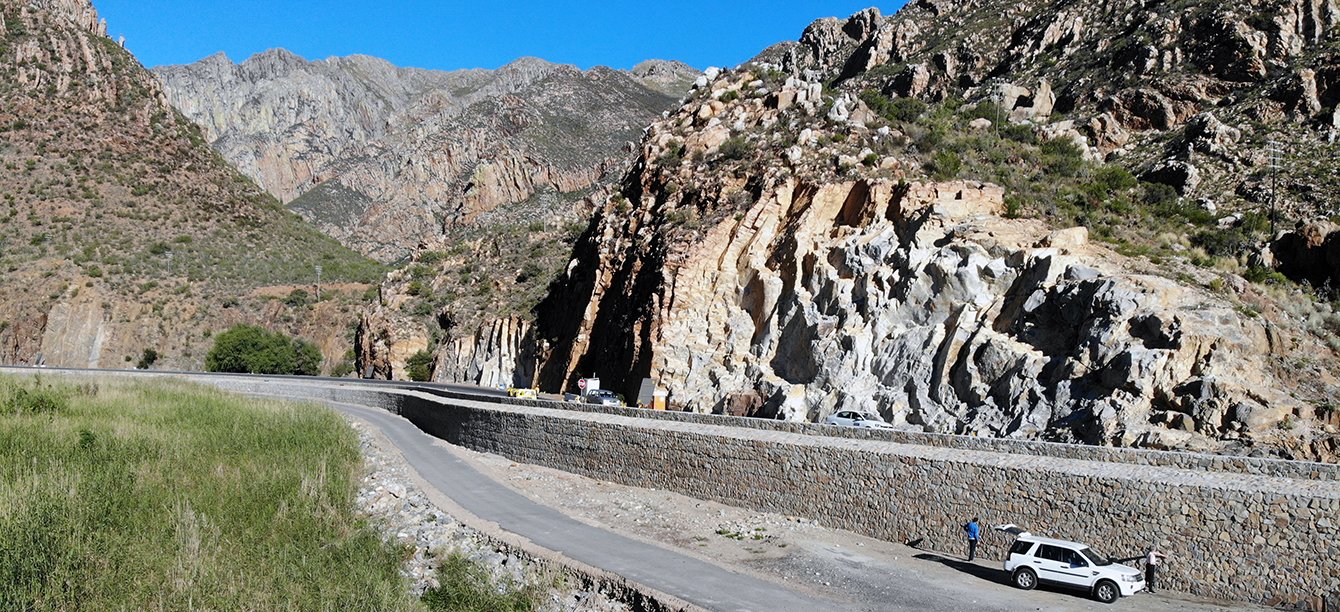

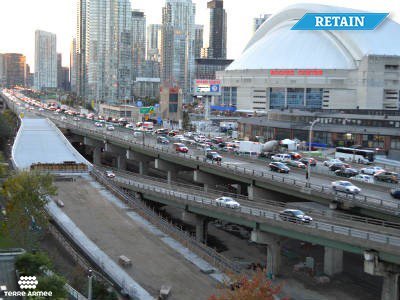

HÌNH DẠNG TẤM ỐP
HIỆN DIỆN TRÊN MỌI CHÂU LỤC
Với mỗi hạng mục, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đề xuất cấu hình tấm & liên kết phù hợp, cung ứng vật tư đến thi công lắp đặt & nghiệm thu.
TERRACLASS® TRONG HỌ
TẤM ỐP REINFORCED EARTH®
TerraClass® ⭐
Chữ thập (cruciform) — chịu lún lệch tốt nhất, mặc định kinh tế & phổ biến nhất toàn cầu.
TerraPlus®
Chữ nhật — mạch ghép dạng dải ngang, hợp kiến trúc tối giản.
TerraSquare®
Vuông — mạch ghép đều, hiện đại, dễ thi công đại trà.
TerraTee® / TerraSet®
Hình chữ T / chữ nhật biến thể — đa dạng hoá yêu cầu kỹ thuật/kiến trúc theo dự án.
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Không có yêu cầu kiến trúc đặc biệt, cần dữ liệu tham chiếu phong phú: → TerraClass® (mặc định).
- ▸ Yêu cầu mạch ghép dải ngang tối giản: → TerraPlus®/TerraSet®.
- ▸ Tường chắn dải phân cách cần tích hợp rào chắn an toàn: → kết hợp với giải pháp Piano Wall™ →
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & CHỦ ĐẦU TƯ
GeoMega® — Liên kết tổng hợp cho môi trường xâm thựcTương thích với tấm TerraClass®→
Piano Wall™ — Tích hợp rào chắn an toàn đúc sẵnLựa chọn khi đỉnh tường cần rào chắn giao thông→
GeoStrap® — Dải cốt gia cường PET bọc PECốt gia cường tương thích liên kết GeoMega®→
📁Danh mục Tường chắn có cốt gia cường (chính)
📁Cốt gia cường đất — GeoStrap® / EcoStrap™
📑Báo cáo tính toán & hồ sơ kỹ thuậtCO/CQ · Calculation note theo dự án — qua Zalo
CẦN TẤM ỐP TERRACLASS®
CHO TƯỜNG CHẮN MSE CỦA BẠN?
Gửi hồ sơ khảo sát địa chất, mặt cắt & tải trọng thiết kế — kỹ sư Hoá chất PT sẽ tư vấn cấu hình tấm, liên kết & cốt gia cường phù hợp, kèm báo giá trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp tường chắn MSE tại Việt Nam, toàn quốc.
