ĐỊA KỸ THUẬT GEOQUEST // HỆ TƯỜNG CHẮN MSE
Hệ tường chắn đất có cốt (Mechanically Stabilized Earth) nguyên bản do Henri Vidal phát minh — kết hợp đất đắp chọn lọc, cốt gia cường (dải thép mạ kẽm hoặc GeoStrap®/EcoStrap™ polymer) và mặt tấm bê tông đúc sẵn, tạo khối kết cấu trọng lực bền vững cho mố cầu, tường chắn cao tốc, đường sắt, cảng & công trình công nghiệp.
CỐT THÉP / GEOSTRAP® / ECOSTRAP™
MẶT TẤM TERRACLASS®…
CHỊU ĐỘNG ĐẤT & RUNG ĐỘNG
70 TRIỆU M² TOÀN CẦU
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp tường chắn MSE tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
ĐẤT + CỐT GIA CƯỜNG = VẬT LIỆU COMPOSITE
SOIL–STRUCTURE INTERACTION
Nguyên lý của Reinforced Earth® rất đơn giản nhưng mang tính cách mạng: khi đan xen đất đắp chọn lọc (select backfill) với các cốt gia cường (soil reinforcement) dạng dải, lực ma sát phát sinh tại điểm tiếp xúc giữa hai vật liệu tạo ra một liên kết bền vững và có thể dự đoán được — biến đất và cốt thành một vật liệu composite hợp nhất, hoàn toàn khác về bản chất so với kết cấu bê tông hoặc thép chịu lực độc lập.
Một kết cấu Reinforced Earth® hoàn chỉnh gồm 5 lớp: (1) đất đắp chọn lọc liên kết trực tiếp với cốt gia cường ở vùng sát mặt tường, (2) cốt gia cường (dải thép mạ kẽm hoặc dải polymer GeoStrap®/EcoStrap™) trải theo các lớp ngang, (3) đất đắp thường ở phần lõi khối, (4) hệ tấm ốp module (thường là tấm bê tông đúc sẵn, lưới thép hoặc tấm thép bán elip) ở mặt ngoài, và (5) lớp thoát nước khi cần thiết. Toàn khối tựa trên một móng nông (base footing) — không cần cọc, không cần giàn giáo hay thiết bị nặng.
Khối tường chắn trọng lực này, ngoài trọng lượng bản thân, có khả năng chịu được tải trọng tĩnh & động lớn từ các công trình và phương tiện liên kết — đó là lý do Reinforced Earth® được chọn cho cả mố cầu chịu tải trọng động cấp cao và tường chắn cao tốc đô thị chật hẹp.
- ① Đất đắp chọn lọc (select backfill)
- ② Cốt gia cường (soil reinforcement)
- ③ Đất đắp thường (general backfill)
- ④ Hệ tấm ốp module (facing panels)
- ⑤ Lớp thoát nước (khi cần) + móng nông
Cốt gia cường truyền tải qua ma sát bề mặt + sức chống bị động của đất, không phải chịu kéo đơn thuần như thanh thép trong bê tông. Hệ số ma sát biểu kiến (apparent friction coefficient, f*) thay đổi theo độ sâu — đây là lý do Geoquest có phần mềm thiết kế chuyên biệt, không thể tính bằng kinh nghiệm thông thường.
VÌ SAO REINFORCED EARTH® LÀ
CÔNG NGHỆ ĐƯỢC TIN DÙNG NHẤT 60 NĂM QUA
RELIABILITY — Độ tin cậy
Độ bền vật liệu được kiểm chứng qua hồ sơ tài liệu đầy đủ; an toàn kết cấu không có đối thủ cạnh tranh trong nhóm tường chắn trọng lực.
RESILIENCE — Khả năng hấp thụ rung động
Tương tác giữa đất đắp gia cường và cốt cho phép hấp thụ hiệu quả dao động (tàu cao tốc, thiết bị công nghiệp, nổ mìn) và phản ứng vượt trội với động đất.
FLEXIBILITY — Tính linh hoạt
Hệ tấm ốp module hoá cùng các chi tiết thi công đặc thù cho phép kết cấu chịu được lún tổng & lún lệch lớn trên nền móng yếu — điều bê tông đổ tại chỗ khó đáp ứng.
AESTHETICS — Thẩm mỹ kiến trúc
Đa dạng hình thức tấm ốp (form-liner, bề mặt nhuộm màu, bê tông lộ cốt liệu) đáp ứng mọi yêu cầu kiến trúc, hoà hợp cảnh quan đô thị & tự nhiên.
LIMITED FOOTPRINT — Dấu chân môi trường thấp
Dùng ít vật liệu hơn, cần phạm vi thi công (right-of-way) hẹp hơn và phát thải CO₂ thấp hơn các giải pháp truyền thống — phù hợp tiêu chí ESG hạ tầng.
COST-EFFECTIVENESS — Hiệu quả chi phí
Thi công nhanh, tiết kiệm vật liệu, bảo trì tối thiểu — giảm đáng kể tổng chi phí vòng đời (LCC) so với tường chắn đổ tại chỗ hoặc móng cọc.
ADAPTABILITY — Khả năng thích ứng
Là vật liệu composite linh hoạt, Reinforced Earth® giải quyết tốt các bài toán phức tạp: phạm vi thi công hạn chế, mái dốc tự nhiên không ổn định, nền móng yếu, lún lớn.
Sau trận động đất Izmit 1999 (Thổ Nhĩ Kỳ), phân tích các kết cấu Reinforced Earth® bị ảnh hưởng cho thấy công nghệ này hoạt động cực tốt trong điều kiện động đất, xác nhận mức an toàn & thiết kế đặc biệt phù hợp.
CHỌN ĐÚNG CỐT GIA CƯỜNG
THEO ĐIỀU KIỆN DỰ ÁN
Việc chọn loại & mật độ cốt gia cường cho mỗi kết cấu Reinforced Earth® phụ thuộc vào: tải trọng thiết kế tĩnh & động, tính chất hoá – cơ học của đất đắp chọn lọc, điều kiện môi trường hiện trường và các tác động đặc thù có thể gây hại (rung động, ô nhiễm hoá chất…). Geoquest cung cấp 2 nhóm cốt chính — kim loại & geosynthetic — để tối ưu hiệu quả kết cấu, môi trường & chi phí cho từng dự án cụ thể.
A. DẢI THÉP MẠ KẼM (HA steel strips/ladders)
Dải thép độ bám cao (high adherence) có gân vuông góc trục, không giãn dài, là loại cốt gia cường được dùng nhiều nhất trên thế giới với hơn 40 triệu m² kết cấu đã xây. Khi mạ kẽm nhúng nóng đúng quy cách kết hợp đất đắp đạt chuẩn, có thể thiết kế cho tuổi thọ 100 năm hoặc hơn.
▸ Lựa chọn duy nhất hợp lý cho tải tĩnh/động lớn: tường rất cao, mố cầu, tường chắn mỏ & công nghiệp nặng, công trình đường sắt.
GeoStrap® & EcoStrap™
- ▸ GeoStrap®: tendon polyester cường lực cao bọc trong vỏ PE — tối ưu cho môi trường có chloride, sulphate hoặc pH thấp (axit). Đã dùng rộng rãi 30 năm qua.
- ▸ EcoStrap™: tendon PVA bọc PE — tối ưu cho môi trường pH cao (kiềm) khi đất đắp là bê tông tái chế hoặc đất gia cố vôi/xi măng; chịu nhiệt & độ cứng tốt hơn.
- ▸ HA GeoStrap® / HA EcoStrap™: phiên bản tăng cường khả năng bám ma sát đất — lợi thế khi ma sát là yếu tố quyết định thiết kế.
Cường độ kéo cực hạn (Tult) ghi trên TDS không bao giờ là cường độ thiết kế của cốt geosynthetic. Kỹ sư phải áp các hệ số suy giảm cho từ biến dài hạn (RFcr), hư hại lắp đặt (RFid) và suy giảm hoá học/môi trường (RFcd): Tal = Tult / (RFcr × RFid × RFcd × hệ số an toàn riêng phần). Cấu hình thiết kế cụ thể do kỹ sư Geoquest tính theo từng dự án.
| Loại cốt | Vật liệu | Môi trường phù hợp | Tiêu chuẩn tham chiếu |
|---|---|---|---|
| HA Steel Strips | Thép độ bám cao, mạ kẽm nhúng nóng | Đất đắp đạt chuẩn hoá-cơ, tải tĩnh/động lớn | ASTM A123 (mạ kẽm) |
| HA Steel Ladders | 2 thanh tròn song song + thanh ngang hàn | Pullout cao, kết cấu đến 6 m | ASTM A123 |
| GeoStrap® / HA GeoStrap® | Tendon polyester (PET) bọc PE | Chloride, sulphate, pH thấp (axit) | ASTM D6638 (pullout) |
| EcoStrap™ / HA EcoStrap™ | Tendon PVA bọc PE | pH cao (kiềm), bê tông tái chế, đất gia cố vôi/xi măng | ASTM D6638 (pullout) |
Nguồn: Geoquest — “Reinforced Earth®, The Original” Catalogue, publication 01/2025. Cấu hình cốt & mật độ thực tế do kỹ sư Geoquest/PT tính riêng theo tải trọng & địa chất dự án.
“CHỮ KÝ” KIẾN TRÚC CỦA
CÔNG TRÌNH REINFORCED EARTH®
Chức năng chính của mặt tấm ốp là ổn định cục bộ & chống xói mòn cho khối đất đắp gia cường — đồng thời là phần nhìn thấy được, “chữ ký” thị giác của công trình. Hệ tấm bê tông đúc sẵn cruciform (chữ thập) tạo ra hoạ tiết mạch ghép hình thoi/ô vảy đặc trưng — dễ nhận diện trên các tuyến cao tốc và mố cầu trên toàn thế giới.
TerraClass® (cruciform)
Tấm hình chữ thập — hoạ tiết kinh điển nhất của Reinforced Earth®, diện tích 2,25–4,5 m².
TerraPlus® (chữ nhật)
Tấm hình chữ nhật — mạch ghép dạng dải ngang, phù hợp kiến trúc tối giản.
TerraSquare® / TerraTee® / TerraSet®
Tấm vuông, hình chữ T & biến thể hình dạng khác — đa dạng hoá yêu cầu kỹ thuật/kiến trúc theo dự án.
Form-liner tiêu chuẩn/tuỳ chỉnh, nhuộm màu bê tông, lộ cốt liệu (exposed aggregate) — hài hoà cảnh quan đô thị, du lịch, khu dân cư.
Liên kết “TA Classic”
Dùng với dải thép & HA ladder — kết nối với tie strip mạ kẽm đúc sẵn trong tấm ốp bằng bộ bulông-vòng đệm cường lực cao. Liên kết đã được kiểm chứng qua hàng chục năm sử dụng.
Liên kết GeoMega®
Liên kết hoàn toàn bằng vật liệu tổng hợp (synthetic), đúc sẵn trong tấm ốp. Kết hợp với cốt GeoStrap®/EcoStrap™ cho phép thi công Reinforced Earth® trong môi trường xâm thực hoá học mạnh mà không lo ăn mòn liên kết kim loại.
Mặt lưới thép — TerraTrel® / GeoTrel®
Lưới thép kết hợp cốt thép (TerraTrel®) hoặc cốt geosynthetic (GeoTrel®) — nhẹ, kinh tế, phù hợp công trình tạm/vùng xa, có thể kết hợp đá hộc hoặc phủ xanh mái dốc đứng.
KHUNG THIẾT KẾ & TUỔI THỌ
THEO TIÊU CHUẨN QUỐC TẾ
Phân loại tuổi thọ thiết kế (Design Life)
| Hạng mục công trình | Tuổi thọ thiết kế thường gặp | Tiêu chuẩn tham chiếu |
|---|---|---|
| Công trình tạm (đường công vụ) | 1 – 5 năm | BS 8006 / EN 13251 |
| Công trình thông thường (đường, mái dốc) | 25 – 60 năm | BS 8006 / EN 13251 / ISO 13431 |
| Công trình quan trọng/vĩnh cửu (mố cầu, cao tốc trọng yếu) | 100 – 120 năm | Eurocode 7 (kết cấu MSE châu Âu) |
“Tuổi thọ 100–120 năm” là giá trị thiết kế theo điều kiện môi trường đã định (pH đất, độ ẩm, mức ăn mòn/suy giảm hoá học giả định khi tính toán) — không phải con số tuyệt đối cho mọi điều kiện. Với dải thép mạ kẽm, đây đạt được khi kết hợp đúng quy cách mạ kẽm (ASTM A123) với đất đắp chọn lọc phù hợp.
Tiêu chuẩn thiết kế & thi công áp dụng
AASHTO LRFD
ASTM A123 (mạ kẽm)
ASTM D6638 (pullout)
BS 8006 / EN 13251 / ISO 13431
Thiết kế tuân theo Eurocode 7 tại các thị trường ảnh hưởng châu Âu hoặc AASHTO LRFD tại thị trường ảnh hưởng Mỹ. Tại Việt Nam, thường áp theo TCVN tham chiếu hoặc hồ sơ thiết kế riêng được TVTK phê duyệt — Geoquest cung cấp báo cáo tính toán/calculation note kèm hồ sơ, không chỉ bán vật tư đơn thuần.
6 LĨNH VỰC HẠ TẦNG
ĐÃ ĐƯỢC CHỨNG MINH TOÀN CẦU

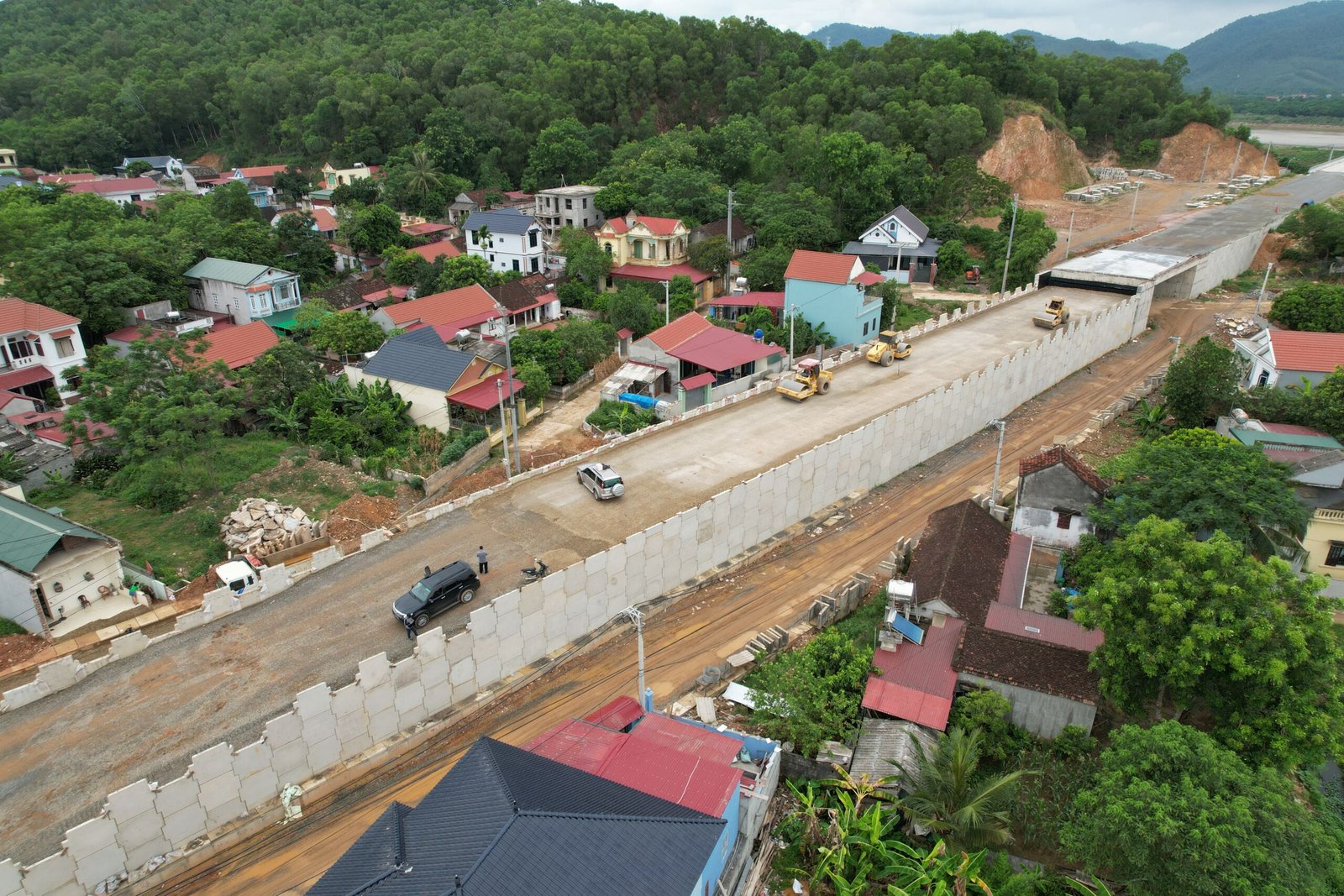

Đường & cao tốc
Ramp dẫn lên cầu vượt, nút giao phức tạp, kết cấu trên mái dốc, mở rộng đường — đặc biệt hiệu quả khi nền yếu & phạm vi thi công hạn chế (đô thị).
Đường sắt & đường sắt cao tốc
Tường liền kề hoặc đỡ trực tiếp đường ray; thiết kế đáp ứng yêu cầu tải nặng, an toàn, hấp thụ rung động & lực hãm cho tàu cao tốc & tàu hàng nặng.
Mố cầu
Mố cầu thuần (pure abutment) hoặc mố cầu liên hợp (integral abutment) loại bỏ gối cầu/khe co giãn — giảm đáng kể chi phí vận hành & bảo trì dài hạn.
Công trình thuỷ lợi
Tường chắn cảng/bờ sông, kè biển, đê, đập, hồ chứa — chịu áp lực sóng/triều/lũ, va chạm; có thể đạt kín nước với màng chống thấm phía mặt sau tấm.
Khai khoáng
Dump wall, silo chứa, đập chứa thải mỏ, đường vượt cho xe tải hạng nặng — chịu tải động cực lớn từ thiết bị mỏ, kháng rung tốt.
Công nghiệp & năng lượng
Bồn chứa, đê bao hoá chất, chịu chênh nhiệt cực lớn (từ −160°C khí hoá lỏng LNG đến ~1100°C khi cháy) & kháng nổ — an toàn vận hành công trình công nghiệp.
✓ DÙNG CHO
- ▸ Tường chắn cao & rất cao (đa tầng/tiered wall) cho mố cầu, cao tốc trọng yếu.
- ▸ Nền móng yếu, chịu lún tổng/lún lệch lớn — bê tông đổ tại chỗ không đáp ứng được.
- ▸ Vùng địa chấn — yêu cầu kết cấu kháng động đất & hấp thụ rung động tốt.
- ▸ Phạm vi thi công hạn chế (đô thị, hành lang hẹp).
- ▸ Yêu cầu kiến trúc/cảnh quan cao (form-liner, màu sắc, hoà hợp môi trường).
✗ KHÔNG KHUYẾN CÁO / CẦN KẾT HỢP
- ✗ Không xử lý xói mòn bề mặt mái taluy đất trần — cần TerraGreen® 3D PP TRM/RECP.
- ✗ Không dùng được khi không có khảo sát địa chất xác định tải trọng & chỉ tiêu đất đắp.

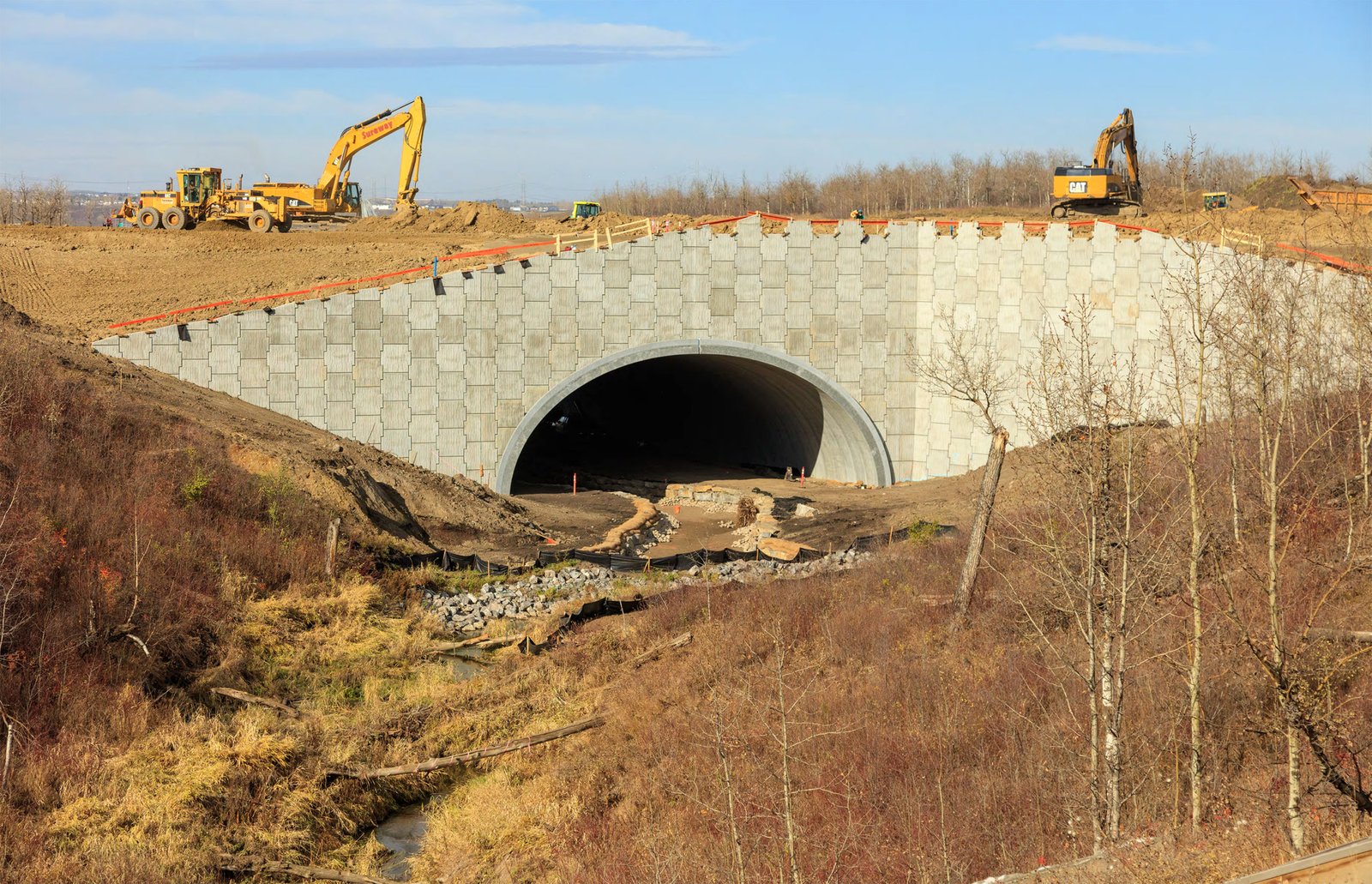

- ✗ Mặt cắt cần vượt nhịp lớn (hầm, cống lớn) → kết hợp TechSpan®/TechBox® (vòm/hộp đúc sẵn).
- ✗ Nguy cơ đá rơi/dòng bùn đá phía trên mái → kết hợp hệ rào chống đá rơi Trumer.
THI CÔNG ĐƠN GIẢN — KHÔNG CẦN
GIÀN GIÁO HAY THIẾT BỊ NẶNG
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp Reinforced Earth®, không dừng lại ở việc giao vật tư đến công trình.
THI CÔNG MÓNG & HÀNG TẤM ĐẦU TIÊN
Đổ bệ móng nông bằng bê tông phẳng, cân chỉnh chính xác để định vị đúng hàng tấm ốp đầu tiên — yếu tố quyết định độ thẳng đứng toàn bộ tường.
LẮP TẤM ỐP THEO CHIỀU CAO
Cẩu nhẹ di chuyển các tấm bê tông lên cao theo từng hàng song song quá trình đắp đất. Gối đệm elastomeric tại mạch ngang tăng độ linh hoạt & khả năng chịu lún.

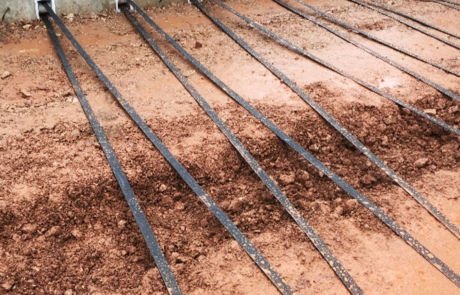

TRẢI & LIÊN KẾT CỐT GIA CƯỜNG
Cốt trải mỗi 70–80 cm trên lớp đất đã đầm, liên kết với tấm ốp bằng bulông (cốt thép) hoặc xuyên qua connector chuyên dụng (cốt geosynthetic).
ĐẮP & ĐẦM CHẶT TỪNG LỚP
Đất đắp chọn lọc theo lớp 30–40 cm, đầm đạt ≥95% Normal Proctor — như tiêu chuẩn đắp nền đường, đảm bảo tương tác đất–cốt đúng thiết kế.
Không cần giàn giáo hay máy nặng — chỉ cần thiết bị đắp/đầm thông thường + 1 cẩu nhẹ để di chuyển tấm bê tông. Tấm ốp thép có thể thao tác bằng tay.
Sai số đầm nén & định vị hàng tấm đầu tiên là nguyên nhân phổ biến nhất gây lệch/nứt mạch tấm. Mọi mật độ cốt & chiều dài cốt phải theo đúng hồ sơ thiết kế đã tính riêng cho dự án — không tự điều chỉnh tại hiện trường.
HƠN 100.000 CÔNG TRÌNH
TRÊN 80 QUỐC GIA
Với mỗi hạng mục, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đề xuất cấu hình kỹ thuật, cung ứng vật tư Geoquest đến thi công lắp đặt & nghiệm thu — không chỉ giao vật tư rồi dừng lại.
REINFORCED EARTH® SO VỚI
CÁC GIẢI PHÁP TƯỜNG CHẮN KHÁC
| Giải pháp | Tốc độ thi công | Chịu lún yếu | Kháng động đất | Ưu / nhược |
|---|---|---|---|---|
| Reinforced Earth® ⭐ | ✓ Nhanh | ✓ Tốt | ✓ Rất tốt | Kinh tế, linh hoạt, thẩm mỹ cao; cần khảo sát địa chất & thiết kế đúng để chọn cốt/mật độ. |
| Tường bê tông cốt thép đổ tại chỗ (cantilever wall) | ✗ Chậm | ✗ Kém | ○ Trung bình | Quen thuộc với nhà thầu; cần móng sâu/cọc trên nền yếu, ván khuôn, thời gian thi công dài, chi phí cao hơn ở quy mô lớn. |
| Tường cọc bản / cọc khoan nhồi liền kề | ○ Trung bình | ✓ Tốt | ○ Trung bình | Phù hợp không gian rất hẹp, đào sâu; cần thiết bị chuyên dụng, chi phí/m² thường cao hơn Reinforced Earth®. |
| Tường mặt lưới thép/đá hộc (mặt mềm thông thường) | ✓ Nhanh | ✓ Tốt | ○ Trung bình | Kinh tế cho công trình tạm/vùng xa, nhưng tuổi thọ & thẩm mỹ kiến trúc hạn chế hơn tấm bê tông đúc sẵn. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Mố cầu, cao tốc trọng yếu, nền yếu, yêu cầu kiến trúc cao: → Reinforced Earth® mặt tấm bê tông đúc sẵn (TerraClass®…).
- ▸ Môi trường hoá chất xâm thực mạnh (cảng, công nghiệp): → Reinforced Earth® với cốt GeoStrap®/EcoStrap™ + liên kết GeoMega®.
- ▸ Công trình tạm/vùng xa, ngân sách hạn chế: → TerraTrel®/GeoTrel® mặt lưới thép.
- ▸ Cần vượt nhịp hầm/cống lớn kết hợp tường chắn: → Kết hợp TechSpan®/TechBox® — xem giải pháp địa kỹ thuật tổng hợp →
