TechSpan® – Vòm bê tông đúc sẵn 3 khớp (hầm chui, cống vòm, cầu vùi)
Liên hệ
Hệ vòm bê tông đúc sẵn phân đoạn 3 khớp nối (three-hinged precast arch) ra mắt từ 1989, thiết kế theo phần tử hữu hạn (FEM) riêng cho từng dự án — dùng cho hầm chui, cống vòm, cầu vượt, cầu vùi nhịp ngắn đến trung bình, thay thế cầu dầm BTCT/cống hộp đổ tại chỗ.
Cao 30–70% khẩu độ
Tuổi thọ 100+ năm
Lắp 10–20 m/ca
Thiết kế FEM riêng dự án
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TechSpan® — Vòm bê tông đúc sẵn 3 khớp
Giải pháp vượt cho hầm chui, cống vòm, cầu vượt & cầu vùi nhịp ngắn–trung
FEM DESIGN
BIÊN DẠNG FUNICULAR
TỪ NĂM 1989
Khi tuyến đường, đường sắt hay khu công nghiệp cần vượt qua một dòng chảy, tuyến giao thông khác hay khe địa hình mà không thể đóng tuyến để đổ bê tông tại chỗ, các nhà thầu thường loay hoay giữa cầu dầm BTCT tốn kém thời gian và cống hộp đổ tại chỗ chiếm mặt bằng thi công lớn. TechSpan® là hệ vòm bê tông đúc sẵn phân đoạn ba khớp nối do Geoquest phát triển từ 1989, dùng phân tích phần tử hữu hạn (FEM) để xác định biên dạng cong funicular tối ưu cho từng dự án — biến tải trọng thành lực nén dọc thân vòm thay vì uốn, cho phép thi công nhanh với diện tích công trường hẹp. Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói tại Việt Nam, toàn quốc.
VÌ SAO VÒM 3 KHỚP
LẠI KINH TẾ HƠN KHI ĐẤT ĐẮP CÀNG DÀY

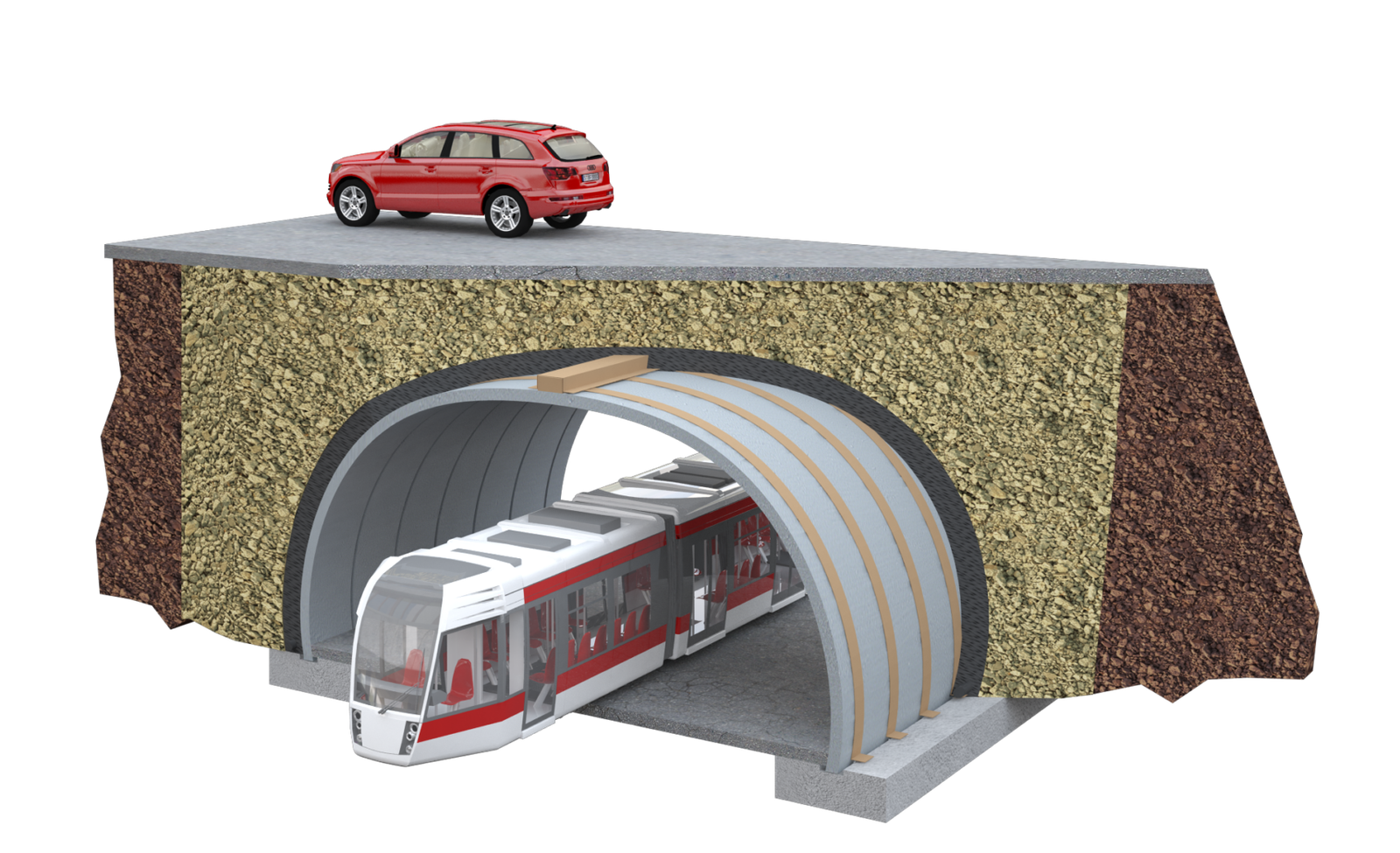

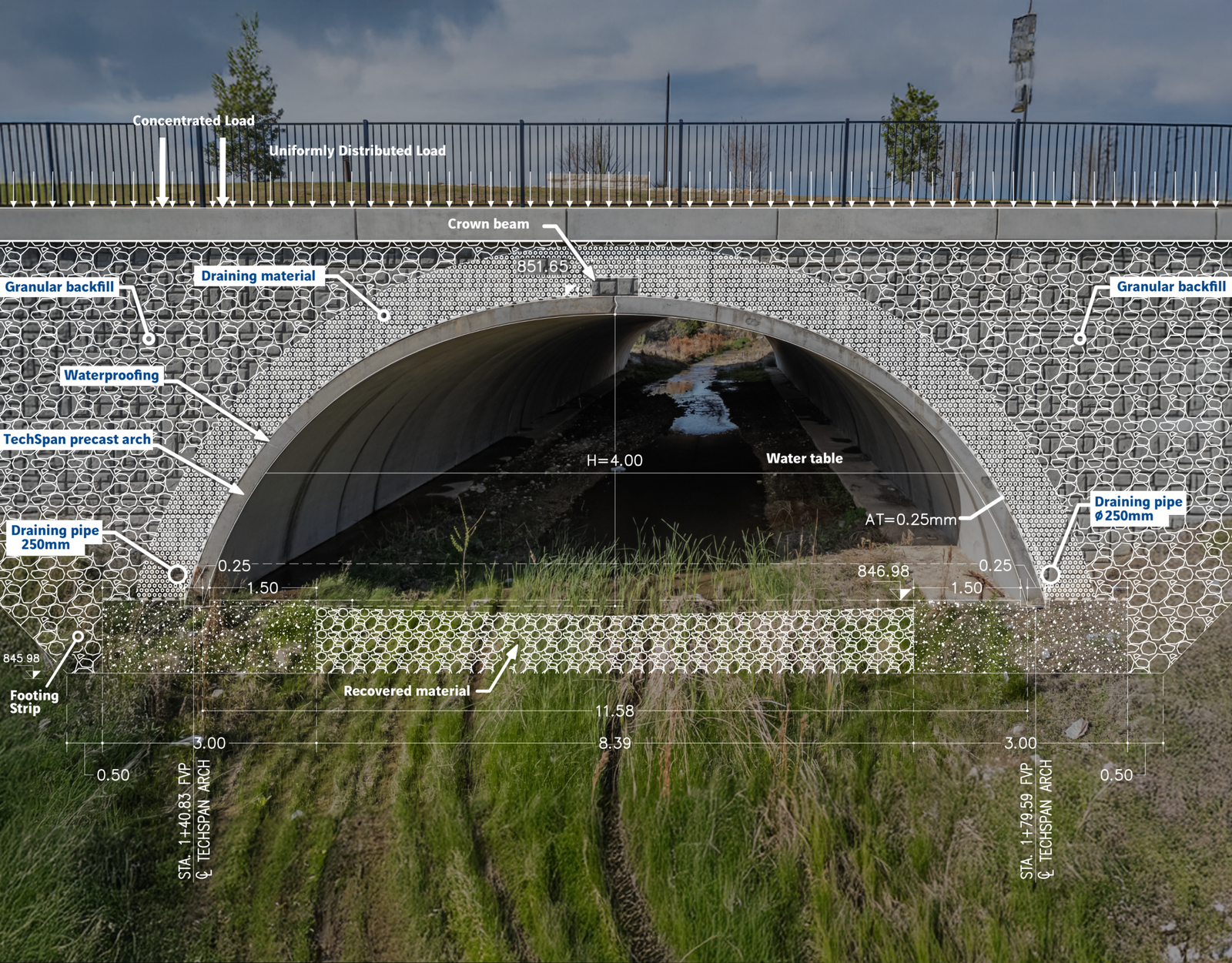

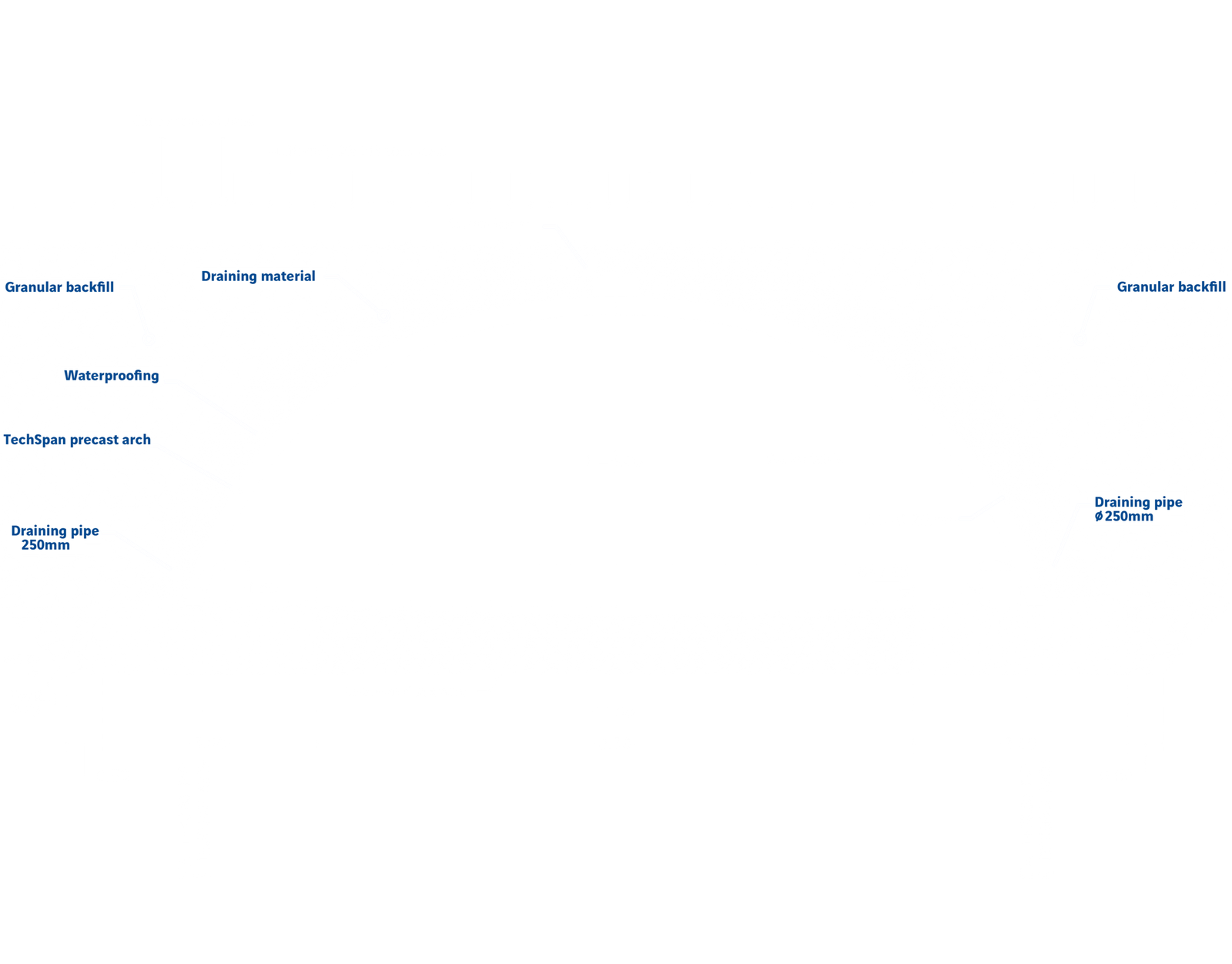

TechSpan® gồm các đơn vị nửa vòm (half-arch) đúc sẵn tại nhà máy, ghép với nhau tại đỉnh vòm và tựa trên móng đúc sẵn hoặc đổ tại chỗ được tính toán riêng theo điều kiện nền đất từng dự án — tạo thành kết cấu ba khớp nối. Điểm khác biệt cốt lõi là biên dạng cong funicular được cấp bằng sáng chế: hình học vòm được tối ưu bằng phân tích phần tử hữu hạn (FEM) sao cho tải trọng đất đắp và hoạt tải bên trên chuyển hoá gần như hoàn toàn thành lực nén dọc trục thay vì mô-men uốn — nhờ đó thân vòm có thể mảnh hơn, cốt thép được tối ưu hoá mà vẫn đảm bảo an toàn kết cấu ở cả giai đoạn thi công lẫn khai thác lâu dài.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Tương tác đất–kết cấu (soil–structure interaction) — đất đắp và vòm cùng chịu lực, hiệu quả chịu tải tăng khi chiều cao đắp tăng, kể cả tải trọng động/địa chấn.
- ▸ Khẩu độ linh hoạt 6–22 m, chiều cao vòm bằng 30–70% khẩu độ — phủ được phần lớn nhu cầu hầm chui, cống vòm dân dụng & công nghiệp.
- ▸ Cấu kiện đúc sẵn mô-đun — rút ngắn thời gian thi công, giảm gián đoạn giao thông so với đổ bê tông tại chỗ.
- ▸ Tự đỡ (self-supporting) — không cần ván khuôn, giàn giáo hay gối đỡ tại công trường trong quá trình lắp dựng.
- ▸ Tuổi thọ thiết kế 100+ năm nhờ độ bền vốn có của bê tông đúc sẵn chất lượng cao, yêu cầu bảo trì tối thiểu.

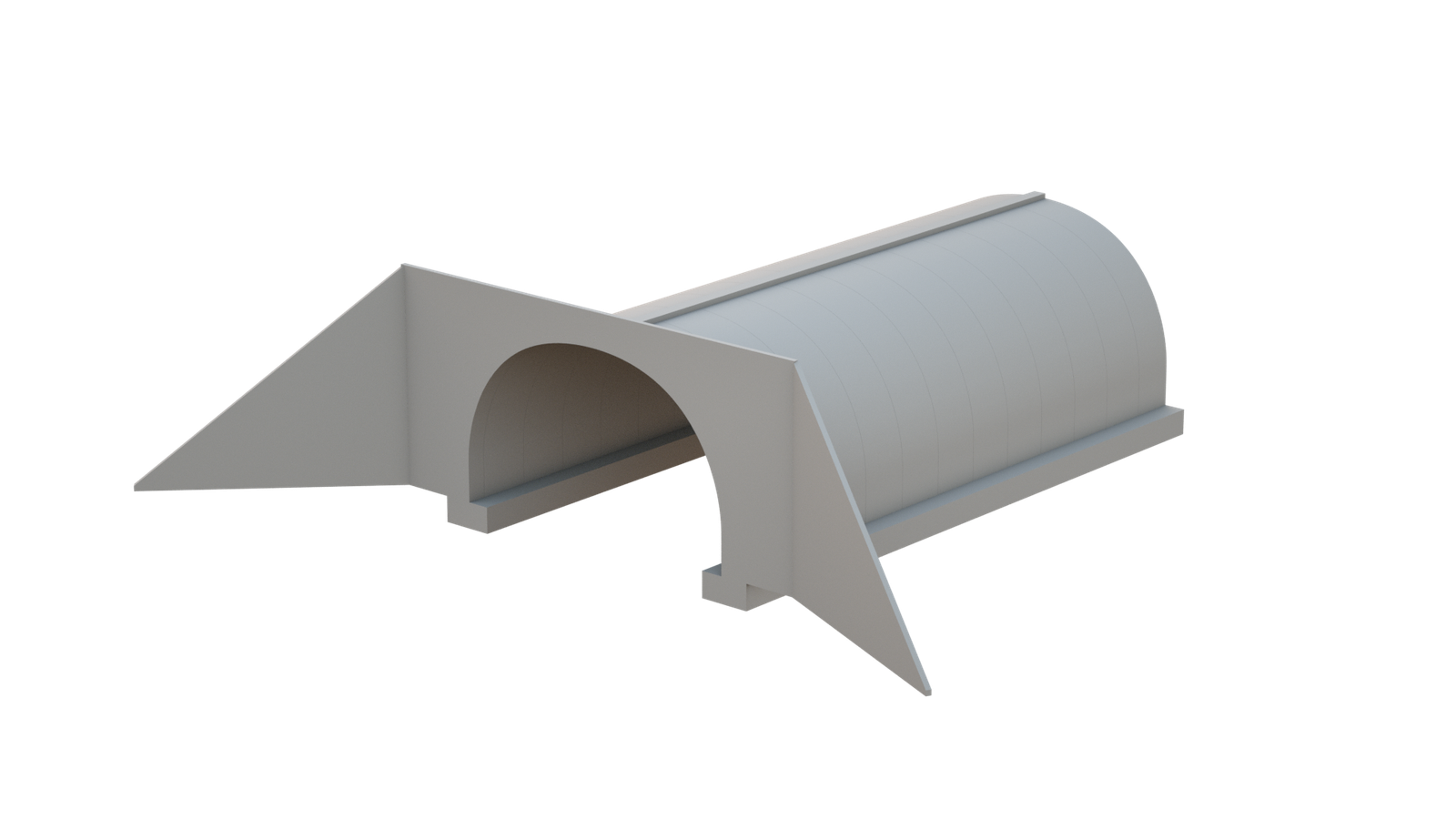

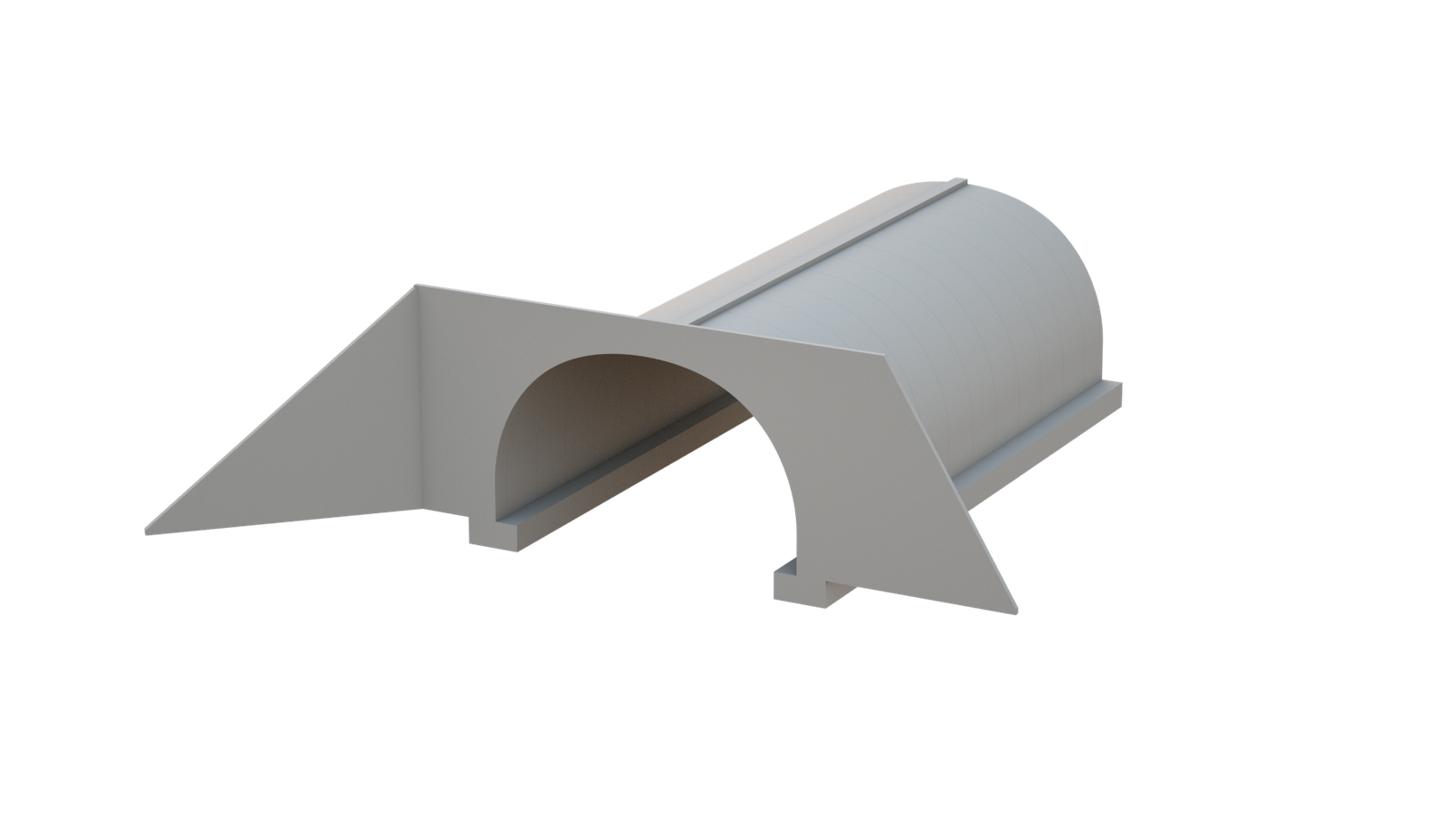

- ▸ Gói giải pháp trọn gói — thiết kế FEM, sản xuất, tường đầu/tường cánh, móng, khe co giãn đều nằm trong gói cung cấp vật liệu.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải cấu kiện tiêu chuẩn hoá bán sẵn theo catalogue — mỗi TechSpan® là một thiết kế riêng theo tải trọng, chiều cao đắp và điều kiện nền của từng dự án.
- ✗ Không tự thân là lớp chống thấm — vẫn cần lớp phủ khe nối/chống thấm theo hồ sơ thiết kế.
- ✗ Không phát huy tối ưu nếu chiều cao đắp trên đỉnh vòm quá thấp — hiệu ứng tương tác đất–kết cấu cần chiều dày đắp tối thiểu theo tính toán.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

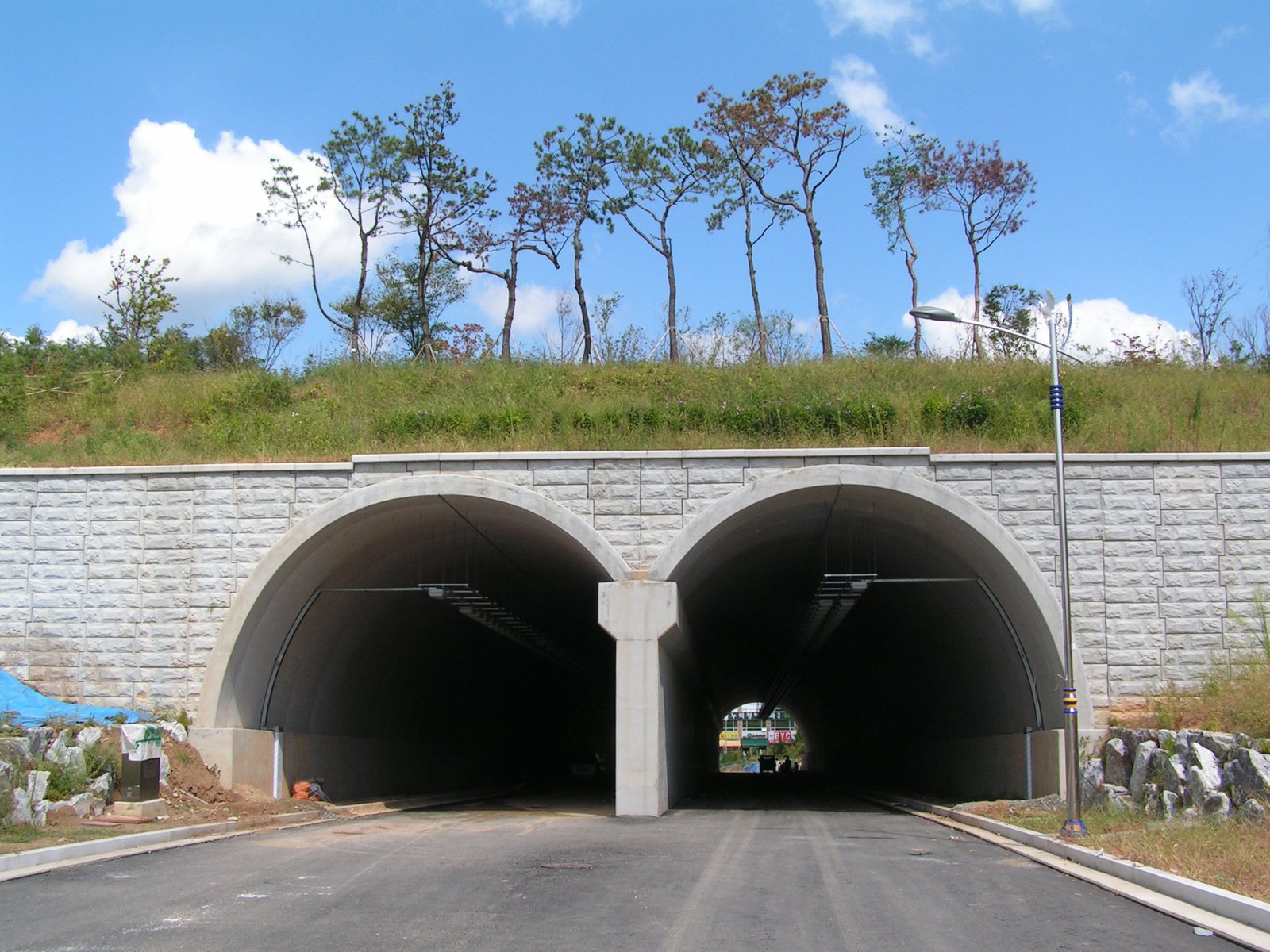

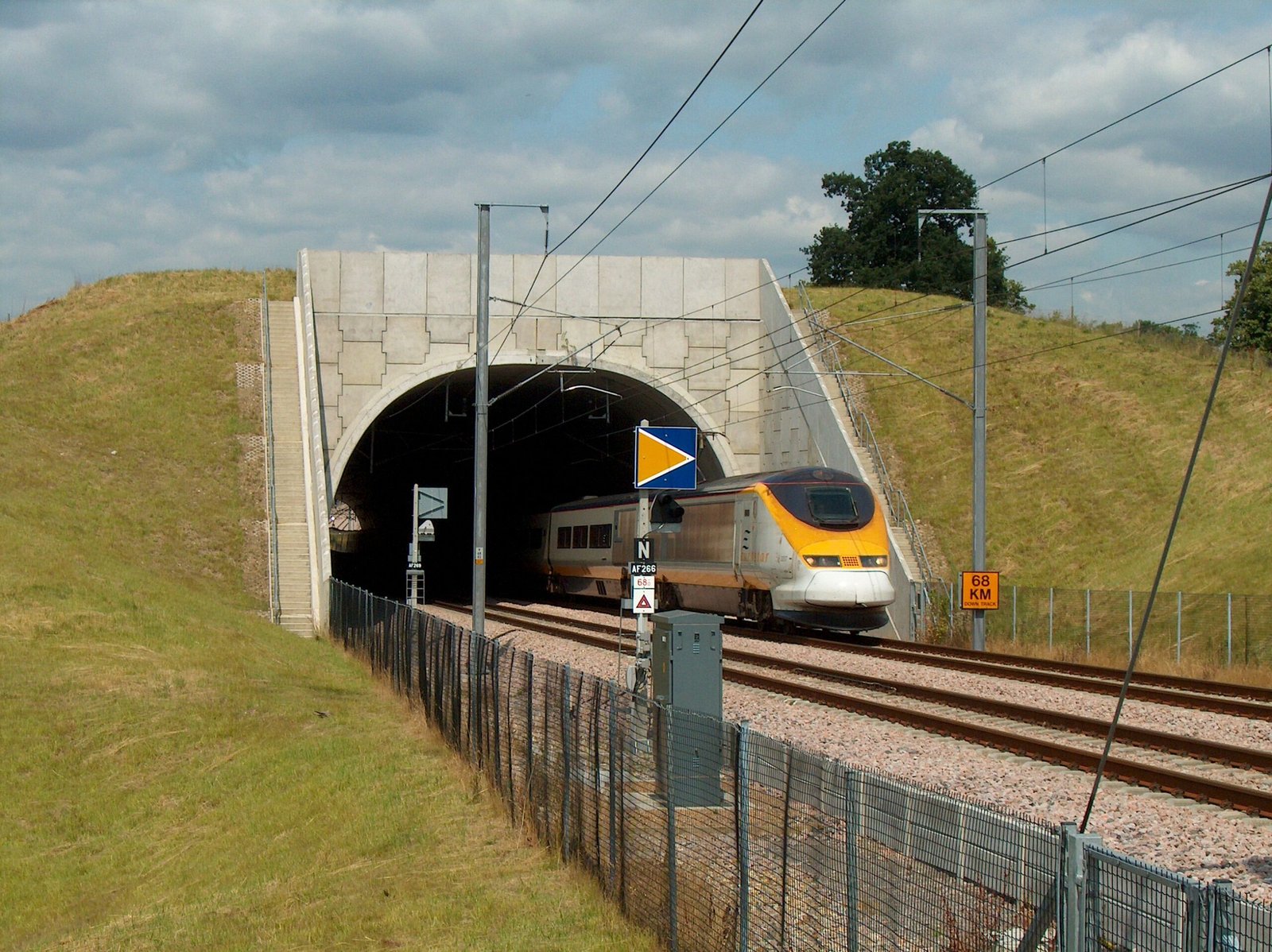

- ▸ Cầu chui, cầu vượt đường bộ & đường sắt (underpass/overpass); hầm được che phủ (cut & cover).

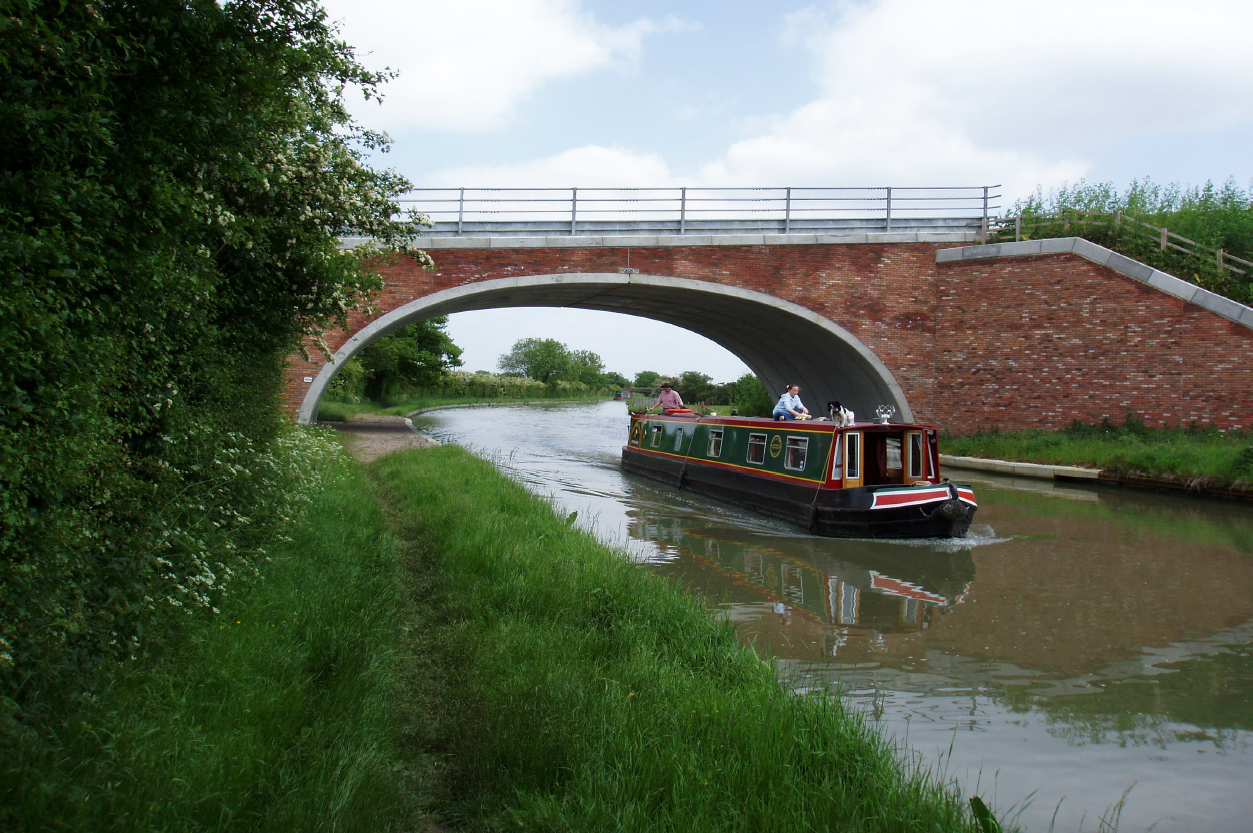

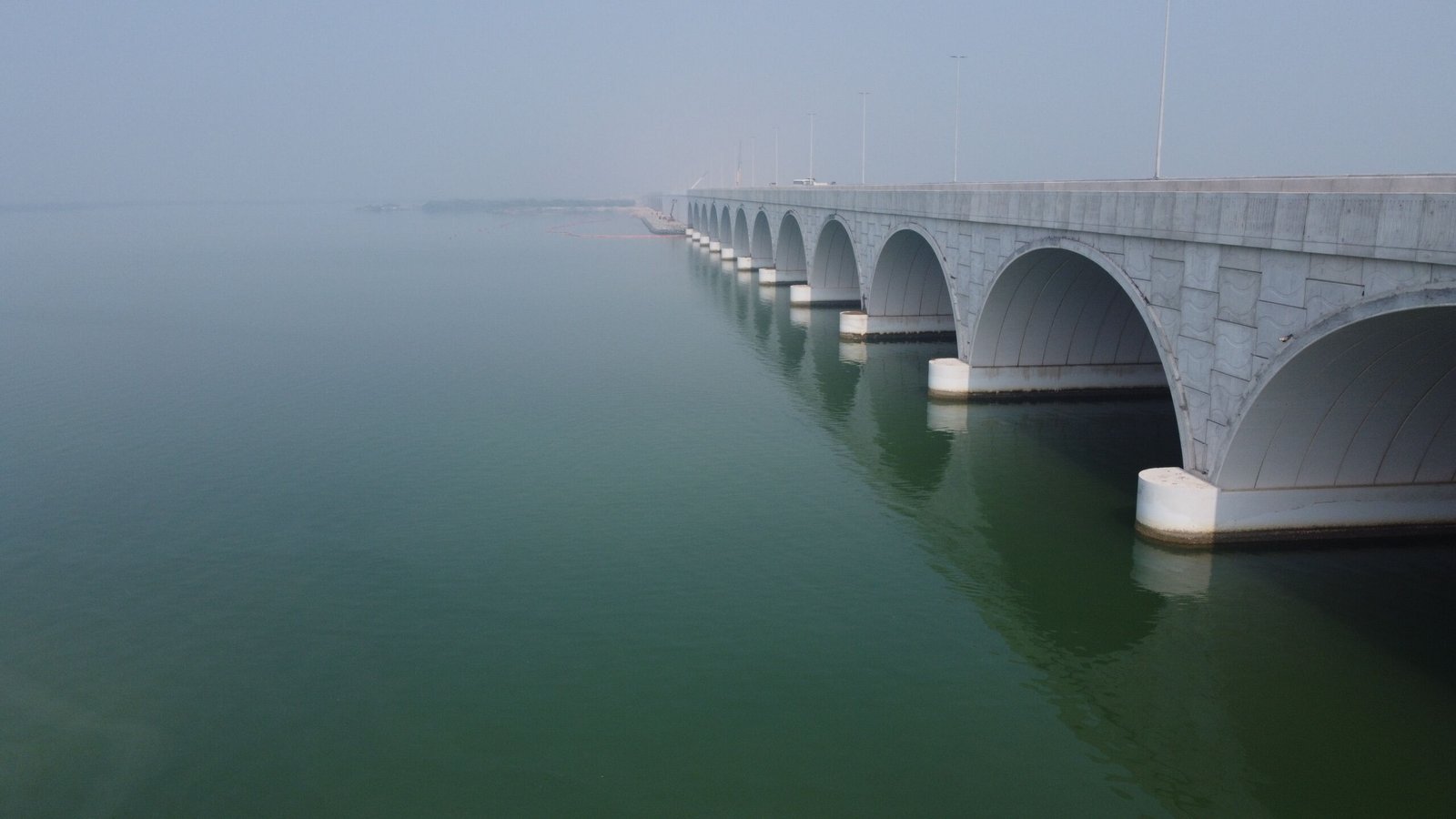

- ▸ Cầu vùi (buried bridge), cống vòm nhịp ngắn–trung thay cho cầu dầm/mố trụ BTCT truyền thống.
- ▸ Kho chứa thuốc nổ, đạn dược quân sự & công nghiệp (igloo/bunker chịu nổ).

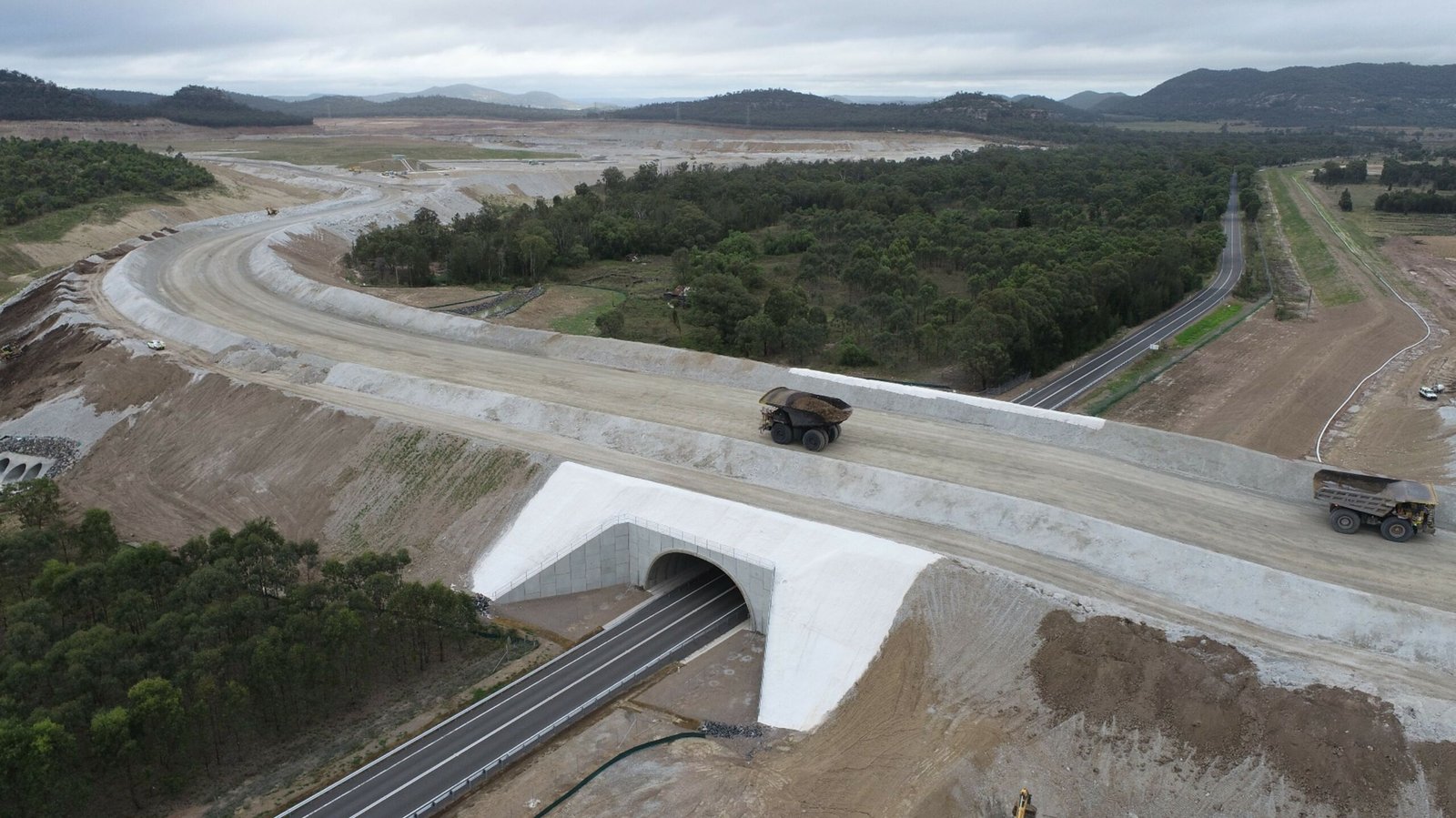

- ▸ Hầm băng tải thu hồi khai thác mỏ (mining conveyor tunnel), lối thoát hiểm hầm mỏ.
- ▸ Lối đi bộ, hành lang thương mại có đắp đất phía trên; hầm/mái che chắn đá rơi (rockfall shed).
- ▸ Hành lang sinh thái cho động vật hoang dã (wildlife crossing); kết cấu quản lý nước.
✗ KHÔNG KHUYẾN CÁO
- ✗ Nhịp vượt ngoài phạm vi vòm 3 khớp tiêu chuẩn — dự án khẩu độ rất lớn cần đánh giá riêng (hộp đúc sẵn TechBox®/kết cấu nhịp lớn khác).
- ✗ Vị trí không đủ chiều cao đắp tối thiểu để phát huy hiệu ứng tương tác đất–kết cấu theo tính toán thiết kế.
- ✗ Yêu cầu chống thấm tuyệt đối tự thân — kết cấu chính vẫn cần lớp phủ/khe nối chống thấm đi kèm, không thay thế màng chống thấm chuyên dụng.
- ✗ Dự án chưa có số liệu khảo sát địa chất/tải trọng — TechSpan® là thiết kế theo công trình bằng FEM, không phải cấu kiện bán sẵn theo catalogue.
THÔNG SỐ THIẾT KẾ
TECHSPAN® — GIÁ TRỊ NỀN THAM KHẢO
TechSpan® là giải pháp thiết kế theo công trình, không phải sản phẩm đóng gói cố định — các thông số dưới đây là phạm vi thiết kế nền/tham khảo; khẩu độ, chiều cao, chiều dày vỏ vòm, hàm lượng cốt thép thực tế do kỹ sư Geoquest tính toán riêng bằng FEM theo tải trọng, chiều cao đắp và điều kiện nền đất cụ thể của dự án.
AASHTO LRFD
Eurocode 2 & 7
Tương tác đất–kết cấu
Khẩu độ/tỷ lệ chiều cao là phạm vi thiết kế nền theo công bố kỹ thuật toàn cầu của Geoquest (Geoquest Group, 04/2026); chiều cao đắp tối thiểu/tối đa, cấp phối đất đắp chọn lọc, hàm lượng cốt thép và hồ sơ tính toán chi tiết do kỹ sư Geoquest/PT thực hiện riêng theo dự án — tiêu chuẩn thiết kế áp dụng theo AASHTO LRFD hoặc Eurocode 2/7 tuỳ thị trường và yêu cầu của TVTK.
ỨNG DỤNG ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Cho các hạng mục TechSpan® tại Việt Nam, Hoá chất Xây dựng PT đảm nhận từ khảo sát hiện trường, phối hợp kỹ sư Geoquest tính toán FEM, cung ứng cấu kiện đúc sẵn đến thi công lắp đặt & nghiệm thu — theo đúng mô hình dịch vụ trọn gói mà Geoquest triển khai toàn cầu.
LẮP DỰNG NHANH
KHÔNG CẦN NGỪNG TUYẾN ĐANG KHAI THÁC
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT phối hợp kỹ sư Geoquest thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp địa kỹ thuật Geoquest, không dừng lại ở việc giao cấu kiện đến công trường.
THI CÔNG RÃNH MÓNG
Đào & thi công móng đúc sẵn/đổ tại chỗ theo kích thước tính toán riêng cho từng vị trí chân vòm, phù hợp điều kiện nền đất khảo sát.
TIẾP NHẬN & SẮP XẾP ĐOẠN VÒM
Các đơn vị nửa vòm đúc sẵn được vận chuyển đến công trường và sắp xếp theo trình tự lắp dựng đã lên kế hoạch.
ĐẶT ĐOẠN VÒM BẰNG CẦN CẨU
Một cần cẩu vận hành có thể đạt tốc độ lắp 10–20 m dài/ca; dùng 2 cần cẩu để tăng tốc độ khi bắt đầu lắp đặt.
CHÈN VỮA, HOÀN THIỆN & ĐẮP ĐẤT
Đổ vữa chèn chân vòm, đổ bê tông dầm đỉnh/mối nối, thi công lớp phủ khe nối/chống thấm, sau đó đắp đất theo cấp phối & trình tự đã phê duyệt.
Không cần ván khuôn, giàn giáo, mối nối hay gối đỡ tại công trường; có thể lắp đặt trên tuyến đường bộ, đường sắt, đường thuỷ & hệ thống vận chuyển đang hoạt động mà không làm gián đoạn khai thác.
Trình tự đắp đất phải tuân thủ đúng thông số kỹ thuật & cấp phối được phê duyệt trong hồ sơ thiết kế FEM — đắp sai trình tự/cấp phối làm sai lệch hiệu ứng tương tác đất–kết cấu mà toàn bộ tính toán an toàn dựa vào.
TECHSPAN® VS CẦU DẦM BTCT TRUYỀN THỐNG
- ✓ Cấu kiện đúc sẵn — kiểm soát chất lượng tại nhà máy.
- ✓ Không cần ván khuôn/giàn giáo tại công trường.
- ✓ Lắp 10–20 m/ca, ít gián đoạn giao thông.
- ✓ Chi phí giảm dần khi chiều cao đắp tăng.
- ✗ Cần khẩu độ trong phạm vi thiết kế vòm (6–22 m).
- ✓ Phù hợp nhịp lớn, tải trọng đặc biệt phức tạp.
- ✗ Cần đổ bê tông/lắp dầm tại chỗ, thời gian thi công dài.
- ✗ Mố/trụ cần nền móng sâu, tốn kém trên nền đất yếu.
- ✗ Thường phải phong toả/gián đoạn tuyến khai thác dài hơn.
- ✗ Chi phí không giảm khi chiều cao đắp/lấp tăng.
| Giải pháp | Khẩu độ phù hợp | Thời gian thi công | Gián đoạn giao thông | Ưu / nhược |
|---|---|---|---|---|
| TechSpan® ⭐ | 6–22 m | Nhanh (10–20 m/ca) | Rất thấp | Đúc sẵn, tự đỡ, chi phí giảm khi đắp cao; cần khẩu độ trong phạm vi vòm. |
| Cống hộp BTCT đổ tại chỗ | Nhỏ–trung | Chậm (ván khuôn, chờ ninh kết) | Cao | Không cần thiết bị cẩu lớn; phụ thuộc thời tiết, mặt bằng thi công rộng. |
| Cầu dầm BTCT trên mố/trụ | Trung–lớn | Dài | Cao | Phù hợp nhịp lớn; nền móng sâu tốn kém trên đất yếu. |
| Ống cống thép lượn sóng (CSP) | Nhỏ | Rất nhanh | Thấp | Nhẹ, rẻ cho khẩu độ nhỏ; tuổi thọ & khả năng chịu tải hạn chế hơn vòm BTCT. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Hầm chui, cống vòm khẩu độ 6–22 m, cần thi công nhanh, ít gián đoạn tuyến: → TechSpan®.
- ▸ Nhịp rất lớn hoặc điều kiện tải trọng đặc biệt phức tạp: → cầu dầm BTCT/kết cấu nhịp lớn, cần tư vấn kết cấu riêng.
- ▸ Cần thêm tường chắn có cốt cho mố cầu/tường cánh đi kèm TechSpan: → Tường chắn có cốt gia cường Geoquest →
CÂU HỎI THƯỜNG GẶP
TỪ TVTK & KỸ SƯ HẠ TẦNG
CẦN GIẢI PHÁP VƯỢT
CHO HẦM CHUI, CỐNG VÒM, CẦU VÙI?
Gửi khẩu độ cần vượt, chiều cao đắp dự kiến, tải trọng & điều kiện nền — kỹ sư Hoá chất PT phối hợp Geoquest tư vấn khả thi, thiết kế FEM sơ bộ và báo giá TechSpan® trong thời gian sớm nhất.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
