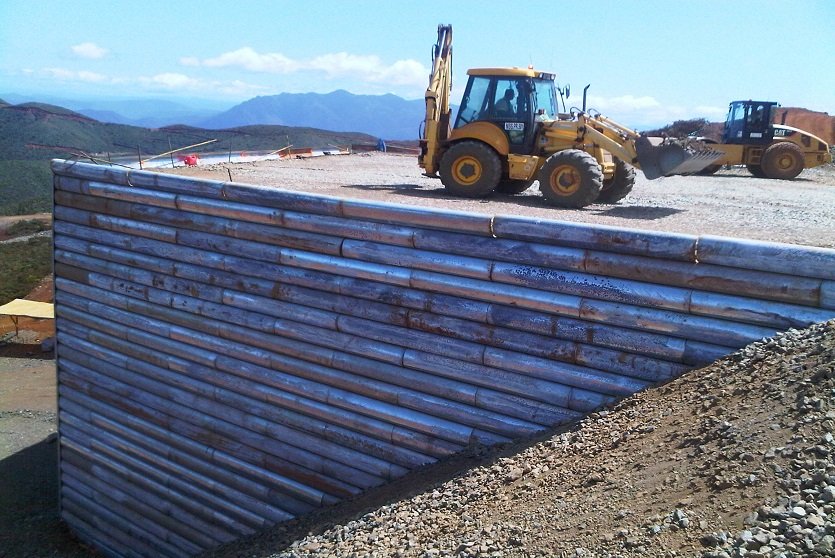

Theo Geoquest, thiết kế của hàng nghìn kết cấu tường chắn đất có cốt (MSE) Reinforced Earth® đã được xây dựng trên toàn thế giới có nguồn gốc từ giải pháp TerraMet®. Đây là phát minh nguyên bản dùng panel thép bán elip module — kỹ thuật này ra đời trước cả tấm bê tông đúc sẵn và mặt lưới mà Geoquest phát triển sau đó, nhưng vẫn được sử dụng rộng rãi kể từ công trình tường chắn vận hành đầu tiên của Geoquest, xây dựng năm 1964.

Như mọi giải pháp tường chắn Reinforced Earth® khác, TerraMet® kết hợp cấu kiện mặt ốp, cốt gia cường đất và đất đắp kỹ thuật đã đầm chặt để tạo thành một khối kết cấu trọng lực bền vững (durable mass gravity structure). Các kết cấu này có khả năng tự chịu trọng lượng bản thân ở bất kỳ chiều cao thực tế nào, đồng thời chịu được tải trọng cực lớn, rung động, lún và tác động bên ngoài (external assault).

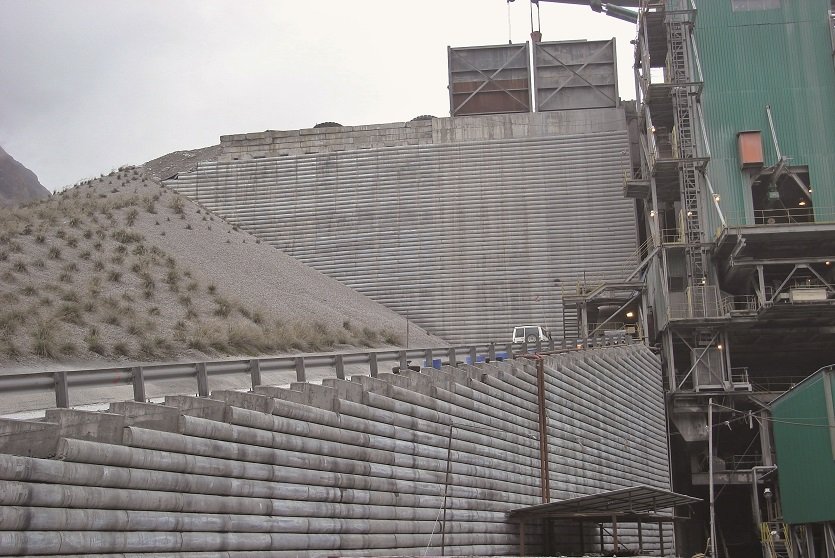

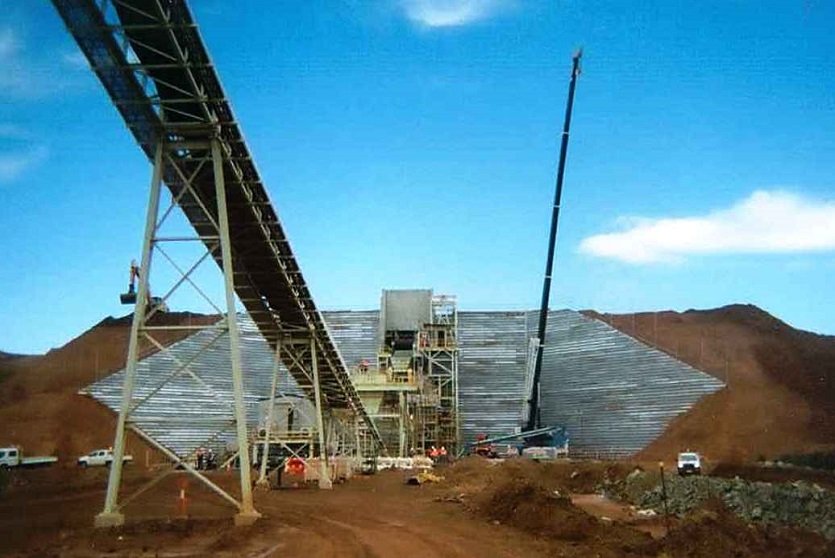

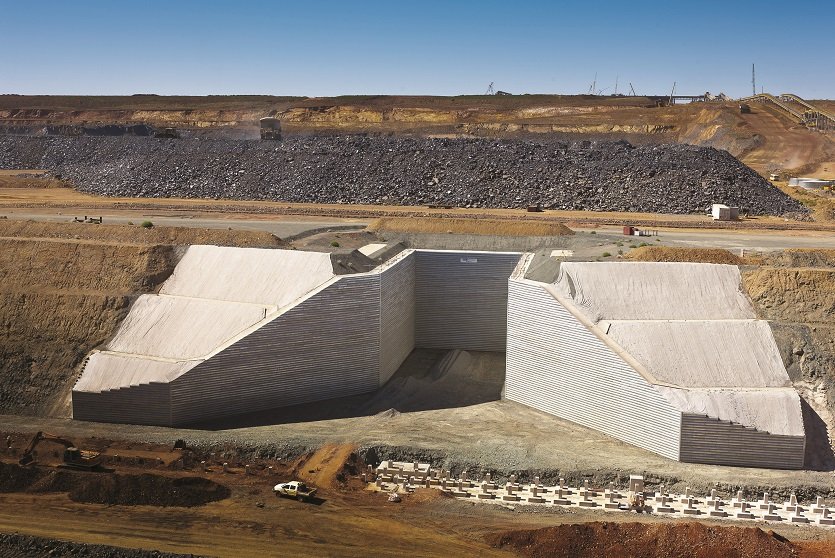

Đặc tính chịu va đập/tác động bên ngoài cùng độ bền của kim loại khiến TerraMet® là lựa chọn thay thế ưu tiên cho phát triển các khu khai khoáng & công nghiệp quy mô lớn, cũng như công trình ốp bảo vệ cấp quân sự.

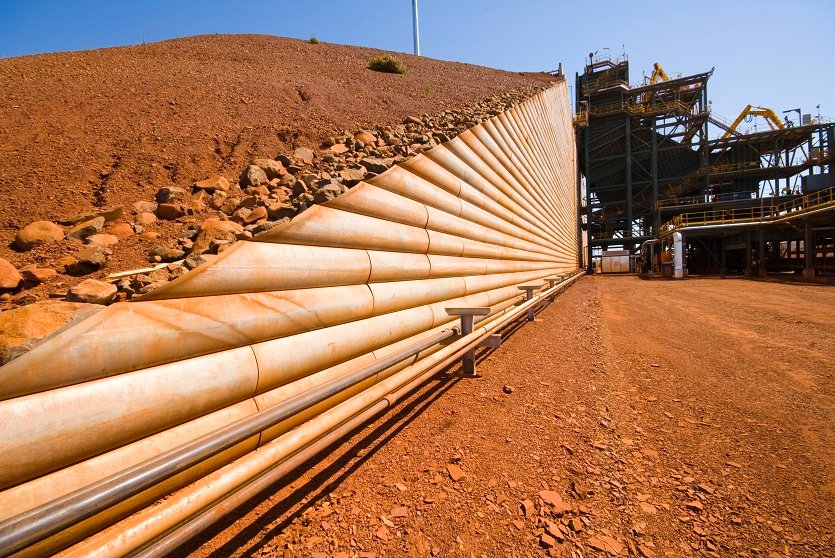

Panel thép bán elip tiêu chuẩn thường có kích thước 0,35 m × 3 m. Panel đúc sẵn được cấu hình để khớp liên kết với các khe bulông được định vị sẵn, thẳng hàng khi xếp tầng trong lúc lắp đặt. Tấm thép mỏng được gắn dọc theo mạch đứng để che chắn, ngăn đất đắp tràn ra ngoài. Panel & phụ kiện liên kết có thể mạ kẽm hoặc không mạ kẽm, tuỳ yêu cầu tuổi thọ thiết kế & ảnh hưởng môi trường.

Dải thép độ bám cao (HA) được bulông vào panel mặt tường theo các mạch ngang, tại các khe định vị sẵn. Đây là loại cốt không giãn dài (non-extensible), thiết kế cho khả năng chịu lực kết cấu & độ bền tối đa. Khác với các loại cốt thay thế khác, dải HA của Geoquest có tính linh hoạt cho thiết kế cần bẻ lệch/xiên góc quanh vật cản nằm trong khối đất gia cường. Dải HA & phụ kiện liên kết có thể mạ kẽm hoặc không mạ kẽm.

Quy chuẩn xây dựng địa phương & thông số kỹ thuật riêng của dự án sẽ quyết định lựa chọn đất đắp; tiêu chí chung yêu cầu đất hạt rời không dính (cohesionless granular soils) với đặc tính phù hợp đảm bảo khả năng chịu pullout & độ bền. Các yếu tố cần xem xét: trọng lượng riêng, góc ma sát trong, cấp phối hạt, độ bền vững (soundness) & đặc tính điện hoá.

Dễ thao tác (Ease in handling)

Cấu kiện nhẹ, dễ xếp chồng, vận chuyển, thao tác & lắp đặt nhanh — không cần thiết bị cẩu nặng.

Linh hoạt (Flexibility)

Tính linh hoạt nội tại của kết cấu composite được thiết kế để chịu được biến dạng nền đất bên dưới (subgrade deformations).

Khả năng phục hồi (Resilience)

Hoàn hảo cho cả kết cấu tạm thời và vĩnh cửu chịu va đập & rung động — ví dụ ứng dụng công nghiệp & quân sự.

✓ DÙNG CHO

• ▸ Phát triển khu khai khoáng & công nghiệp quy mô lớn — chịu tải trọng & rung động từ thiết bị nặng.
• ▸ Công trình ốp bảo vệ cấp quân sự (military-grade revetments) — chịu va đập, tác động bên ngoài.
• ▸ Dự án ở vùng xa, hạ tầng vận chuyển hạn chế — cấu kiện nhẹ, dễ vận chuyển & lắp đặt.
• ▸ Cả kết cấu tạm thời và vĩnh cửu cần chịu va đập & rung động.
• ▸ Mặt cắt cần bẻ lệch/xiên góc quanh vật cản trong khối đất gia cường.

✗ KHÔNG KHUYẾN CÁO / CẦN KẾT HỢP

• ✗ Yêu cầu kiến trúc/thẩm mỹ cao cho mặt tường đô thị → xem xét Reinforced Earth® tấm bê tông đúc sẵn.
• ✗ Môi trường hoá chất xâm thực mạnh, không thể mạ kẽm phù hợp → đánh giá kết hợp GeoMega®/GeoTrel® với cốt geosynthetic.
• ✗ Không xử lý xói mòn bề mặt mái taluy đất trần.
• ✗ Không dùng được khi chưa có khảo sát địa chất & phân tích đất đắp cụ thể cho dự án.

CHUẨN BỊ MÓNG & HÀNG PANEL ĐẦU

Đổ móng nông, định vị chính xác hàng panel bán elip đầu tiên — quyết định độ thẳng đứng toàn bộ tường.

XẾP TẦNG PANEL THEO KHE BULÔNG

Panel nhẹ, dễ xếp chồng & thao tác bằng tay hoặc thiết bị nhỏ — khớp liên kết theo khe bulông định vị sẵn, thẳng hàng.

BULÔNG DẢI HA & CHE MẠCH ĐỨNG

Dải thép HA bulông vào panel theo mạch ngang; gắn tấm thép mỏng dọc mạch đứng để ngăn đất đắp tràn ra ngoài.

ĐẮP & ĐẦM CHẶT TỪNG LỚP

Đất đắp hạt rời chọn lọc theo lớp, đầm đạt độ chặt thiết kế — đảm bảo khả năng chịu pullout đúng yêu cầu.

Cấu kiện nhẹ giúp lắp đặt nhanh không cần thiết bị cẩu nặng — đặc biệt thuận lợi tại công trường khai khoáng/công nghiệp vùng xa, hạ tầng vận chuyển hạn chế.

Khe bulông phải thẳng hàng đúng thiết kế khi xếp tầng — sai lệch gây khó khăn lắp dải HA & ảnh hưởng ổn định mạch ghép. Mật độ & cấp tải cốt phải đúng hồ sơ thiết kế riêng cho dự án.
