Tường chắn trọng lực mô-đun đúc sẵn hình chữ “T” — lắp ráp từ các cấu kiện bê tông cốt thép đúc sẵn kết hợp vật liệu đắp đầm chặt, không cần liên kết cơ học giữa các đơn vị. Đuôi chữ T nằm ngang phía sau đóng vai trò chống nhổ bật, ổn định nội tại trước áp lực đất ngang mà không cần cốt gia cường rải vào khối đắp. Được phê duyệt bởi hầu hết các cơ quan quản lý đường sắt và cao tốc lớn.
Không cần neo/cốt rải
850,000+ m² đã lắp
Chấp nhận vật liệu tái chế
Hoàn thiện kiến trúc đa dạng
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
T-Wall™
“Mỗi cấu kiện bê tông hình chữ T tự ổn định bằng chính hình học và trọng lực — không bu lông, không cốt dải, không phụ thuộc vào neo đất phía sau.”
850,000+ m² TOÀN CẦU
PHÊ DUYỆT CAO TỐC + ĐƯỜNG SẮT
T-Wall™ hoạt động theo nguyên lý nào?
T-Wall™ là hệ tường chắn trọng lực mô-đun (precast modular gravity retaining wall) — mỗi đơn vị bê tông cốt thép được đúc sẵn theo hình chữ “T”: tấm mặt (facing) hình chữ nhật/vuông ở phía trước và một đuôi nằm ngang (stem) vuông góc gắn vào phía sau. Khi xếp chồng và đắp đất đầm chặt giữa các đuôi, hệ hình thành khối trọng lực composite bê tông + đất, ổn định bền vững trước áp lực đất ngang.
Điểm cốt lõi phân biệt với MSE Reinforced Earth®: T-Wall™ không cần dải cốt gia cường (GeoStrap®, thép mạ kẽm) rải vào khối đắp phía sau. Ổn định đạt được hoàn toàn từ hình học cấu kiện và trọng lực — phù hợp với công trình có vùng đắp phía sau bị hạn chế, hoặc khi không muốn/không thể đưa cốt vào khối đất.
Không cần liên kết cơ học: Các cấu kiện được xếp chồng trực tiếp lên nhau và đắp đất theo từng lớp — không bu lông, không neo, không chờ đông cứng bê tông đổ tại chỗ. Điều này cho phép đẩy nhanh tiến độ thi công và giảm thiểu yêu cầu chống đỡ tạm thời.
Đặc tính kỹ thuật T-Wall™ là gì?
(*) Giá trị định hướng từ Geoquest Canada — thông số thiết kế thực tế theo dự án cụ thể
| Thông số / Đặc tính | Mô tả / Giá trị | Ghi chú |
|---|---|---|
| Loại hệ thống | Tường chắn trọng lực mô-đun đúc sẵn | Gravity wall — không cốt rải |
| Vật liệu cấu kiện | Bê tông cốt thép đúc sẵn (precast RC)* | Cường độ theo thiết kế |
| Kiểu lắp đặt | Standard (đuôi dài dần xuống) · Inverted (đuôi dài dần lên)* | Chọn theo điều kiện nền |
| Vật liệu đắp | Đất hạt thô đầm chặt · Vật liệu tái chế cho phép* | Theo chỉ định thiết kế |
| Kiểm tra ổn định nội tại | Chống nhổ bật đuôi · Lật nội tại · Kết cấu cấu kiện bê tông* | AASHTO / tiêu chuẩn áp dụng |
| Kiểm tra ổn định tổng thể | Lật tổng thể · Trượt · Áp lực đế móng* | Bao gồm tải trọng động đất |
| Hoàn thiện bề mặt | Đa dạng hoàn thiện kiến trúc tiêu chuẩn và tuỳ chỉnh* | Theo yêu cầu dự án |
| Phê duyệt áp dụng | Hầu hết cơ quan quản lý cao tốc và đường sắt (Bắc Mỹ)* | Tham khảo hồ sơ kỹ thuật dự án |
(*) Giá trị định hướng. Thông số thiết kế thực tế do kỹ sư Geoquest/PT tính theo điều kiện địa chất, tải trọng, địa hình của từng dự án cụ thể. Nguồn: Geoquest Canada — geoquest-group.ca.
- ✓ Tường chắn trọng lực mô-đun, thi công nhanh từ cấu kiện đúc sẵn
- ✓ Không cần liên kết cơ học giữa các cấu kiện
- ✓ Không cần cốt gia cường rải vào khối đắp phía sau
- ✓ Chấp nhận vật liệu đắp tái chế (giảm chi phí, lợi thế ESG)
- ✓ Giảm khối lượng đào đắp so với tường trọng lực đúc tại chỗ
- ✓ Bền bỉ, bảo trì tối thiểu trong suốt vòng đời kết cấu

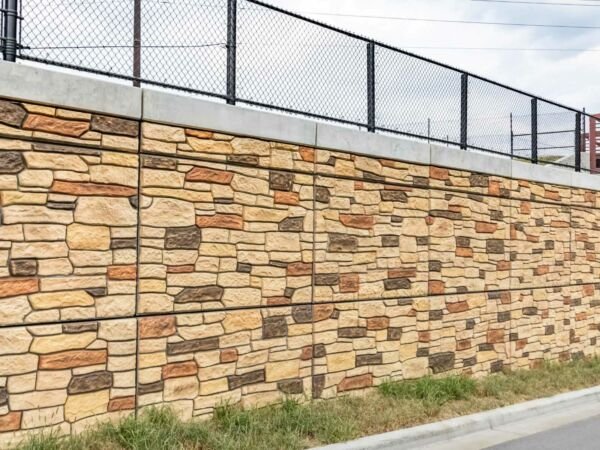

- ✓ Hoàn thiện kiến trúc đa dạng — phù hợp khu đô thị, thương mại
- ✓ Phù hợp vùng hạn chế đào móng hoặc không gian phía sau tường chật hẹp
- ✕ Không phải hệ MSE — không có cốt gia cường phân bố trong khối đắp như Reinforced Earth®/GeoMega®
- ✕ Không thay thế tường cọc bản/neo đất khi áp lực nước ngầm cao hoặc chiều sâu đào rất lớn (>8–10m) — cần tư vấn kỹ sư
- ✕ Không xử lý trượt sâu mái đất — cần kết hợp TerraNail®/TerraAnchor® khi có mái đất bất ổn phía trên
- ✕ Chưa có TDS/tiêu chuẩn áp dụng chính thức tại Việt Nam — cần tư vấn kỹ thuật và lập hồ sơ theo yêu cầu chủ đầu tư
T-Wall™ phù hợp cho công trình nào tại Việt Nam?
Tường chắn taluy, tường phân cách cấp độ (grade separation), tường cánh mố cầu — đặc biệt khi mặt bằng thi công bị hạn chế bởi làn đường hiện hữu hoặc hành lang công trình ngầm.
Tường chắn ga metro, đường trên cao, nút giao lập thể đô thị; bến cảng, cầu cảng nội địa; phù hợp yêu cầu hoàn thiện kiến trúc của chủ đầu tư đô thị và khu thương mại.
Gia cố bờ kè sông, kênh thủy lợi, cảng biển; kết hợp TechRevetment™/TerraDyke™ khi cần bảo vệ chống xói đồng thời.
Tường chắn kho chứa hàng rời, bãi vật liệu khai thác, khu công nghiệp cần tường chắn tải trọng nặng và tuổi thọ cao kết hợp thẩm mỹ.
Lưu ý cho thị trường Việt Nam: T-Wall™ phổ biến chủ yếu tại thị trường Bắc Mỹ. Tại Việt Nam, hệ này phù hợp với các dự án FDI, liên doanh quốc tế hoặc chủ đầu tư quen với tiêu chuẩn AASHTO; hoặc khi điều kiện công trình đặc thù không phù hợp MSE Reinforced Earth® truyền thống. Đội kỹ sư Geoquest và Hoá chất Xây dựng PT sẽ tư vấn lựa chọn giải pháp tối ưu theo điều kiện cụ thể.
T-Wall™ đã triển khai ở đâu?

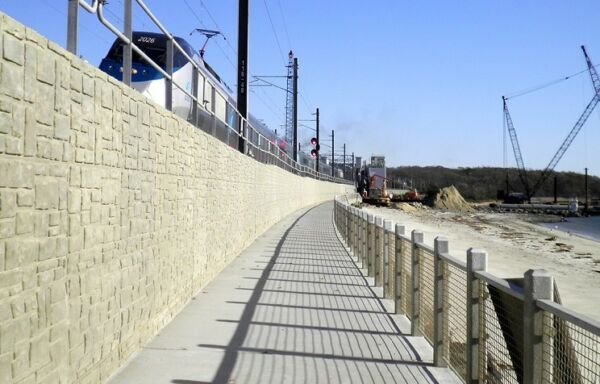

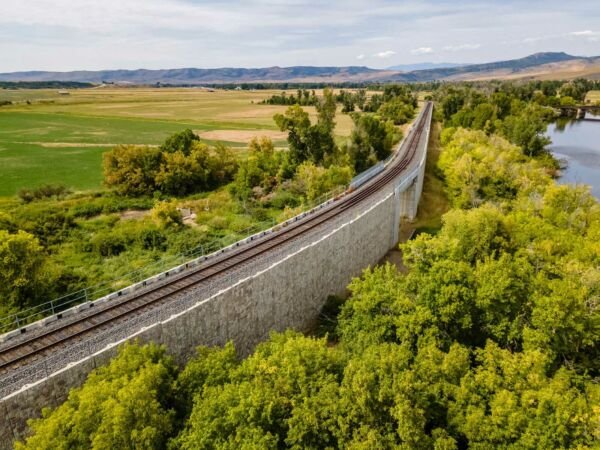

Theo Geoquest Canada, T-Wall™ đã lắp đặt hơn 850,000 m² toàn cầu — chủ yếu tại Bắc Mỹ — cho các ứng dụng đường bộ, đường sắt, bờ sông, khu đô thị và thương mại. Một số hạng mục tiêu biểu bao gồm tường chắn kênh dẫn nước, khu thương mại (Prime Outlets), tường chắn đường bộ nhiều làn xe và nút giao lập thể.
Tại Việt Nam: Hoá chất Xây dựng PT đang triển khai khả năng cung cấp T-Wall™ theo yêu cầu dự án cụ thể. Công ty cung cấp dịch vụ trọn gói từ tư vấn kỹ thuật, lập hồ sơ thiết kế theo tiêu chuẩn yêu cầu, đến thi công và nghiệm thu. Liên hệ 0932 585 077 để được đánh giá khả năng áp dụng cho dự án của bạn.
Quy trình thi công T-Wall™ theo từng bước
Đào móng theo thiết kế, cải tạo nền nếu cần. Thi công tấm đệm bê tông (leveling pad) đúng cao độ và tuyến tim tường.
Căn chỉnh các cấu kiện T-Wall™ lớp đầu tiên lên tấm đệm. Kiểm tra cao độ, tuyến tim, và độ thẳng đứng mặt trước.

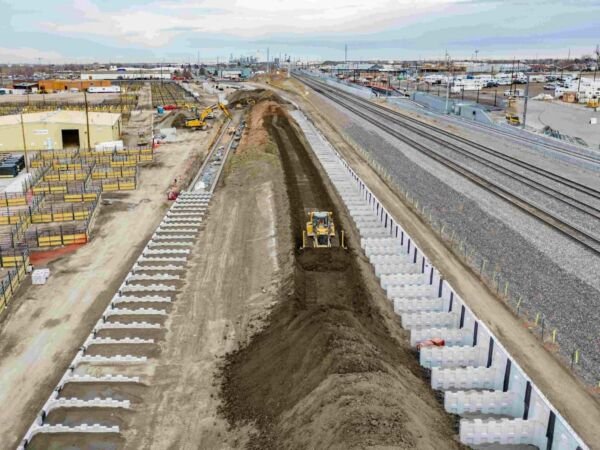

Đắp đất theo lớp giữa và sau các đuôi cấu kiện, đầm chặt đạt độ chặt thiết kế. Thoát nước tốt sau lưng tường là yêu cầu bắt buộc.
Lặp lại: đặt cấu kiện lớp tiếp theo, đắp và đầm chặt đất. Chiều dài đuôi thay đổi theo kiểu Standard/Inverted tuỳ thiết kế.
Lắp đặt cấu kiện đỉnh (coping), rào chắn giao thông (nếu có), thoát nước đỉnh. Kiểm tra tổng thể và bàn giao dự án.
Lưu ý thi công tại Việt Nam: Trong điều kiện khí hậu nhiệt đới ẩm (mùa mưa dài), cần lên kế hoạch thoát nước thi công chi tiết để tránh đất đắp bị bão hoà trong quá trình xây dựng. Đội kỹ thuật của Hoá chất Xây dựng PT có kinh nghiệm triển khai giải pháp Geoquest trong điều kiện thực địa Việt Nam và cung cấp hướng dẫn thi công cụ thể theo từng dự án.
Khi nào chọn T-Wall™ thay vì MSE hay tường truyền thống?
So sánh định hướng — lựa chọn tối ưu cần kỹ sư đánh giá điều kiện dự án cụ thể
| Tiêu chí | T-Wall™ | Reinforced Earth® (MSE) | Tường bê tông đúc tại chỗ | Tường cọc bản/Neo đất |
|---|---|---|---|---|
| Không gian phía sau hạn chế | ✓✓ Rất tốt | ✓ Cần vùng đắp | ✓ Tốt | ✓✓ Rất tốt |
| Tốc độ thi công | ✓✓ Rất nhanh | ✓✓ Rất nhanh | ✕ Chậm (chờ đông) | ✓ Trung bình |
| Không cần cốt gia cường rải | ✓✓ Không cần | ✕ Cần cốt rải | ✓✓ Không cần | ✓✓ Không cần |
| Tường cao (>6m) | ✓ Có giới hạn* | ✓✓ Ưu thế | ✓ Tốt | ✓✓ Rất tốt |
| Hoàn thiện kiến trúc | ✓✓ Đa dạng | ✓✓ Đa dạng | ✓ Tuỳ chỉnh được | ✕ Hạn chế |
| Chấp nhận vật liệu tái chế | ✓✓ Có | ✓ Hạn chế | ✕ Không | ✕ Không |
(*) Giới hạn chiều cao phụ thuộc điều kiện địa chất nền và tải trọng thiết kế — cần kỹ sư đánh giá cụ thể.
Kỹ sư và nhà thầu hay hỏi gì về T-Wall™?
T-Wall™ khác gì so với MSE Reinforced Earth® — khi nào chọn cái nào?
T-Wall™ là tường trọng lực — ổn định nhờ trọng lượng khối bê tông + đất và hình học đuôi chữ T, không cần cốt gia cường rải vào khối đắp. MSE Reinforced Earth® cần dải cốt (GeoStrap/thép) phân bố trong toàn bộ khối đắp phía sau — tối ưu cho tường cao, tải trọng lớn và chiều dài đắp dài. Chọn T-Wall™ khi diện tích phía sau tường bị hạn chế hoặc khi không thể đưa cốt vào đất đắp.
T-Wall™ có chịu được tải trọng động đất không?
Có — kỹ sư Geoquest tích hợp phân tích tải trọng động đất vào quy trình thiết kế T-Wall™ cùng với các yếu tố: độ cao mực nước, thoát nước, tải trọng xe cộ, và các kết cấu gắn trên đỉnh tường (rào chắn, thanh lan can, trụ chiếu sáng). Khả năng chịu động đất phụ thuộc điều kiện địa chất và vùng địa chấn — cần phân tích thiết kế theo dự án cụ thể.
Kiểu Standard và Inverted T-Wall™ khác nhau thế nào?
Standard: đuôi cấu kiện ở lớp đáy dài nhất, giảm dần theo chiều cao — phù hợp cho đa số trường hợp tường chắn tự do. Inverted: đuôi ngắn ở đáy, tăng dần theo chiều cao — áp dụng trong điều kiện địa chất nền đặc thù hoặc tối ưu khối lượng đào. Cả hai đều giảm khối lượng đào móng và đắp đất so với tường trọng lực truyền thống cùng chiều cao.
T-Wall™ có cần tính toán kỹ thuật riêng hay chỉ cần mua cấu kiện về lắp?
Bắt buộc phải có tính toán kỹ thuật riêng cho từng dự án — đây là yêu cầu bắt buộc của Geoquest và là điều kiện để đảm bảo an toàn kết cấu. Kỹ sư sẽ phân tích 6 điều kiện ổn định (nội tại và tổng thể), tính toán kích thước đuôi theo từng lớp, lựa chọn kiểu Standard/Inverted, và kết hợp thiết kế thoát nước. Hoá chất Xây dựng PT phối hợp với đội kỹ sư Geoquest cung cấp dịch vụ tư vấn thiết kế và hồ sơ kỹ thuật theo yêu cầu dự án.
Vật liệu đắp tái chế có thể dùng trong T-Wall™ không — điều kiện gì?
Có — T-Wall™ cho phép sử dụng vật liệu đắp tái chế, với điều kiện vật liệu đáp ứng yêu cầu về độ chặt đầm, góc ma sát trong và hạt cỡ thiết kế. Đây là lợi thế về chi phí và môi trường (ESG) so với MSE yêu cầu đất lựa chọn nghiêm ngặt hơn. Danh sách vật liệu chấp nhận được xác nhận qua thiết kế từng dự án — tư vấn kỹ sư Geoquest/PT để xác định.
T-Wall™ đã được phê duyệt cho đường cao tốc và đường sắt ở Việt Nam chưa?
T-Wall™ chưa có tiêu chuẩn áp dụng riêng đã được Bộ GTVT Việt Nam chính thức phê duyệt (tính đến thời điểm hiện tại). Tại Bắc Mỹ, hệ đã được hầu hết cơ quan quản lý cao tốc và đường sắt phê duyệt. Đối với dự án tại Việt Nam, cần lập hồ sơ thiết kế theo phê duyệt của chủ đầu tư hoặc tư vấn giám sát. Liên hệ PT để được hỗ trợ chuẩn bị hồ sơ kỹ thuật phù hợp.
