Lưới phủ mái dốc Drapery – kiểm soát đá rơi chủ động/bị động
Liên hệ
Hệ lưới thép phủ trực tiếp lên mái đá, ghim/neo bằng TerraNail™ & TerraAnchor™, khống chế đá rời/vật liệu phong hoá ngay tại nguồn — giải pháp chủ động, khác với hàng rào chống đá rơi (passive) chỉ hứng đá sau khi đã rơi tự do.
RECTANGULAR ≥400 MPa
CÓ / KHÔNG NEO
CƠ CHẾ CHỦ ĐỘNG (ACTIVE)
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
LƯỚI PHỦ MÁI DỐC DRAPERY

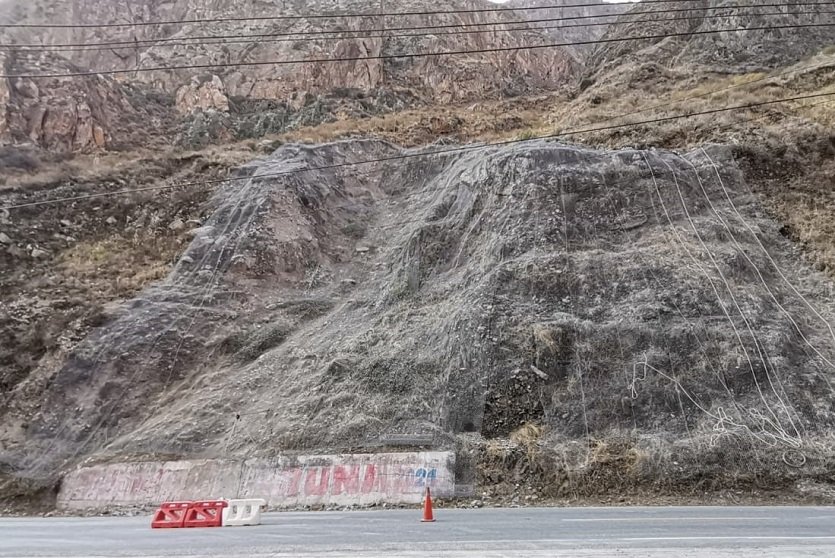

Drapery System là một màng lưới linh hoạt (flexible wire mesh membrane) trải trực tiếp lên bề mặt mái đá tự nhiên hoặc mái đào, dùng để chịu áp lực bề mặt do khối đất/đá mất ổn định gây ra. Lưới được ghim và neo vào mái thông qua hệ đinh đất và neo đất chuyên dụng, khống chế đá vụn/mảnh phong hoá không mobilize (di chuyển tự do) về phía hạ tầng bên dưới — đây là cơ chế chủ động (active), khác hẳn hàng rào chống đá rơi passive chỉ can thiệp sau khi đá đã rơi.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Cơ chế chủ động — giữ đá/vật liệu ngay tại vị trí phát sinh, ngăn hình thành khối rơi tự do quãng đường xa.
- ▸ 2 loại mắt lưới theo mức độ rủi ro: High tensile mesh (dây tráng phủ, cường độ kéo tối thiểu 1.770 MPa) cho mái mất ổn định cao; Rectangular mesh (dây tráng phủ, cường độ kéo tối thiểu 400 MPa, đa dạng đường kính & độ bền mắt lưới) cho điều kiện tiêu chuẩn.
- ▸ Kết hợp hệ TerraNail™ (đinh đất) & TerraAnchor™ (neo đất) — ghim/neo lưới bám sát bề mặt, chống trồi/tách lưới khi vật liệu dịch chuyển.
- ▸ Thi công nhanh, ít can thiệp kết cấu nền, phù hợp không gian hạn chế trên vách dốc đứng khó tiếp cận.
- ▸ Dây thép tráng phủ chống ăn mòn — độ bền cao trong điều kiện phơi nhiễm ngoài trời dài hạn.
- ▸ Có/không cần neo tuỳ mức độ ổn định mái — kỹ sư Geoquest khảo sát và quyết định cấu hình theo từng công trình.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không hấp thụ năng lượng va đập lớn của đá tảng rơi tự do quãng đường xa — đó là vai trò Rockfall Barrier (Trumer) passive, phân loại SEL/MEL theo kJ.
- ✗ Không thay thế thiết kế neo đất/tường chắn khi mái có nguy cơ trượt khối sâu — Drapery chỉ khống chế bề mặt.
- ✗ Không phải giải pháp chống xói mòn đất/phủ xanh mái taluy đất (đó là vai trò TerraGreen/GeoMat TRM).
- ✗ Không có bảng thông số cố định dạng “sản phẩm đóng gói” — cấu hình mắt lưới, đường kính dây, mật độ neo do kỹ sư tính riêng theo dự án.
Giải pháp lưới phủ mái dốc chủ động, kiểm soát đá rời/vật liệu phong hoá ngay tại mái đá tự nhiên hoặc mái đào — thường phối hợp TerraNail™/TerraAnchor™. Khác biệt cốt lõi với Rockfall Barrier (Trumer): Drapery ngăn đá rời ngay tại nguồn, Barrier hứng đá đã rơi tự do.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Mái đá tự nhiên/mái đào có dấu hiệu phong hoá, đá rời, nguy cơ tách khối bề mặt.
- ▸ Taluy dương đường đèo, đường sắt qua vùng núi đá có lịch sử đá lăn.
- ▸ Vách mỏ lộ thiên, mái đào công trình ngầm cần ổn định bề mặt.
- ▸ Khu vực hạ tầng quan trọng (cao tốc, đường sắt, khu dân cư) nằm dưới chân mái đá dốc.
- ▸ Công trình cần giải pháp ít xâm lấn, thi công nhanh trên địa hình dốc đứng khó tiếp cận.
- ▸ Mái có nguy cơ trượt khối kết hợp đá rời bề mặt — phối hợp cùng TerraNail/TerraAnchor.
✗ KHÔNG KHUYẾN CÁO
- ✗ Đá tảng lớn rơi tự do quãng đường xa cần hấp thụ năng lượng va đập lớn → dùng Rockfall Barrier (Trumer), phân loại SEL/MEL theo kJ.
- ✗ Mái đất xói mòn bề mặt, cần phủ xanh → dùng TerraGreen/GeoMat TRM.
- ✗ Trượt sâu khối lượng lớn không có đá rời bề mặt → cần hệ neo đất/tường chắn có cốt độc lập.
- ✗ Dòng bùn đá theo khe suối → dùng Debris Flow Barrier (Gully Net/Debris Catcher).
HAI LOẠI MẮT LƯỚI
DRAPERY SYSTEM
Dây thép tráng phủ chống ăn mòn, cường độ kéo tối thiểu 1.770 MPa. Dùng cho mái mất ổn định cao, khối lượng đá rời tiềm ẩn lớn, cần khả năng chịu tải bề mặt tối đa.
Dây thép tráng phủ, cường độ kéo tối thiểu 400 MPa, có sẵn nhiều đường kính dây & độ bền mắt lưới khác nhau tuỳ theo địa chất và hình học mái cần bảo vệ — phù hợp điều kiện rủi ro tiêu chuẩn.
Phối hợp TerraNail™ (đinh đất) &/hoặc TerraAnchor™ (neo đất) để ghim lưới bám sát mái — chiều dài, đường kính & mật độ neo tính theo khảo sát địa chất, độ dốc, chiều cao mái của từng công trình.
Chủ động (active) — khác biệt kỹ thuật với Rockfall Barrier passive (hấp thụ năng lượng va đập tới ~5.000 kJ theo EAD 340059, phân loại SEL/MEL) vốn chỉ can thiệp sau khi đá đã rơi tự do.
Drapery là giải pháp thiết kế theo công trình, không phải sản phẩm đóng gói cố định. Cấu hình mắt lưới cụ thể (loại lưới, đường kính dây, kích thước mắt, mật độ & chiều dài neo TerraNail/TerraAnchor) được kỹ sư Geoquest/PT tính toán riêng theo hồ sơ khảo sát địa chất, độ dốc, chiều cao mái và khối lượng đá tiềm ẩn của từng dự án. Nguồn kỹ thuật: Geoquest Group — Rockfall protection / Rockfall protection nets.
ỨNG DỤNG ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Với từng hạng mục dưới đây, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đề xuất cấu hình lưới & hệ neo, cung ứng vật tư Geoquest đến thi công lắp đặt & nghiệm thu — không chỉ giao vật tư rồi dừng lại.
HƯỚNG DẪN THI CÔNG
TRÊN MÁI ĐÁ DỐC
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp địa kỹ thuật Geoquest, không dừng lại ở việc giao vật tư đến công trình.
KHẢO SÁT ĐỊA CHẤT
Đánh giá độ dốc, chiều cao mái, mức độ phong hoá, khối lượng đá tiềm ẩn — làm cơ sở chọn loại mắt lưới (High tensile/Rectangular) và bố trí hệ neo.
LẮP ĐẶT TERRANAIL/TERRAANCHOR
Khoan & lắp đặt đinh đất/neo đất theo mật độ, chiều dài thiết kế — làm điểm ghim cho lưới phủ bên trên.
TRẢI & CĂNG LƯỚI
Trải lưới (High tensile/Rectangular) từ đỉnh xuống chân mái, căng đều và cố định vào hệ neo, chồng mí đúng thiết kế.
NGHIỆM THU & GIÁM SÁT
Kiểm tra độ căng lưới, điểm neo, chồng mí. Giám sát định kỳ sau các đợt mưa lớn/rung chấn để phát hiện sớm dấu hiệu bất thường.
Bảo quản cuộn lưới nơi khô ráo trước khi lắp. Thi công trên vách dốc bắt buộc trang bị đầy đủ PPE (dây an toàn, mũ bảo hộ, giày chống trượt) và có phương án tiếp cận an toàn.
Mật độ & chiều dài neo không đủ là nguyên nhân phổ biến nhất gây trồi/tách lưới. Với mái vừa có đá rời vừa có nguy cơ trượt khối sâu, phải bổ sung neo đất/tường chắn độc lập, không chỉ dựa vào lưới phủ.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG GIẢI PHÁP KIỂM SOÁT ĐÁ RƠI
| Giải pháp | Cơ chế | Đối tượng | Ưu / nhược |
|---|---|---|---|
| Drapery System ⭐ | Chủ động (active) | Đá rời bề mặt | Ngăn đá tại nguồn, thi công nhanh, ít xâm lấn; không hấp thụ va đập lớn. |
| Rockfall Barrier (Trumer) | Bị động (passive) | Đá tảng rơi tự do | Hấp thụ năng lượng va đập tới ~5.000 kJ (SEL/MEL); không ngăn đá rời từ đầu. |
| Rọ đá / thảm đá | Khối đá cứng hoá | Xói lở/ổn định mái | Chịu dòng chảy mạnh; nặng, tốn đá, thi công lâu trên vách dốc đứng. |
| Phun vữa/bê tông mái đá | Cứng hoá bề mặt | Đá phong hoá nhẹ | Ổn định tức thời; đắt, không thoát nước, dễ nứt/bong theo thời gian. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Mái đá phong hoá, đá rời bề mặt, cần xử lý ngay tại nguồn: → Drapery System (High tensile hoặc Rectangular mesh).
- ▸ Đá tảng lớn có nguy cơ rơi tự do quãng đường xa: → Kết hợp Rockfall Barrier (Trumer) →
- ▸ Mái có nguy cơ trượt khối kèm đá rời: → Bổ sung TerraNail™/TerraAnchor™ →
CÂU HỎI THƯỜNG GẶP
TỪ NHÀ THẦU & KỸ SƯ HẠ TẦNG
Rockfall Barrier (Trumer) — Rào chắn đá rơiGiải pháp bị động cho đá tảng lớn rơi tự do quãng đường xa→
TerraGreen® / GeoMat — Chống xói mòn phủ xanhCho mái đất xói mòn bề mặt — khác bản chất kỹ thuật với Drapery→
MÁI ĐÁ CÓ DẤU HIỆU
ĐÁ RỜI, PHONG HOÁ?
Gửi mô tả hiện trạng mái, độ dốc, chiều cao & hình ảnh thực tế — kỹ sư Hoá chất PT sẽ khảo sát, đề xuất loại mắt lưới, cấu hình neo TerraNail/TerraAnchor và báo giá Drapery System trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
