TerraTextile™ NW – Vải địa kỹ thuật không dệt
Liên hệ
ISO 10319 · ISO 12236
Vải địa kỹ thuật không dệt xuyên kim (needle-punched), dệt từ sợi Polypropylene (PP) carded — đặt giữa nền đất yếu và lớp base/sub-base để ngăn xáo trộn đất–đá, lọc giữ hạt mịn và duy trì khả năng thoát nước lâu dài. Dòng sản phẩm đa cấp độ định lượng (g/m²), cấu hình theo điều kiện địa kỹ thuật từng dự án.
Thoát nước trong mặt phẳng
Bọc ống/đá dăm
Đa cấp độ 135–600+ g/m²
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TerraTextile™ NW hoạt động theo nguyên lý nào? / How does it work?
TerraTextile™ NW là vải địa kỹ thuật không dệt, sản xuất bằng phương pháp xuyên kim (needle-punching): sợi Polypropylene (PP) được định hướng cơ học thành màng sợi thưa (carded web), sau đó kim xuyên ép liên tục để cài chặt các sợi vào nhau, kết hợp kéo-giãn (drafting) và xử lý nhiệt để ổn định cấu trúc. Kết quả là một tấm vải có cấu trúc 3 chiều ngẫu nhiên với hàng nghìn lỗ rỗng vi mô — vừa đủ nhỏ để giữ hạt đất mịn, vừa đủ thông thoáng để nước thấm qua tự do.
Khác với cốt gia cường (ArmaGrid®, ArmaLynk®) hoạt động bằng tương tác ma sát đất–cốt để chịu kéo, TerraTextile™ NW hoạt động chủ yếu theo nguyên lý thuỷ lực & cơ học bề mặt: ngăn xáo trộn vật lý giữa hai lớp đất khác tính chất (separation), lọc giữ hạt mịn trong khi cho nước đi qua (filtration), và dẫn thoát nước trong chính mặt phẳng vải khi cần (in-plane drainage).
- Không phải cốt chịu kéo gia cường nền chính — vải không dệt có độ giãn cao nhưng cường độ kéo thấp hơn nhiều so với vải dệt (TerraTextile™ W) hay lưới địa kỹ thuật (ArmaGrid®/ArmaLynk®). Khi cần gia cường nền đất yếu chịu tải trọng (đường/cao tốc/sân bay trên đất yếu), giải pháp chính là lưới/vải dệt, vải không dệt chỉ đóng vai trò phân cách đi kèm.
- Không phải màng chống thấm tuyệt đối — vải không dệt cho nước thấm qua có kiểm soát (permeable), khác hoàn toàn với màng HDPE hoặc lớp sét địa kỹ thuật TerraLine™ GCL dùng để chống thấm hoàn toàn.
- Không thay thế lớp đá base/sub-base — vải chỉ bảo toàn đặc tính của lớp đá, không gánh tải trọng thay đá.
- Không tự chống được xói mòn mái dốc đứng/lưu lượng lớn — với mái dốc dốc đứng hoặc dòng chảy mạnh, cần kết hợp thảm chống xói TerraGreen®/GeoMat hoặc tấm bê tông khuôn TechRevetment™.
Phạm Vi Ứng Dụng / Scope of Application
- Lớp phân cách giữa nền đất yếu & lớp base/sub-base đường, cao tốc, sân bay, bãi container/logistics

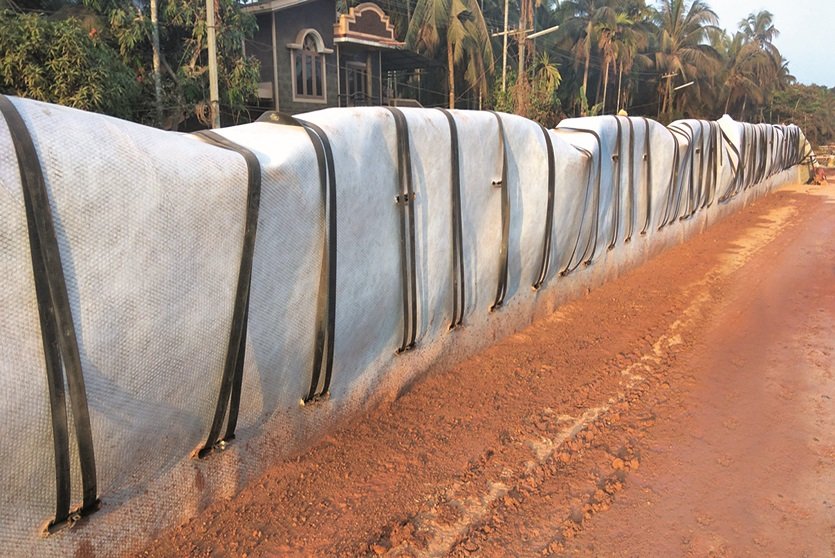

- Bọc hệ ống/lớp đá thoát nước ngầm (rãnh thoát nước, ống PVC/HDPE đục lỗ)

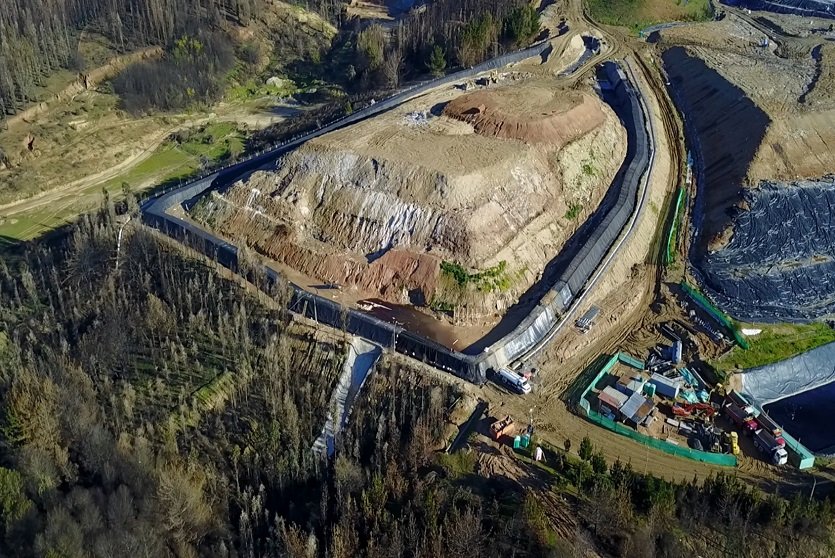

- Lớp lọc bảo vệ màng chống thấm HDPE/GCL tại bãi chôn lấp, hồ chứa nước thải
- Lớp phân cách dưới đê kè, kênh mương, công trình thuỷ lợi
- Hàng rào lắng cát tạm thời (silt fence) trong giai đoạn thi công
- Lớp phủ trung gian (interlayer) hạn chế nứt phản ánh mặt đường nhựa cải tạo
- Gia cường chịu kéo nền đất yếu cần cốt cường độ cao → dùng TerraTextile™ W (dệt) hoặc ArmaGrid®/ArmaLynk®
- Chống thấm tuyệt đối hầm/hồ chứa nước/bãi rác → dùng màng HDPE + TerraLine™ GCL
- Chống xói mòn mái dốc đứng/dòng chảy vận tốc cao một mình → kết hợp TerraGreen®/GeoMat hoặc TechRevetment™
- Mái dốc có nguy cơ trượt sâu (deep-seated slope failure) → cần neo đất TerraNail™/TerraAnchor™, không xử lý bằng lớp vải mặt
Thông Số Kỹ Thuật Điển Hình / Typical Technical Range
TerraTextile™ NW là một dòng sản phẩm đa cấp độ định lượng (g/m²), không phải một SKU cố định duy nhất — đúng với bản chất Geoquest cung cấp giải pháp thiết kế theo công trình. Bảng dưới trình bày dải thông số kỹ thuật điển hình của vải địa kỹ thuật không dệt PP needle-punched theo các nhóm tiêu chuẩn ISO/EN/ASTM thường dùng để đặc tả sản phẩm này trong hồ sơ thiết kế. Cấp độ cụ thể (định lượng, cường độ kéo, AOS) cho từng dự án được kỹ sư Geoquest/PT xác định theo điều kiện địa kỹ thuật, tải trọng thi công và yêu cầu lọc/thoát nước thực tế — TDS chính thức theo cấp độ được chọn sẽ cung cấp kèm hồ sơ chào giá.
| Chỉ tiêu / Property | Dải giá trị điển hình | Tiêu chuẩn thử nghiệm |
|---|---|---|
| Vật liệu xơ sợi | 100% Polypropylene (PP), xuyên kim (needle-punched) | — |
| Định lượng (mass per unit area) | 135 – 600+ g/m² | EN ISO 9864 / ASTM D5261 |
| Cường độ kéo dải rộng (wide-width tensile) | 7 – 30+ kN/m (theo cấp độ) | ISO 10319 |
| Độ giãn dài khi đứt | 40 – 90% | ISO 10319 |
| Kháng xuyên thủng CBR (CBR puncture resistance) | 1.000 – 5.000+ N | ISO 12236 |
| Kích thước lỗ biểu kiến (AOS — O90) | ≈ 0,08 – 0,20 mm | EN ISO 12956 |
| Hệ số thấm nước theo phương vuông góc | 10⁻¹ – 10⁻³ m/s (theo cấp độ) | EN ISO 11058 |
| Kháng UV (giữ cường độ sau phơi sáng) | ≥ 70% sau 500 giờ (tuỳ lớp ổn định hoá UV) | ASTM D4355 |
| Độ bền hoá học | Kháng hầu hết acid/kiềm đất tự nhiên, pH 3–12; không phân huỷ sinh học | Tham chiếu thực hành ngành |
| Khổ cuộn | Khổ rộng tiêu chuẩn theo nhà máy (chi tiết trong TDS từng cấp độ) | — |
Dự Án Thực Tế / Reference Projects
Quy Trình Thi Công / Installation Workflow
San gạt & đầm chặt nền theo cao độ thiết kế, loại bỏ vật sắc nhọn (đá nhọn, rễ cây) có thể đâm rách vải. Trải vải theo hướng cuộn, chồng mép tối thiểu 30–50cm (tuỳ hồ sơ thiết kế), tránh kéo căng quá mức làm giảm độ giãn dự trữ của vải.
Cố định mép chồng bằng cọc ghim, đá dằn tạm hoặc đường may chuyên dụng (sewing/heat-bonding) theo yêu cầu thiết kế — đảm bảo không hở mạch nối gây mất chức năng phân cách/lọc tại vị trí nối.
Đắp lớp base/đá ngay sau khi trải vải, tránh để vải lộ ngoài UV kéo dài; đầm chặt theo lớp (lift) tránh xe nặng di chuyển trực tiếp trên vải chưa phủ. Nghiệm thu theo biên bản kèm chứng nhận CO/CQ lô hàng.
Bảo quản cuộn vải nơi khô, tránh tiếp xúc UV trực tiếp kéo dài trước khi thi công; tránh kéo lê vải qua bề mặt sắc nhọn khi vận chuyển nội bộ công trình.
Không thi công khi nền còn đọng nước/bùn nhão chưa đạt độ chặt yêu cầu — vải không thay thế việc xử lý nền yếu cục bộ trước khi trải.
So Sánh Giải Pháp Vải/Lớp Phân Cách Địa Kỹ Thuật
| Tiêu chí | ⭐ TerraTextile™ NW (không dệt) | TerraTextile™ W (dệt) | Geotextile PET dệt thường | Không dùng lớp phân cách |
|---|---|---|---|---|
| Chức năng chính | Phân cách / lọc / thoát nước | Phân cách + chịu kéo cao | Phân cách + áp lực thuỷ tĩnh | Không có |
| Độ giãn dài | Cao (40–90%) — chịu biến dạng nền tốt | Thấp hơn, cường độ cao | Trung bình | — |
| Khả năng lọc/thấm theo mặt phẳng | Tốt — cấu trúc 3D nhiều lỗ rỗng | Hạn chế hơn (cấu trúc lưới đan) | Khá tốt, tuỳ định lượng | — |
| Ứng dụng phù hợp nhất | Base/sub-base đường, bọc ống thoát nước, lọc bảo vệ màng HDPE | Nền đất rất yếu cần cốt chịu kéo | Phân cách thông thường, ngân sách hạn chế | Rủi ro lún/trộn lẫn base sớm |
| Khi nào chọn | Cần đa năng phân cách + lọc + thoát nước trong 1 lớp | Khi vừa cần phân cách vừa cần gia cường chịu kéo nhẹ | Khi không yêu cầu kỹ thuật cao, thi công đơn giản | Không khuyến cáo trên nền yếu |
Hỏi Đáp Kỹ Thuật / Technical Q&A
Vải địa kỹ thuật không dệt (TerraTextile™ NW) khác vải dệt (TerraTextile™ W) ở điểm nào, khi nào dùng loại nào?
Vải không dệt (NW) có cấu trúc sợi ngẫu nhiên 3 chiều, độ giãn cao (40–90%), ưu thế về lọc/thoát nước; vải dệt (W) có cấu trúc sợi đan vuông góc, cường độ kéo cao hơn nhưng độ giãn thấp hơn, ưu thế khi cần phân cách kèm gia cường chịu kéo nhẹ. Trên nền đất rất yếu cần chịu tải sớm, TVTK thường chọn W hoặc kết hợp NW với lưới ArmaGrid®/ArmaLynk® theo tính toán riêng.
Lớp base đường bị “ô nhiễm” do bùn đất nền trào lên nghĩa là gì, TerraTextile™ NW xử lý ra sao?
Dưới tải trọng xe lặp lại + nước mưa, đất nền yếu (sét/bùn) có thể bị bơm (pumping) lên trộn lẫn lớp đá base, làm giảm mô-đun đàn hồi thiết kế của áo đường chỉ sau vài mùa khai thác. Lớp TerraTextile™ NW đặt giữa hai lớp ngăn hiện tượng này về mặt cơ học trong khi vẫn cho nước thấm qua, giữ nguyên đặc tính chịu lực của đá base trong suốt tuổi thọ thiết kế.
TerraTextile™ NW có chống thấm được không?
Không. Vải không dệt là lớp thấm có kiểm soát (permeable) — cho nước đi qua theo phương vuông góc và trong mặt phẳng vải, ngược hoàn toàn với màng chống thấm HDPE hoặc lớp sét địa kỹ thuật TerraLine™ GCL. Khi công trình cần chống thấm tuyệt đối (hầm, hồ chứa, bãi rác), TerraTextile™ NW chỉ đóng vai trò lớp lọc bảo vệ phía trên/dưới màng chống thấm, không thay thế màng.
Bọc ống thoát nước bằng vải không dệt có bị tắc nghẽn (clogging) theo thời gian không?
Nguy cơ tắc nghẽn tồn tại với mọi vật liệu lọc nếu chọn sai cấp độ AOS so với cấp phối hạt đất tại chỗ. Geoquest/PT khảo sát đường cấp phối hạt đất nền trước khi đề xuất cấp độ vải phù hợp (AOS tương thích) — đây là lý do TerraTextile™ NW không bán theo 1 quy cách cố định mà theo cấu hình dự án.
Mái dốc/bờ biển có dòng chảy mạnh, dùng riêng TerraTextile™ NW có đủ chống xói không?
Không đủ cho mái dốc đứng hoặc vận tốc dòng chảy cao. TerraTextile™ NW phù hợp làm lớp lọc nền dưới các giải pháp bảo vệ mặt như thảm chống xói TerraGreen®/GeoMat hoặc tấm bê tông khuôn TechRevetment™ — kết hợp đúng lớp theo hồ sơ thiết kế thuỷ lực, không dùng vải đơn lẻ chống xói chủ động.
Tuổi thọ thiết kế của TerraTextile™ NW là bao lâu?
Theo BS 8006/EN 13251/ISO 13431, tuổi thọ thiết kế geosynthetic được phân theo hạng mục công trình (tạm thời 1–5 năm; thông thường 25–60 năm) và theo điều kiện môi trường giả định (pH đất, mức UV trước khi phủ, mức ăn mòn hoá học) — không phải một con số tuyệt đối cho mọi điều kiện. Với chức năng phân cách/lọc dưới lớp đắp kín (không phơi UV), tuổi thọ thực tế thường vượt xa tuổi thọ thiết kế tối thiểu nếu thi công đúng quy trình.
Hồ sơ kỹ thuật nào đi kèm để đưa vào hồ sơ thầu?
PT cung cấp TDS theo cấp độ được chọn, chứng nhận CO/CQ lô hàng nhập khẩu, và khi cần — báo cáo/kết quả thử nghiệm theo ISO 10319/ISO 12236/EN ISO 12956 từ nhà máy Geoquest. Liên hệ Zalo/hotline để nhận bộ hồ sơ phù hợp với yêu cầu hồ sơ mời thầu của dự án.
Sản Phẩm Liên Quan & Tài Liệu Kỹ Thuật
Tránh hư hỏng nền đường vì lớp base bị “ô nhiễm” đất yếu
PT khảo sát địa kỹ thuật, đề xuất cấp độ TerraTextile™ NW phù hợp và thi công trọn gói tại công trình. Cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
