SikaBiresin® F190 | Nhựa polyurethane đúc nhanh không chất độn độ co ngót thấp
Liên hệ
ĐÚC NHANH KHÔNG CHẤT ĐỘN — CÓ THỂ ĐỘN AX150 // POLYURETHANE 2 THÀNH PHẦN — ĐỘ CO NGÓT THẤP
SikaBiresin® F190 | Nhựa PUR đúc nhanh co ngót thấp
Nhựa PUR 2 thành phần, độ co ngót thấp nhất nhóm, độn được SikaBiresin AX150 để đúc đến 50mm. Cường độ nén cao nhất nhóm (35–47 MPa), phù hợp negatives/masters chính xác.
NÉN 35–47 MPA
ĐÚC ĐẾN 50MM
*Nguồn: PDS SikaBiresin® F190, Sika, 02/2026.
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer cùng nhiều thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
SikaBiresin® F190
Theo PDS chính hãng (Version 02.01, 02/2026), SikaBiresin® F190 gồm thành phần A (polyol, beige) và B (isocyanate gốc MDI, hổ phách), có thể dùng độc lập (không độn) hoặc kết hợp với SikaBiresin® AX150 (bột nhôm hydroxide, trắng) theo tỷ lệ tối đa 360 phần khối lượng trên 100:100 nhựa. Bản không độn (post-cure 16h/70°C) cho Shore D68, cường độ uốn 40 MPa, Tg 90°C; bản có độn 360 phần cho Shore D76 cao hơn nhưng độ bền va đập giảm còn 4 kJ/m² (so với 20 kJ/m² bản không độn) — đánh đổi giữa độ cứng và độ dẻo dai khi thêm chất độn.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Độ co ngót thấp nhất trong nhóm 3 sản phẩm có độn AX150 (F160/F180/F190)
- ▸ Có thể đúc đến 50mm trong một lượt khi có độn AX150 (theo brochure Sika)
- ▸ Độ nhớt thấp ngay cả khi có độn — dễ đổ khuôn khối lượng lớn
- ▸ Compressive strength 35 MPa (không độn) / 47 MPa (có độn) — cao nhất nhóm F160/F180/F190
- ▸ Tỷ lệ trộn thân thiện 100:100, chất độn AX150 thêm theo tỷ lệ tuỳ chỉnh 0–360 phần
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ KHÔNG phải bản chịu va đập cao — bản có độn chỉ đạt 4 kJ/m² (thấp nhất nhóm F160/F180/F190)
- ✗ KHÔNG có Shore hardness cao nhất nhóm — F160 (D75/D82) và F180 (D70/D80) đều cao hơn hoặc tương đương
- ✗ KHÔNG khuyến cáo cho người dùng không chuyên — PDS yêu cầu người dùng có kinh nghiệm
Lựa chọn co ngót thấp nhất khi cần độ chính xác kích thước cao cho negatives/masters/mock-up quy mô vừa đến lớn (có độn AX150).
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Đúc negatives, khuôn masters, mock-up cần độ chính xác kích thước cao
- ▸ Đúc khối lượng lớn (đến 50mm) khi kết hợp với SikaBiresin® AX150
- ▸ Ứng dụng ưu tiên độ co ngót thấp hơn độ bền va đập
- ▸ Chi tiết cần cường độ nén cao (35–47 MPa tuỳ có/không độn)
✗ KHÔNG KHUYẾN CÁO
- ✗ Chi tiết cần độ bền va đập cao — nên chọn F160 hoặc F180 (va đập cao hơn ở cả 2 trạng thái)
- ✗ Chi tiết nhỏ không cần độn — có thể dùng F31/F320/F38 kinh tế hơn cho khối lượng nhỏ
- ✗ Ứng dụng cần Shore hardness rất cao — F160 cho D82 khi có độn (cao hơn F190 D76)
Đúc negatives, mock-up, khuôn masters co ngót thấp
TECHNICAL DATA SHEET
THÔNG SỐ ĐẦY ĐỦ
📎 Nguồn số liệu: Product Data Sheet SikaBiresin® F190, Sika Deutschland CH AG & Co KG, Version 02.01 (02/2026).
| Thông số | Giá trị | Tiêu chuẩn |
|---|---|---|
| Gốc sản phẩm | Polyurethane 2 thành phần, độn được AX150 | PDS 02/2026 |
| Màu sắc (A / B / hỗn hợp) | Beige / Hổ phách / Beige | |
| Tỷ lệ trộn (A:B:AX150, khối lượng) | 100:100:(0–360) | |
| Độ nhớt hỗn hợp không độn / có độn AX150 | 125 mPa·s / ~2.000 mPa·s | CQP029-4 |
| Pot life không độn / có độn (200g, 23°C) | 7 phút 30 giây / 11 phút | CQP021-4 |
| Thời gian tháo khuôn (10mm không độn / 40mm có độn) | 180 phút / 105 phút | |
| Độ cứng Shore D (không độn / có độn 360 phần) | 68 / 76 | CQP023-1 / ISO 868 |
| Cường độ nén (không độn / có độn) | 35 MPa / 47 MPa | CQP028-5 / ISO 604 |
| Cường độ uốn (không độn / có độn) | 40 MPa / 30 MPa | CQP027-2 / ISO 178 |
| Mô đun uốn (không độn / có độn) | 1.250 MPa / 4.000 MPa | CQP027-2 / ISO 178 |
| Độ bền va đập (không độn / có độn) | 20 kJ/m² / 4 kJ/m² | CQP038-2 / ISO 179 |
| Độ co ngót (10mm không độn / 40mm có độn) | 5,5 mm/m / 3,5 mm/m | CQP014-5 |
| Hệ số giãn nở nhiệt CTE (không độn / có độn) | 155 / 90 ×10⁻⁶ 1/K | CQP053-1 / ISO 11359 |
| Tg TMA (không độn / có độn) | 90°C / 93°C | CQP053-1 / ISO 11359 |
| Hạn sử dụng (F190 A&B / AX150) | 12 tháng / 24 tháng |
ISO 178
ISO 179
ISO 11359
PDS SIKA 02/2026
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Hạng mục đúc negatives/mock-up khối lượng lớn
HƯỚNG DẪN THI CÔNG
& LƯU Ý QUAN TRỌNG
XÁC ĐỊNH CÓ CẦN ĐỘN AX150 KHÔNG
Với độ dày 5–40mm, nên dùng SikaBiresin® AX150 để giảm co ngót và toả nhiệt; nếu không cần độn, trộn trực tiếp A:B 100:100.
TRỘN ĐỀU CHẤT ĐỘN VÀO TỪNG THÀNH PHẦN
Nếu dùng độn, chia đều lượng AX150 và trộn đồng nhất vào từng thành phần A và B riêng biệt trước khi trộn 2 thành phần với nhau.
ĐỔ TRONG POT LIFE (7’30” HOẶC 11′)

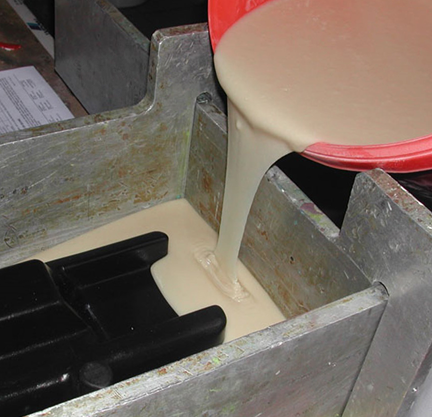

Trộn 2 thành phần (đã có độn nếu cần), đổ ngay vào khuôn từ điểm sâu nhất trong thời gian pot life tương ứng.
THÁO KHUÔN & HẬU XỬ LÝ NẾU CẦN
Tháo khuôn sau 105–180 phút tuỳ độ dày/có độn; hậu xử lý thêm nhiệt có thể cải thiện cơ tính cuối cùng, dùng khuôn đỡ (conformer) nếu chi tiết nặng/phức tạp.
Trộn đều chất độn AX150 vào từng thành phần trước khi trộn 2 thành phần
Bảo quản F190 (A&B) và AX150 riêng biệt ở 15–25°C trong bao bì kín; AX150 có hạn sử dụng dài hơn (24 tháng) so với F190 (12 tháng).
Chia đều lượng chất độn AX150 vào cả 2 thành phần trước khi trộn — không trộn toàn bộ filler vào một thành phần duy nhất để tránh sai lệch tỷ lệ phản ứng.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG SẢN PHẨM
| Sản phẩm | Gốc | Vị trí/Vai trò | Ưu điểm | Link |
|---|---|---|---|---|
| SikaBiresin® F31 | PUR 2TP không chất độn | Chi tiết thành mỏng, mô hình tỉ lệ nhỏ | Pot life nhanh nhất nhóm cùng F38 (~2 phút) | Xem → |
| SikaBiresin® F320 | PUR 2TP không chất độn | Prototype, mô hình tỉ lệ nhỏ — không mùi | Tg cao nhất trong nhóm 5 SP thành mỏng/prototype (103°C) | Xem → |
| SikaBiresin® F38 | PUR 2TP không chất độn | Chi tiết thành mỏng, độ nhớt thấp | Độ nhớt thấp nhất nhóm (35 mPa·s) — dễ đổ chi tiết mảnh | Xem → |
| SikaBiresin® F150 | PUR 2TP không chất độn | Tay nắm leo núi (climbing holds) | Độ bền va đập/mài mòn cao, pha màu với SikaBiresin Colour Paste | Xem → |
| SikaBiresin® F155 | PUR 2TP không chất độn (dùng chung hardener F150) | Tay nắm leo núi hiệu suất cao hơn F150 | Va đập/uốn cao nhất nhóm (78 kJ/m², 87 MPa) | Xem → |
| SikaBiresin® F160 | PUR 2TP, có thể độn AX150 | Mẫu nhỏ chịu nhiệt — negatives/masters/mock-up | Tg cao nhất toàn nhóm 8 SP (110°C, bản không độn) | Xem → |
| SikaBiresin® F180 | PUR 2TP, có thể độn AX150 | Mock-up/negative chịu va đập | Cân bằng tốt độ nhớt thấp + va đập khá (18 kJ/m²) | Xem → |
| SikaBiresin® F190 ⭐ | PUR 2TP, có thể độn AX150 | Mock-up/negative co ngót thấp nhất nhóm | Co ngót thấp nhất, đổ dày đến 50mm khi có độn AX150 | — |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu cần co ngót thấp nhất cho negatives/masters chính xác: → Dùng SikaBiresin® F190
- ▸ Nếu cần độ bền va đập cao hơn ở cả 2 trạng thái: → Chuyển sang F160 hoặc F180
- ▸ Nếu chỉ đúc chi tiết nhỏ không cần độn: → Cân nhắc F31/F320/F38 kinh tế hơn
CÂU HỎI THƯỜNG GẶP
TỪ MODEL MAKER & KỸ SƯ
CẦN TƯ VẤN
SikaBiresin® F190?
Cung cấp khối lượng mẫu/khuôn cần làm, kích thước, độ chi tiết bề mặt hoặc bản vẽ CNC — kỹ sư Hoá chất PT sẽ tư vấn loại paste phù hợp và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “SikaBiresin® F190 | Nhựa polyurethane đúc nhanh không chất độn độ co ngót thấp”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
