SikaBiresin® PX521 | Thành phần A (Isocyanate) cho hệ nhựa PU đúc trong suốt
Liên hệ
HOÁ CHẤT CÔNG NGHIỆP // VACUUM CASTING PU TRONG SUỐT
SikaBiresin® PX521 — Thành phần A cho hệ PU đúc trong suốt
Isocyanate (A) trong suốt, dùng cho công nghệ đúc chân không (vacuum casting). Phối với PX522 (100:50) đúc chi tiết mỏng ≤10mm, hoặc phối với PX523 (100:62) đúc chi tiết dày ≤100mm. Độ nhớt thấp 200 mPa·s, dễ thoát bọt khí, cho chi tiết trong suốt kiểu pha lê — kính đèn, chi tiết mỹ thuật, mẫu trưng bày.
TRỌNG LƯỢNG RIÊNG 1,07
GHÉP PX522 / PX523
*Nguồn: Sika Advanced Resins TDS SikaBiresin® PX521 (10/2024)
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer cùng nhiều thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
SIKABIRESIN® PX521
Theo TDS Sika Advanced Resins (10/2024), PX521 là thành phần Isocyanate (A) trong suốt của hệ Polyurethane 2K dùng cho công nghệ đúc chân không. Điểm khác biệt: PX521 không tự đóng rắn một mình — nhà máy phối chung 1 Component A này với 2 loại Polyol (B) khác nhau tuỳ độ dày chi tiết cần đúc, giúp tối ưu tồn kho khi xưởng làm cả chi tiết mỏng lẫn chi tiết dày.
Ghép PX521 + PX522 (tỷ lệ trọng lượng 100:50) cho chi tiết trong suốt dày tối đa 10mm — phù hợp kính đèn, chi tiết mỹ thuật mỏng. Ghép PX521 + PX523 (tỷ lệ 100:62) cho chi tiết dày tối đa 100mm, đồng thời hệ này có đặc tính cách điện (điện trở khối 2,97×10¹⁵ Ω·cm) phù hợp một số ứng dụng đúc bọc linh kiện trong suốt.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Trong suốt cao (glasklar/wasserklar) — không phải hệ mô phỏng nhựa đục
- ▸ Độ nhớt thấp 200 mPa·s (25°C) — dễ hút chân không, ít bọt khí
- ▸ Dùng chung 1 Component A cho cả 2 hệ đúc mỏng & dày
- ▸ Kháng UV tốt, dễ đánh bóng bề mặt sau khi tháo khuôn
- ▸ Hạn sử dụng 12 tháng, bảo quản 15–25°C
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ KHÔNG tự đóng rắn — bắt buộc phối với PX522 hoặc PX523
- ✗ KHÔNG có chứng nhận chống cháy UL94 (khác PX331)
- ✗ KHÔNG chịu nhiệt cực cao 190°C như PX235 HT
Thành phần nền tảng (Component A) của cả 2 hệ trong suốt PX52x. Chọn ghép PX522 hay PX523 tuỳ độ dày chi tiết — không phải sản phẩm dùng độc lập.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

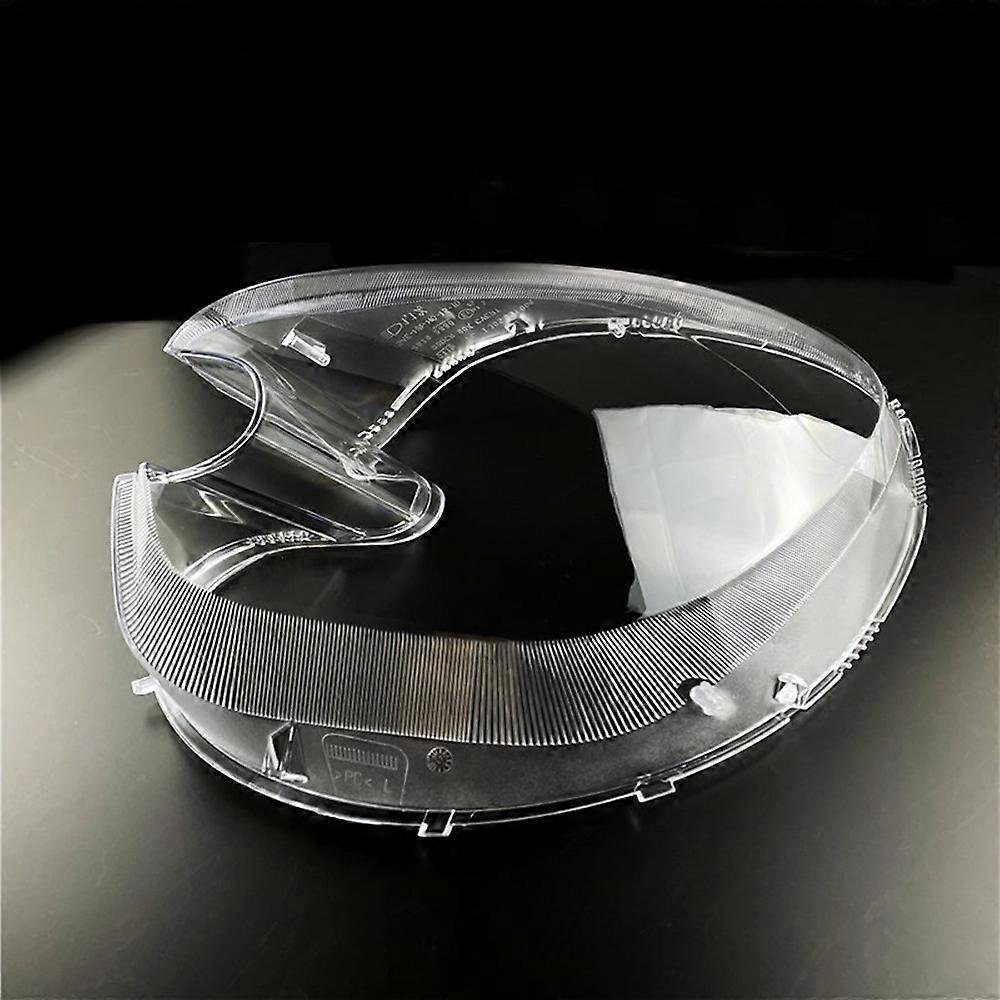

- ▸ Nguyên mẫu trong suốt: kính đèn pha, ống kính, vỏ trong suốt
- ▸ Chi tiết mỹ thuật, trang sức, đồ trang trí pha lê
- ▸ Ghép PX522 cho chi tiết mỏng ≤10mm
- ▸ Ghép PX523 cho chi tiết dày ≤100mm hoặc cần cách điện
- ▸ Chi tiết cần đánh bóng bề mặt sau đúc
✗ KHÔNG KHUYẾN CÁO
- ✗ Nguyên mẫu đục mô phỏng ABS/PP/POM — chọn PX221/PX226/PX245
- ✗ Chi tiết cần chứng nhận chống cháy UL94 — chọn PX331
- ✗ Chi tiết chịu nhiệt liên tục >120°C — chọn PX235 HT
- ✗ Dùng PX521 đơn lẻ không phối Polyol
TECHNICAL DATA SHEET
THÀNH PHẦN PX521 & 2 HỆ GHÉP
Bảng 1 — Thông số riêng của Component A (PX521):
| Thông số | Giá trị | Tiêu chuẩn |
|---|---|---|
| Gốc / loại thành phần | Isocyanate (A), trong suốt | Sika TDS 10/2024 |
| Độ nhớt, 25°C | 200 mPa·s | Brookfield LVT |
| Tỷ trọng, 25°C | 1,07 g/cm³ | ISO 1675 |
| Quy cách đóng gói | 6 x 1 kg | Sika TDS |
| Hạn sử dụng / Bảo quản | 12 tháng / 15–25°C | Sika TDS |
Bảng 2 — Thông số 2 hệ sau khi phối trộn PX521 với Polyol tương ứng:
| Thông số | PX521+PX522 (≤10mm) | PX521+PX523 (≤100mm) |
|---|---|---|
| Tỷ lệ trộn (A:B theo khối lượng) | 100 : 50 | 100 : 62 |
| Độ nhớt hỗn hợp, 25°C | 500 mPa·s | 500 mPa·s |
| Thời gian sống (pot life), 25°C | 8 phút | 20 phút |
| Thời gian tháo khuôn, 70°C | 60 phút (3mm) | 45 phút (100mm) |
| Chiều dày đúc tối đa | 10 mm | 100 mm |
| Độ cứng Shore | D85 | D86 |
| Module uốn | 2.400 MPa | 2.100 MPa |
| Kháng va đập CHARPY | 48 kJ/m² | 42 kJ/m² |
| Tg / HDT | 95°C / 85°C | 100°C / 85°C |
| Đặc điểm riêng | Truyền sáng 89% (LNE) | Điện trở khối 2,97×10¹⁵ Ω·cm; chiết suất 1,511 |
DIN EN 60243-1 (cách điện, hệ PX523)
HẠNG MỤC ĐÃ TRIỂN KHAI
SIKA ADVANCED RESINS
HƯỚNG DẪN ĐÚC CHÂN KHÔNG
& LƯU Ý QUAN TRỌNG
GIA NHIỆT KHUÔN
Gia nhiệt khuôn silicone (polyaddition, tương thích PX qua xúc tác SI291) lên tối thiểu 70°C. Đổ vào khuôn mới, chưa từng chứa nhựa cũ.
CÂN & HÚT CHÂN KHÔNG
Cân PX521 theo đúng tỷ lệ với PX522 (100:50) hoặc PX523 (100:62). Hút chân không riêng từng thành phần 10 phút, lắc đều Component B trước khi dùng.
TRỘN TRONG MÁY
Trộn trong máy đúc chân không tối thiểu 4 phút (hệ PX522) hoặc 2–3 phút (hệ PX523), tuân thủ pot life 8–20 phút.
ĐỔ & ĐÓNG RẮN
Đổ ngay vào khuôn đã gia nhiệt. Đóng rắn 60 phút@70°C (PX522, 3mm) hoặc 45 phút(100mm)–3 giờ(5mm)@70°C (PX523).
Bảo quản 15–25°C. Đậy kín ngay sau khi mở. Dùng hết phần dư càng sớm càng tốt. Vật liệu có thể kết tinh khi bảo quản lạnh lâu — phục hồi bằng gia nhiệt tối đa 70°C đến khi tinh thể tan hết.
Với hệ PX523, tránh đóng rắn quá 7 ngày@70°C hoặc 48 giờ@80°C hoặc 16 giờ@100°C để tránh chi tiết bị ố vàng. Tempering sau tháo khuôn có thể cải thiện cơ tính cuối cùng.
SO SÁNH NHÓM HỆ TRONG SUỐT
& CÔNG THỨC ĐẶC BIỆT — DÒNG PX
| Hệ sản phẩm | Trong suốt | Tg/HDT | Đặc điểm riêng | Link |
|---|---|---|---|---|
| PX521+PX522 ⭐ | Có (≤10mm) | 95°C/85°C | Truyền sáng 89%, thao tác nhanh (pot life 8′) | — |
| PX521+PX523 | Có (≤100mm) | 100°C/85°C | Cách điện tốt, đúc dày | Xem → |
| PX223 HT | Không (đen) | >120°C/110°C | Kháng va đập, mô phỏng ABS chịu nhiệt | — |
| PX235 HT | Không (hổ phách) | 200°C/165°C | Chịu nhiệt cực cao đến 190°C | — |
| PX280 | Không (trắng) | 80°C/— | Đạt chuẩn tiếp xúc thực phẩm FDA/EU | Xem → |
| PX331 | Không (xám trắng) | 100°C/90°C | Tự dập tắt lửa UL94 V0 + FAR25 | Xem → |
*Nguồn: TDS Sika PX521/PX522/PX523 (10/2024) + Brochure Sika Advanced Resins “Tooling und Composites” (02/2026). PX223 HT/PX235 HT/PX280/PX331 tham chiếu cùng brochure và trang sản phẩm PX331 đã đăng.
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Chi tiết trong suốt mỏng ≤10mm (kính đèn, mỹ thuật): → PX521 + PX522
- ▸ Chi tiết trong suốt dày ≤100mm hoặc cần cách điện: → PX521 + PX523
- ▸ Cần mô phỏng nhựa đục cứng (ABS/PP/POM): → PX221 / PX226 / PX245 (không dùng PX521)
- ▸ Cần chứng nhận chống cháy: → PX331 (không trong suốt)
CÂU HỎI THƯỜNG GẶP
TỪ KỸ SƯ NGUYÊN MẪU
SikaBiresin® PX523Component B cho chi tiết dày ≤100mm→
CẦN TƯ VẤN
SIKABIRESIN® PX521?
Cho biết độ dày chi tiết cần đúc, số lượng và yêu cầu kỹ thuật (trong suốt/cách điện) — kỹ sư Hoá chất PT sẽ tư vấn chọn PX522 hay PX523 phù hợp và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “SikaBiresin® PX521 | Thành phần A (Isocyanate) cho hệ nhựa PU đúc trong suốt”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
