SikaBiresin® UR340 | Nhựa PU đúc nhanh cho mô hình kỹ thuật
Liên hệ
HOÁ CHẤT CÔNG NGHIỆP // PU ĐÀN HỒI ĐÚC NGUỘI
SikaBiresin® UR340 — Nhựa PU đàn hồi đúc nguội Shore A 60 cho gioăng & khuôn góc âm
SikaBiresin® UR340 là hệ nhựa polyurethane đàn hồi 2 thành phần đúc nguội (A: isocyanate không màu · B: polyol hổ phách, tỷ lệ 100:50 khối lượng) — chuyên sản xuất chi tiết cần tính đàn hồi như gioăng (seals), khuôn có góc âm (undercut) và mặt nạ che chà nhám (sanding mask). Độ nhớt hỗn hợp rất thấp 1.500 mPa·s, ít nhạy ẩm, đúc dày tới 80 mm, tùy chọn sấy 80°C tháo khuôn sau 2 giờ.
Giãn dài 1.000%
Nhớt 1.500 mPa·s
*Theo PDS Sika (11-2020), cơ tính điều kiện 70°C/16h — ISO 868 / ISO 37 / ISO 34 / ISO 5470.
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer cùng nhiều thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
HOÁ CHẤT CÔNG NGHIỆP SIKA // PU ĐÀN HỒI ĐÚC NGUỘI
SikaBiresin® UR340
Elastomer polyurethane đúc nguội Shore A 60 với giãn dài 1.000% — hệ 2 thành phần tự thân cho gioăng, khuôn góc âm và mặt nạ che chà nhám, từ Sika Advanced Resins.
ISO 868 / 37 / 34 / 5470
ĐÚC NGUỘI · TÙY CHỌN SẤY 80°C
Theo PDS Sika (11-2020), SikaBiresin® UR340 là “polyurethane casting elastomer – Shore A 60 – cold curing” — nhựa PU đúc ĐÀN HỒI mềm cho chi tiết cần tính cao su, không phải “nhựa PU đúc nhanh cho mô hình kỹ thuật” cứng. Hai thành phần A (isocyanate) và B (polyol) đều mang tên UR340 — đặt hàng theo cặp, trộn tỷ lệ 100:50 khối lượng.
VÌ SAO UR340 LÝ TƯỞNG CHO
GIOĂNG VÀ KHUÔN GÓC ÂM?
SikaBiresin® UR340 kết hợp hai đặc tính hiếm khi đi cùng nhau: độ nhớt hỗn hợp cực thấp 1.500 mPa·s và giãn dài khi đứt tới 1.000% (ISO 37, theo PDS Sika 11-2020). Độ nhớt thấp giúp hỗn hợp tự chảy điền đầy các khe hẹp, rãnh sâu của mẫu gốc mà không cần hút chân không; giãn dài 1.000% — cao nhất trong các hệ elastomer SikaBiresin® UR có PDS công bố — cho phép lột khuôn khỏi chi tiết có góc âm (undercut) sâu mà khuôn quay lại nguyên trạng.
Ở độ cứng 61–63 Shore A, vật liệu mềm dẻo như cao su gioăng công nghiệp, nhưng vẫn có chịu mài mòn tốt (16 mg/100U — ISO 5470, tương đương hệ khuôn bán mềm UR350 UR360) và ổn định kích thước với co ngót tuyến tính chỉ 0,5 mm/m. Hệ ít nhạy ẩm — lợi thế đáng kể khi thi công trong khí hậu độ ẩm cao của Việt Nam — và bền lão hoá tốt theo PDS.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Giãn dài 1.000% — lột khuôn khỏi góc âm sâu nhất, cao nhất dòng elastomer UR
- ▸ Độ nhớt hỗn hợp 1.500 mPa·s — tự điền đầy chi tiết nhỏ, ít bọt khí
- ▸ Ít nhạy ẩm + bền lão hoá — ổn định trong môi trường xưởng Việt Nam
- ▸ Chịu mài mòn 16 mg/100U (ISO 5470) — tốt bất ngờ với elastomer mềm
- ▸ Hai chu trình: nguội (tháo 24h) hoặc sấy 80°C (tháo 2h) — nhiệt độ làm việc -40°C đến +80°C
- ▸ Đúc dày tối đa 80 mm — chi tiết khối lớn không cần chia lớp
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ KHÔNG phải nhựa đúc nhanh mô hình cứng — elastomer mềm 61–63 Shore A, kéo chỉ 3 MPa
- ✗ KHÔNG chịu lực kết cấu — không dùng cho chi tiết cơ khí chịu tải kéo lớn
- ✗ Nhiệt gia nhiệt xử lý kết tinh KHÁC các hệ UR khác: chỉ 50°C trong 4–6 giờ; quá 60°C hoặc quá 12 giờ làm suy giảm sản phẩm
- ✗ PDS 11-2020 không đề cập nhuộm màu Colour Paste — cần màu tùy chỉnh hãy hỏi kỹ sư PT trước
Elastomer “siêu dẻo” của dòng UR — nằm giữa UR406 (55 A) và UR303/302 (73 A) về độ cứng nhưng vô địch về giãn dài. Chọn khi ưu tiên số 1 là lột khuôn dễ và tính đàn hồi cao su thật sự.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO (THEO PDS SIKA)
- ▸ Gioăng, đệm kín (seals) đàn hồi cho máy móc và thiết bị

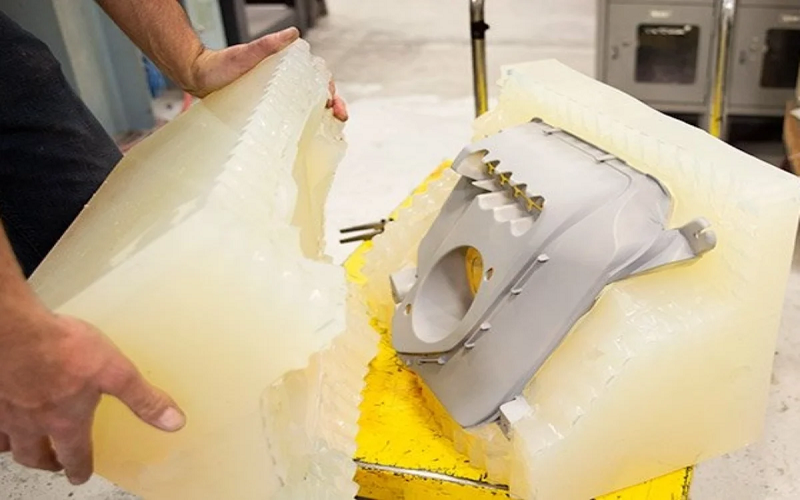

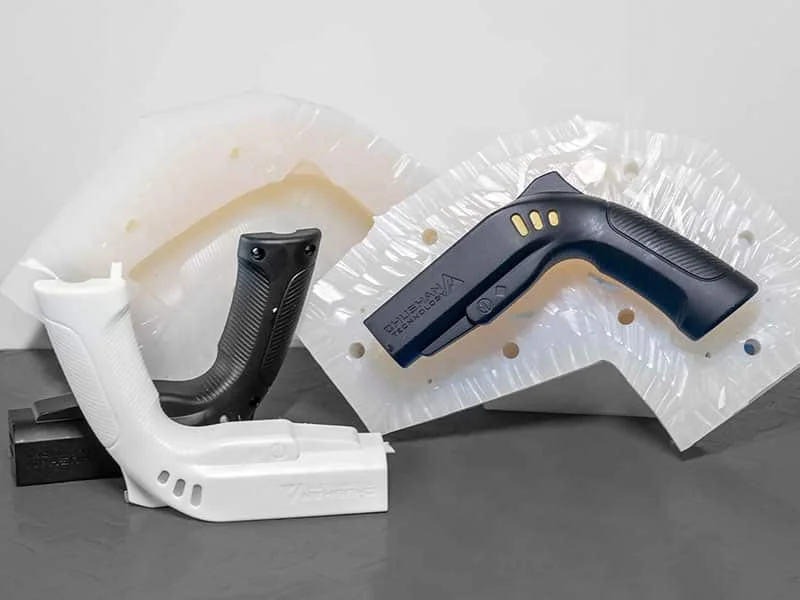

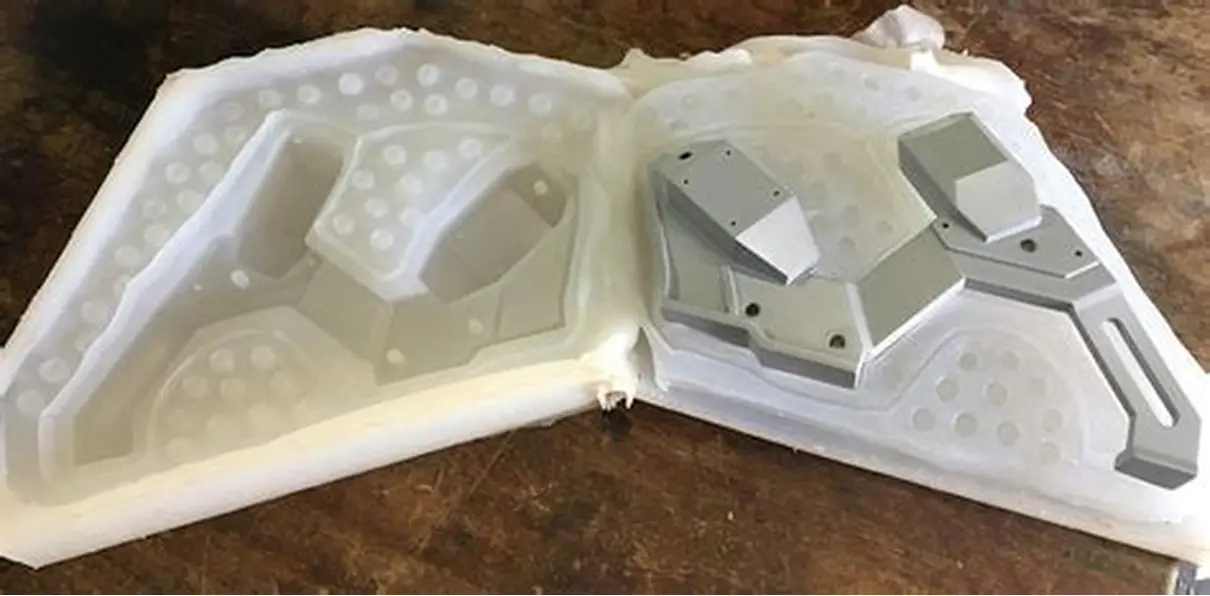

- ▸ Khuôn có góc âm (moulds with undercut) — lột khuôn nhờ giãn dài 1.000%
- ▸ Mặt nạ che chà nhám (sanding mask) trong hoàn thiện bề mặt công nghiệp
- ▸ Chi tiết cần tính chất đàn hồi cao su thật sự (elastomeric properties)
- ▸ Xưởng cần chu kỳ nhanh — sấy 80°C tháo khuôn sau 2 giờ
✗ KHÔNG KHUYẾN CÁO
- ✗ Mô hình/chi tiết kỹ thuật cứng — chọn dòng PU đúc cứng trong danh mục composite Sika
- ✗ Khuôn chịu xé rách rất cao trong sản xuất loạt nặng — chọn hệ UR350 UR360 (83 kN/m)
- ✗ Nhiệt độ làm việc ngoài dải -40°C đến +80°C
- ✗ Bề mặt ẩm/xốp chưa xử lý — phải bít kín và giữ khô tuyệt đối khi đổ (theo PDS)
THÔNG SỐ SIKABIRESIN® UR340
THEO PDS SIKA (11-2020)
| Thông số | Giá trị | Tiêu chuẩn |
|---|---|---|
| Thành phần A / B | Isocyanate, không màu · 4.000 mPa·s / Polyol, hổ phách · 175 mPa·s | PDS Sika |
| Tỷ trọng A / B (25°C) | 1,04 / 0,93 g/cm³ | — |
| Tỷ lệ trộn A:B | 100:50 khối lượng · 100:56 thể tích | — |
| Màu hỗn hợp / Độ nhớt hỗn hợp (25°C) | Hổ phách nhạt / 1.500 mPa·s | — |
| Pot life (150 g, 25°C) | 17 phút | — |
| Tháo khuôn 23°C / 80°C | 24 giờ / 2 giờ | — |
| Đóng rắn hoàn toàn 23°C / 80°C | 144 giờ (6 ngày) / 4 giờ | — |
| Bề dày đúc tối đa | 80 mm | — |
| Tỷ trọng đóng rắn / Shore A1 / A15 | 1,02 g/cm³ / 63 / 61 | ISO 2781 / ISO 868 |
| Kéo / Giãn dài / Xé rách | 3 MPa / 1.000% / 24 kN/m | ISO 37 / ISO 34 |
| BASHORE / Co ngót / Mài mòn | 44% / 0,50 mm/m / 16 mg/100U | ASTM 2632 / — / ISO 5470 |
| Tg / CTE (0–40°C) / Nhiệt độ làm việc | <-60°C / 260×10⁻⁶ K⁻¹ / -40°C đến +80°C | ISO 11357 / ISO 11359 |
| Quy cách đóng gói | A: 20 kg · 6×1 kg — B: 10 kg · 6×0,5 kg | — |
| Hạn sử dụng / Bảo quản | 12 tháng / 18–25°C nguyên kiện | — |
Ghi chú: Cơ tính nhiệt và đặc tính riêng đo ở điều kiện đóng rắn 70°C/16h theo PDS. Số liệu xấp xỉ (approx. values) từ thử nghiệm phòng lab Sika Advanced Resins.
ISO 5470 / 11357 / 11359
PDS 11-2020 v01
ĐÚC UR340 ĐÚNG KỸ THUẬT
& XỬ LÝ KẾT TINH ĐẶC THÙ
CHUẨN BỊ KHÔ TUYỆT ĐỐI
Vật liệu, môi trường và khuôn ở 18–25°C. PDS nhấn mạnh điều kiện KHÔ: bề mặt khuôn khô hoàn toàn khi thi công. Bề mặt xốp bít kín trước; chất tách khuôn khuyến nghị là Sika® Liquid Wax.
TRỘN 100:50
Cân khối lượng A:B = 100:50 (thể tích 100:56 cho máy định lượng). Trộn kỹ hai thành phần, đổ NGAY vào khuôn đã quét chất tách — pot life 17 phút cho mẻ 150 g ở 25°C.

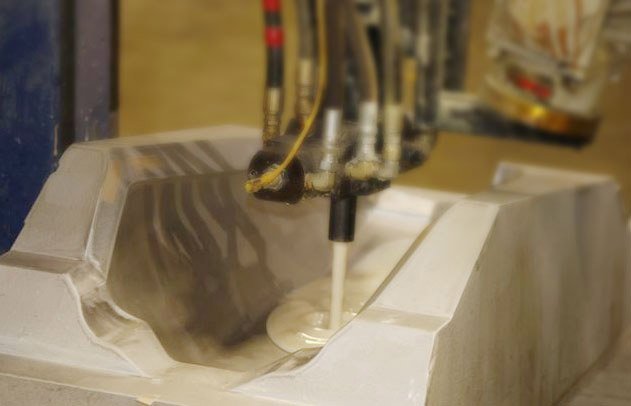

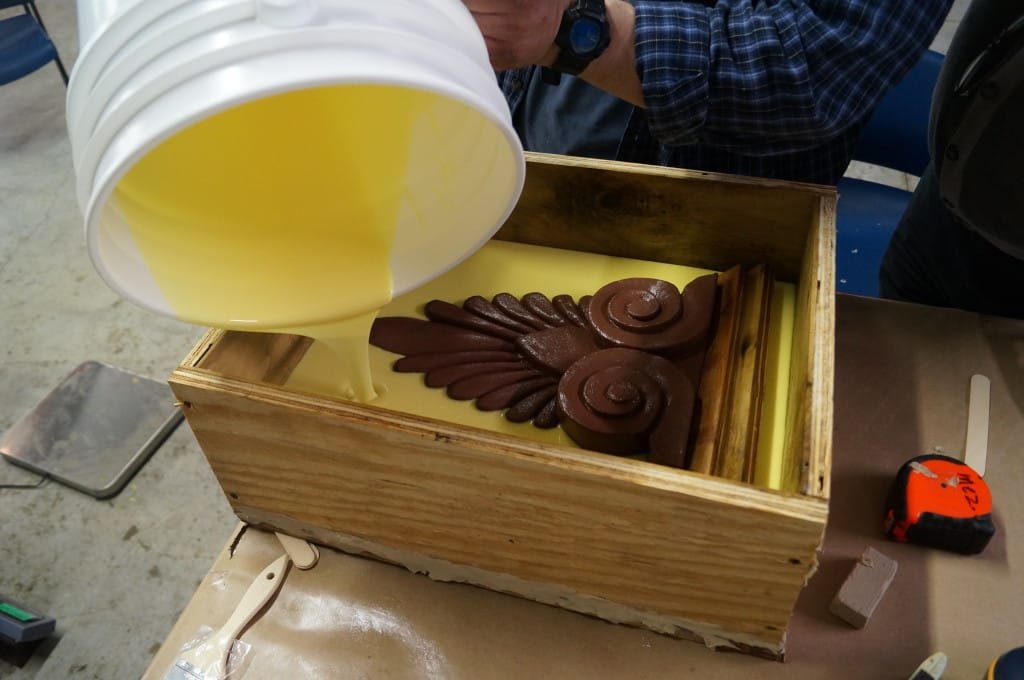

ĐỔ TỪ ĐIỂM SÂU NHẤT
Đổ bắt đầu từ điểm thấp nhất của khuôn để khí thoát lên. Độ nhớt 1.500 mPa·s tự điền đầy chi tiết nhỏ; bề dày đúc một lớp tối đa 80 mm.
ĐÓNG RẮN & THÁO
Nguội: tháo 24h, hoàn tất 144h. Sấy 80°C: tháo 2h, hoàn tất 4h. Chờ đủ đóng rắn trước khi kéo giãn gioăng/khuôn hết biên độ.
Polyol (B) có thể kết tinh khi lưu kho dưới 15°C. Xử lý theo PDS UR340: gia nhiệt 50°C trong 4–6 giờ — KHÔNG dùng quy tắc 70°C của các hệ UR khác. Gia nhiệt quá 60°C hoặc quá 12 giờ sẽ làm suy giảm chất lượng sản phẩm cuối.
Mùa nồm miền Bắc: dù ít nhạy ẩm, PDS vẫn yêu cầu khuôn và điều kiện KHÔ — hong khô khuôn bằng khí nóng trước khi đổ. Xưởng nóng trên 30°C: pot life 17 phút sẽ ngắn hơn — chia mẻ nhỏ. Bảo quản 18–25°C: kho miền Bắc mùa đông cần chú ý ngưỡng kết tinh 15°C của thành phần B.
UR340 SO VỚI CÁC ELASTOMER MỀM
TRONG DÒNG SIKABIRESIN® UR
| Hệ sản phẩm | Shore A | Giãn dài | Nhớt hỗn hợp | Chọn khi | Link |
|---|---|---|---|---|---|
| SikaBiresin® UR340 ⭐ (bài này) | 61–63 | 1.000% | 1.500 mPa·s | Gioăng, khuôn góc âm sâu nhất, sanding mask — giãn dài vô địch + chu trình nhiệt | — |
| SikaBiresin® UR406 | 55 | 450% | 2.800 mPa·s | Khuôn mềm nhất, độ chảy rất tốt cho gốm sứ/thạch cao | Xem → |
| Hệ UR404 UR434 | 55 | >600% | 3.700 mPa·s | Khuôn rất mềm cho gốm sứ/thạch cao, thành phần B có chất độn | Xem → |
| Hệ UR350 UR360 | 84–85 | 810% | 3.600 mPa·s | Khuôn bán mềm chịu xé 83 kN/m, sản xuất loạt nặng | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Gioăng đàn hồi, khuôn góc âm sâu, chi tiết nhỏ tinh xảo: → UR340 (bài này) — giãn dài 1.000% + nhớt 1.500 mPa·s
- ▸ Khuôn mềm 55 A, độ chảy tốt cho gốm sứ: → SikaBiresin® UR406
- ▸ Khuôn sản xuất loạt nặng, chịu xé cực cao: → Hệ UR350 UR360
- ▸ Cần vật đúc CỨNG: → Danh mục Nhựa composite cao cấp Sika
CÂU HỎI THƯỜNG GẶP
TỪ XƯỞNG SẢN XUẤT
CẦN TƯ VẤN
SIKABIRESIN® UR340?
Gửi bản vẽ gioăng/khuôn, kích thước chi tiết và sản lượng — kỹ sư Hoá chất PT tư vấn định mức và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “SikaBiresin® UR340 | Nhựa PU đúc nhanh cho mô hình kỹ thuật”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
