SikaBiresin® PX221 | Nhựa polyurethane đúc chân không mô phỏng nhựa ABS
Liên hệ
HOÁ CHẤT CÔNG NGHIỆP // VACUUM CASTING POLYURETHANE
SikaBiresin® PX221 — Mô phỏng nhựa ABS
Hệ nhựa Polyurethane 2 thành phần (A+B đều mang tên PX221) cho công nghệ đúc chân không, tạo chi tiết Shore D81 với tính chất cơ lý gần giống nhựa ABS nguyên sinh (unfilled ABS): độ bền kéo 60 MPa, module uốn 2.100 MPa, chịu nhiệt Tg 95°C. Đóng rắn nhanh ở 70°C, dễ pha màu.
GIỐNG ABS NGUYÊN SINH
TG 95°C
*Nguồn: Sika/Axson Product Data Sheet SikaBiresin® PX221 (02/2020)
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer cùng nhiều thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TÍNH NĂNG CỐT LÕI
SIKABIRESIN® PX221
PX221 là hệ đặc biệt trong dòng PX vì cả 2 thành phần (Isocyanate A và Polyol B) đều mang chung tên thương mại “PX221”, trộn theo tỷ lệ 100:45 (khối lượng). Đây là một trong những hệ được TDS mô tả rõ là mang lại “nice plastic behaviour” — hành vi cơ học gần giống nhựa nhiệt dẻo thực sự khi thử nghiệm uốn, kéo, va đập.
Với độ bền kéo 60 MPa và độ giãn dài 7.5%, PX221 mô phỏng khá sát hành vi của ABS nguyên sinh (không độn) — phù hợp làm nguyên mẫu trưng bày, mẫu chức năng thử nghiệm lắp ráp trước khi đầu tư khuôn ép nhựa sản xuất hàng loạt.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Hành vi cơ học gần giống nhựa nhiệt dẻo thực (“nice plastic behaviour”)
- ▸ Đóng rắn nhanh ở 70°C, tháo khuôn sau 40 phút
- ▸ Dễ pha màu bằng thuốc màu CP
- ▸ Kháng va đập CHARPY tốt (71 kJ/m²)
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ KHÔNG chịu nhiệt cao nhất nhóm — Tg 95°C thấp hơn PX225 L4 (105°C)
- ✗ KHÔNG có module/độ cứng cao nhất — thấp hơn PX245/PX331 rõ rệt
- ✗ Isocyanate có thể kết tinh nếu bảo quản dưới 15°C
Lựa chọn “chuẩn ABS” trong dòng PX — điểm khởi đầu tốt cho nguyên mẫu chức năng cần hành vi cơ học tương tự nhựa ép phun ABS nguyên sinh.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Nguyên mẫu và mock-up mô phỏng ABS nguyên sinh
- ▸ Chi tiết thử nghiệm lắp ráp trước sản xuất hàng loạt
- ▸ Mẫu trưng bày cần pha màu đẹp, đồng nhất
- ▸ Đúc trong khuôn silicone polyaddition
✗ KHÔNG KHUYẾN CÁO
- ✗ Chi tiết cần chịu nhiệt trên 95°C — chọn PX225 L4 hoặc PX331
- ✗ Chi tiết cần độ cứng/module cao nhất — chọn PX245
- ✗ Chiều dày đúc trên 5mm
TECHNICAL DATA SHEET
THÔNG SỐ ĐẦY ĐỦ
| Thông số | Giá trị | Tiêu chuẩn |
|---|---|---|
| Tỷ lệ trộn (A:B) | 100 : 45 | Sika TDS 02/2020 |
| Độ cứng Shore | D81 (1s) / D79 (15s) | ISO 868:2003 |
| Module kéo | 2,800 MPa | ISO 527:1993 |
| Độ bền kéo | 60 MPa | ISO 527:1993 |
| Độ giãn dài khi đứt | 7.5% | ISO 527:1993 |
| Module uốn | 2,100 MPa | ISO 178:2001 |
| Độ bền uốn | 105 MPa | ISO 178:2001 |
| Kháng va đập CHARPY | 71 kJ/m² | ISO 179/1eU:1994 |
| Tg / HDT | 95°C / 78°C | ISO 11359-2 / ISO 75 Ae |
| Thời gian tháo khuôn (3mm, 70°C) | 40 phút | Sika TDS |
| Hạn sử dụng / Bảo quản | 9 tháng / 15–25°C | Sika TDS |
HẠNG MỤC ĐÃ TRIỂN KHAI
SIKA ADVANCED RESINS
HƯỚNG DẪN THI CÔNG
MÁY ĐÚC CHÂN KHÔNG
GIA NHIỆT KHUÔN
Gia nhiệt khuôn silicone polyaddition lên 70°C.

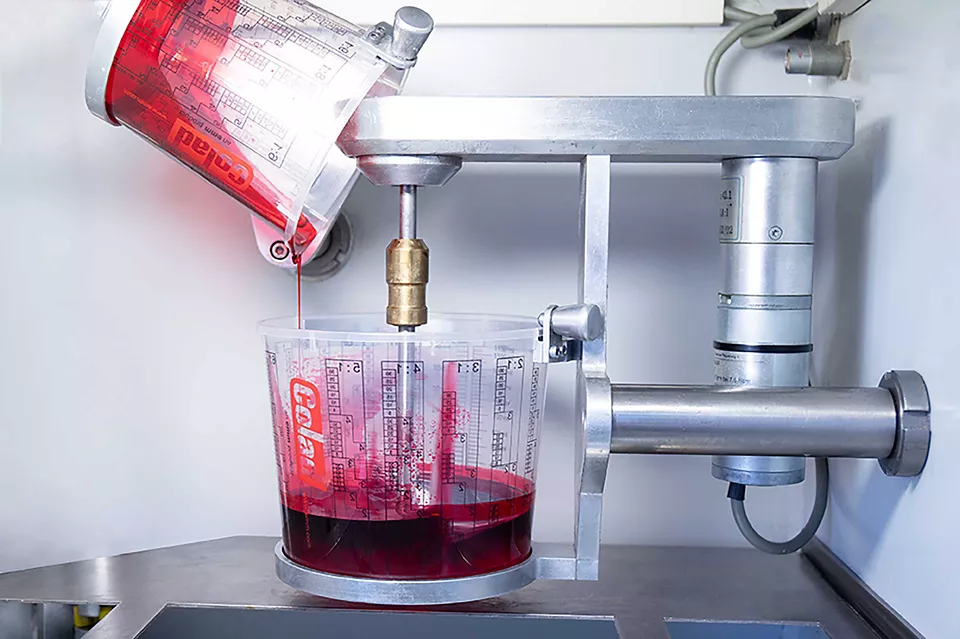

CÂN & TRỘN
Cân theo tỷ lệ 100:45 (A:B), hút chân không 10 phút, trộn 1 phút, hút thêm 1 phút để loại bọt.
ĐỔ KHUÔN
Đổ dưới chân không phù hợp vào khuôn silicone đã gia nhiệt.
ĐÓNG RẮN 40 PHÚT
Đóng rắn 70°C trong 40 phút, mở khuôn cẩn thận, để nguội trước khi tháo hoàn toàn.
Isocyanate có thể kết tinh (đục, có tinh thể) nếu bảo quản lạnh — đặt lò 50-60°C đến khi trong suốt đồng nhất trước khi dùng.
SO SÁNH TOÀN DÒNG
VACUUM CASTING PU — SIKABIRESIN® PX
| Sản phẩm | Shore | Flexural Modulus | Tg | Đặc điểm nổi bật | Link |
|---|---|---|---|---|---|
| PX212 L5 | D76 | 1,200 MPa | 90°C | Chịu va đập rất tốt, giống PP | Xem → |
| PX221 ⭐ | D81 | 2,100 MPa | 95°C | Mô phỏng ABS nguyên sinh | — |
| PX225 L4 | D81 | 2,500 MPa | 105°C | Chịu nhiệt cao nhất nhóm, opalescent | Xem → |
| PX226 | D82 | 2,500 MPa | 105°C | Cân bằng cứng + va đập + chịu nhiệt | Xem → |
| PX245 | D85 | 4,500 MPa | 95°C | Module cao nhất, mô phỏng POM/PA | Xem → |
| PX331 | D86 | 3,700 MPa | 100°C | Tự dập tắt lửa UL94 V0 / FAR25 | Xem → |
Nguồn: Product Data Sheet từng sản phẩm (Sika Advanced Resins, 2020-2023).
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Cần mô phỏng ABS nguyên sinh chuẩn, dễ pha màu: → PX221
- ▸ Cần chịu va đập cao hơn: → PX212 L5
- ▸ Cần chịu nhiệt cao hơn 95°C: → PX225 L4 hoặc PX331
CÂU HỎI THƯỜNG GẶP
TỪ KỸ SƯ NGUYÊN MẪU
SikaBiresin® PX225 L4Chịu nhiệt cao hơn (105°C)→
CẦN TƯ VẤN
SIKABIRESIN® PX221?
Cung cấp thông tin chi tiết cần đúc, số lượng hoặc yêu cầu kỹ thuật — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “SikaBiresin® PX221 | Nhựa polyurethane đúc chân không mô phỏng nhựa ABS”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
