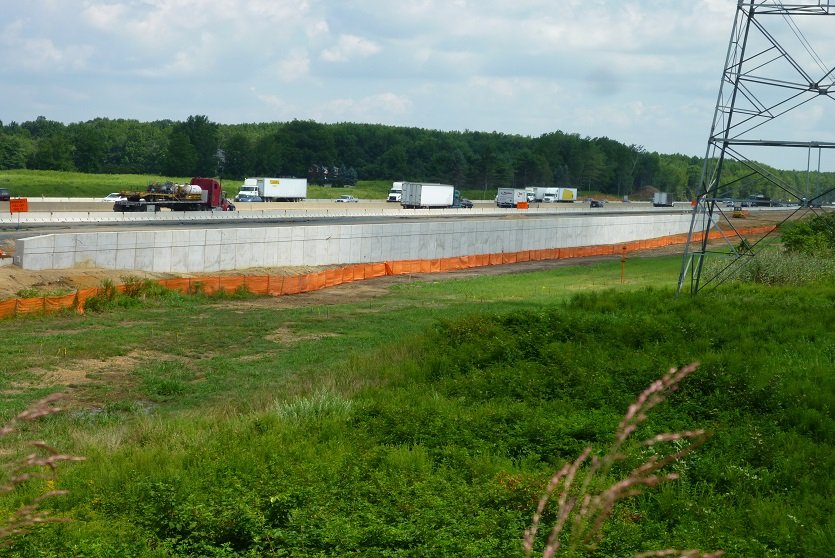

Tại các công trình cần phân tách 2 phần xe chạy ngược chiều ở cao độ thấp, hoặc phân tách giữa phần xe chạy và khu vực không có người/xe lưu thông liền kề, phương án truyền thống thường tách thành 2 hạng mục thi công riêng: (1) tường chắn MSE bằng tấm ốp đúc sẵn, và (2) lan can/rào chắn va đập (crash barrier) đổ bê tông cốt thép tại chỗ cùng bản đáy (moment slab) phía trên đỉnh tường — kéo theo ván khuôn phức tạp, chờ bê tông đạt cường độ, và quy trình kiểm định chất lượng bê tông đổ tại chỗ riêng biệt.

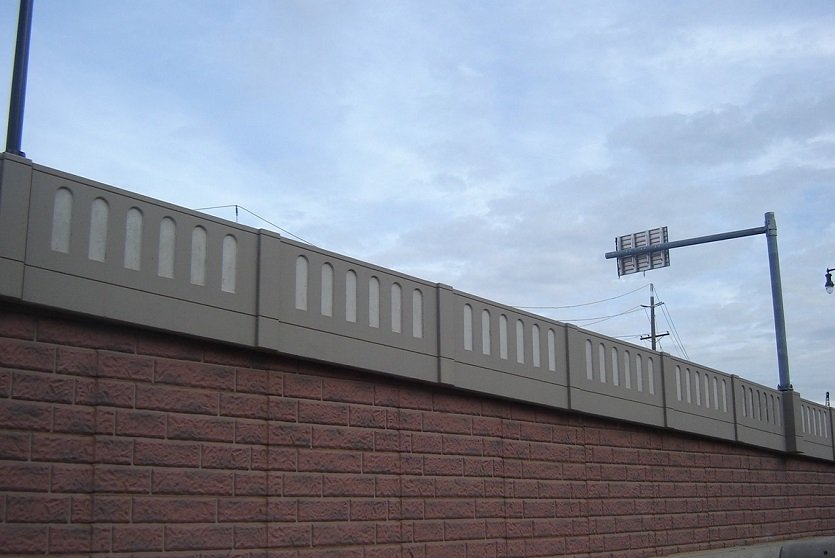

Piano Wall™ gộp 2 hạng mục này thành cấu kiện đúc sẵn nguyên khối: cốt gia cường (geosynthetic hoặc dải thép độ bám cao) được liên kết trực tiếp với các tấm ốp đúc sẵn cao suốt chiều cao tường (full-height precast facing elements) đã đúc liền sẵn phần rào chắn an toàn định hình. Độ bền & ổn định của Piano Wall™ vẫn xuất phát từ tương tác ma sát giữa đất đắp chọn lọc đã đầm chặt và cốt gia cường — đúng nguyên lý composite của Reinforced Earth® tiêu chuẩn.

Theo Geoquest, một cấu kiện Piano Wall™ duy nhất có thể đạt 3 m rào chắn an toàn liền với tới 10 m² tường chắn trong một lần lắp đặt — tốc độ sản xuất & thi công nhanh hơn đáng kể so với việc thi công riêng 2 hạng mục.

Loại bỏ ván khuôn & bê tông tại chỗ

Không cần ván khuôn cho lan can/bản đáy, không chờ bê tông đạt cường độ, không cần quy trình kiểm định chất lượng bê tông đổ tại chỗ riêng cho rào chắn.

Tốc độ sản xuất & lắp đặt nhanh

Mỗi cấu kiện đạt 3 m rào chắn + tới 10 m² tường chắn trong một lần lắp — đặc biệt giá trị tại công trình có thời gian thi công bị giới hạn (phân luồng giao thông).

Đơn giản hoá công trình (jobsite simplification)

Loại bỏ nhu cầu về cơ cấu neo phức tạp, tốn kém & mất thời gian để phân đoạn các đoạn rào chắn an toàn riêng lẻ.

Khả năng tích hợp đa năng (Adaptability)

Cấu kiện có thể được thiết kế & sản xuất để tích hợp sẵn ống luồn điện, cột đèn, biển báo hoặc các phụ kiện & hạng mục kiến trúc khác.

Kế thừa toàn bộ ưu điểm Reinforced Earth®

Chịu lún tổng/lún lệch, kháng động đất, thi công không giàn giáo — chỉ thêm chức năng rào chắn tích hợp ngay trên cấu kiện mặt tường.

Piano Wall™ cũng cho phép chuyển tiếp mượt từ tường chắn thấp sang tường chắn cao hơn hoặc mố cầu trong cùng tuyến công trình — không cần đổi hệ giải pháp giữa tuyến.

A. Vùng mặt tường MSE (phần đứng)

Liên kết với cốt gia cường — geosynthetic (GeoStrap®/EcoStrap™) hoặc dải thép độ bám cao — theo đúng nguyên lý tương tác đất–cốt của Reinforced Earth® tiêu chuẩn. Tấm đúc cao suốt chiều cao giúp giảm số mạch ghép ngang so với tấm module rời.

①

②

③

④

⑤

✓ DÙNG CHO

• ▸ Phân tách cao độ thấp (low grade separations) giữa 2 phần xe chạy ngược chiều.
• ▸ Phân tách giữa phần xe chạy và khu vực liền kề không có người/xe lưu thông, cần rào an toàn/va đập bảo vệ.
• ▸ Tuyến công trình cần chuyển tiếp mượt từ tường thấp sang tường cao hơn/mố cầu trong cùng dự án.
• ▸ Dự án có độ dốc dọc rất thấp (very low gradients), hình dạng mặt bằng cần linh hoạt theo địa hình.
• ▸ Dự án ưu tiên rút ngắn tiến độ, giảm số đợt huy động đội thi công riêng cho lan can.

✗ KHÔNG KHUYẾN CÁO / CẦN KẾT HỢP

• ✗ Tường chắn không có yêu cầu rào chắn an toàn trên đỉnh → dùng Reinforced Earth® tiêu chuẩn kinh tế hơn.
• ✗ Tường rất cao kết hợp cấp tải va đập đặc biệt lớn → cần đánh giá thiết kế FEM riêng với Geoquest, không áp dụng cấu hình tiêu chuẩn.
• ✗ Môi trường xâm thực mạnh (cảng, nước mặn) → đánh giá kết hợp với cốt GeoStrap®/EcoStrap™ và liên kết GeoMega® cho phần mặt tường.
• ✗ Không dùng được khi chưa xác định quy chuẩn an toàn giao thông & cấp tải va đập áp dụng cho dự án.

THI CÔNG MÓNG

Đổ bệ móng nông bằng bê tông phẳng, định vị chính xác cho hàng cấu kiện full-height đầu tiên.

LẮP CẤU KIỆN PIANO WALL™

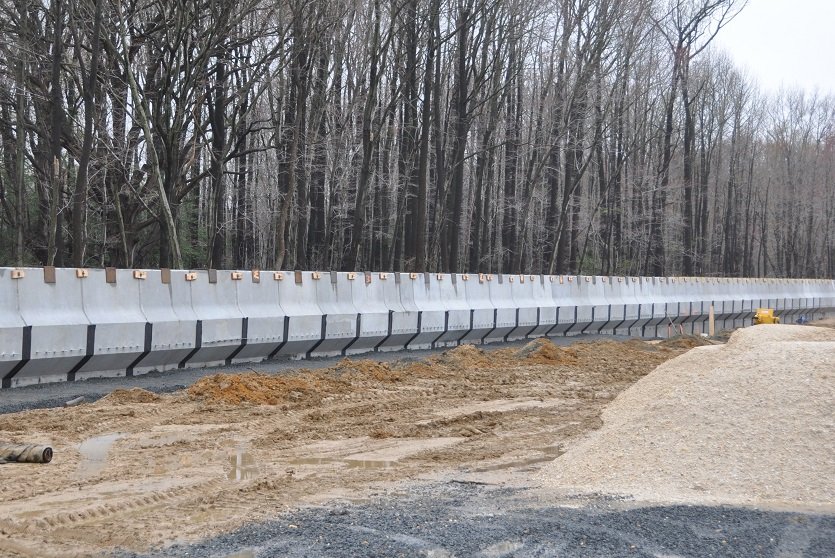

Cẩu di chuyển cấu kiện full-height (đã có sẵn rào chắn trên đỉnh) vào đúng vị trí — mỗi cấu kiện hoàn thiện ngay 3 m rào chắn + tới 10 m² mặt tường.

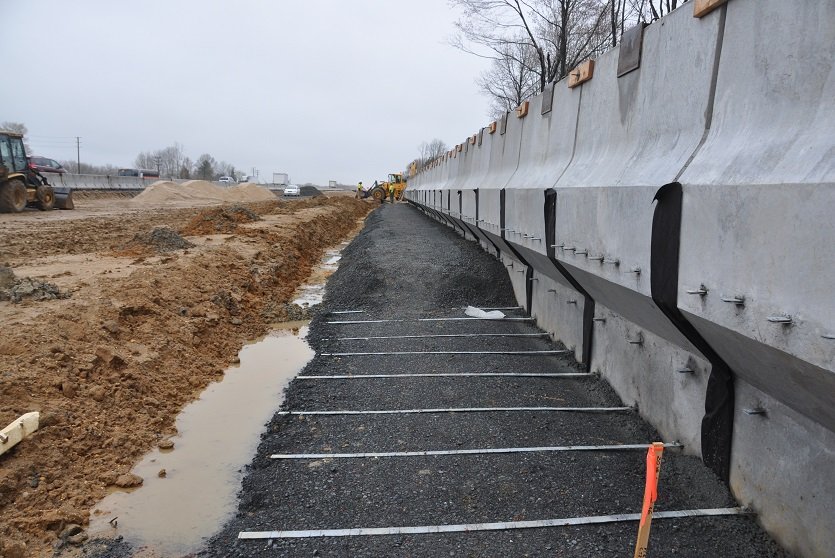

TRẢI & LIÊN KẾT CỐT GIA CƯỜNG

Cốt được liên kết với cấu kiện theo từng cao độ thiết kế trong khi đắp đất phía sau — như quy trình Reinforced Earth® tiêu chuẩn.

ĐẮP, ĐẦM & NGHIỆM THU

Đắp đất theo lớp, đầm đạt ≥95% Normal Proctor. Sau khi hoàn thiện, công trình có ngay tường chắn & rào an toàn — không cần đợt thi công bổ sung.

Cấu kiện full-height nặng hơn tấm ốp module rời — cần cẩu có tải trọng phù hợp. Geoquest cung cấp giám sát viên dự án trong suốt giai đoạn sản xuất, chứng nhận & vận chuyển.

Điểm móc cẩu phải đúng vị trí thiết kế để tránh nứt vỡ phần rào chắn vươn cao trong vận chuyển/lắp đặt. Cấp tải va đập & quy chuẩn an toàn áp dụng phải xác định rõ trước khi thiết kế FEM.
