ĐỊA KỸ THUẬT GEOQUEST // MSE — MÔI TRƯỜNG XÂM THỰC
Biến thể Reinforced Earth® dùng liên kết khớp nối ống tay áo (sleeve) hoàn toàn tổng hợp, đúc sẵn trong tấm ốp, kết hợp dải cốt GeoStrap® polymer — loại bỏ hoàn toàn nguy cơ ăn mòn kim loại tại liên kết. Lựa chọn lý tưởng cho tường chắn cảng, kè biển, vùng nước mặn & môi trường hoá chất xâm thực mạnh.
CỐT GEOSTRAP® PET
TẤM CHỮ THẬP/VUÔNG/CHỮ NHẬT
KHÔNG ĂN MÒN LIÊN KẾT
MÔI TRƯỜNG NƯỚC MẶN
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp tường chắn MSE tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
GeoMega®
Tường chắn MSE trọng lực — liên kết hoàn toàn tổng hợp + dải GeoStrap®, lý tưởng cho môi trường xâm thực
0% KIM LOẠI TẠI LIÊN KẾT
CỐT GEOSTRAP® PET
GeoMega® là biến thể kỹ thuật của hệ Reinforced Earth®, thay liên kết bulông-kim loại “TA Classic” bằng một khớp nối ống tay áo (sleeve) hoàn toàn bằng vật liệu tổng hợp, được đúc sẵn ngay trong tấm ốp bê tông từ giai đoạn precast. Kết hợp với cốt gia cường polymer GeoStrap® hoặc EcoStrap™, GeoMega® loại bỏ hoàn toàn điểm ăn mòn kim loại trong toàn bộ hệ kết cấu — giải pháp tối ưu cho tường chắn cảng, kè biển, vùng nước mặn, đất nhiễm chloride/sulphate hoặc môi trường công nghiệp hoá chất xâm thực mạnh.
Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói tại Việt Nam, toàn quốc.
KHI LIÊN KẾT KIM LOẠI
LÀ ĐIỂM YẾU CỦA TƯỜNG CHẮN
Trong hệ Reinforced Earth® tiêu chuẩn, cốt gia cường được liên kết với tấm ốp qua liên kết “TA Classic” — một bộ bulông-vòng đệm thép mạ kẽm. Đây là giải pháp đã được kiểm chứng hàng chục năm, nhưng tại các môi trường xâm thực mạnh (nước mặn, sương muối, đất nhiễm chloride/sulphate, hoá chất công nghiệp), phần kim loại tại liên kết vẫn là điểm có nguy cơ ăn mòn nhanh nhất của toàn hệ kết cấu — dù được mạ kẽm bảo vệ.
GeoMega® giải quyết triệt để vấn đề này bằng cách thay toàn bộ liên kết kim loại bằng một khớp nối ống tay áo (sleeve) bằng vật liệu tổng hợp, được đúc sẵn ngay trong tấm ốp bê tông từ công đoạn precast tại nhà máy — không cần khoan, không cần bulông tại công trình. Dải cốt GeoStrap® (hoặc EcoStrap™) luồn xuyên qua ống tay áo này để liên kết trực tiếp với tấm ốp.
Kết quả: một kết cấu MSE mà toàn bộ thành phần chịu lực & liên kết đều là vật liệu polymer/composite — không có đường dẫn ăn mòn kim loại nào từ tấm ốp đến cốt gia cường, kể cả ở vùng ngập triều, sương muối hoặc khí hậu biển khắc nghiệt.
- ① Ống tay áo (sleeve) synthetic đúc sẵn trong tấm ốp
- ② Dải GeoStrap®/EcoStrap™ luồn xuyên qua sleeve
- ③ Không bulông, không vòng đệm kim loại
- ④ Lắp đặt nhanh — không cần khoan/siết tại công trình
GeoMega® là biến thể liên kết trong họ Reinforced Earth® — nguyên lý tương tác đất–cốt qua ma sát bề mặt vẫn giữ nguyên. Mật độ & chiều dài cốt GeoStrap®/EcoStrap™ vẫn do kỹ sư Geoquest tính riêng theo tải trọng & địa chất từng dự án, áp dụng đầy đủ hệ số suy giảm cường độ (RFcr/RFid/RFcd) như cốt geosynthetic thông thường.
VÌ SAO GEOMEGA® LÀ LỰA CHỌN
AN TOÀN NHẤT CHO MÔI TRƯỜNG XÂM THỰC
Không ăn mòn liên kết
Loại bỏ hoàn toàn kim loại tại điểm liên kết cốt–tấm ốp — không còn “mắt xích yếu” cần theo dõi/bảo trì ăn mòn theo thời gian.
Tuổi thọ ổn định trong môi trường khắc nghiệt
Phù hợp vùng ngập triều, sương muối, đất nhiễm chloride/sulphate — nơi cốt thép mạ kẽm dù đúng quy cách vẫn suy giảm tuổi thọ nhanh hơn dự kiến.
Lắp đặt nhanh hơn
Sleeve đúc sẵn từ nhà máy — công trình chỉ cần luồn dải GeoStrap®/EcoStrap™ qua, không khoan/siết bulông, giảm thời gian thi công từng lớp.
Giảm chi phí bảo trì dài hạn
Không cần kiểm tra/thay thế liên kết kim loại theo chu kỳ như công trình ven biển dùng kết cấu thép truyền thống — giảm tổng chi phí vòng đời (LCC).
Kế thừa toàn bộ ưu điểm Reinforced Earth®
Chịu lún tổng/lún lệch, kháng động đất tốt, thẩm mỹ kiến trúc đa dạng, thi công không giàn giáo — chỉ khác duy nhất ở cơ chế liên kết.
Nguyên tắc chọn liên kết: môi trường ăn mòn thấp/trung bình → liên kết “TA Classic” (kinh tế hơn); môi trường xâm thực mạnh (biển, hoá chất, sương muối) → GeoMega® là lựa chọn an toàn kỹ thuật.
3 HÌNH DẠNG TẤM ỐP
DÙNG CHUNG VỚI LIÊN KẾT GEOMEGA®

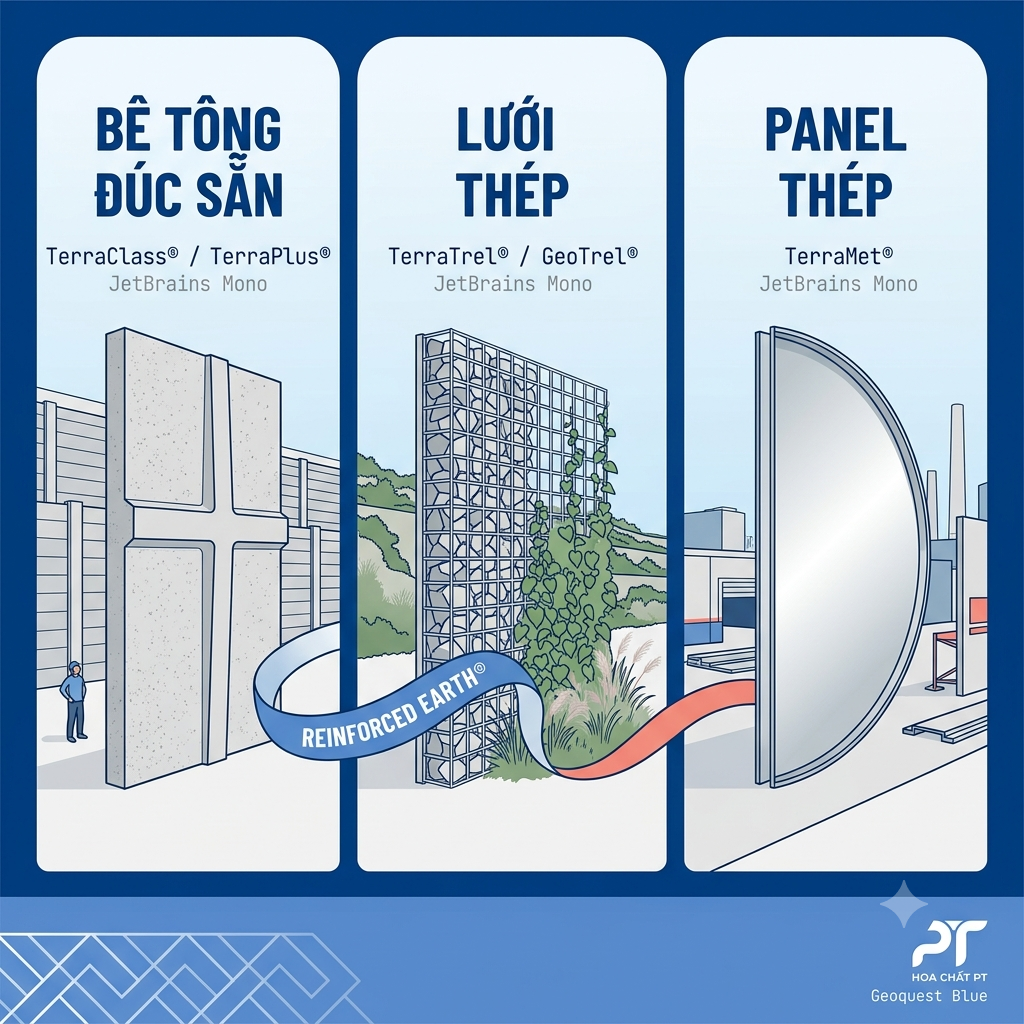

Liên kết GeoMega® không thay đổi hệ tấm ốp bê tông đúc sẵn truyền thống của Reinforced Earth® — sleeve tổng hợp được đúc sẵn ngay trong khuôn của các hình dạng tấm tiêu chuẩn, cho phép giữ nguyên tính thẩm mỹ & lựa chọn kiến trúc.

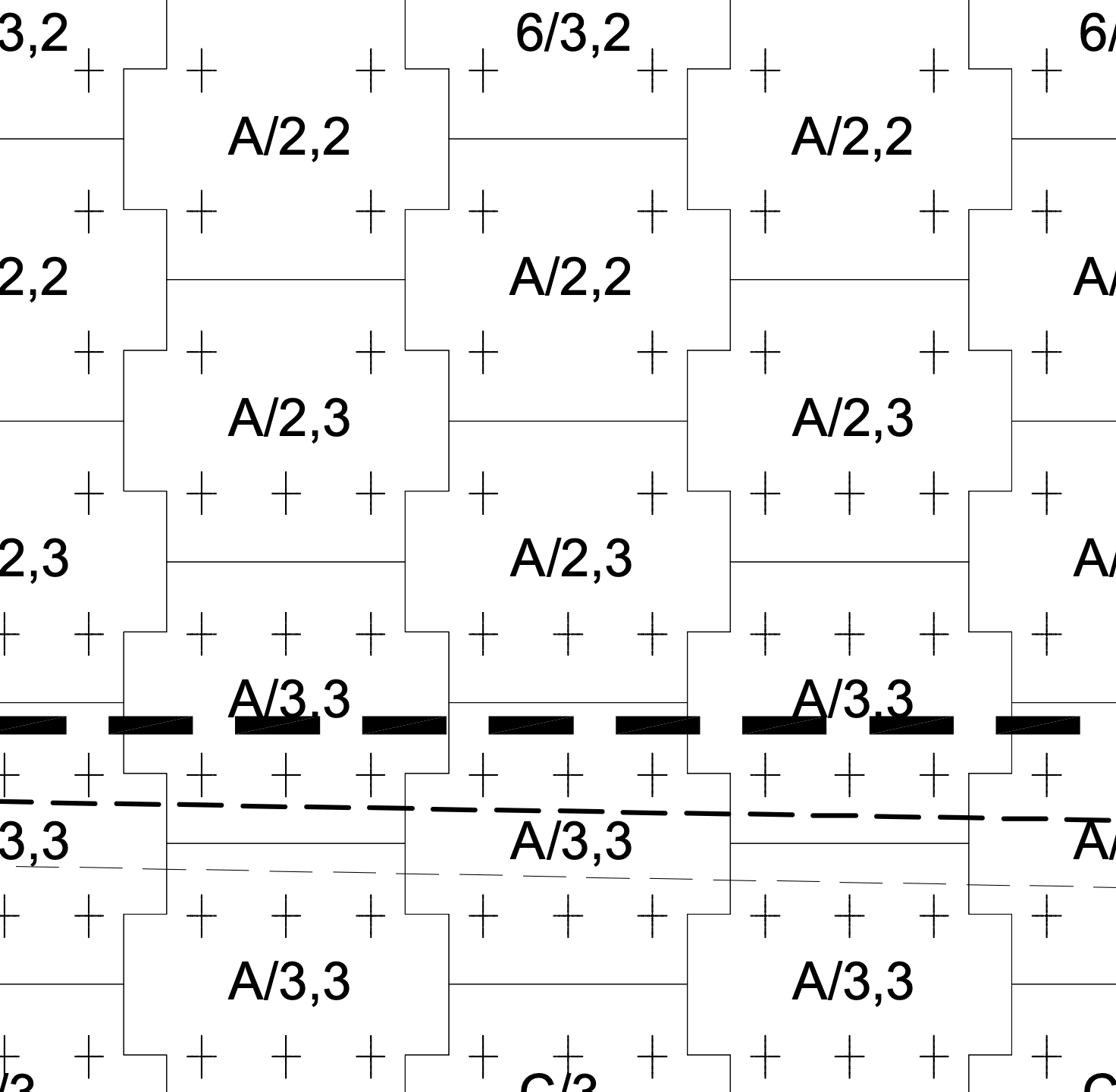

Tấm ốp bê tông đúc sẵn — 3 hình dạng
- ▸ Chữ thập (cruciform — TerraClass®): hoạ tiết kinh điển, mạch ghép hình thoi/ô vảy đặc trưng MSE.
- ▸ Vuông (TerraSquare®): mạch ghép đều, phù hợp kiến trúc tối giản, hiện đại.
- ▸ Chữ nhật (TerraPlus®): mạch ghép dạng dải ngang, phù hợp tường dài, công trình cảng/kè.

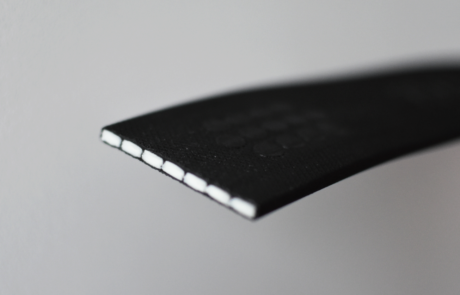

- ▸ GeoStrap®: tendon polyester (PET) bọc PE — tiêu chuẩn cho môi trường chloride/sulphate/pH thấp.
- ▸ EcoStrap™: tendon PVA bọc PE — khi môi trường pH cao (kiềm), đất gia cố vôi/xi măng, bê tông tái chế.
Form-liner tiêu chuẩn/tuỳ chỉnh, nhuộm màu bê tông, lộ cốt liệu — không bị giới hạn bởi loại liên kết, vẫn đáp ứng yêu cầu kiến trúc/cảnh quan như Reinforced Earth® tiêu chuẩn.
KHUNG THIẾT KẾ
GEOMEGA® + GEOSTRAP®/ECOSTRAP™
| Hạng mục so sánh | Liên kết TA Classic (thép) | Liên kết GeoMega® (synthetic) |
|---|---|---|
| Vật liệu liên kết | Bulông, vòng đệm thép mạ kẽm | Sleeve tổng hợp đúc sẵn trong tấm |
| Nguy cơ ăn mòn tại liên kết | Có (giảm bằng mạ kẽm, vẫn cần theo dõi môi trường mạnh) | Không — 0% kim loại tại điểm liên kết |
| Cốt gia cường tương thích | Dải thép HA, HA Ladder | GeoStrap® / EcoStrap™ (polymer) |
| Môi trường khuyến nghị | Đất đắp đạt chuẩn, ăn mòn thấp/trung bình | Nước mặn, sương muối, chloride/sulphate, hoá chất xâm thực |
| Lắp đặt liên kết tại công trình | Khoan/siết bulông từng điểm | Luồn cốt qua sleeve — không khoan/siết |
Nguồn: Geoquest — “Reinforced Earth®, The Original” Catalogue (publication 01/2025), mục liên kết & cốt gia cường. Cấu hình mật độ/chiều dài cốt cụ thể do kỹ sư Geoquest/PT tính riêng theo dự án.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Tường chắn cảng, kè biển, bến tàu — vùng ngập triều/nước mặn liên tục.
- ▸ Đất đắp/khu vực có nồng độ chloride, sulphate cao.
- ▸ Công trình ven biển khí hậu nhiệt đới ẩm, sương muối mạnh (đặc thù Việt Nam duyên hải).
- ▸ Khu công nghiệp hoá chất, nhà máy xử lý nước thải/hoá chất xâm thực.
- ▸ Dự án ưu tiên giảm chi phí bảo trì dài hạn, tránh kiểm tra ăn mòn liên kết theo chu kỳ.
✗ KHÔNG KHUYẾN CÁO / CẦN KẾT HỢP
- ✗ Tải tĩnh/động cực lớn cần cốt thép độ bám cao → vẫn cần đánh giá kỹ với cốt geosynthetic theo từng dự án.
- ✗ Không xử lý xói mòn bề mặt mái taluy đất trần → cần TerraGreen® 3D PP TRM.
- ✗ Môi trường ăn mòn thấp/trung bình, ngân sách hạn chế → liên kết TA Classic thông thường có thể kinh tế hơn.
- ✗ Không dùng được khi chưa có khảo sát địa chất & phân tích hoá học đất đắp cụ thể.
THI CÔNG GEOMEGA®
NHANH HƠN NHỜ KHÔNG SIẾT BULÔNG
Quy trình do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp GeoMega®.

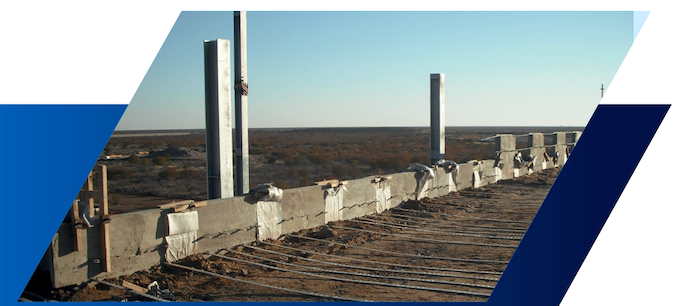

THI CÔNG MÓNG & HÀNG TẤM ĐẦU
Tương tự Reinforced Earth® tiêu chuẩn — đổ bệ móng nông, định vị chính xác hàng tấm ốp đầu tiên có sleeve đúc sẵn.

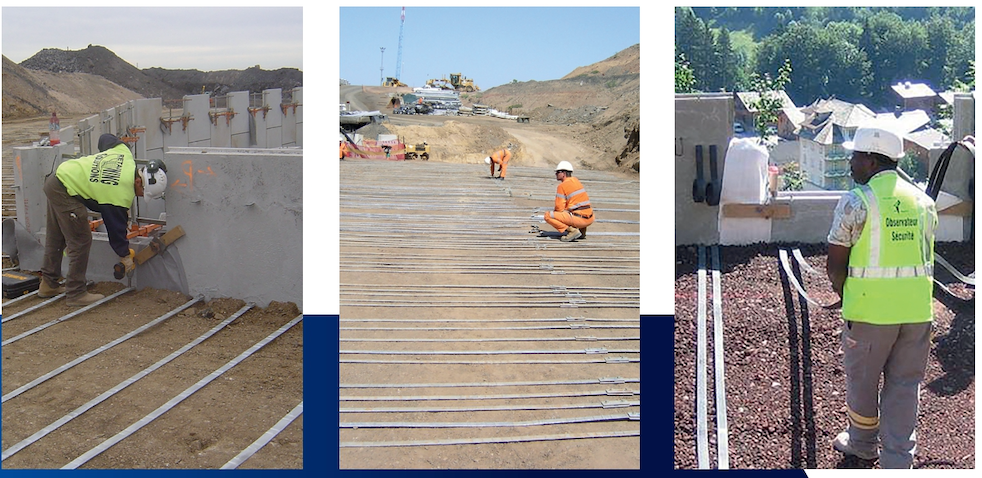

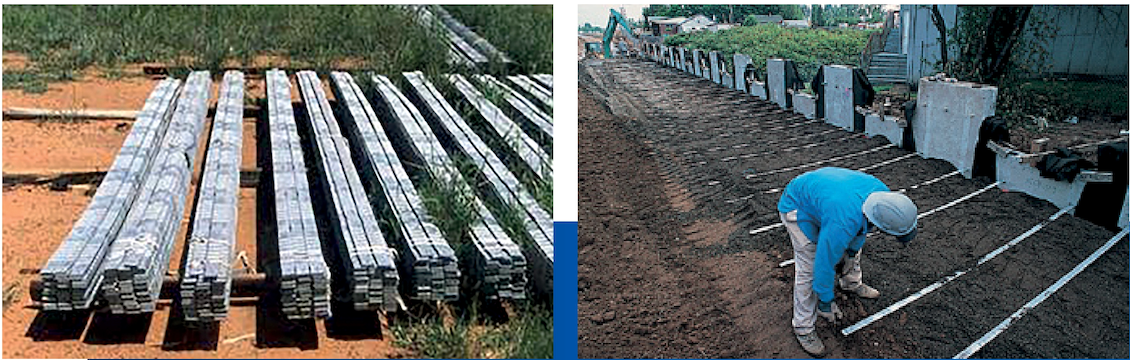

LUỒN CỐT QUA SLEEVE

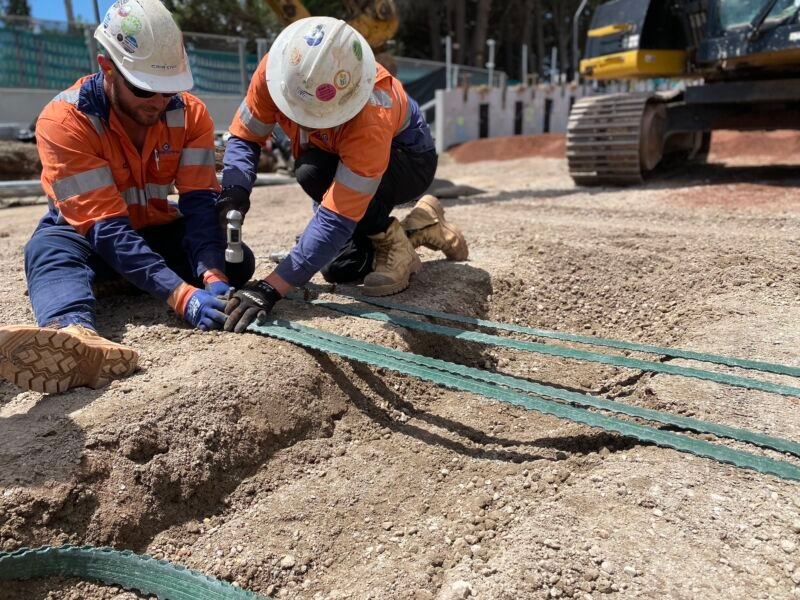

Dải GeoStrap®/EcoStrap™ được luồn trực tiếp qua khớp nối ống tay áo đã đúc sẵn — không khoan, không siết bulông tại hiện trường.

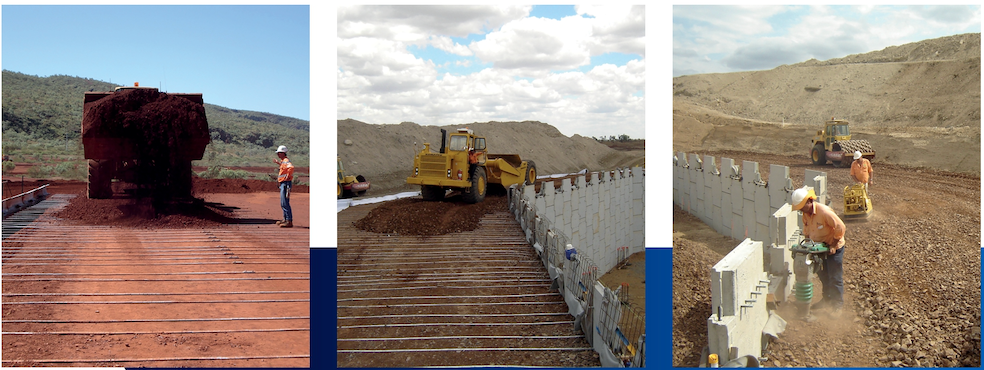

ĐẮP & ĐẦM CHẶT TỪNG LỚP
Đất đắp chọn lọc theo lớp 30–40 cm, đầm đạt ≥95% Normal Proctor — đảm bảo tương tác đất–cốt đúng thiết kế.
LẮP HÀNG TẤM TIẾP THEO
Cẩu nhẹ di chuyển hàng tấm kế tiếp, lặp lại quy trình lên cao theo chiều cao thiết kế — không cần giàn giáo hay thiết bị nặng.
Loại bỏ bước siết bulông giúp giảm thời gian thi công mỗi lớp, đặc biệt hữu ích tại công trình ven biển có cửa sổ thi công ngắn theo con nước.
Sleeve đúc sẵn cần được bảo vệ tránh va đập/nứt vỡ khi vận chuyển & lắp đặt tấm — kiểm tra kỹ trước khi luồn cốt. Mật độ & chiều dài cốt phải đúng hồ sơ thiết kế riêng cho dự án.

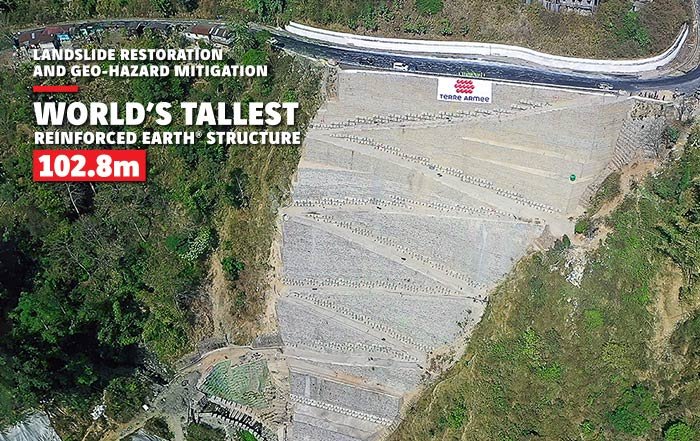

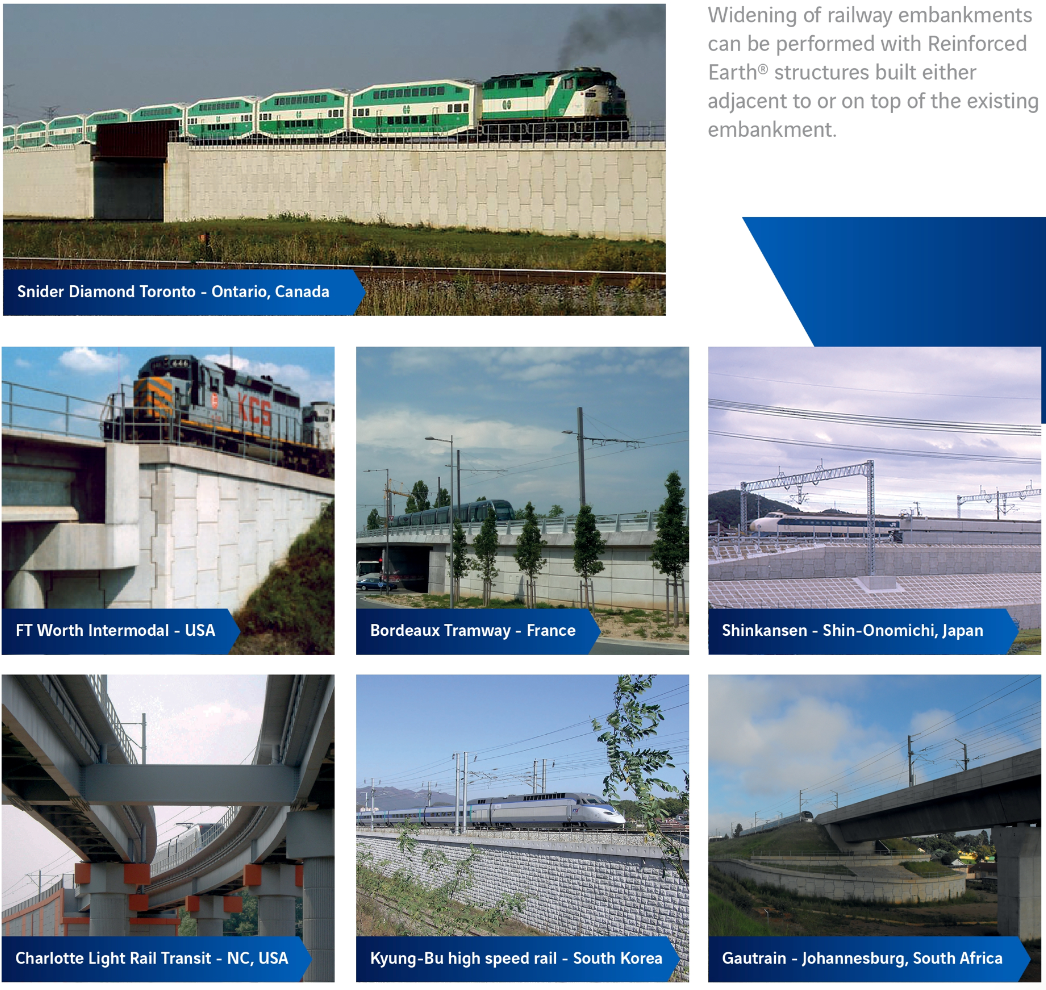

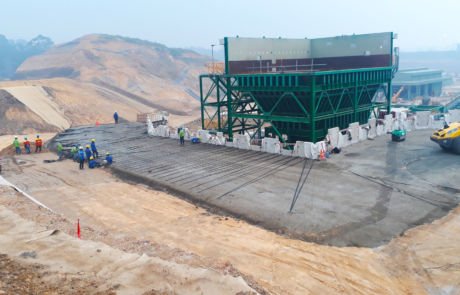

ỨNG DỤNG THỰC TẾ
CÔNG TRÌNH VEN BIỂN & MÔI TRƯỜNG XÂM THỰC
Với mỗi hạng mục, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đánh giá môi trường xâm thực, đề xuất cấu hình GeoMega®, cung ứng vật tư đến thi công lắp đặt & nghiệm thu.
CHỌN ĐÚNG LIÊN KẾT
THEO MỨC ĂN MÒN CỦA MÔI TRƯỜNG
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Cảng, kè biển, vùng ngập triều, sương muối: → GeoMega® + GeoStrap®/EcoStrap™.
- ▸ Đất đắp/khu vực nhiễm chloride, sulphate cao: → GeoMega® + GeoStrap®.
- ▸ Môi trường pH cao (kiềm), bê tông tái chế: → GeoMega® + EcoStrap™.
- ▸ Đất đắp đạt chuẩn, ăn mòn thấp/trung bình, tải tĩnh/động lớn: → Reinforced Earth® liên kết TA Classic + cốt thép — xem danh mục tường chắn có cốt →
GeoMega® không phải “phiên bản nâng cấp” thay thế Reinforced Earth® tiêu chuẩn trong mọi trường hợp — đây là lựa chọn kỹ thuật theo môi trường. Quyết định cuối cùng cần dựa trên khảo sát địa chất, phân tích hoá học đất đắp/nước ngầm và đánh giá mức độ xâm thực thực tế của dự án.
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & CHỦ ĐẦU TƯ
EcoStrap™ — Dải cốt gia cường PVA bọc PECho môi trường kiềm, pH cao→
📁Danh mục Tường chắn có cốt gia cường (chính)
📁Cốt gia cường đất — GeoStrap® / EcoStrap™
📑Báo cáo tính toán & hồ sơ kỹ thuậtCO/CQ · EPD · Calculation note theo dự án — qua Zalo
CÔNG TRÌNH VEN BIỂN, MÔI TRƯỜNG
XÂM THỰC CẦN GIẢI PHÁP BỀN VỮNG?
Gửi vị trí dự án, mức độ xâm thực môi trường & tải trọng thiết kế — kỹ sư Hoá chất PT sẽ tư vấn cấu hình GeoMega®, loại cốt GeoStrap®/EcoStrap™ phù hợp & báo giá trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp tường chắn MSE tại Việt Nam, toàn quốc.
