HA Steel Ladders
Thang Thép Gia Cường

Biến thể “thang” của họ HA Steel — kháng kéo tuột cực cao cho hệ tường chắn MSE/Reinforced Earth® tải lớn.

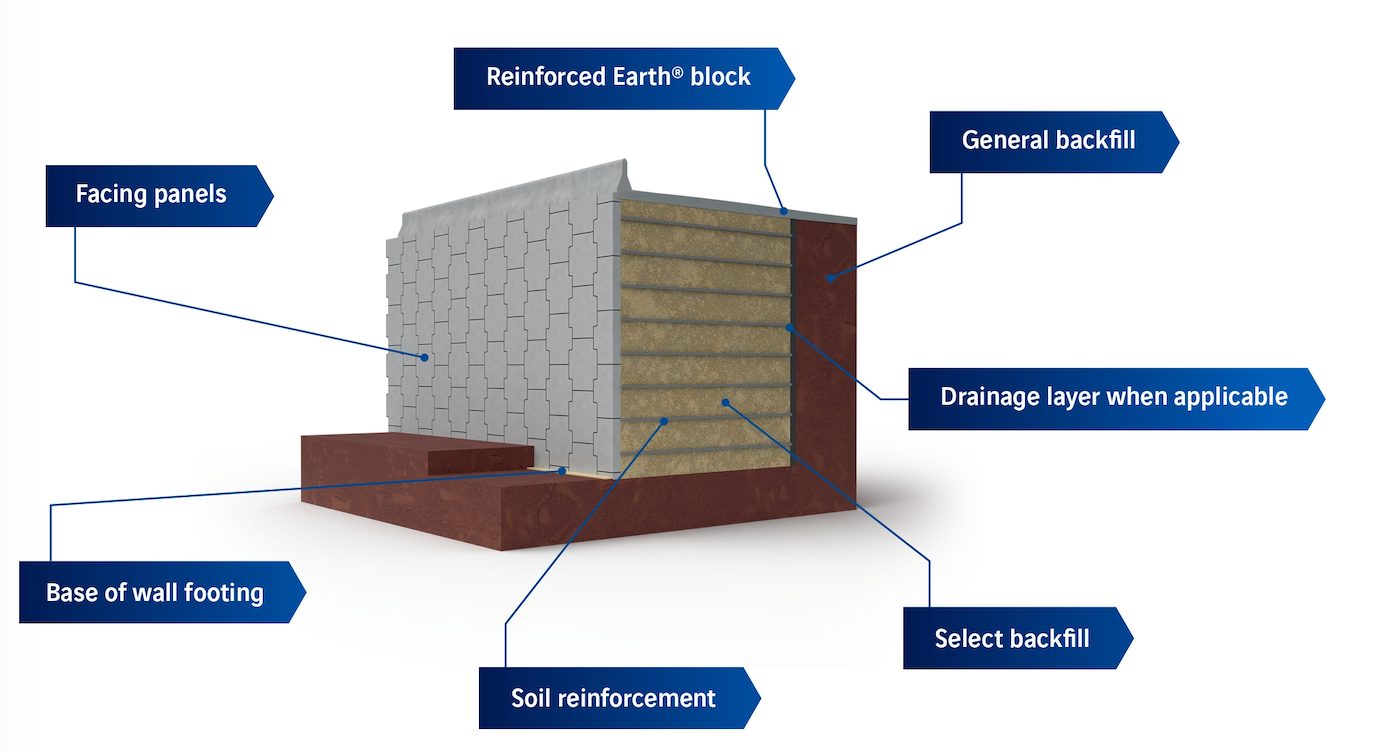

HA Steel Ladders là cốt gia cường đất dạng thang thép mạ kẽm nhúng nóng: 2 thanh tròn song song hàn với các thanh ngang, đầu thang có bản thép hàn kèm lỗ bulông liên kết trực tiếp vào tấm ốp mặt tường theo hệ “TA Classic”. Cùng họ kỹ thuật với HA Steel Strips (dải thép có gân) — cốt gia cường thép không giãn dài, được dùng nhiều nhất toàn cầu trong công nghệ Reinforced Earth® (>40 triệu m² đã thi công) — nhưng cấu tạo dạng thang cho khả năng kháng kéo tuột vượt trội, tối ưu cho công trình cao đến khoảng 6 mét.

Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói tại Việt Nam, toàn quốc.

*Tuổi thọ thiết kế đạt được khi kết hợp đúng loại đất đắp (select backfill) tuân thủ tiêu chuẩn Reinforced Earth® — kỹ sư Geoquest/PT xác nhận cấu hình theo điều kiện cụ thể từng dự án.

MỤC LỤC // TABLE OF CONTENTS

① Tính năng cốt lõi
② Phạm vi ứng dụng
③ Thông số kỹ thuật
④ Thi công
⑤ Ladders vs Strips
⑥ Q&A kỹ thuật
⑦ Liên hệ

01 // TÍNH NĂNG & ĐẶC ĐIỂM — CORE FEATURES

• Không phù hợp môi trường đất clorua/sunphat cao hoặc pH thấp (ven biển, đất chua) — dùng cốt polymer GeoStrap®.
• Không phù hợp nền đắp pH cao/kiềm (bê tông tái chế, vôi, xi măng) — dùng EcoStrap™.
• Không phải lựa chọn tối ưu chi phí cho tường rất cao >6m — ở phân khúc này HA Steel Strips (dải) thường hiệu quả hơn theo thiết kế.
• Không phải con số tuổi thọ cố định cho mọi điều kiện — phụ thuộc chất lượng đất đắp, lớp mạ kẽm và môi trường thực tế tại dự án.

ĐỊNH VỊ SẢN PHẨM: Biến thể cốt thép kháng kéo tuột cao nhất trong họ HA Steel — lựa chọn hợp lý cho tường chắn MSE/Reinforced Earth® ≤6m cần độ tin cậy kết cấu cao, nơi cốt polymer (GeoStrap®/EcoStrap™) chưa phải lựa chọn tối ưu về kiểm soát chuyển vị.

EN SUMMARY: HA Steel Ladders are hot-dip galvanized steel reinforcement strips — two parallel round bars welded to transverse rungs, bolted to facing panels via the “TA Classic” connection. Part of the HA Steel family alongside HA Steel Strips, they offer very high pull-out resistance, optimised for retaining walls up to roughly 6 metres in height.

Dùng cho & không khuyến cáo

03 // THÔNG SỐ KỸ THUẬT — TECHNICAL DATA

Vật liệu & xử lý mặt	Thép mạ kẽm nhúng nóng (hot-dip galvanized) — lớp mạ bảo vệ chống ăn mòn trong môi trường đất kiểm soát.
Cấu tạo	2 thanh tròn song song hàn với các thanh ngang (rungs) dạng thang; đầu thang có bản thép hàn kèm lỗ bulông liên kết tấm ốp.
Cơ chế truyền tải	Ma sát đất–cốt + khoá cơ học tại các thanh ngang → kháng kéo tuột (pull-out) cao hơn dải thép trơn/có gân ở cùng chiều dài.
Đặc tính cơ học	Không giãn dài (non-extensible) — kiểm soát chuyển vị kết cấu chặt chẽ, đồng nhất với HA Steel Strips.
Hệ kết nối mặt tường	“TA Classic” — bulông-đai ốc-long đền cường độ cao, vào tay nối mạ kẽm đúc sẵn trong tấm ốp bê tông.
Chiều cao tường tối ưu	Đến khoảng 6 mét — ngoài phạm vi này thường phối hợp hoặc chuyển sang HA Steel Strips theo hồ sơ thiết kế.
Tuổi thọ thiết kế	100 năm hoặc hơn khi kết hợp đúng đất đắp đạt chuẩn (select backfill) — giá trị thiết kế theo điều kiện môi trường kiểm soát.

BS 8006
AASHTO LRFD
Eurocode 7
Hot-dip Galvanizing

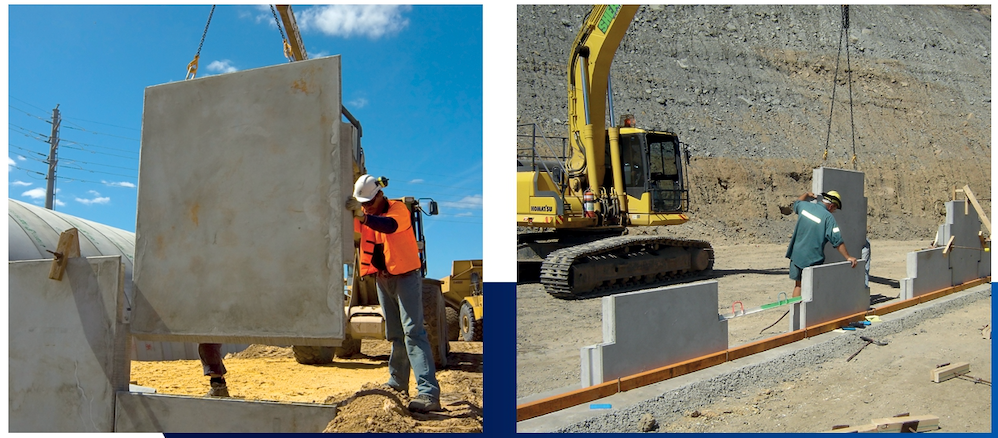

Thi công liên kết bulông “TA Classic”

Do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — đồng bộ quy trình với HA Steel Strips trong cùng kết cấu.

05 // SO SÁNH — COMPARISON

TIÊU CHÍ	HA STEEL LADDERS ⭐	HA STEEL STRIPS
Cấu tạo	2 thanh tròn + thanh ngang (thang)	Dải thép có gân vuông góc 2 mặt
Kháng kéo tuột	Rất cao (khoá cơ học tại thanh ngang)	Cao (ma sát qua gân nổi)
Chiều cao tường phù hợp	Tối ưu ≤6m	Mọi cấp, đặc biệt tường rất cao/mố cầu/tải động lớn
Mức độ phổ biến toàn cầu	Dùng kết hợp tại lớp cốt phù hợp	Dẫn đầu, >40 triệu m² đã thi công
Liên kết mặt tường	“TA Classic” (giống nhau)	“TA Classic” (giống nhau)

• Tường ≤6m, ưu tiên kháng kéo tuột: → HA Steel Ladders.
• Tường rất cao, mố cầu, tải động lớn (đường sắt, mỏ): → HA Steel Strips →
• Ven biển, đất chua, nhiễm mặn: → GeoStrap® →
• Bê tông tái chế, vôi/xi măng, pH cao: → EcoStrap™ →

06 // Q&A — TVTK / TVGS / NHÀ THẦU

HA Steel Ladders khác HA Steel Strips ở điểm nào, khi nào nên chọn loại nào?

HA Steel Ladders có cấu tạo dạng thang (2 thanh tròn + thanh ngang) cho khả năng kháng kéo tuột cực cao, đặc biệt lợi thế trong các công trình cao tối đa khoảng 6 mét. HA Steel Strips là dải thép có gân, dùng phổ biến hơn cho tường cao hơn hoặc tải lớn hơn. Nhiều dự án dùng kết hợp cả hai loại tuỳ vị trí lớp cốt trong kết cấu theo hồ sơ thiết kế.

“Tuổi thọ thiết kế 100 năm hoặc hơn” áp dụng cho mọi loại đất đắp không?

Không. Con số này chỉ đạt được khi kết hợp đúng loại đất đắp tuân thủ tiêu chuẩn (select backfill) — đặc biệt về nồng độ clorua, sunphat, pH và điện trở suất. Khảo sát địa chất chính xác trước khi chọn loại cốt là bắt buộc, không phải bước hình thức.

Vì sao cấu tạo thang lại kháng kéo tuột tốt hơn dải thép trơn?

Các thanh ngang (rungs) tạo ra nhiều điểm khoá cơ học trong khối đất đắp, ngoài lực ma sát bề mặt thông thường — cơ chế này khác với dải thép có gân vốn chủ yếu dựa vào ma sát qua gân nổi. Hiệu quả khoá phụ thuộc trực tiếp vào độ chặt và chất lượng đất đắp xung quanh.

Một dự án có thể dùng cả HA Steel Ladders và HA Steel Strips cùng lúc không?

Có. Trên thực tế, nhiều kết cấu MSE nhiều tầng phối hợp thang thép ở các lớp gần đỉnh tường (tải nhỏ hơn, ưu tiên kháng kéo tuột) và dải thép ở các lớp dưới (tải lớn hơn) — theo đúng hồ sơ tính toán của kỹ sư Geoquest/PT cho từng dự án.

Hồ sơ kỹ thuật nào cần có để đưa vào hồ sơ thầu?

Hoá chất Xây dựng PT cung cấp CO/CQ, báo cáo lớp mạ kẽm/cơ lý theo tiêu chuẩn (BS 8006/AASHTO LRFD/Eurocode 7) và tài liệu kỹ thuật “Reinforced Earth®” gốc từ Terre Armée Internationale/Soletanche Freyssinet — liên hệ qua Zalo để nhận hồ sơ đầy đủ cho hồ sơ kỹ thuật/dự thầu.
