Phân Biệt Các Loại Cốt Gia Cường Trong Tường Chắn Đất Có Cốt (MSE)
CỐT GIA CƯỜNG LÀ GÌ & VÌ SAO
“CHỌN SAI THEO MÔI TRƯỜNG” LÀ RỦI RO LỚN NHẤT
Tường chắn đất có cốt (MSE — Mechanically Stabilized Earth, hay Reinforced Earth®) hoạt động trên một nguyên lý đơn giản: xen kẹp lớp đất đắp chọn lọc với các lớp cốt gia cường nằm ngang, tạo ra ma sát ở điểm tiếp xúc giữa đất và cốt — hình thành một khối vật liệu composite ổn định, gắn liên kết với tấm ốp mặt tường ở phía ngoài. Khối composite này, cùng trọng lượng bản thân, có thể chịu cả tải trọng tĩnh và động rất lớn từ các công trình/phương tiện phía trên.
Vấn đề là: cốt gia cường nằm chôn trong đất suốt đời sống công trình — không thể quan sát trực tiếp, không dễ sửa chữa. Nếu đất đắp có hoá tính (pH, clorua, sunphat) không phù hợp với vật liệu cốt đã chọn, quá trình suy giảm cường độ diễn ra âm thầm qua nhiều năm, chỉ lộ ra khi đã ở mức nghiêm trọng. Đây là lý do “chọn đúng loại cốt theo môi trường” quan trọng không kém “tính đúng tải trọng”.
Geoquest/Terre Armée Internationale hiện cung cấp 2 nhóm cốt gia cường: nhóm kim loại (thép mạ kẽm — HA Steel Strip/Ladder) và nhóm geosynthetic/polymer (GeoStrap® lõi PET, EcoStrap™ lõi PVA). Mỗi nhóm — và mỗi loại trong nhóm — được tối ưu cho một dải điều kiện môi trường và yêu cầu kết cấu khác nhau.
Vị trí lớp cốt gia cường (mục “Soil reinforcement”) trong cấu tạo tổng thể một hệ tường chắn MSE — nằm giữa tấm ốp mặt tường và khối đất đắp.
TOÀN BỘ CỐT GIA CƯỜNG
TRONG MỘT BẢNG TRA CỨU
| Loại cốt | Vật liệu | Môi trường phù hợp | Đặc tính kết cấu | Ứng dụng điển hình |
|---|---|---|---|---|
| GeoStrap® | PET (polyester) bọc PE | Clorua/sunphat cao, pH thấp (2<pH<9) | Giãn dài có kiểm soát, nhẹ | Ven biển, ĐBSCL nhiễm mặn, đất chua |
| EcoStrap™ | PVA-L bọc PE | pH cao/kiềm (đến pH 13), không hạn chế bởi muối | Cứng hơn PET ~2×, ít biến dạng khi đắp | Bê tông tái chế, đất gia cố vôi/xi măng |
| HA Steel Strip | Thép mạ kẽm nhúng nóng | pH trung tính, ít clorua/sunphat | Không giãn dài, >40 triệu m² đã thi công toàn cầu | Tường rất cao, mố cầu, công nghiệp/mỏ tải nặng |
| HA Ladder | Thép mạ kẽm nhúng nóng | pH trung tính, ít clorua/sunphat | Kháng kéo tuột cực cao | Tường ≤6m, cần ma sát/kháng tuột cao |
Bảng tổng hợp dựng lại từ tài liệu kỹ thuật Reinforced Earth®/Terre Armée Internationale & nghiên cứu Ramirez & Rosler (2012). Cấp tải/cấp cường độ cụ thể tuỳ thiết kế từng dự án.
ĐI SÂU TỪNG LOẠI CỐT GIA CƯỜNG
GeoStrap®
Lõi sợi polyester (PET) cường lực cao bọc vỏ PE — dải cốt rời, liên kết cơ học vào tấm ốp mặt tường. Bền vững với clorua, sunphat và pH thấp; có bản tiêu chuẩn và HA (High Adherence) cho ma sát cao hơn. Đây là lựa chọn mặc định cho phần lớn công trình MSE tại Việt Nam — đặc biệt vùng ven biển, ĐBSCL.
EcoStrap™
“Người chị em” của GeoStrap, nhưng lõi là sợi PVA (polyvinyl alcohol) — không nhạy thuỷ phân trong môi trường kiềm cao (đến pH 13), nơi PET có thể bị suy giảm cường độ theo thời gian. Đây là lựa chọn đúng cho nền đắp bê tông tái chế, đất gia cố vôi/xi măng — đồng thời không hạn chế bởi nồng độ muối nên cũng dùng được cho nền vừa kiềm vừa nhiễm mặn.
Xem trang sản phẩm EcoStrap™ →
Xem thêm biến thể: Dải cốt PVA cho nền bê tông tái chế/xi măng pH cao (bản HA tăng độ bám) →
HA Steel Strip
Dải thép mạ kẽm nhúng nóng có gân vuông góc trên 2 mặt, liên kết bulông vào tấm ốp qua hệ “TA Classic”. Cốt gia cường được dùng nhiều nhất toàn cầu (>40 triệu m²), không giãn dài — lựa chọn hàng đầu khi đất đắp trung tính nhưng tải trọng/yêu cầu độ tin cậy kết cấu rất cao: tường rất cao, mố cầu, công trình công nghiệp/mỏ.
HA Ladder
Cấu tạo 2 thanh tròn song song hàn với các thanh ngang, đầu có bản thép hàn kèm lỗ bulông liên kết. Khả năng kháng kéo tuột cực cao nhờ hiệu ứng “chân thang” trong đất — đặc biệt lợi thế cho công trình cao tối đa khoảng 6 mét, nơi cần ma sát đất–cốt cao mà không cần dải cường độ lớn.
4 CÂU HỎI ĐỂ CHỌN ĐÚNG
LOẠI CỐT GIA CƯỜNG
Sơ đồ này chỉ là bước định hướng ban đầu — cường độ thiết kế cuối cùng (Tal) vẫn phải tính theo hệ số suy giảm riêng từng loại vật liệu (RFcr/RFid/RFcd cho GeoStrap; hệ số hấp thụ nước cho EcoStrap; chiều dày lớp mạ dự phòng ăn mòn cho thép), theo Eurocode 7/AASHTO LRFD hoặc hồ sơ tính toán riêng dự án.
CỐT GIA CƯỜNG KHÔNG ĐỨNG MỘT MÌNH
— PHẢI ĐÚNG CẢ HỆ KẾT NỐI
Một điểm dễ bị bỏ sót: cốt gia cường chỉ phát huy đúng tuổi thọ thiết kế khi hệ kết nối với tấm ốp mặt tường cũng tương thích với loại vật liệu cốt.
“TA Classic” — cho cốt thép
Bulông-đai ốc-long đền cường độ cao, liên kết vào tay nối mạ kẽm đúc sẵn trong tấm ốp. Dùng cho HA Steel Strip và HA Ladder — đã kiểm chứng qua nhiều thập kỷ.
GeoMega® Sleeve — cho cốt polymer
Khớp nối hoàn toàn tổng hợp (100% HDPE), đúc sẵn một phần trong tấm ốp. Dùng cho GeoStrap® và EcoStrap™ — cách ly hoá học cốt polymer khỏi môi trường kiềm của bê tông, không cần bulông.
Dùng nhầm hệ kết nối — ví dụ bulông kim loại trực tiếp cho cốt polymer trong môi trường kiềm — vô hiệu hoá toàn bộ lợi thế “không bị ăn mòn” của vật liệu cốt. Đây là lý do thiết kế hệ MSE cần xem cốt gia cường và hệ kết nối là một cặp đồng bộ, không tách riêng.
CÂU HỎI THƯỜNG GẶP
GỬI KHẢO SÁT ĐỊA CHẤT —
NHẬN KHUYẾN NGHỊ CỐT PHÙ HỢP
Gửi kết quả pH, clorua, sunphat của đất đắp & bản vẽ tường chắn — kỹ sư Hoá chất PT sẽ đối chiếu và tư vấn loại cốt + cấp tải phù hợp trong 2 giờ làm việc.
Nội dung được biên soạn bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Bài viết liên quan
ĐỊA KỸ THUẬT GEOQUEST // KIẾN THỨC NỀN Vải Địa Kỹ Thuật Geotextile Là Gì?Dệt Hay Không Dệt — Chọn...

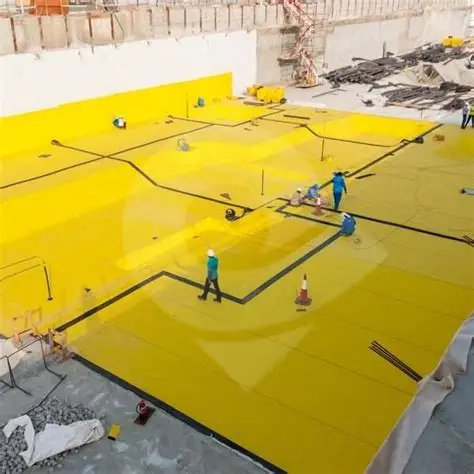

GIẢI PHÁP CHỐNG THẤM // SIKA VIỆT NAM GIẢI PHÁP CHỐNG THẤM SIKACHO MỌI HẠNG MỤC CÔNG TRÌNH Tầng hầm...
