SikaBond®-T58 là keo dán gốc polyurethane 1 thành phần, đóng rắn nhờ độ ẩm trong không khí, không cần trộn 2 thành phần trước khi dùng. So với các mã đóng rắn nhanh trong cùng dòng (T52 FC, T54 FC), T58 có độ nhớt thấp hơn, giúp keo trải đều bằng bay răng cưa mà vẫn giữ vệt bay ổn định — phù hợp thi công liên tục trên diện tích lớn thay vì dán từng khoảng nhỏ bằng túi bắn. Sau khi đóng rắn, lớp keo đạt độ cứng Shore A khoảng 35 (đo sau 28 ngày theo ISO 868), tạo lớp đệm đàn hồi hấp thụ giãn nở nhiệt-ẩm của gỗ và giảm truyền âm bước chân xuống kết cấu bên dưới.

✓ TÍNH NĂNG NỔI BẬT

• ▸ Định mức 800–1300 g/m² khi dán toàn bộ bề mặt bằng bay răng cưa (theo TDS)
• ▸ Có thể đi lại và chà nhám sau 24 giờ, sàn có thể chà nhám lớp keo sau 12 giờ
• ▸ Cường độ kéo ~1.3 N/mm², giãn dài đứt ~360% (ISO 37)
• ▸ Tương thích sàn có hệ thống sưởi ấm dưới sàn (underfloor heating)
• ▸ Hàm lượng phát thải rất thấp (Very low emissions), phù hợp công trình dân dụng

✓ DÙNG CHO

• ▸ Dán toàn bộ bề mặt sàn gỗ tự nhiên (solid wood)

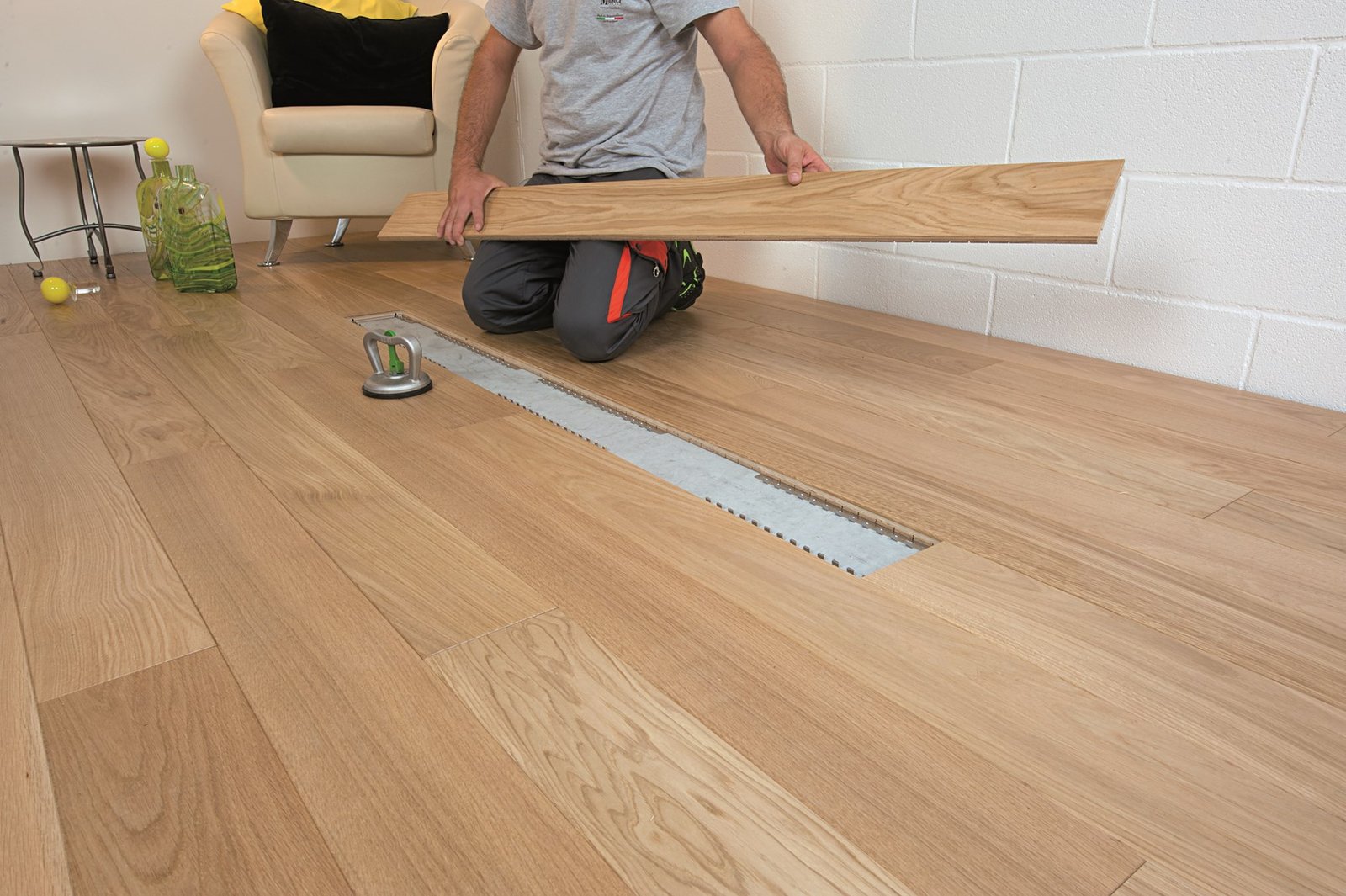

• ▸ Sàn gỗ kỹ thuật (engineered wood), ván sàn nhiều lớp
• ▸ Ván ép, ván dăm làm nền phụ (subfloor panel)
• ▸ Sàn có hệ thống sưởi ấm dưới sàn (+20°C đến +35°C)
• ▸ Nền xi măng, thạch cao anhydrite, gạch men cũ (đã kiểm tra bám dính)

✗ KHÔNG KHUYẾN CÁO

• ✗ Bề mặt nhựa PE/PP/PTFE (Teflon) và vật liệu dẻo hóa tương tự
• ✗ Gỗ đã xử lý hóa chất mạnh (amoniac, chất bảo quản) chưa có xác nhận từ Sika
• ✗ Nền có độ ẩm vượt ngưỡng (>2.5% CM xi măng / >0.5% CM anhydrite, không sưởi)
• ✗ Thi công ngoài khoảng nhiệt độ +15°C–+35°C (nền/không khí)

Với nền có nguy cơ ẩm vượt ngưỡng cho phép, đặc biệt tại tầng hầm hoặc khu vực không có màng chống ẩm, cần thi công lớp Sikafloor® EpoCem và lót Sika® Primer MB trước khi dán sàn gỗ — liên hệ bộ phận kỹ thuật PT để được tư vấn hệ giải pháp phù hợp.

HOÀN THÀNH

HOÀN THÀNH

HOÀN THÀNH

HOÀN THÀNH

CHUẨN BỊ BỀ MẶT

Nền sạch, khô, đồng nhất, không dầu mỡ/bụi. Bê tông và thạch cao anhydrite phải mài nhám và hút bụi công nghiệp. Gạch men cũ cần khử dầu mỡ bằng Sika® Aktivator-205 hoặc mài nhám.

KIỂM TRA ĐỘ ẨM NỀN

Nền xi măng ≤2.5% CM (không sưởi) / ≤1.8% CM (có sưởi). Nền anhydrite ≤0.5% CM (không sưởi) / ≤0.3% CM (có sưởi). Vượt ngưỡng phải xử lý trước khi dán.

THI CÔNG DÁN KEO

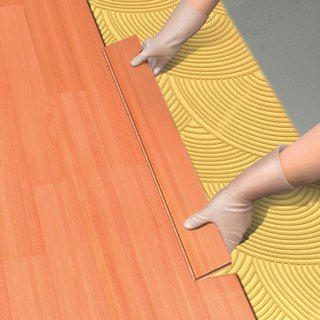

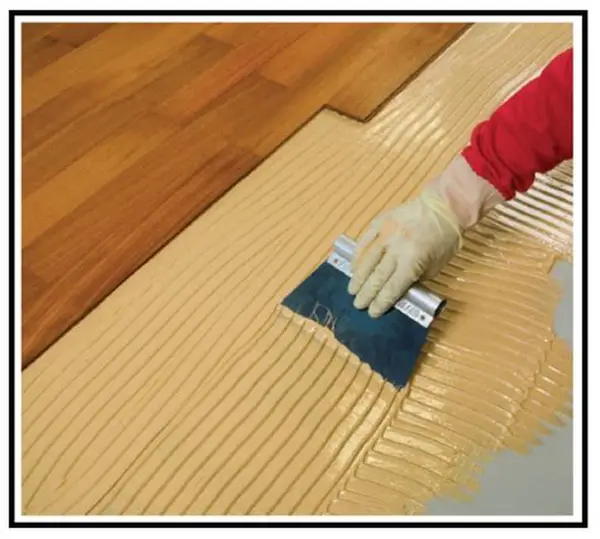

Trải keo đều bằng bay răng cưa, định mức 800–1300 g/m². Ép chặt tấm gỗ vào lớp keo, gõ ghép bằng búa cao su và tấm chặn. Chừa khe hở 10–15mm sát tường.

HOÀN THIỆN & BẢO DƯỠNG

Đi lại/chà nhám được sau 24 giờ (23°C/50%RH, keo dày ≤1mm). Vệ sinh keo dư ngay bằng khăn sạch, dùng Sika® Remover-208 hoặc TopClean-T nếu cần.

Bảo quản +5°C đến +25°C, khô ráo, tránh nắng trực tiếp, hạn dùng 12 tháng kể từ ngày sản xuất. Theo SDS, sản phẩm thuộc nhóm nhạy cảm da loại 1 (H317) — cần đeo găng tay bảo hộ khi thao tác.

Nhiệt độ nền/không khí thi công phải trong khoảng +15°C–+35°C (không sưởi) hoặc +20°C–+35°C (có sưởi ấm dưới sàn). Nhiệt độ keo lúc thi công nên ≥+15°C để đảm bảo độ dẻo và khả năng trải bay.
