GỐI ĐẶC BIỆT FREYSSINET // KHÔNG THÀNH PHẦN ĐÀN HỒI — CHUYÊN TRUYỀN LỰC NGANG
Gối dẫn hướng TETRON® SK & Gối chặn TETRON® PK
Bộ đôi thiết bị cơ khí thuần tuý (không mang tải đứng, không có thành phần đàn hồi) chuyên truyền/kiểm soát lực ngang lớn cho kết cấu — TETRON® SK cho phép trượt 1 phương + xoay 2 trục, TETRON® PK khoá cứng chuyển vị ngang cả 2 phương nhưng vẫn cho xoay. Thường dùng kèm gối trượt tự do (GL) khi lực ngang vượt khả năng gối dẫn hướng tích hợp.
DÙNG KÈM GỐI GL
CE MARKING
*Theo trang sản phẩm chính thức freyssinet.com (họ Guide & Restraint Bearings) — chưa có TDS số liệu công khai theo kích thước, liên hệ PT để nhận thông số riêng theo dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
GỐI ĐẶC BIỆT FREYSSINET // KHÔNG THÀNH PHẦN ĐÀN HỒI
Gối dẫn hướng TETRON® SK
& Gối chặn TETRON® PK
Dùng Kèm Gối Trượt Tự Do Khi Lực Ngang Lớn
KHÔNG THÀNH PHẦN ĐÀN HỒI
TETRON® SK (gối dẫn hướng/shear key) và TETRON® PK (gối chặn/pin key) là 2 thiết bị cơ khí thuần tuý của Freyssinet, chuyên truyền và kiểm soát lực ngang lớn cho kết cấu — không mang tải trọng thẳng đứng, không có thành phần đàn hồi (cao su) như các dòng gối cầu chính. Thường dùng kết hợp với gối trượt tự do (GL) ở hai bên để tách riêng chức năng “dẫn hướng/khoá” khỏi chức năng “đỡ tải” khi lực ngang vượt khả năng gối tích hợp tiêu chuẩn — nhập khẩu, phân phối chính hãng bởi Hoá chất Xây dựng PT.
*Nguồn: freyssinet.com — trang sản phẩm chính thức Tetron® Guide and Restraint Bearings
/
Gối đặc biệt (Special Bearings — không thành phần đàn hồi)
/
Gối dẫn hướng TETRON® SK & Gối chặn TETRON® PK

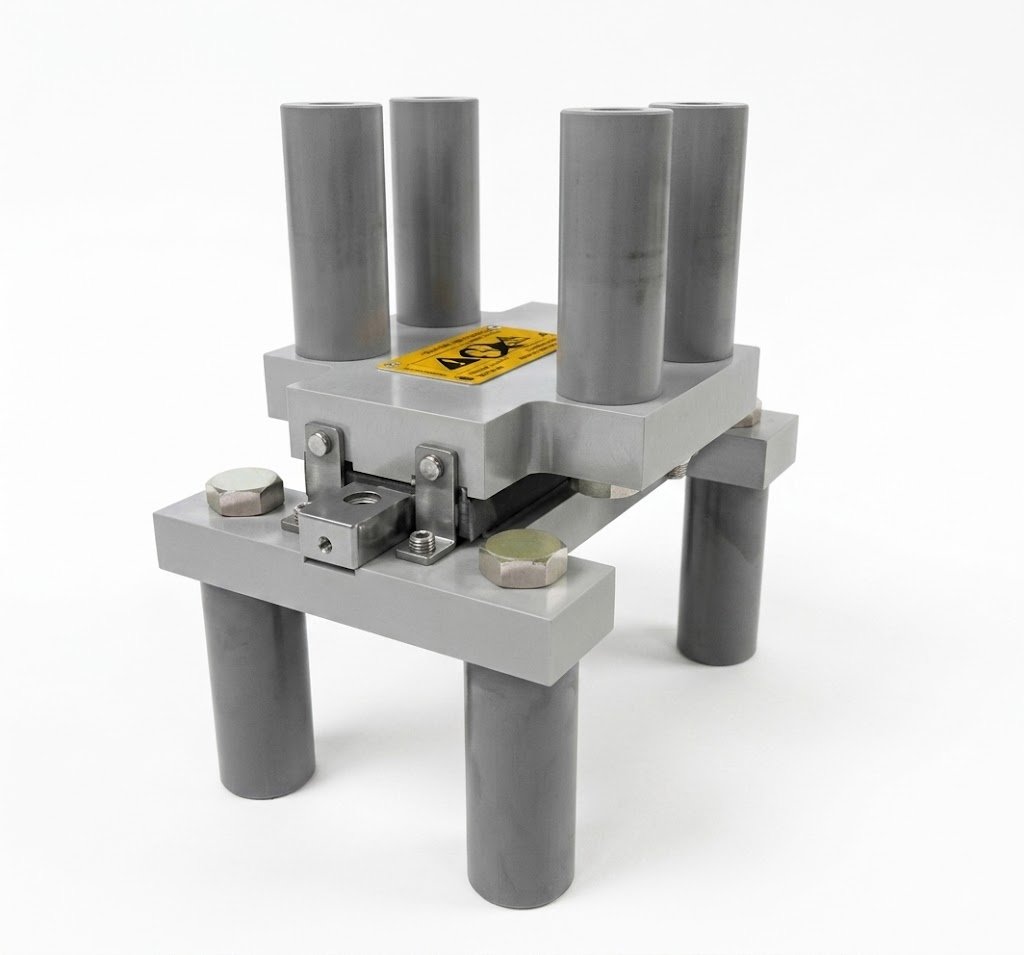

TETRON® SK — Gối dẫn hướng

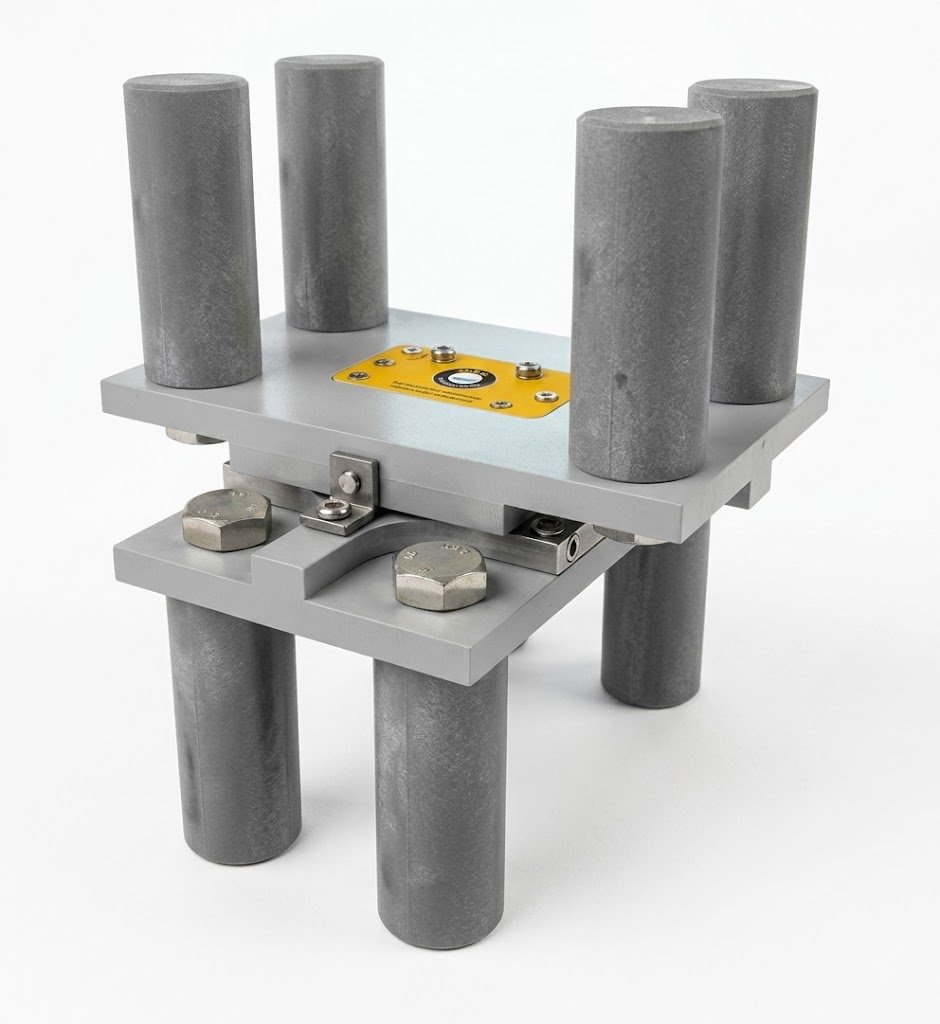

TETRON® PK — Gối chặn
Gối dẫn hướng TETRON® SK & Gối chặn TETRON® PK Freyssinet — sản phẩm, ứng dụng thực tế tại công trường · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
TETRON® SK & TETRON® PK
Khi lực ngang thiết kế vượt khả năng của cơ cấu dẫn hướng/khoá tích hợp sẵn trong gối chậu (GG) hoặc gối cầu cong tiêu chuẩn, Freyssinet tách riêng chức năng “kiểm soát chuyển vị ngang” ra khỏi chức năng “đỡ tải trọng thẳng đứng” bằng 2 thiết bị chuyên dụng: TETRON® SK (shear key — gối dẫn hướng) và TETRON® PK (pin key — gối chặn). Cả hai đều được bố trí kết hợp cùng gối trượt tự do (GL) đặt hai bên: gối GL đảm nhận toàn bộ tải trọng thẳng đứng, còn SK/PK đảm nhận việc kiểm soát/truyền lực ngang.
✓ TÍNH NĂNG NỔI BẬT

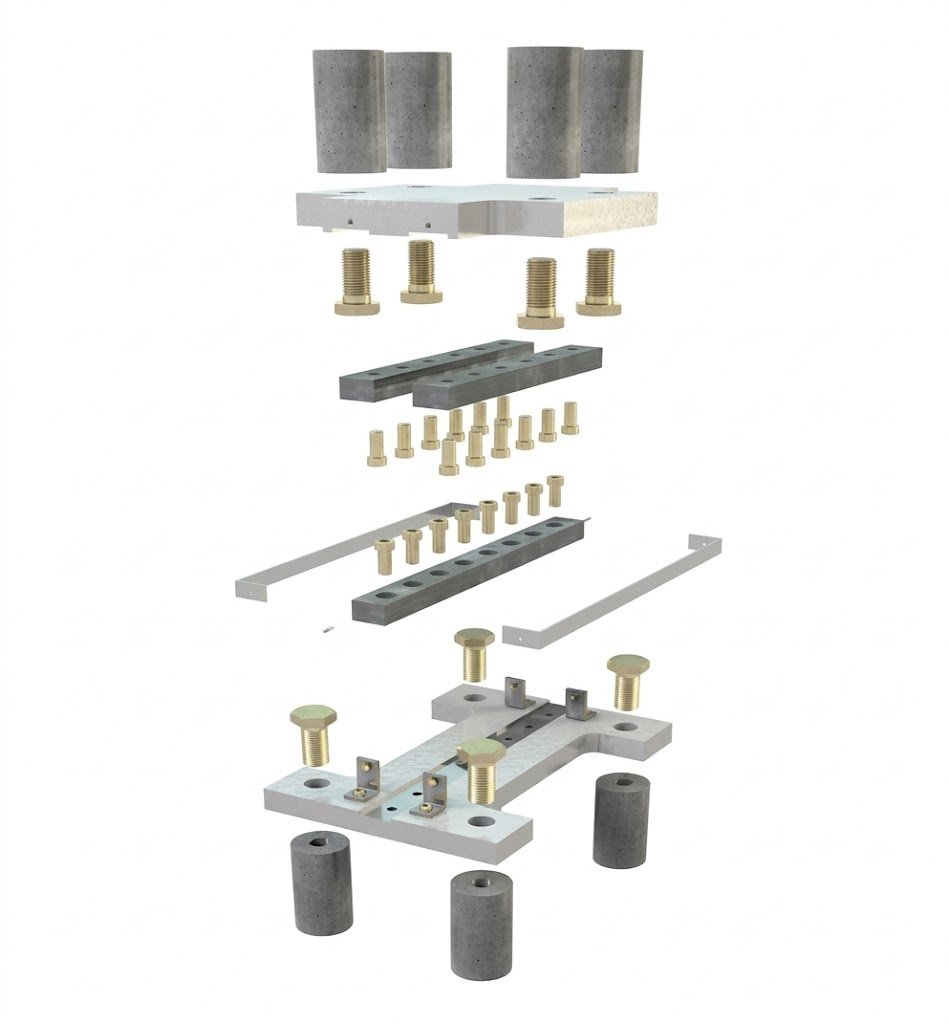

- ▸ TETRON® SK: bản đế có rãnh ray (rail) + bản trên có 2 thanh dẫn hướng — cho phép chuyển vị dọc theo trục ray, truyền lực ngang vuông góc với ray, xoay được quanh 2 trục

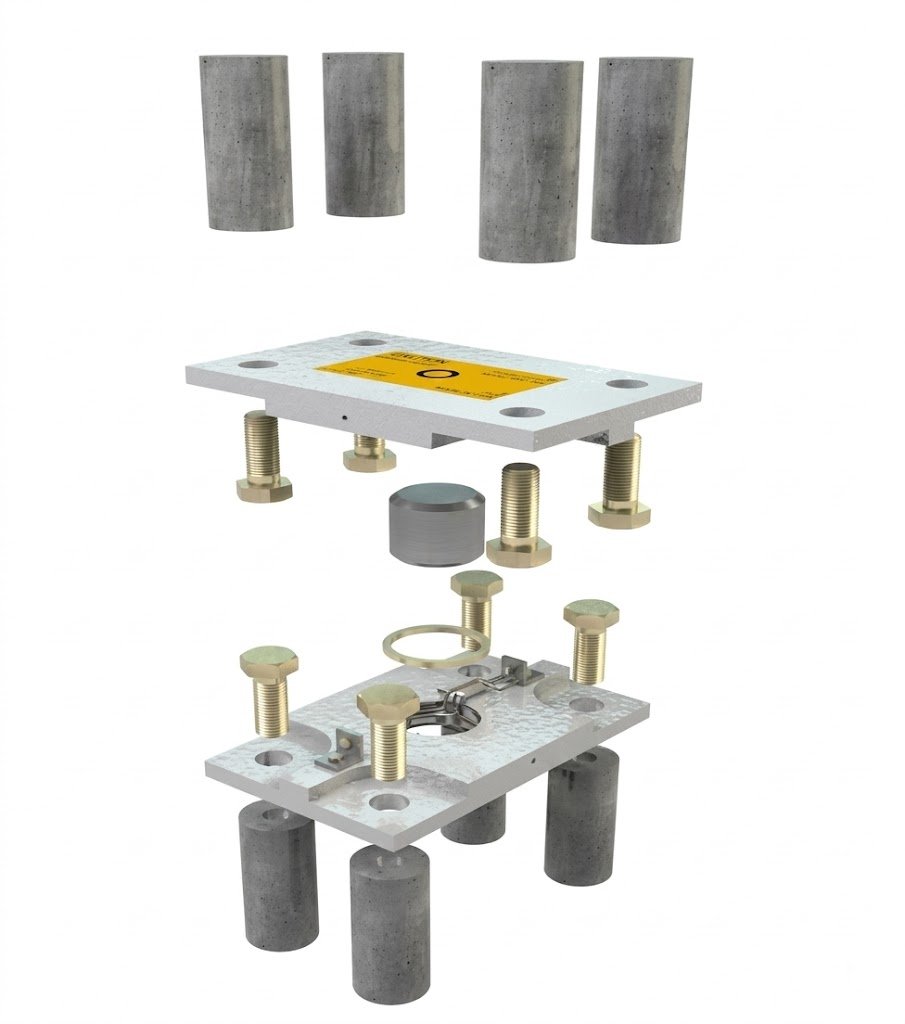

- ▸ TETRON® PK: bản đế + bản trên liên kết qua chốt (pin) — khoá cứng chuyển vị ngang theo cả 2 phương của cầu, nhưng vẫn cho phép xoay
- ▸ Cả hai đều KHÔNG mang tải trọng thẳng đứng — tách biệt hoàn toàn với chức năng đỡ tải của gối chính
- ▸ Cho phép kiểm soát lực ngang cực lớn vượt khả năng cơ cấu dẫn hướng tích hợp trong gối GG tiêu chuẩn
- ▸ Sản xuất khép kín tại nhà máy Freyssinet, CE marking, kiểm định tại ISOLAB (Ý) theo tiêu chuẩn quốc tế
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không mang tải trọng thẳng đứng — không thể dùng thay thế gối chính (SB/CD/gối cao su), luôn cần bố trí kèm gối GL đỡ tải
- ✗ Không có thành phần đàn hồi (cao su) như gối cao su cốt bản thép — hoàn toàn là cơ cấu cơ khí cứng
- ✗ TETRON® PK khoá cứng chuyển vị ngang 2 phương — không phù hợp vị trí cần chuyển vị dọc theo 1 hướng (nên dùng SK thay vì PK)
Kỹ sư thiết kế kết cấu cầu dây văng, cầu nhịp lớn cần kiểm soát lực ngang (gió, động đất, lực hãm) vượt khả năng gối tiêu chuẩn; nhà thầu công trình đặc biệt cần tách riêng chức năng đỡ tải và dẫn hướng trong sơ đồ gối cầu.
Phân biệt TETRON® SK và TETRON® PK
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Cầu dây văng, cầu nhịp lớn cần truyền lực ngang (gió, động đất, lực hãm) vượt khả năng cơ cấu dẫn hướng tích hợp trong gối GG tiêu chuẩn
- ▸ Sơ đồ gối cầu cần tách riêng chức năng đỡ tải (gối GL) và chức năng dẫn hướng/khoá (SK/PK) để tối ưu thiết kế từng bộ phận
- ▸ TETRON® SK: vị trí cần kiểm soát chuyển vị theo 1 phương (dọc theo ray) trong khi vẫn truyền lực ngang vuông góc lớn
- ▸ TETRON® PK: vị trí cần khoá cứng hoàn toàn chuyển vị ngang cả 2 phương (điểm cố định ngang) nhưng vẫn cho xoay tự do
✗ KHÔNG KHUYẾN CÁO
- ✗ Dùng độc lập thay thế gối chính chịu tải đứng — SK/PK bắt buộc phải có gối GL đi kèm để đỡ tải trọng thẳng đứng
- ✗ Công trình có lực ngang trong khả năng gối GG tích hợp tiêu chuẩn — dùng trực tiếp gối GG đơn giản và kinh tế hơn
- ✗ Cầu nhịp ngắn, tải trọng/lực ngang nhỏ — không cần đến giải pháp tách riêng chức năng này
TECHNICAL DATA
THÔNG SỐ THAM KHẢO
⚠ Chưa có TDS số liệu riêng theo kích thước cho SK/PK: Freyssinet công bố TETRON® SK và TETRON® PK như một dòng trong họ Guide & Restraint Bearings trên trang sản phẩm chính thức (freyssinet.com), có chứng nhận CE, nhưng không phát hành bảng tra kích thước/tải trọng công khai như các dòng gối chính (CD, SB). Bảng dưới đây chỉ tổng hợp đặc tính chức năng đã xác nhận, KHÔNG có giá trị số về tải trọng/kích thước.
⚠ Khuyến nghị: Với dự án cụ thể cần lực ngang vượt khả năng gối GG tiêu chuẩn, vui lòng liên hệ Hoá chất Xây dựng PT qua Zalo/hotline để kỹ sư phối hợp cùng Freyssinet tính toán và thiết kế SK/PK riêng theo bearing schedule dự án — không tự suy đoán khả năng chịu lực từ mô tả chức năng chung.
| Thông số | TETRON® SK | TETRON® PK |
|---|---|---|
| Cấu tạo | Bản đế có rãnh ray + bản trên có 2 thanh dẫn hướng | Bản đế + bản trên liên kết qua chốt (pin) trung tâm |
| Chuyển vị ngang | Cho phép 1 phương (dọc trục ray) | Khoá hoàn toàn cả 2 phương |
| Truyền lực ngang | Vuông góc với trục ray | Cả 2 phương của cầu |
| Xoay | Cho phép quanh 2 trục | Cho phép (quanh chốt) |
| Tải trọng thẳng đứng | Không mang tải | Không mang tải |
| Bố trí điển hình | Kết hợp cùng gối trượt tự do (GL) đặt hai bên để đạt kiểm soát hướng và phân bổ tải hoàn chỉnh | |
*Bảng trên tổng hợp đặc tính chức năng theo mô tả chính thức của Freyssinet (freyssinet.com — Tetron® Guide and Restraint Bearings) — không bao gồm giá trị tải trọng, kích thước cụ thể do chưa có TDS công khai. Vui lòng liên hệ PT để nhận thông số thiết kế riêng theo dự án.
EN 1337
ISOLAB TESTED
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS

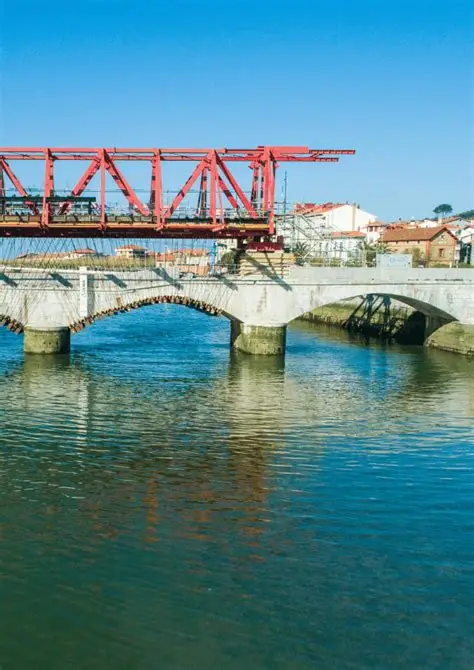

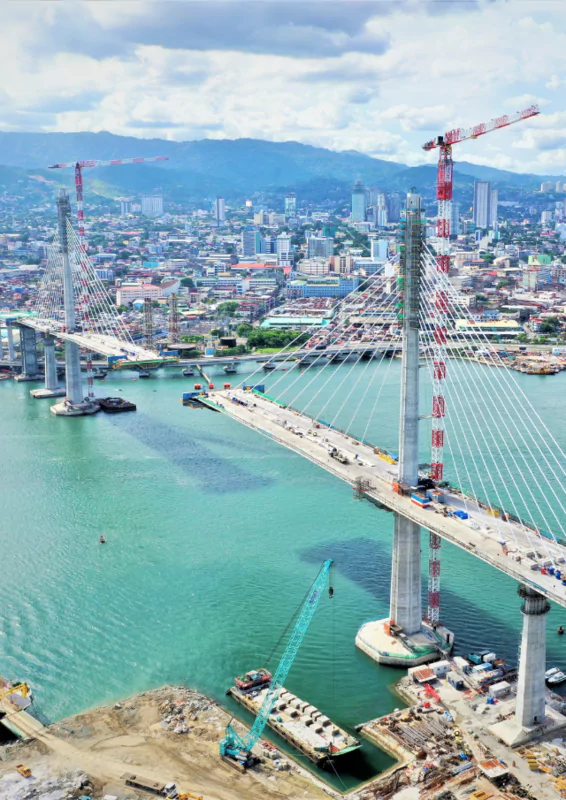

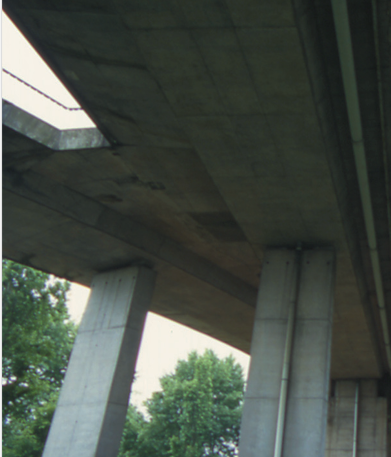

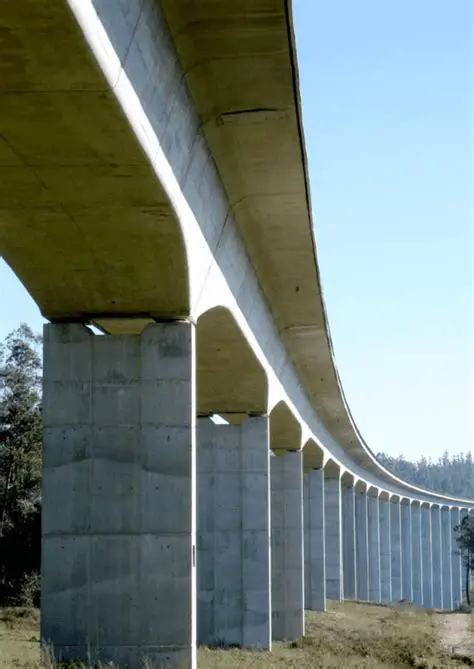

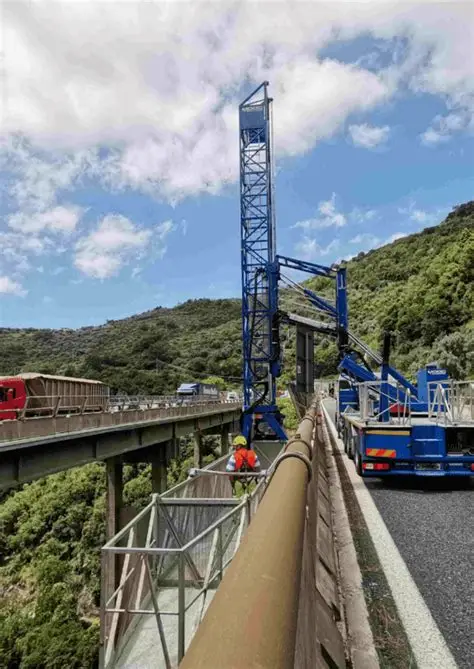

Hình ảnh công trình lắp đặt TETRON® SK/PK
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam — năng lực đã được kiểm chứng qua các công trình biểu tượng dưới đây.
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — không khẳng định cụ thể TETRON® SK/PK được lắp trên từng công trình nêu trên.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
XÁC ĐỊNH SƠ ĐỒ BỐ TRÍ
Xác định vị trí đặt SK/PK và các gối GL đỡ tải đi kèm theo sơ đồ bố trí gối tổng thể; kiểm tra hướng ray (với SK) khớp bản vẽ thiết kế.
CHUẨN BỊ MẶT ĐỠ
Kiểm tra độ phẳng, cao độ và cường độ bê tông mặt đỡ; đảm bảo cao độ SK/PK đồng nhất với các gối GL đỡ tải liền kề.
ĐẶT & CĂN CHỈNH
Định vị đúng tâm và đúng hướng ray (SK); siết bu lông/liên kết theo lực siết thiết kế; kiểm tra chốt (PK) không bị kẹt trước khi hạ kết cấu.
NGHIỆM THU
Kiểm tra SK/PK không chịu tải trọng thẳng đứng ngoài dự kiến; chừa không gian giám sát và bảo trì định kỳ.
Bảo quản nơi khô ráo, tránh va đập vào rãnh ray (SK) hoặc chốt (PK) trước khi lắp đặt; kiểm định tại ISOLAB xác nhận chất lượng trước xuất xưởng.
Tuyệt đối không để SK/PK chịu tải trọng thẳng đứng ngoài dự kiến (VD: do sai cao độ lắp đặt) — thiết bị chỉ thiết kế cho lực ngang, chịu tải đứng ngoài dự kiến có thể gây hư hỏng kết cấu cơ khí.
SO SÁNH & KHUYẾN NGHỊ
CHỌN GIẢI PHÁP DẪN HƯỚNG PHÙ HỢP
| Giải pháp | Mang tải đứng | Lực ngang | Ưu điểm | Link |
|---|---|---|---|---|
| TETRON® SK/PK + gối GL ⭐ | Không (SK/PK) | Rất lớn, chuyên biệt | Tách riêng chức năng, tối ưu từng bộ phận khi lực ngang cực lớn | — |
| Tetron CD GG (dẫn hướng tích hợp) | Có | 10-30% tải đứng | Đơn giản, 1 thiết bị đảm nhận cả đỡ tải và dẫn hướng | Xem → |
| Tetron CD FX (cố định) | Có | Mọi hướng | Điểm cố định hoàn toàn, đơn giản khi không cần chuyển vị | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu lực ngang thiết kế vượt xa khả năng dẫn hướng tích hợp của gối GG tiêu chuẩn: → Dùng TETRON® SK/PK + gối GL đỡ tải riêng — sản phẩm này
- ▸ Nếu lực ngang trong khả năng gối GG tiêu chuẩn (thường ≤30% tải đứng): → Dùng trực tiếp gối chậu/cầu cong GG, đơn giản và kinh tế hơn
- ▸ Nếu cần điểm cố định tuyệt đối không có chuyển vị: → Dùng gối FX thay vì SK/PK
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Bắt buộc dùng kèm gối trượt tự do để đỡ tải trọng thẳng đứng
Thiết bị hỗ trợ thi công và kiểm tra SK/PK cùng hệ gối đỡ tải
Giải pháp dẫn hướng tích hợp khi lực ngang không quá lớn
Gối chậu cố định TETRON® CD FXChọn khi cần điểm cố định tuyệt đối, không cần chuyển vị theo bất kỳ phương nào→
Gối cầu cong TETRON® SBCân nhắc khi cần cả góc xoay lớn lẫn khả năng dẫn hướng nâng cao→
CẦN TƯ VẤN
TETRON® SK / PK?
Cung cấp bearing schedule, lực ngang thiết kế, hoặc hồ sơ dự án — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
