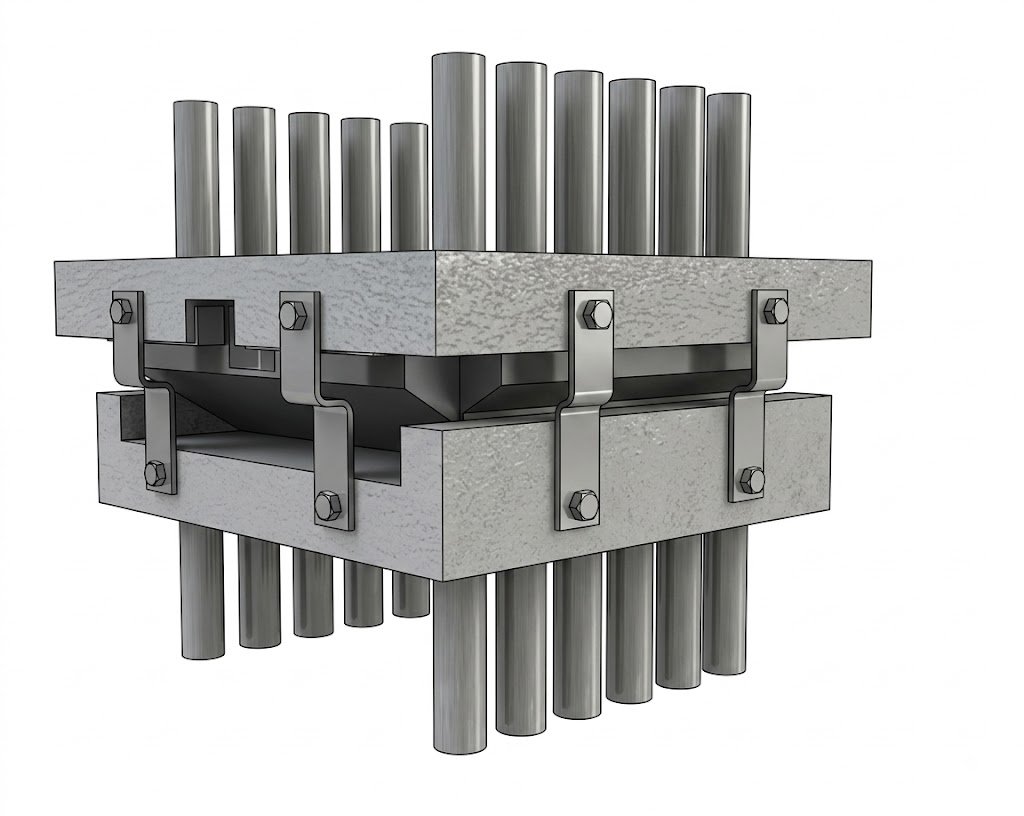

Gối tuyến tính (Linear Rocker Bearing) có cấu tạo gồm một bản thép dưới, trên đó một con lăn (rocker) dao động qua lại — được giữ đúng vị trí bằng các chốt cắt (shear pins). Khác với gối chậu/gối cầu cong có thể xoay đa hướng, gối tuyến tính chỉ cho phép xoay và chuyển vị theo đúng 1 trục — đây chính là đặc điểm giúp cấu tạo đơn giản hơn, chi phí thấp hơn đáng kể, đặc biệt phù hợp kết cấu thép nơi chuyển vị/xoay chủ yếu xảy ra theo 1 phương xác định.

✓ TÍNH NĂNG NỔI BẬT

• ▸ Mang được cả tải trọng thẳng đứng lẫn tải trọng ngang, nhưng chỉ trên 1 trục duy nhất — khác biệt so với TETRON® SK/PK (chuyên lực ngang, không mang tải đứng)
• ▸ Có đủ 3 chế độ vận hành giống các dòng gối Freyssinet khác: Fixed (cố định), Free Sliding (trượt tự do), Guided Sliding (dẫn hướng) — nhưng đều giới hạn trong 1 trục
• ▸ Tải trọng thẳng đứng tối đa phụ thuộc trực tiếp vào kích thước gối được chọn — dễ dàng lựa chọn theo catalogue kích thước tiêu chuẩn
• ▸ Giải pháp kinh tế và bền, được Freyssinet thiết kế đặc thù cho kết cấu thép (cầu thép, dầm thép, mái thép công nghiệp)
• ▸ CE marking, sản xuất khép kín tại nhà máy Freyssinet, kiểm định tại ISOLAB (Ý)

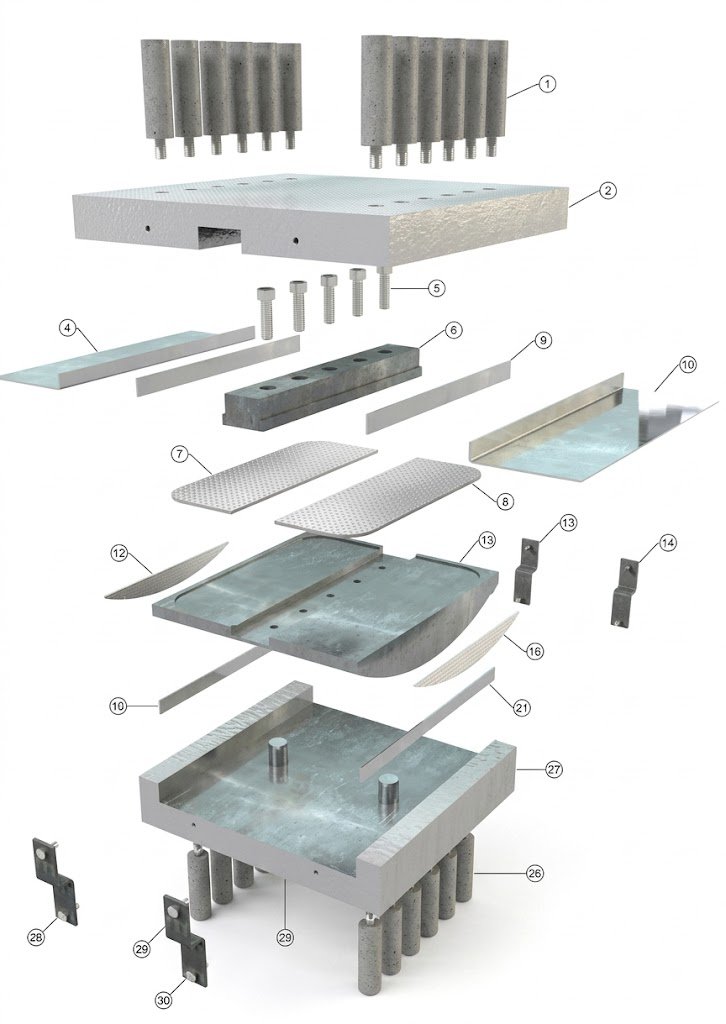

Bản thép dưới (Base Plate)

Gắn cố định vào mố/trụ hoặc dầm đỡ, là mặt tiếp xúc cho rocker lăn/dao động.

Rocker (con lăn dao động)

Bề mặt cong tiếp xúc với bản thép dưới, cho phép xoay quanh 1 trục khi kết cấu chịu tải/biến dạng.

Shear Pins (chốt cắt)

Giữ rocker đúng vị trí trên bản thép dưới, ngăn xô lệch ngoài ý muốn trong khi vẫn cho phép dao động thiết kế.

✓ DÙNG CHO

• ▸ Cầu thép, dầm thép nhịp trung bình có chuyển vị/xoay chủ yếu theo 1 phương (dọc tim cầu)
• ▸ Mái thép công nghiệp, nhà xưởng, nhà thi đấu kết cấu thép cần gối kinh tế nhưng vẫn có chứng nhận CE
• ▸ Kết cấu thép nhịp lớn có ứng xử chuyển vị đơn giản, không cần xoay đa hướng phức tạp
• ▸ Dự án ưu tiên chi phí gối cầu, đã xác định rõ chuyển vị thiết kế nằm trong 1 trục duy nhất

✗ KHÔNG KHUYẾN CÁO

• ✗ Kết cấu cần xoay/chuyển vị đa hướng phức tạp — dùng gối chậu TETRON® CD hoặc gối cầu cong TETRON® SB
• ✗ Kết cấu bê tông cốt thép thông thường — gối cao su cốt bản thép hoặc gối chậu thường phù hợp và phổ biến hơn
• ✗ Vị trí có lực kéo đứng (uplift) — cần dòng gối chuyên dụng TETRON® DC-SB

HOÀN THÀNH

ĐANG TRIỂN KHAI

HOÀN THÀNH

Millau Viaduct — Pháp

Russky Bridge — Nga

Øresund — Đan Mạch/Thuỵ Điển

Pont de Normandie — Pháp

Cầu Mỹ Thuận — Việt Nam

Cầu Thủ Thiêm 2 — Việt Nam

Cầu Bãi Cháy — Việt Nam

Cầu Phú Mỹ — Việt Nam

XÁC NHẬN TRỤC CHUYỂN ĐỘNG

Đối chiếu trục xoay/chuyển vị thiết kế (thường dọc tim kết cấu thép) với hướng lắp đặt của rocker trên bản vẽ, đảm bảo đúng phương thiết kế trước khi lắp.

CHUẨN BỊ MẶT ĐỠ

Kiểm tra độ phẳng và cao độ mặt đỡ (thường là bản thép liên kết vào kết cấu thép chính); vệ sinh sạch bụi bẩn trước khi đặt gối.

ĐẶT GỐI & SIẾT LIÊN KẾT

Định vị đúng tâm rocker theo bản vẽ; siết bu lông/liên kết theo lực siết thiết kế; kiểm tra shear pins không bị kẹt hoặc lệch.

HẠ KẾT CẤU & NGHIỆM THU

Hạ dầm/kết cấu thép, kiểm tra rocker dao động trơn tru đúng trục thiết kế; chừa không gian giám sát và bảo trì định kỳ.

Bảo quản nơi khô ráo, tránh va đập vào bề mặt tiếp xúc rocker; kiểm tra lớp bảo vệ chống ăn mòn không bị trầy xước trước khi lắp đặt.

Lắp sai trục chuyển động có thể khiến kết cấu không xoay/chuyển vị đúng thiết kế, gây ứng suất phụ ngoài dự kiến trong kết cấu thép — luôn kiểm tra kỹ hướng lắp trước khi cố định vĩnh viễn.
