GỐI CHẬU FREYSSINET // TETRON® CD — TRƯỢT DẪN HƯỚNG 1 CHIỀU
Gối chậu dẫn hướng TETRON® CD GG Guided Sliding Pot Bearing
Gối chậu dẫn hướng chỉ cho phép trượt theo 1 phương xác định (guide), đồng thời truyền lực ngang theo phương vuông góc với hướng trượt — cân bằng giữa kiểm soát chuyển vị và khả năng chịu lực. Cùng họ TETRON® CD, tải trọng đứng đến 50MN, lực ngang vuông góc = 10% tải đứng, CE marking EN 1337-5.
TRUYỀN LỰC VUÔNG GÓC
CE · EN 1337-5
*Theo trang sản phẩm chính thức freyssinet.com (họ TETRON® Pot Bearings) & TDS liên quan — thông số cụ thể theo model tính toán riêng theo bearing schedule dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
GỐI CHẬU FREYSSINET // TETRON® CD — GỐI CƠ KHÍ
Gối chậu dẫn hướng
TETRON® CD GG
Guided Sliding Pot Bearing — Trượt Một Chiều · Truyền Lực Ngang Vuông Góc Hướng Dẫn
EN 1337-5
TUỔI THỌ THIẾT KẾ 50 NĂM
Gối chậu dẫn hướng TETRON® CD GG là gối chậu trượt được trang bị thêm bộ dẫn hướng (guide) — trung tâm hoặc bên — chỉ cho phép bản trượt di chuyển theo 1 phương xác định, đồng thời truyền lực ngang theo phương vuông góc với hướng trượt xuống mố/trụ. Đây là chế độ “cân bằng” giữa gối cố định FX và gối trượt tự do GL — nhập khẩu, phân phối chính hãng bởi Hoá chất Xây dựng PT.
*Nguồn: freyssinet.com & TDS Freyssinet Mechanical Bearings C V 4 — thông số theo model tiêu chuẩn, tuỳ chỉnh theo bearing schedule dự án

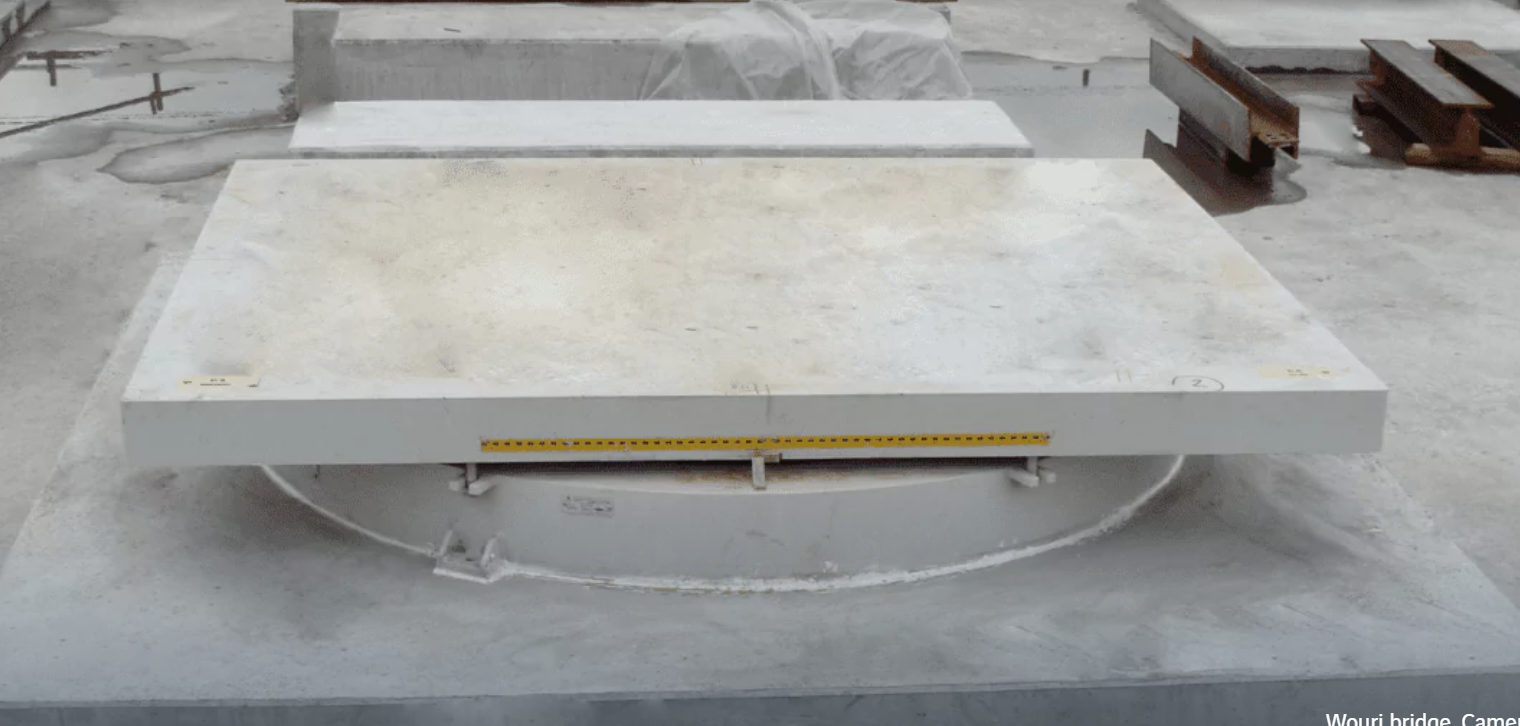

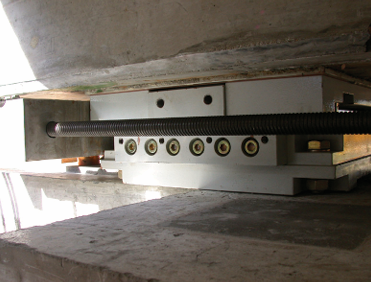

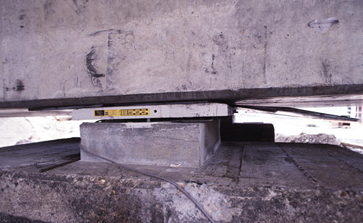

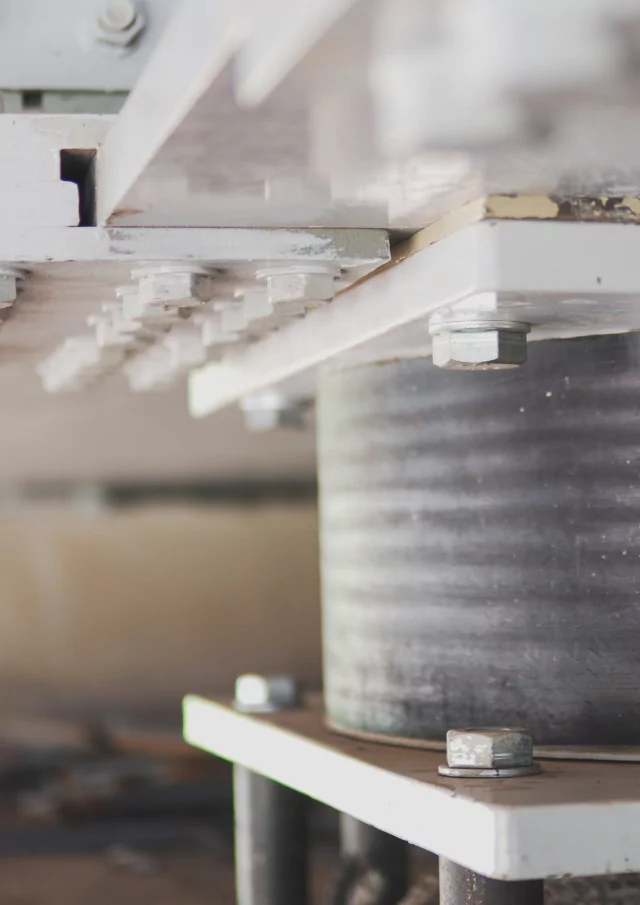

Gối chậu dẫn hướng TETRON® CD GG Freyssinet — sản phẩm, ứng dụng thực tế tại công trường · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
GỐI CHẬU DẪN HƯỚNG TETRON® CD GG

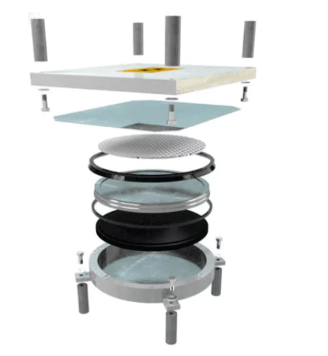

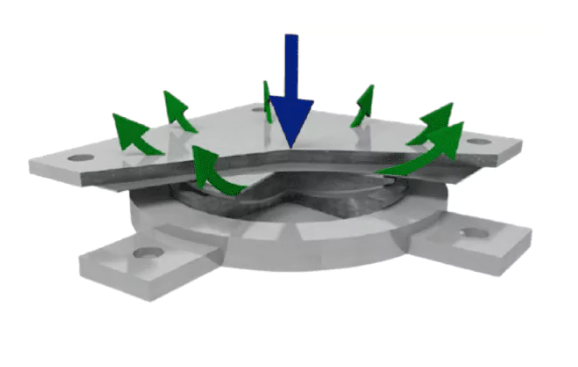

Gối chậu dẫn hướng TETRON® CD GG có cấu tạo giống gối trượt tự do GL (pot, đĩa cao su kín, piston phủ PTFE/Isoslide®), nhưng được bổ sung bộ dẫn hướng (guide) — có thể là guide trung tâm gắn trên piston lồng vào rãnh trên bản trượt, hoặc các chặn bên (side stops) gắn trên bản trượt. Bộ dẫn hướng chỉ cho phép bản trượt di chuyển dọc theo 1 phương xác định, đồng thời truyền lực ngang theo phương vuông góc với hướng trượt đó xuống mố/trụ đỡ.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Kiểm soát chuyển vị theo đúng 1 phương thiết kế — không lệch hướng như gối GL trượt tự do đa hướng
- ▸ Truyền lực ngang vuông góc với hướng dẫn = 10% tải trọng đứng (model tiêu chuẩn) — giúp ổn định kết cấu theo phương ngang mà vẫn cho phép giãn nở nhiệt dọc theo hướng chính
- ▸ Chuyển vị dọc theo hướng dẫn từ ±50mm đến ±200mm tuỳ model tiêu chuẩn, mở rộng thêm theo yêu cầu tiêu chuẩn áp dụng của dự án
- ▸ Tải trọng đứng tối đa 50MN, góc xoay 10 mrad + bổ sung theo tiêu chuẩn áp dụng, CE marking No. 1777-CPD-0703 theo EN 1337-5
- ▸ Tuỳ chọn vật liệu trượt Isoslide® thay PTFE cho chuyển động tần suất cao, thiết kế tuổi thọ 50 năm
- ▸ Có thể tích hợp cảm biến đo tải trọng thẳng đứng để giám sát ứng xử kết cấu lâu dài
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không cho phép chuyển vị theo phương vuông góc với hướng dẫn — nếu công trình cần chuyển vị đa hướng, phải chọn GL
- ✗ Không ngăn được chuyển vị dọc theo hướng dẫn — nếu cần cố định hoàn toàn theo mọi phương, phải chọn FX
- ✗ Bản neo/tai chân đế thường KHÔNG bao gồm sẵn trong kích thước gối — cần tính toán và đặt hàng riêng theo bearing schedule dự án
Kỹ sư thiết kế kết cấu cầu nhịp lớn (TVTK), tư vấn giám sát dự án hạ tầng trọng điểm (TVGS); nhà thầu thi công cầu dây văng/cầu dầm hộp cần kiểm soát chính xác hướng chuyển vị tại các vị trí trung gian giữa điểm cố định và gối trượt tự do.

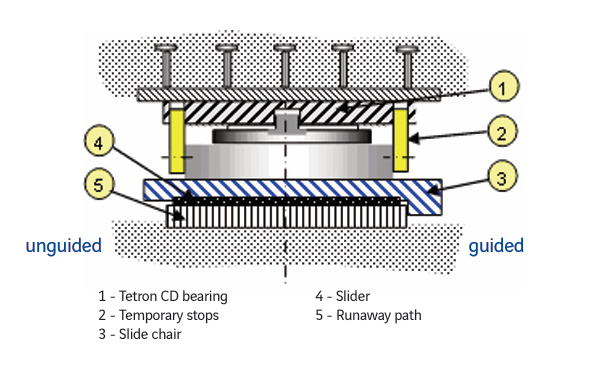

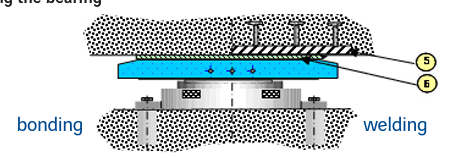

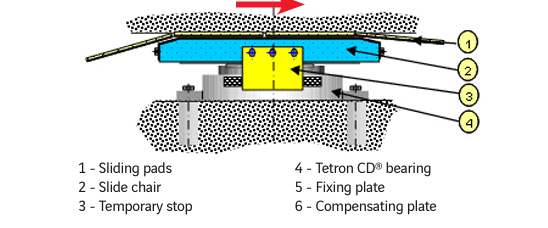

Cấu tạo bộ dẫn hướng
Freyssinet cung cấp 2 phương án dẫn hướng cho gối GG, lựa chọn theo yêu cầu bố trí và tải trọng cụ thể của dự án.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Cầu thẳng, cầu cong nhẹ cần kiểm soát chuyển vị dọc tim cầu, đồng thời chịu lực ngang cầu (gió, động đất ngang)
- ▸ Các trụ trung gian trong hệ dầm liên tục nhiều nhịp, giữa điểm cố định FX và các gối GL trượt tự do
- ▸ Cầu dây văng, cầu dầm hộp lớn cần ổn định ngang mà vẫn cho phép giãn nở nhiệt theo hướng dọc
- ▸ Kết cấu cần kiểm soát chính xác hướng chuyển vị để tránh lệch hướng gây ứng suất phụ ngoài dự kiến
- ▸ Công trình tải trọng rất lớn (đến 50MN) mà gối cao su cốt bản thép không đáp ứng được
✗ KHÔNG KHUYẾN CÁO
- ✗ Vị trí cần cố định kết cấu tuyệt đối mọi phương — dùng gối FX thay vì GG
- ✗ Vị trí cần chuyển vị tự do đa hướng, không truyền lực ngang — dùng gối GL thay vì GG
- ✗ Cầu nhịp ngắn, tải trọng nhỏ — gối cao su cốt bản thép hoặc gối đơn giản kinh tế hơn nhiều
TECHNICAL DATA
THÔNG SỐ ĐẦY ĐỦ
| Thông số | Giá trị | Tiêu chuẩn / Nguồn |
|---|---|---|
| Cấu tạo | Pot + đĩa cao su kín + piston phủ PTFE/Isoslide® + bộ dẫn hướng (guide trung tâm hoặc chặn bên) | freyssinet.com / TDS C V 4 |
| Tải trọng thẳng đứng tối đa | 50 MN (50.000 kN) cho model tiêu chuẩn — model đặc biệt theo yêu cầu dự án | freyssinet.com |
| Tải trọng ngang vuông góc hướng dẫn | 10% tải trọng thẳng đứng cho model tiêu chuẩn — truyền theo đúng 1 phương vuông góc hướng dẫn | TDS Freyssinet Mechanical Bearings C V 4 |
| Chuyển vị dọc theo hướng dẫn | ±50mm đến ±200mm tuỳ model tiêu chuẩn — cộng thêm theo yêu cầu tiêu chuẩn áp dụng của dự án | TDS Freyssinet Mechanical Bearings C V 4 |
| Chuyển vị vuông góc hướng dẫn | Không cho phép — bị khoá bởi bộ dẫn hướng | freyssinet.ph |
| Góc xoay cho phép | 10 mrad (tiêu chuẩn) + bổ sung theo tiêu chuẩn áp dụng; tối đa 30 mrad cho model đặc biệt | freyssinet.com / TDS C V 4 |
| Thiết kế tuổi thọ (Design life) | 50 năm | freyssinet.com |
| Nhiệt độ cho phép | -35°C đến +48°C | freyssinet.com |
| Ký hiệu model (designation) | GG [tải trọng đứng kN] – [chuyển vị dọc mm], VD: GG 10,000-1,000 | TDS Freyssinet Mechanical Bearings C V 4 |
| Bảo vệ chống ăn mòn | Hệ sơn epoxy-polyurethane ACQPA C4ANV, hoặc phun kim loại kẽm-nhôm + sơn epoxy-PU | EN 1337-9 |
| Chứng nhận & kiểm định | CE marking No. 1777-CPD-0703; thiết kế, đúc mẫu, sản xuất, kiểm định tại ISOLAB (Ý) | EN 1337-5 |
*Kích thước, đường kính pot/piston và trọng lượng cụ thể theo từng model được Freyssinet thiết kế và chế tạo theo tải trọng/chuyển vị/góc xoay thực tế ghi trong bearing schedule của dự án (theo EN 1337-5) — không phải giá trị cố định cho mọi công trình. Bản neo/tai chân đế thường không bao gồm sẵn trong kích thước gối.
EN 1337-9
CE MARKING
PTFE / ISOSLIDE®
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS

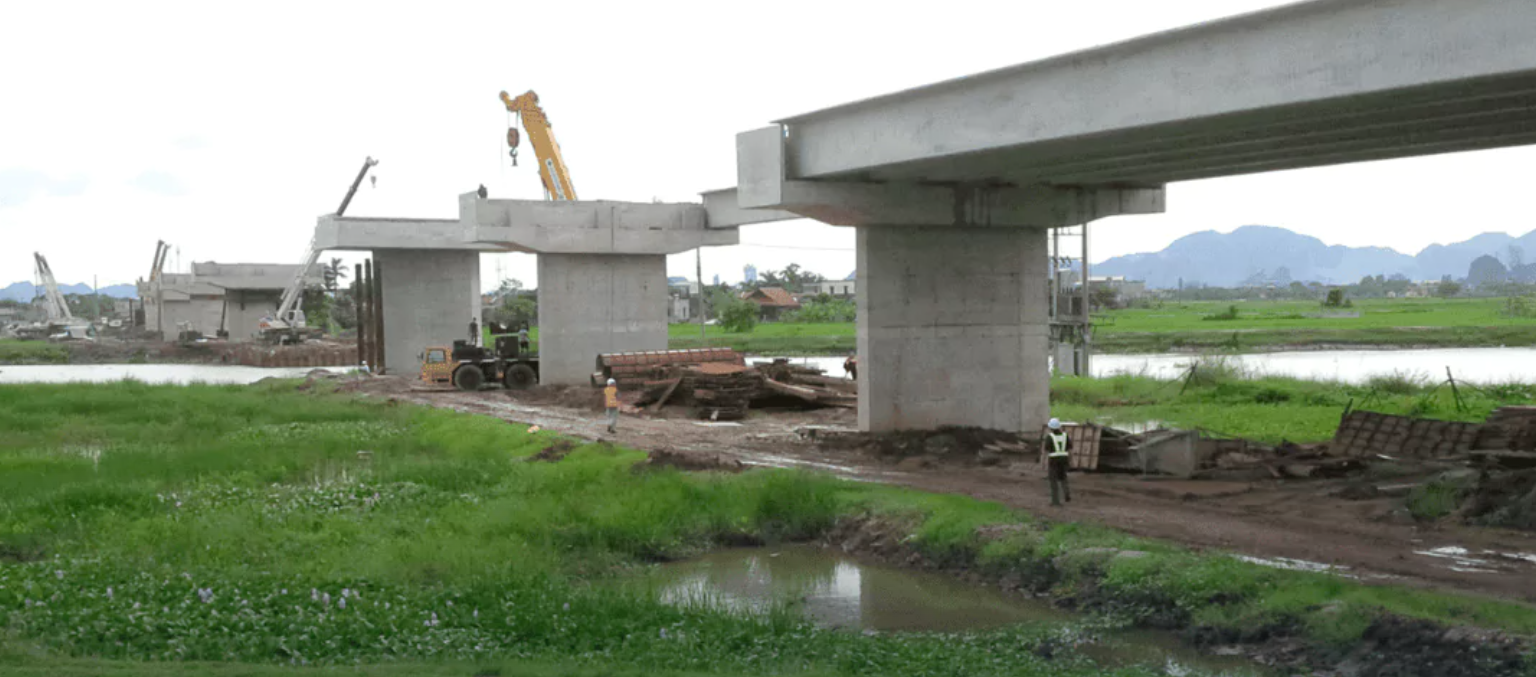

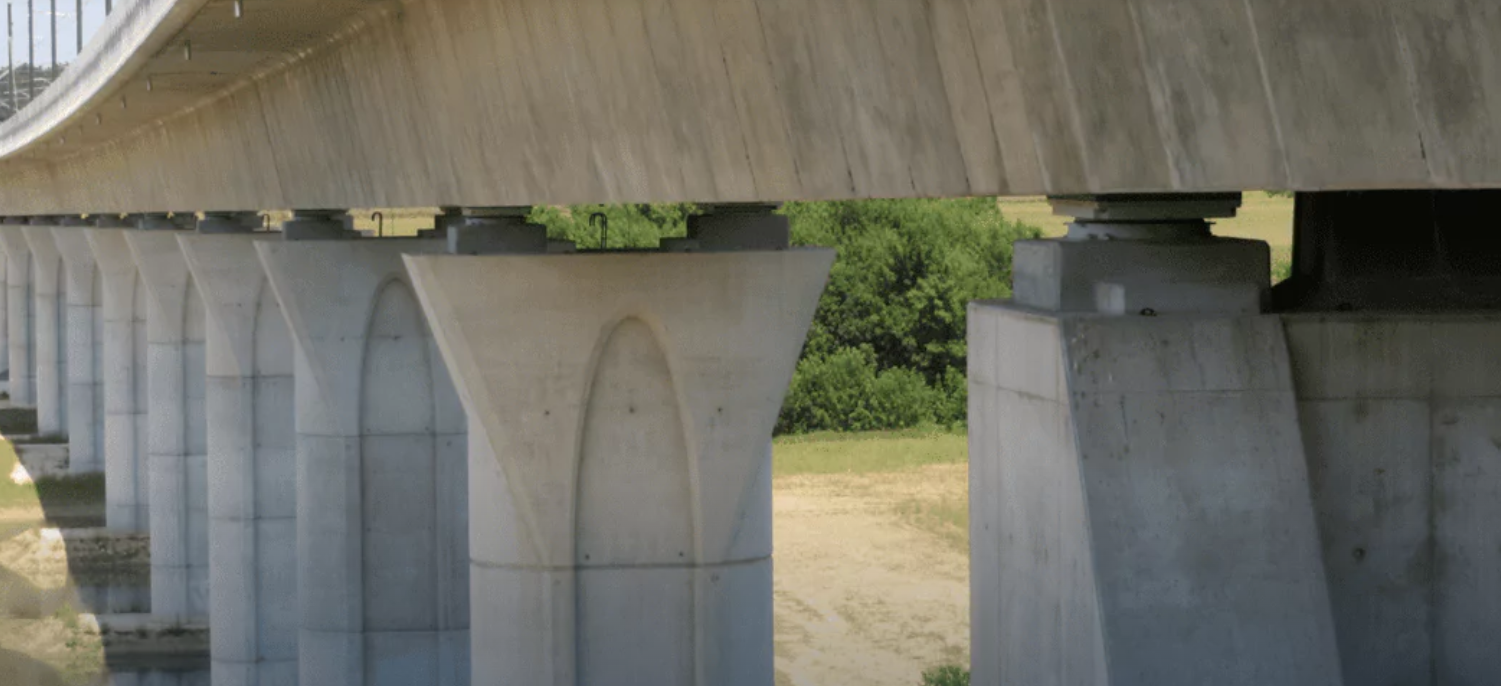

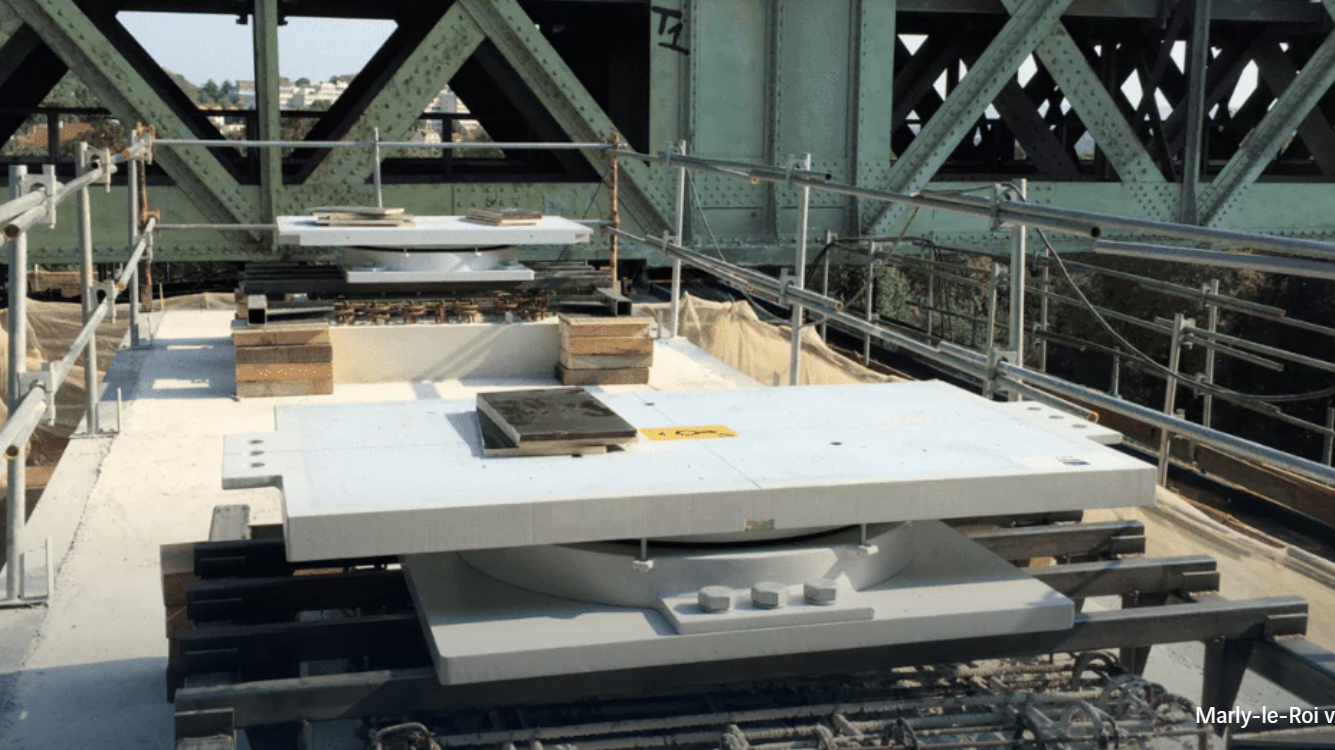

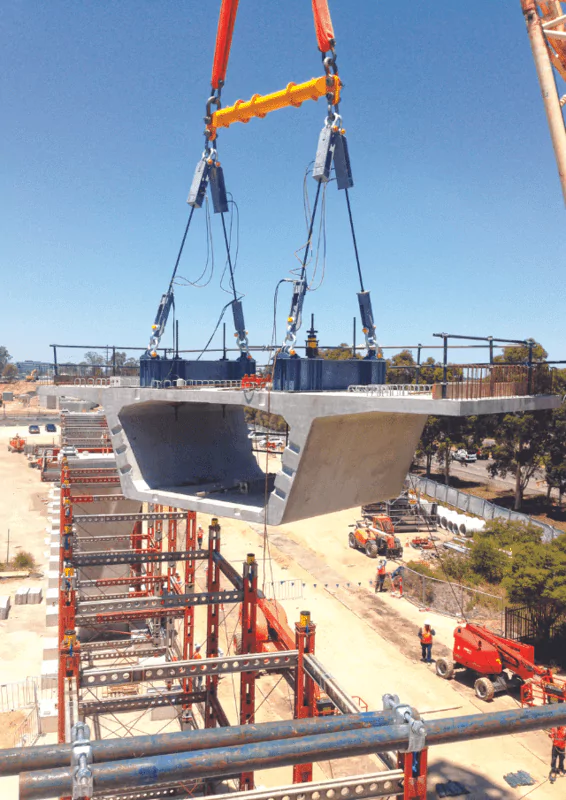

Hình ảnh công trình lắp đặt TETRON® CD GG
Uy tín toàn cầu & Việt Nam của Freyssinet

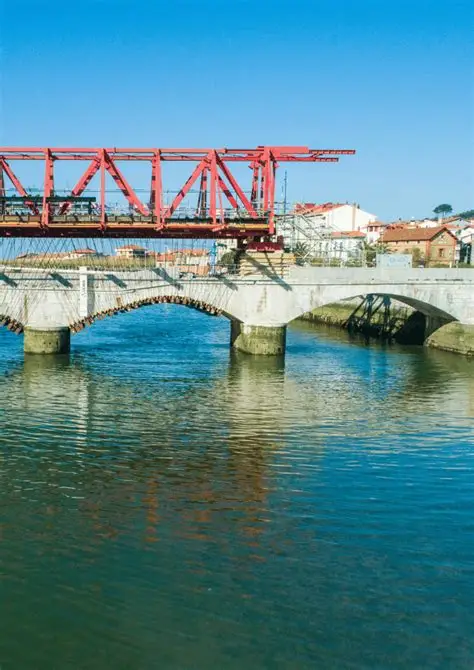

Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam — năng lực đã được kiểm chứng qua các công trình biểu tượng dưới đây.
Dự án tiêu biểu toàn cầu
Dự án tiêu biểu tại Việt Nam
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu (dự ứng lực, gối cầu, khe co giãn, dây văng nói chung) — không khẳng định cụ thể model gối chậu TETRON® CD GG được lắp trên từng công trình nêu trên.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
KIỂM TRA BEARING SCHEDULE
Đối chiếu hướng dẫn hướng thiết kế (thường trùng tim dọc cầu) với bản vẽ; xác nhận đúng model GG, không nhầm phương với GL/FX.
CHUẨN BỊ MẶT ĐỠ
Kiểm tra cường độ bê tông (tối thiểu 30MPa theo TDS) và độ phẳng mặt đỡ trước khi đặt gối.
ĐỊNH HƯỚNG CHÍNH XÁC
Định hướng bộ dẫn hướng (guide/side stops) đúng phương thiết kế trước khi cố định gối — sai lệch hướng dù nhỏ cũng ảnh hưởng ứng xử toàn hệ.
HẠ DẦM & NGHIỆM THU
Hạ dầm, kiểm tra bản trượt di chuyển đúng phương thiết kế, không bị kẹt; chừa không gian giám sát và thay thế quanh gối.
Bảo quản gối nơi khô ráo, che chắn tránh bụi/nước ngấm vào bản trượt và bộ dẫn hướng trước khi lắp đặt.
Lắp sai hướng dẫn hướng có thể khiến gối truyền lực sai phương thiết kế, gây ứng suất phụ không kiểm soát cho kết cấu — luôn đối chiếu ký hiệu hướng trên gối với bản vẽ trước khi cố định vĩnh viễn.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG CHẾ ĐỘ VẬN HÀNH
| Sản phẩm | Chuyển vị | Lực ngang | Ưu điểm | Link |
|---|---|---|---|---|
| Tetron CD GG (dẫn hướng) ⭐ | 1 phương | Vuông góc phương trượt | Cân bằng giữa kiểm soát hướng và ổn định ngang | — |
| Tetron CD FX (cố định) | Không | Mọi hướng | Điểm cố định tuyệt đối, chỉ cho xoay, kiểm soát chuyển vị toàn hệ | Xem → |
| Tetron CD GL (trượt tự do) | Đa hướng, không giới hạn | Không truyền | Chuyển vị tự do đa hướng, giảm tải cho trụ | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu cần kiểm soát hướng chuyển vị nhưng vẫn ổn định ngang: → Dùng Tetron CD GG — sản phẩm này
- ▸ Nếu cần 1 điểm tựa cố định tuyệt đối để kiểm soát chuyển vị toàn hệ: → Dùng Tetron CD FX
- ▸ Nếu cần chuyển vị tự do đa hướng, không truyền lực ngang: → Dùng Tetron CD GL
- ▸ Nếu tải trọng nhỏ hơn nhiều so với ngưỡng gối chậu: → Cân nhắc gối cao su cốt bản thép, kinh tế hơn
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Giải pháp và phụ kiện tích hợp trực tiếp với gối chậu TETRON® CD để hệ thống hoàn chỉnh
Gối chậu trượt tự do TETRON® CD GLBố trí cùng gối GG tại các trụ còn lại để hấp thụ tự do các chuyển vị không cần kiểm soát hướng→
Hệ thống đo tải trọng tích hợp (Instrumentation)Tích hợp cảm biến ngay trong gối để giám sát tải trọng và ứng xử kết cấu lâu dài→
Thiết bị hỗ trợ thi công, lao lắp và kiểm tra gối chậu TETRON® CD GG
Gối cầu kích nâng kết cấu (Jackable Bearing)Tích hợp hệ kích để điều chỉnh cao độ, cân bằng tải trọng đứng qua các trụ→
Thiết bị cân bằng gối cầu (Spirit Level)Kiểm tra độ nằm ngang khi lắp và theo dõi độ xoay của gối sau khi khai thác→
Các chế độ khác trong dòng TETRON® CD và các họ gối cầu Freyssinet khác để cân nhắc
Gối chậu cố định TETRON® CD FXChọn khi cần điểm tựa cố định tuyệt đối, kiểm soát chuyển vị toàn hệ→
Gối cầu cong TETRON® SB (Spherical)Chọn khi cần góc xoay đa hướng lớn hơn và độ bền cao hơn với ISOGLIDE®→
📄TDS — Bearings with Integrated Load MeasurementPDF — FT En C V 3 3 — Freyssinet Official
📄TDS — Pot Bearings Tecnislid® (công nghiệp)PDF — FT En C VI 2 1 — Freyssinet Official
✅CE Certificate — Tetron CD Pot BearingsPDF — Freyssinet Official
📄TDS — Jacking Bearings Tetron CDPDF — Freyssinet Official (Gối cầu kích nâng đi kèm)
📘Brochure Elastomeric BearingsPDF — Freyssinet Official
CẦN TƯ VẤN
GỐI CHẬU TETRON® CD GG?
Cung cấp bearing schedule, tải trọng, chuyển vị thiết kế, hoặc hồ sơ dự án — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
