Gối chậu cố định TETRON® CD FX Fixed Pot Bearing
Gối chậu cố định (Fixed Pot Bearing) dùng đĩa cao su kín nén trong ống thép — hoạt động như một khớp bản lề (point hinge), ngăn hoàn toàn chuyển vị ngang & dọc, chỉ cho phép kết cấu xoay. Tải trọng thẳng đứng tiêu chuẩn đến 50MN, thiết kế tuổi thọ 50 năm, CE marking EN 1337-3/1337-5.
TUỔI THỌ 50 NĂM
CE · EN 1337-3/5
*Theo trang sản phẩm chính thức freyssinet.com (họ TETRON® Pot Bearings) & TDS liên quan — thông số cụ thể theo model tính toán riêng theo bearing schedule dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
GỐI CHẬU FREYSSINET // TETRON® CD — GỐI CƠ KHÍ
Gối chậu cố định
TETRON® CD FX
Fixed Pot Bearing — hoạt động như một khớp bản lề, ngăn hoàn toàn chuyển vị ngang & dọc của kết cấu, chỉ cho phép xoay.
EN 1337-3 / EN 1337-5
THIẾT KẾ TUỔI THỌ 50 NĂM
Gối chậu cố định TETRON® CD FX Freyssinet — sản phẩm, ứng dụng thực tế tại công trường · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
GỐI CHẬU CỐ ĐỊNH TETRON® CD FX

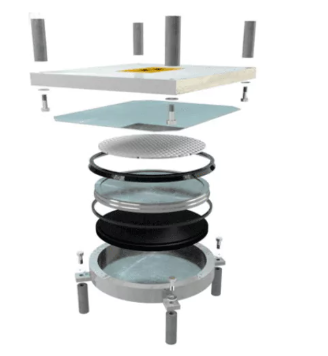

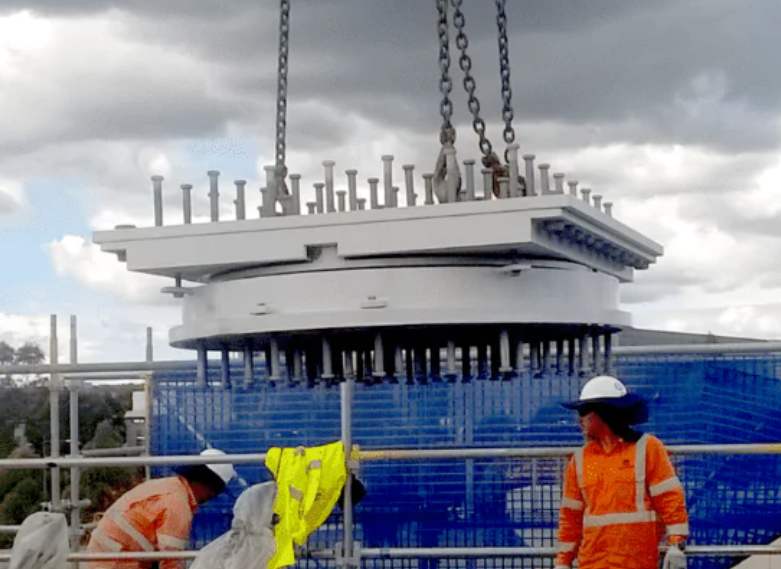

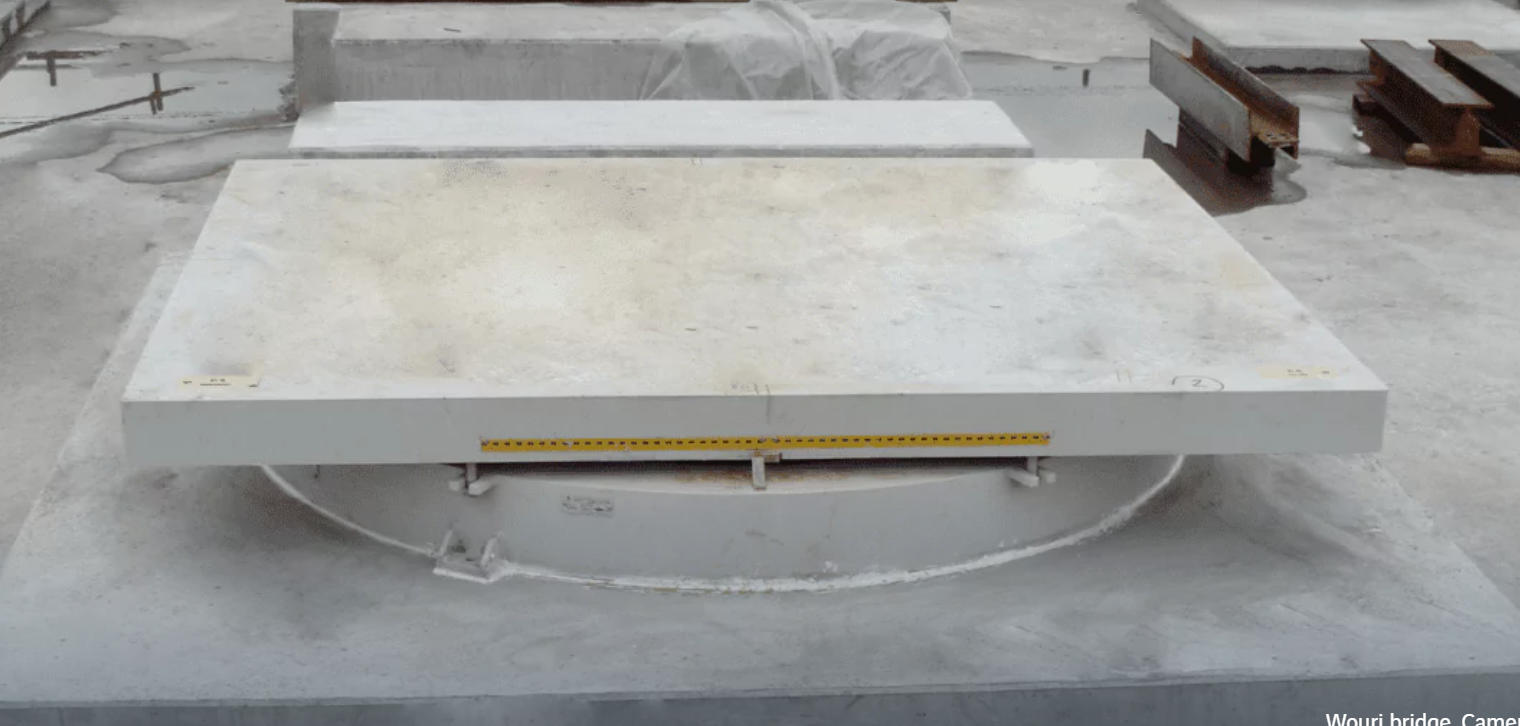

Gối chậu cố định TETRON® CD FX (Fixed Pot Bearing) gồm một đĩa cao su kín được nén dưới áp suất cao trong một ống thép (pot), phía trên đậy bằng piston thép hình tròn. Đĩa cao su hoạt động như chất lỏng nhớt dưới áp lực lớn, cho phép piston nghiêng/xoay quanh bất kỳ trục ngang nào — nhưng vì piston không có mặt trượt, gối FX không cho phép bất kỳ chuyển vị tịnh tiến nào theo phương ngang hoặc dọc. Về bản chất cơ học, gối FX hoạt động như một khớp bản lề điểm (point hinge): truyền lực ngang theo mọi hướng xuống mố/trụ thông qua ma sát hoặc thiết bị neo, đồng thời cho phép kết cấu xoay tự do quanh gối.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Tải trọng đứng tối đa 50MN (50.000kN) cho model tiêu chuẩn — kinh tế hơn cho tải trọng lớn so với gối cao su cùng cấp tải
- ▸ Truyền lực ngang theo mọi hướng tới 10% tải trọng đứng (tiêu chuẩn), có thể lên đến 30% cho model đặc biệt
- ▸ Góc xoay tiêu chuẩn 10 mrad + bổ sung theo yêu cầu tiêu chuẩn áp dụng, tối đa 30 mrad cho model đặc biệt
- ▸ Thiết kế tuổi thọ 50 năm, chứng nhận CE marking theo EN 1337-3 (gối cao su tương tự) và EN 1337-5 (gối chậu)
- ▸ Nhiệt độ vận hành cho phép -35°C đến +48°C, sản xuất và kiểm định tại trung tâm thử nghiệm ISOLAB (Ý) theo tiêu chuẩn quốc tế
- ▸ Có thể tích hợp cảm biến đo tải trọng thẳng đứng (Instrumentation) để giám sát ứng xử kết cấu trong suốt vòng đời khai thác
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không cho phép bất kỳ chuyển vị ngang/dọc nào — nếu công trình cần chuyển vị, phải dùng Tetron CD GG (dẫn hướng) hoặc GL (trượt tự do)
- ✗ Không có thành phần đàn hồi cao su chịu lực chính như gối cao su cốt bản thép — cơ chế xoay dựa trên biến dạng đĩa cao su kín trong pot, không phải toàn khối cao su hở
- ✗ Bản neo/tai chân đế (fixing lugs and anchors) thường KHÔNG bao gồm sẵn trong kích thước gối — cần tính toán và đặt hàng riêng theo bearing schedule dự án
Kỹ sư thiết kế kết cấu cầu nhịp lớn (TVTK), tư vấn giám sát dự án hạ tầng trọng điểm (TVGS); nhà thầu thi công cầu dây văng, cầu dầm hộp bê tông/thép nhịp lớn cần điểm cố định (fixed point) trong sơ đồ gối cầu.
Cấu tạo & công nghệ sản xuất

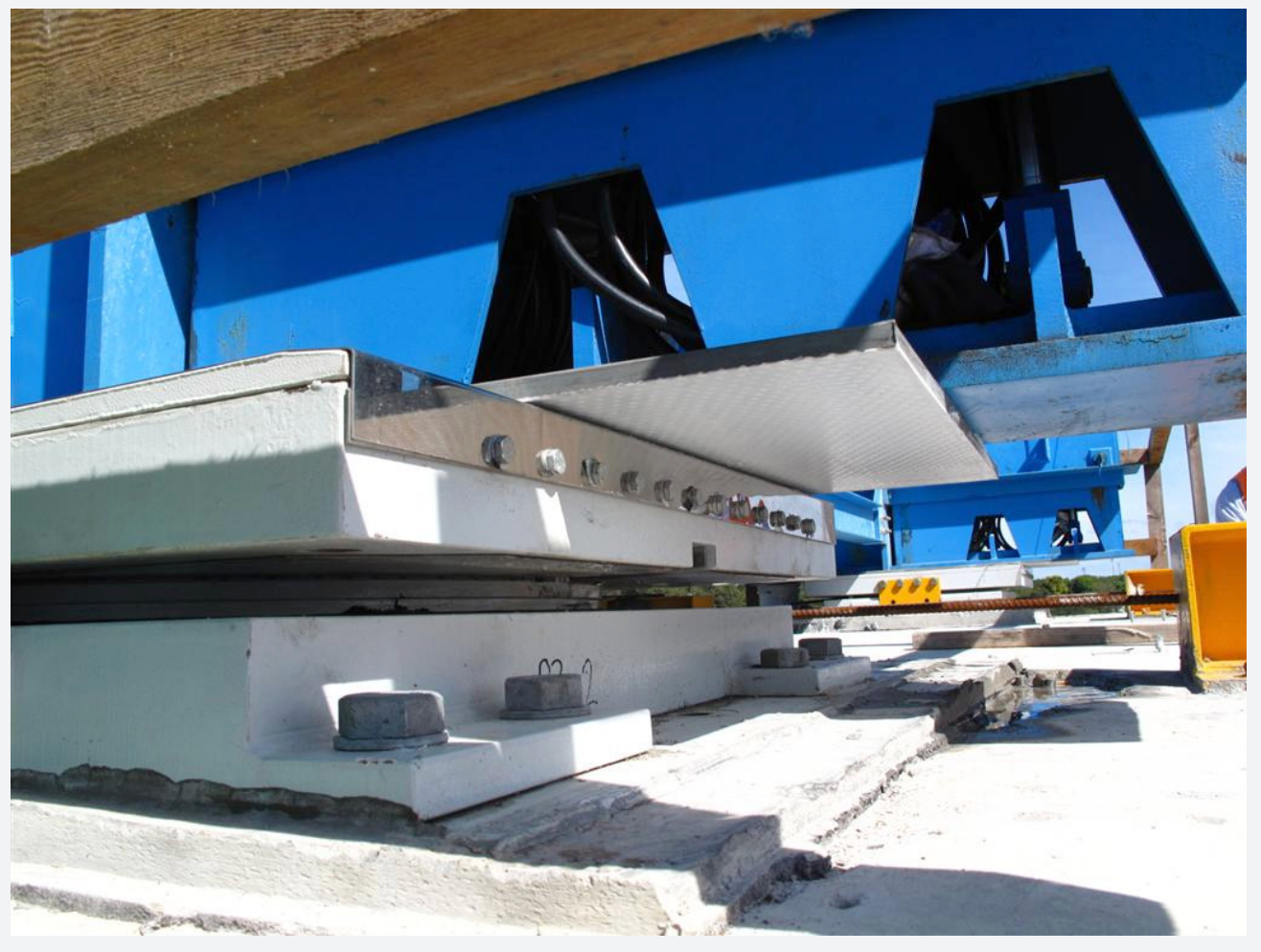

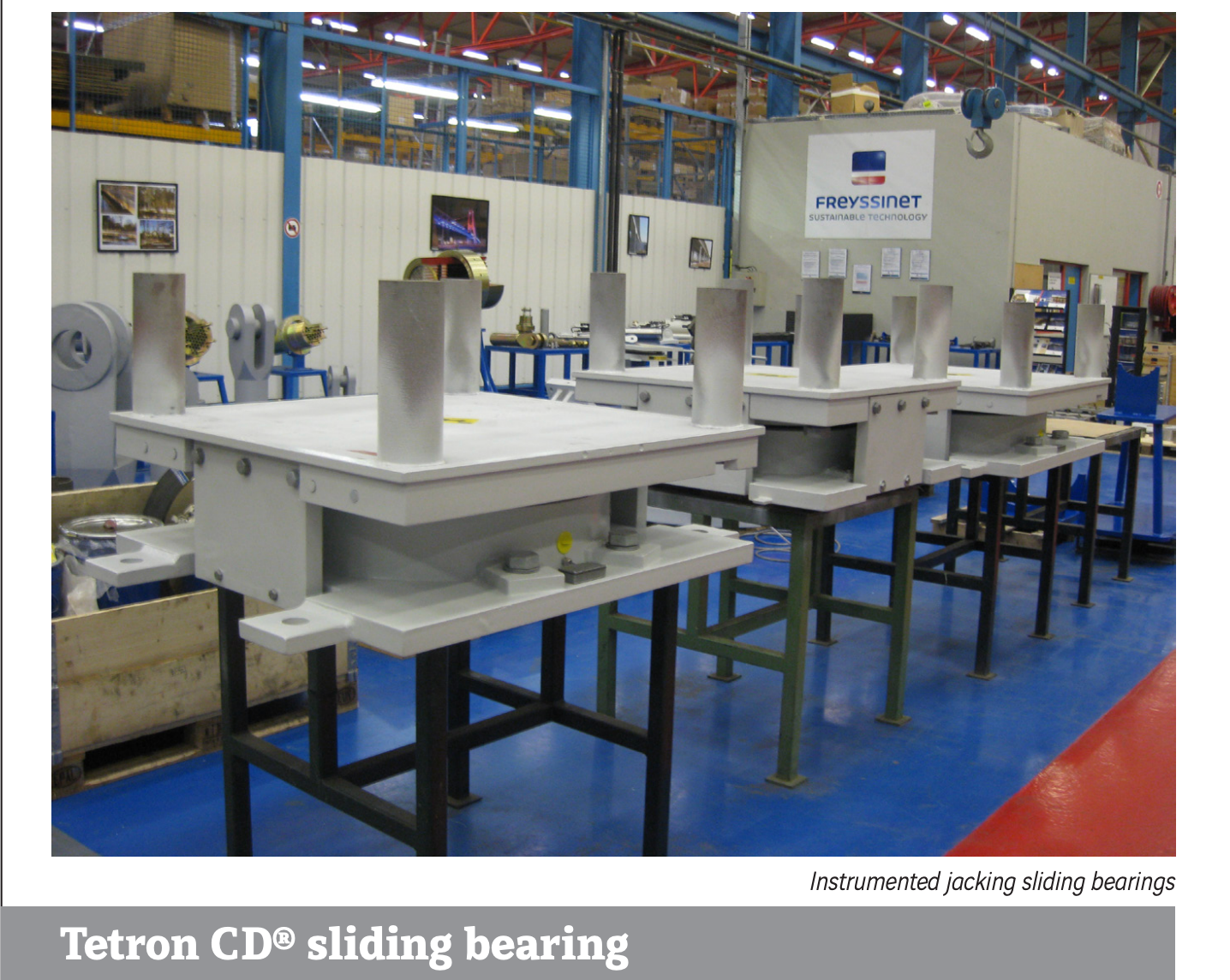

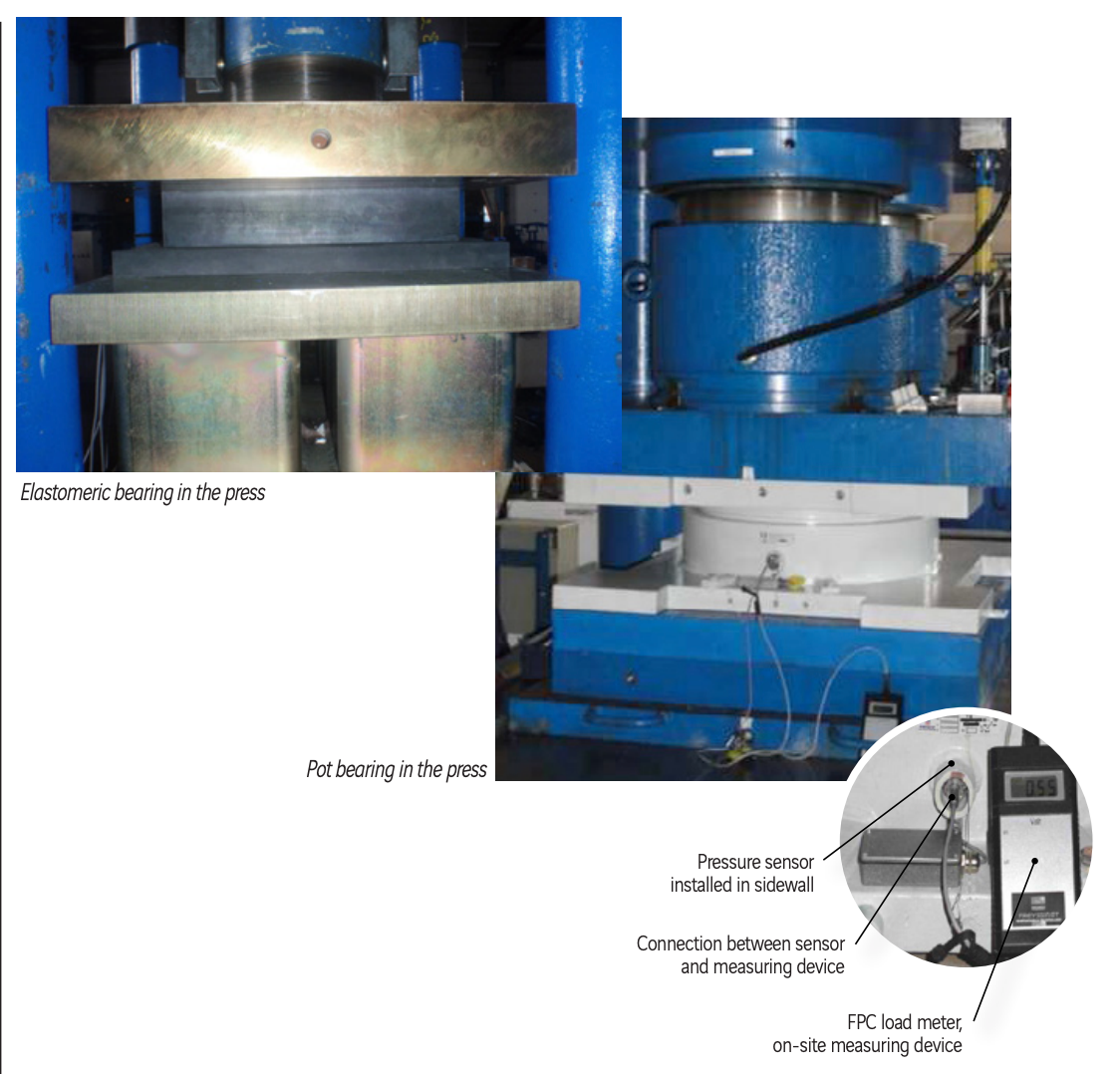

TETRON® CD được sản xuất khép kín tại nhà máy Freyssinet, tích hợp toàn bộ quy trình thiết kế, đúc thử mẫu, sản xuất, kiểm tra chất lượng và vận chuyển. Trung tâm thử nghiệm ISOLAB (Ý), đặt gần bộ phận kỹ thuật gối cầu, có tư cách phòng thí nghiệm chính thức, đủ trang thiết bị thử tĩnh và động theo tiêu chuẩn quốc tế.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Điểm cố định (fixed point) trong sơ đồ bố trí gối của cầu dây văng, cầu dầm hộp nhịp lớn — thường tại trụ tháp hoặc trụ trung tâm
- ▸ Cầu cần cố định vị trí dọc/ngang tuyệt đối tại một điểm để kiểm soát chuyển vị toàn hệ dầm liên tục nhiều nhịp
- ▸ Công trình tải trọng rất lớn (đến 50MN/model tiêu chuẩn) mà gối cao su không đáp ứng được kích thước/chi phí hợp lý
- ▸ Kết cấu cần theo dõi tải trọng vận hành lâu dài — kết hợp cùng hệ thống đo tải tích hợp (Instrumentation)
- ▸ Công trình cầu công nghiệp, nhà máy điện, sân bay cần điểm tựa cố định chịu lực ngang lớn (gió, hãm phanh, động đất mức vừa)
✗ KHÔNG KHUYẾN CÁO
- ✗ Vị trí kết cấu cần chuyển vị nhiệt/co ngót — dùng gối GG (dẫn hướng) hoặc GL (trượt tự do) thay vì FX
- ✗ Cầu nhịp ngắn, tải trọng nhỏ — gối cao su cốt bản thép hoặc gối đơn giản kinh tế hơn
- ✗ Không đặt 2 gối FX trên cùng một dầm liên tục nếu không tính toán kỹ — dễ gây ứng suất nhiệt tích luỹ không kiểm soát được
TECHNICAL DATA
THÔNG SỐ ĐẦY ĐỦ
| Thông số | Giá trị | Tiêu chuẩn / Nguồn |
|---|---|---|
| Cấu tạo | Đĩa cao su kín nén trong ống thép (pot), piston tròn phía trên — không có mặt trượt (fixed) | freyssinet.com |
| Tải trọng thẳng đứng tối đa | 50 MN (50.000 kN) cho model tiêu chuẩn — model đặc biệt theo yêu cầu dự án | freyssinet.com |
| Tải trọng ngang cho phép (FX) | 10% tải trọng thẳng đứng (tiêu chuẩn), tối đa 30% cho model đặc biệt — truyền theo mọi hướng | TDS Freyssinet Mechanical Bearings C V 4 |
| Góc xoay cho phép | 10 mrad (tiêu chuẩn) + bổ sung theo tiêu chuẩn áp dụng; tối đa 30 mrad cho model đặc biệt | freyssinet.com / TDS C V 4 |
| Chuyển vị ngang/dọc | Không cho phép (0mm) — bản chất gối cố định (Fixed) | freyssinet.com |
| Thiết kế tuổi thọ (Design life) | 50 năm | freyssinet.com |
| Nhiệt độ cho phép | -35°C đến +48°C | freyssinet.com |
| Ký hiệu model (designation) | FX [tải trọng đứng kN] – [đường kính piston mm], VD: FX 500-50 … FX 50000-2500 | TDS Freyssinet Mechanical Bearings C V 4 |
| Bảo vệ chống ăn mòn | Hệ sơn epoxy-polyurethane ACQPA C4ANV, hoặc phun kim loại kẽm-nhôm + sơn epoxy-PU | EN 1337-9 |
| Chứng nhận & kiểm định | CE marking; thiết kế, đúc mẫu, sản xuất, kiểm định tại ISOLAB (Ý) | EN 1337-3 / EN 1337-5 |
*Kích thước, đường kính pot/piston và trọng lượng cụ thể theo từng model được Freyssinet thiết kế và chế tạo theo tải trọng/chuyển vị/góc xoay thực tế ghi trong bearing schedule của dự án (theo EN 1337-5) — không phải giá trị cố định cho mọi công trình. Bản neo/tai chân đế thường không bao gồm sẵn trong kích thước gối, cần đặt hàng/thiết kế riêng.
EN 1337-5
EN 1337-9
CE MARKING
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Hình ảnh công trình lắp đặt TETRON® CD
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam — năng lực đã được kiểm chứng qua các công trình biểu tượng dưới đây.
Dự án tiêu biểu toàn cầu
Dự án tiêu biểu tại Việt Nam
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu (dự ứng lực, gối cầu, khe co giãn, dây văng nói chung) — không khẳng định cụ thể model gối chậu TETRON® CD FX được lắp trên từng công trình nêu trên.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
KIỂM TRA BEARING SCHEDULE
Đối chiếu tải trọng, góc xoay thiết kế với thông số gối theo bearing schedule dự án; xác nhận đúng model FX (không nhầm với GG/GL).
CHUẨN BỊ MẶT ĐỠ & NEO
Lắp bản neo/tai chân đế (nếu có, thường đặt hàng riêng ngoài kích thước gối) trước khi đưa gối vào vị trí; kiểm tra cao độ và độ phẳng mặt đỡ.
ĐẶT GỐI & CĂN CHỈNH
Định vị đúng tâm gối theo tim trụ/kết cấu; do không có chuyển vị, sai số căn chỉnh ban đầu ảnh hưởng trực tiếp đến ứng xử toàn hệ dầm liên tục.
HẠ DẦM & NGHIỆM THU

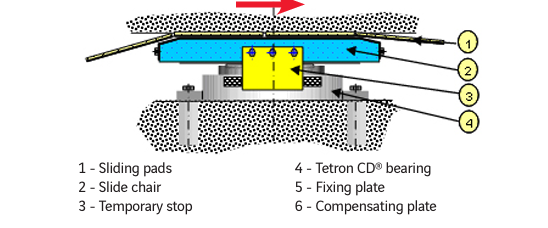

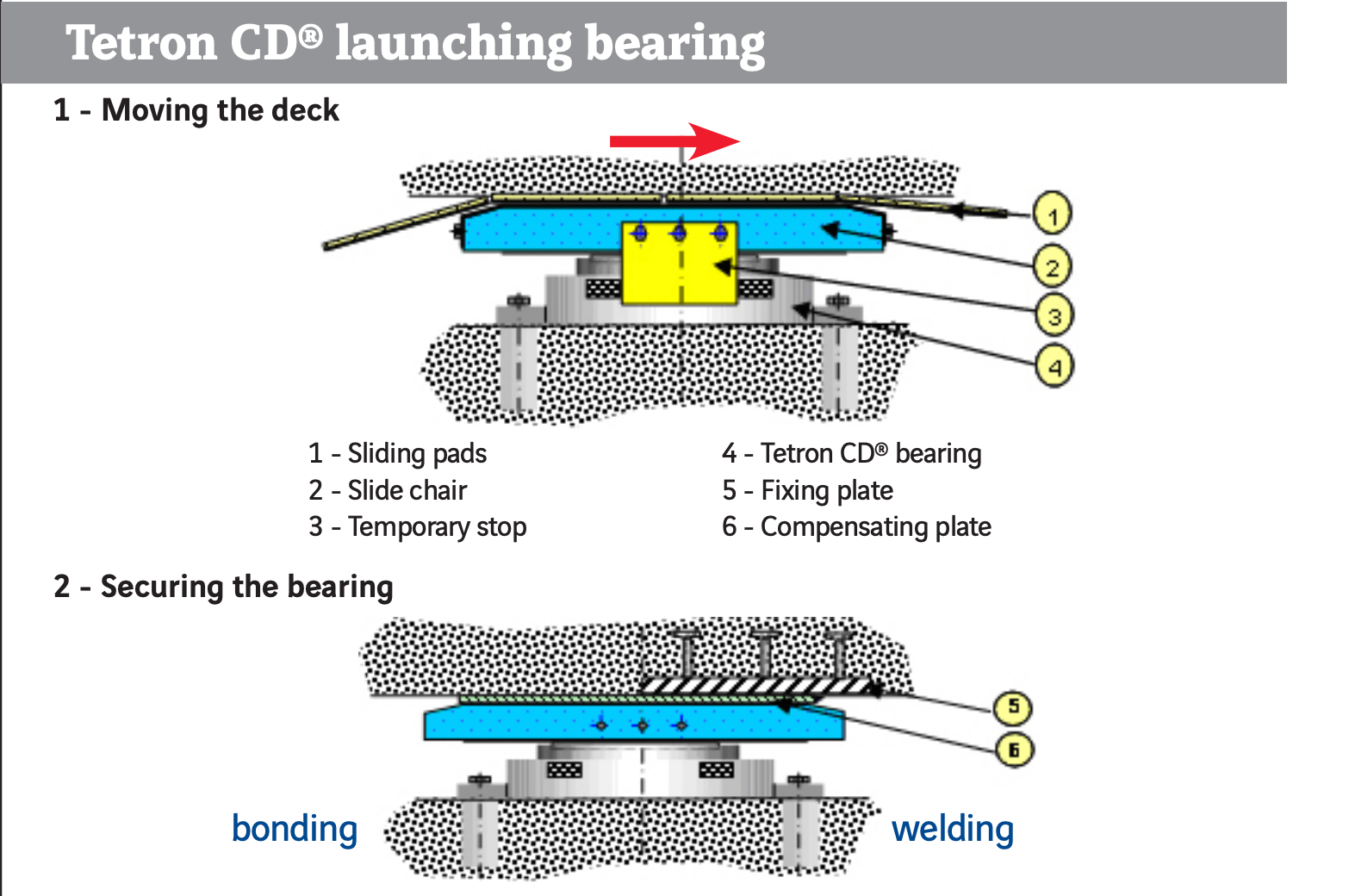

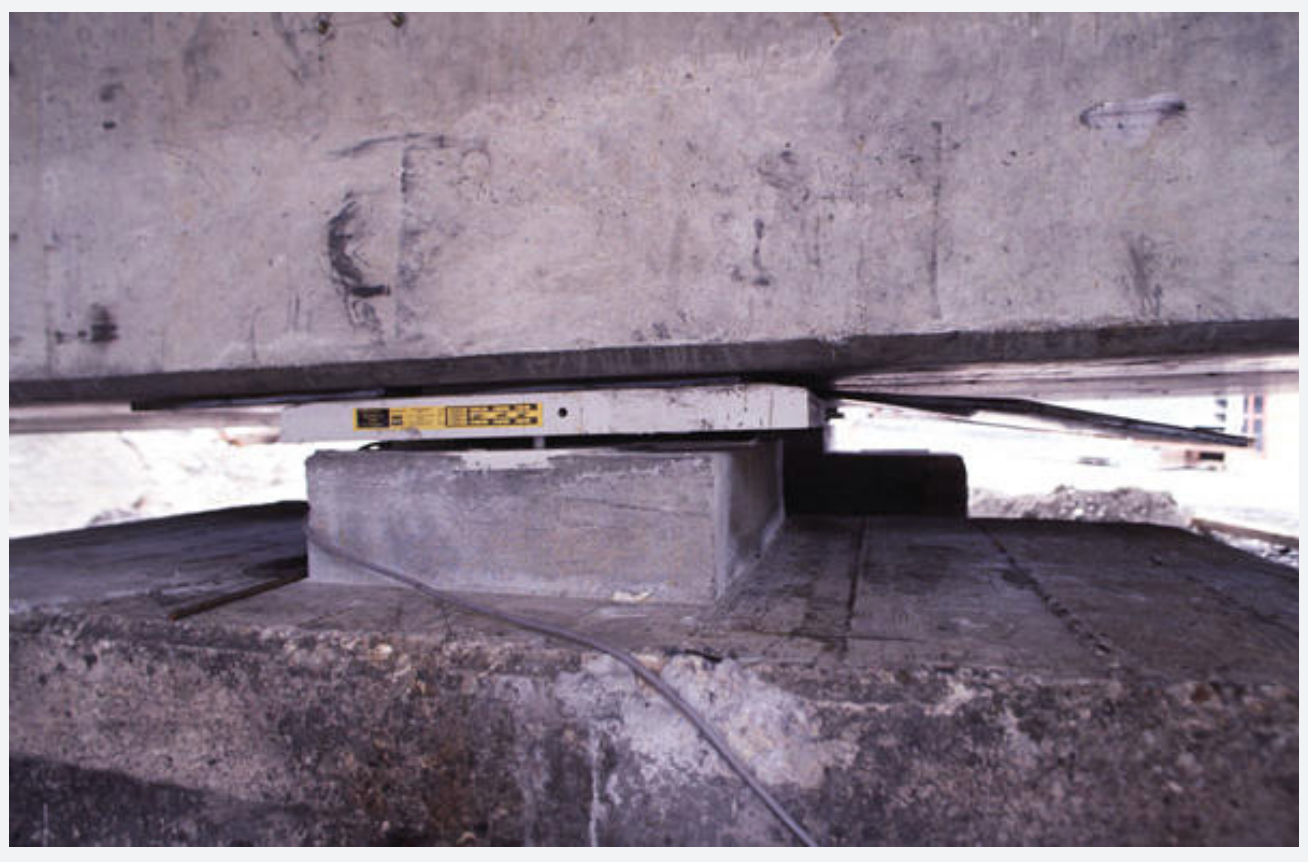

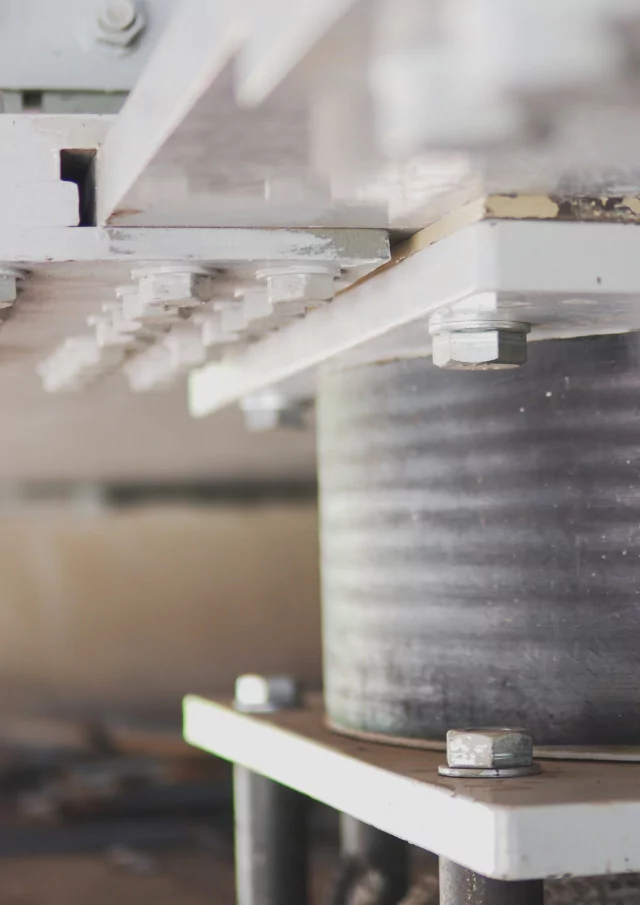

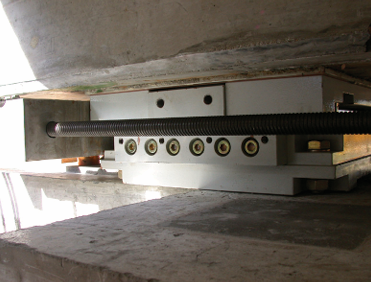

Hạ dầm, kiểm tra vị trí cố định đúng thiết kế; nếu công trình dùng kỹ thuật lao lắp (launching) qua gối tạm trên TETRON CD, tháo bản trượt tạm và lắp bản cố định vĩnh viễn theo quy trình Freyssinet.
Bảo quản gối nơi khô ráo, kiểm tra lớp bảo vệ chống ăn mòn không bị trầy xước trước khi lắp; đúc mẫu/kiểm định ISOLAB xác nhận chất lượng trước xuất xưởng.
Không dùng gối FX ở vị trí kết cấu thực tế cần chuyển vị (dễ gây nứt/hư hỏng do ứng suất tích luỹ); chừa không gian giám sát/thay thế quanh gối; nếu cần theo dõi tải trọng lâu dài, cân nhắc tích hợp cảm biến đo tải (Instrumentation) ngay từ khâu đặt hàng.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG CHẾ ĐỘ VẬN HÀNH
| Sản phẩm | Chuyển vị | Lực ngang | Ưu điểm | Link |
|---|---|---|---|---|
| Tetron CD FX (cố định) ⭐ | Không | Mọi hướng | Điểm cố định tuyệt đối, chỉ cho xoay, kiểm soát chuyển vị toàn hệ | — |
| Tetron CD GG (dẫn hướng) | 1 phương | Vuông góc phương trượt | Kiểm soát hướng chuyển vị, vẫn truyền lực ngang vuông góc | Xem → |
| Tetron CD GL (trượt tự do) | Đa hướng, không giới hạn | Không truyền | Chuyển vị tự do đa hướng, dùng cho các gối phụ trong hệ nhiều nhịp | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu cần 1 điểm tựa cố định tuyệt đối để kiểm soát chuyển vị toàn hệ: → Dùng Tetron CD FX — sản phẩm này
- ▸ Nếu cần kiểm soát hướng chuyển vị nhưng vẫn truyền lực vuông góc: → Dùng Tetron CD GG
- ▸ Nếu cần chuyển vị tự do, không truyền lực ngang: → Dùng Tetron CD GL
- ▸ Nếu tải trọng nhỏ hơn nhiều so với ngưỡng gối chậu (dưới ~22.000kN): → Cân nhắc gối cao su cốt bản thép, kinh tế hơn
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & NHÀ THẦU
