PHỤ KIỆN GỐI CẦU FREYSSINET // TỐI ƯU KÍCH THƯỚC BẢN TRƯỢT
Thiết lập trước bản trượt gối cầu Presetting of Sliding Plate
Điều chỉnh trước vị trí bản trượt trong gối trượt để bù chuyển vị không hồi phục (co ngót, từ biến bê tông) — nhờ đó giảm được kích thước bản trượt cần thiết, không phải “chừa thừa” hành trình cho các chuyển vị một chiều xảy ra trong những tháng/năm đầu sau thi công.
GIẢM KÍCH THƯỚC BẢN TRƯỢT
CHỈ CHUYỂN VỊ 1 CHIỀU
*Theo trang sản phẩm chính thức freyssinet.com (Add-ons for Bearings) — chưa có TDS số liệu công khai, liên hệ PT để nhận thông số riêng theo dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
PHỤ KIỆN GỐI CẦU FREYSSINET // ADD-ONS FOR BEARINGS
Thiết lập trước
bản trượt gối cầu
Presetting of Sliding Plate — bù chuyển vị không hồi phục do co ngót và từ biến bê tông, giảm kích thước bản trượt cần thiết.
GIẢM CHI PHÍ BẢN TRƯỢT
/
Phụ kiện chức năng cho gối cầu (Add-ons for Bearings)
/
Thiết lập trước bản trượt gối cầu (Presetting of Sliding Plate)

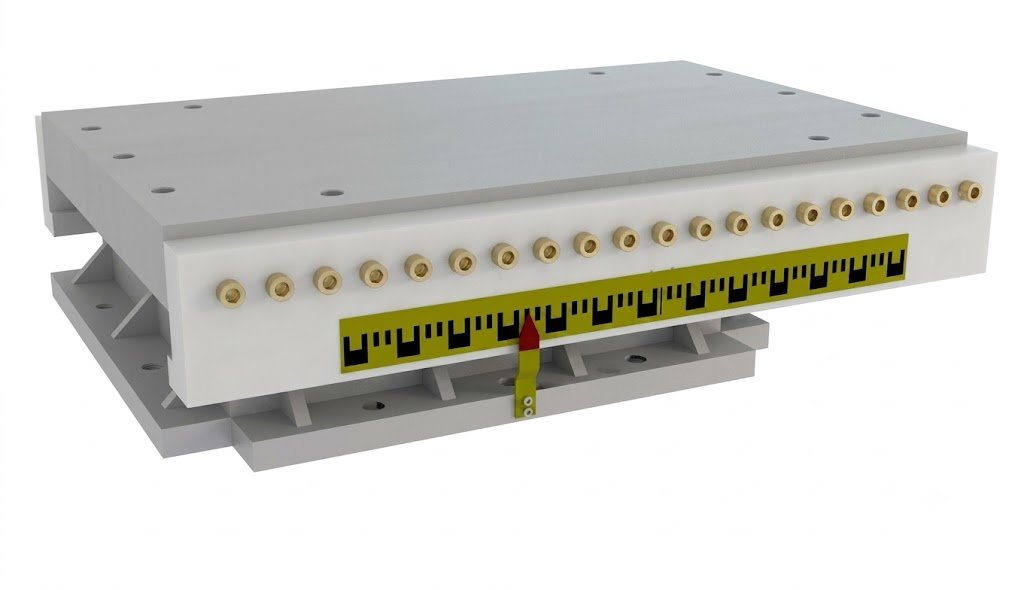

Thiết lập trước bản trượt gối cầu (Presetting of Sliding Plate) Freyssinet · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
THIẾT LẬP TRƯỚC BẢN TRƯỢT PRESETTING
Theo mô tả chính thức của Freyssinet, vị trí của bản trượt trong gối trượt có thể được điều chỉnh trước (preset) để bù các chuyển vị không hồi phục (irreversible movements) như co ngót và từ biến bê tông — những biến dạng chỉ xảy ra theo một chiều nhất định trong những tháng/năm đầu sau khi thi công, không dao động qua lại như chuyển vị do nhiệt độ. Nhờ “dồn trước” bản trượt về phía sẽ có chuyển vị co ngót/từ biến, tuỳ chọn này cho phép giảm kích thước bản trượt cần thiết so với thiết kế không có presetting.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Bù chuyển vị không hồi phục (co ngót, từ biến) — khác với chuyển vị hai chiều do nhiệt độ vẫn cần tính riêng
- ▸ Giảm được kích thước bản trượt cần thiết, vì không phải “chừa thừa” toàn bộ hành trình cho cả 2 phía như thiết kế không presetting
- ▸ Giúp tối ưu chi phí vật liệu bản trượt (PTFE/Isoglide®) mà vẫn đảm bảo đủ hành trình chuyển vị thực tế trong suốt vòng đời khai thác
- ▸ Áp dụng cho các gối có mặt trượt: gối cao su cốt bản thép có mặt trượt (Type D/E), gối chậu GG/GL, gối cầu cong
- ▸ Cần dữ liệu tính toán co ngót/từ biến chính xác từ hồ sơ thiết kế kết cấu để xác định đúng giá trị preset
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không bù được chuyển vị do nhiệt độ (dao động 2 chiều) — chỉ áp dụng cho chuyển vị 1 chiều không hồi phục (co ngót, từ biến)
- ✗ Không phải một loại gối độc lập — là tuỳ chọn thiết lập vị trí ban đầu của bản trượt trên gối chính đã chọn
- ✗ Sai lệch trong ước tính co ngót/từ biến khi tính toán preset có thể dẫn đến thiếu hoặc thừa hành trình thực tế — cần dữ liệu địa phương/vật liệu bê tông chính xác
Kỹ sư thiết kế kết cấu (TVTK) muốn tối ưu chi phí gối cầu cho công trình bê tông dự ứng lực nhịp lớn; nhà thầu thi công cầu bê tông có tính toán co ngót/từ biến rõ ràng trong hồ sơ thiết kế.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Cầu bê tông dự ứng lực nhịp lớn có tổng chuyển vị co ngót/từ biến đáng kể so với chuyển vị nhiệt
- ▸ Dự án có hồ sơ tính toán co ngót/từ biến rõ ràng, đủ cơ sở xác định giá trị preset chính xác
- ▸ Công trình muốn tối ưu kích thước/chi phí bản trượt mà vẫn đảm bảo hành trình chuyển vị thực tế
- ▸ Kết cấu bê tông tuổi mới đổ, nơi từ biến/co ngót diễn ra mạnh trong giai đoạn đầu sau thi công
✗ KHÔNG KHUYẾN CÁO
- ✗ Kết cấu thép — co ngót/từ biến gần như không đáng kể, không cần presetting
- ✗ Nhịp ngắn, chuyển vị co ngót/từ biến nhỏ không đáng kể so với chuyển vị nhiệt — chưa đủ động lực áp dụng
- ✗ Dự án chưa có tính toán co ngót/từ biến đáng tin cậy — cần hoàn thiện phân tích kết cấu trước khi xác định giá trị preset
TECHNICAL DATA
THÔNG SỐ THAM KHẢO
⚠ Chưa có TDS số liệu riêng cho Presetting of Sliding Plate: Freyssinet công bố tuỳ chọn này trên trang sản phẩm chính thức với mô tả chức năng rõ ràng, nhưng chưa phát hành bảng tra giá trị preset công khai — vì giá trị preset hoàn toàn phụ thuộc vào kết quả tính toán co ngót/từ biến riêng của từng dự án (loại bê tông, khí hậu, tuổi thi công).
⚠ Khuyến nghị: Cần cung cấp kết quả tính toán co ngót/từ biến từ hồ sơ thiết kế kết cấu — liên hệ Hoá chất Xây dựng PT qua Zalo/hotline để kỹ sư phối hợp cùng Freyssinet xác định giá trị preset chính xác cho từng gối.
| Thông số | Giá trị | Nguồn |
|---|---|---|
| Nguyên lý | Điều chỉnh trước vị trí bản trượt để bù chuyển vị không hồi phục | freyssinet.com |
| Loại chuyển vị được bù | Chuyển vị không hồi phục — co ngót và từ biến bê tông (irreversible movements) | freyssinet.com |
| Lợi ích chính | Giảm kích thước bản trượt cần thiết so với thiết kế không presetting | freyssinet.com |
| Cơ sở xác định giá trị preset | Kết quả tính toán co ngót/từ biến riêng theo hồ sơ thiết kế từng dự án | Suy luận kỹ thuật từ nguyên lý presetting |
*Thông số trên tổng hợp từ mô tả chức năng chính thức của Freyssinet — không bao gồm giá trị preset cụ thể do phụ thuộc hoàn toàn vào tính toán co ngót/từ biến riêng của từng dự án. Vui lòng liên hệ PT để nhận thông số thiết kế riêng.
THIẾT KẾ RIÊNG THEO TÍNH TOÁN CO NGÓT/TỪ BIẾN
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam. Theo hồ sơ năng lực chính thức, Freyssinet cũng là đơn vị turnkey cho nhiều cầu bộ hành bê tông dự ứng lực quốc tế — như Le Fil d’Ariane Footbridge (Tours, Pháp, 235m) — nơi tính toán co ngót/từ biến chính xác đóng vai trò quan trọng trong thiết kế kết cấu bê tông dự ứng lực nhịp lớn.
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — không khẳng định cụ thể tuỳ chọn Presetting được lắp trên từng công trình nêu trên.
QUY TRÌNH ÁP DỤNG
& LƯU Ý QUAN TRỌNG
TÍNH TOÁN CO NGÓT/TỪ BIẾN
Kỹ sư kết cấu tính toán chuyển vị co ngót và từ biến bê tông theo tiêu chuẩn thiết kế áp dụng (thời gian, loại bê tông, điều kiện môi trường).
CUNG CẤP GIÁ TRỊ CHO FREYSSINET
Gửi kết quả tính toán co ngót/từ biến kèm bearing schedule để Freyssinet xác định giá trị preset và thiết kế bản trượt phù hợp.
LẮP ĐẶT ĐÚNG VỊ TRÍ PRESET
Lắp gối với bản trượt đã được điều chỉnh trước đúng vị trí thiết kế — kiểm tra kỹ hướng preset khớp với hướng co ngót/từ biến dự kiến.
GIÁM SÁT SAU LẮP ĐẶT
Theo dõi chuyển vị thực tế của kết cấu trong những năm đầu khai thác, đối chiếu với giá trị co ngót/từ biến đã tính toán preset.
Việc “dồn trước” hành trình bản trượt theo đúng hướng co ngót/từ biến giúp giảm kích thước bản trượt cần thiết — tối ưu chi phí vật liệu PTFE/Isoglide® trên diện tích bản trượt lớn.
Nếu tính toán co ngót/từ biến sai lệch đáng kể so với thực tế, bản trượt đã giảm kích thước có thể không đủ hành trình khi kết cấu chuyển vị vượt dự kiến — cần dữ liệu tin cậy về loại bê tông và điều kiện môi trường thực tế của dự án trước khi áp dụng.
SO SÁNH & KHUYẾN NGHỊ
CÓ NÊN ÁP DỤNG PRESETTING?
| Giải pháp | Kích thước bản trượt | Yêu cầu tính toán | Ưu điểm | Link |
|---|---|---|---|---|
| Có Presetting ⭐ | Nhỏ hơn | Cần tính toán co ngót/từ biến chính xác | Tiết kiệm chi phí bản trượt, tối ưu thiết kế | — |
| Không Presetting (chuẩn) | Lớn hơn (chừa thừa 2 chiều) | Không cần thiết | Đơn giản hơn khi chưa có dữ liệu co ngót/từ biến tin cậy | — |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu công trình bê tông dự ứng lực nhịp lớn, có tính toán co ngót/từ biến rõ ràng: → Áp dụng Presetting để tối ưu chi phí bản trượt — sản phẩm này
- ▸ Nếu là kết cấu thép hoặc nhịp ngắn ít bị ảnh hưởng bởi co ngót/từ biến: → Không cần presetting, dùng thiết kế tiêu chuẩn
- ▸ Nếu chưa có dữ liệu co ngót/từ biến đáng tin cậy: → Hoàn thiện phân tích kết cấu trước, tránh preset sai lệch gây thiếu hành trình
CÂU HỎI THƯỜNG GẶP
TỪ TVTK & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Presetting áp dụng trên gối chính có mặt trượt — cần đặt cùng lúc
Phụ kiện giám sát/bảo vệ khác trong cùng hệ Add-ons
Sản phẩm liên quan trong họ phụ kiện gối cầu
