Đây là Thành phần A (Resin). Phải sử dụng cùng SikaPower®-751 (B) — H9951-T BE Hardener theo tỷ lệ chính xác A:B = 100:73 thể tích để đạt hiệu năng liên kết.

SikaPower®-751 T (A) là thành phần nhựa epoxy (resin, Part A) của hệ keo kết cấu 2 thành phần SikaPower®-751, dòng H9951-T chuyên dụng cho ngành vận tải và công nghiệp. Với độ nhớt thấp (9 Pa·s tại 25°C) và thời gian thao tác 40 phút, hệ keo phù hợp cho dán panel tổ hợp diện tích lớn bao gồm panel tổ ong (honeycomb), tấm nhôm, thép, composite, gỗ và nhựa nhiệt dẻo — không cần hàn hay gia công cơ học.

Sau khi đóng rắn (16 giờ tại 70°C), hệ keo đạt độ bền kéo trượt 19 MPa, độ giãn 10%, và duy trì tính năng trong dải nhiệt độ vận hành -40°C đến +100°C — phù hợp môi trường khắc nghiệt của xe thương mại, bus, caravan và phương tiện đặc dụng. Thành phần A phải được trộn với Thành phần B (SikaPower®-751 B) theo tỷ lệ chính xác.

✓ TÍNH NĂNG HỆ THỐNG SikaPower®-751 T

• ▸ Thời gian thao tác dài 40 phút — cho phép thi công panel kích thước lớn
• ▸ Độ nhớt thấp (9 Pa·s) — thấm ướt tốt bề mặt lỗ rỗng và composite
• ▸ Độ giãn dài 10% — linh hoạt hơn 752 FR, thích hợp ứng dụng có dao động/rung
• ▸ Bền nhiệt -40°C đến +100°C — phù hợp vận hành ngoài trời
• ▸ Không chứa hạt thủy tinh (non-filled) — liên kết mỏng đồng đều trên bề mặt phẳng
• ▸ Kháng lão hóa và môi trường khắc nghiệt cao — chịu đựng nhiệt, ẩm, hóa chất
• ▸ Đóng rắn ở nhiệt độ phòng — tăng tốc với nhiệt (lò, đèn IR); cường độ tối đa ở 70°C

✓ VẬT LIỆU DÍNH ĐƯỢC

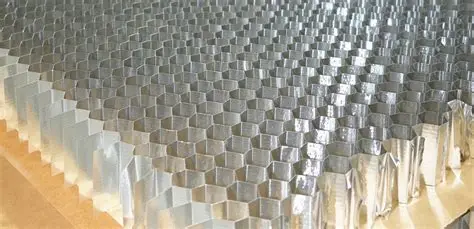

• ▸ Panel tổ ong (honeycomb) — dán khung, ốp mặt
• ▸ Tấm nhôm — vách caravan, thùng xe tải
• ▸ Tấm thép — vỏ xe bus, phương tiện đặc dụng
• ▸ GFRP/CFRP — tấm composite sợi thủy tinh/carbon
• ▸ Gỗ — nội thất nhà đúc sẵn, cabin xe
• ▸ Nhựa nhiệt dẻo — ABS, GRP, foam (cần test)

✓ NGÀNH CÔNG NGHIỆP

• ▸ Bus & Coach — dán panel thân xe, nội thất
• ▸ Caravan & Motorhome — vách, sàn, nóc composite
• ▸ Xe tải & Thùng xe — dán thùng lạnh, container
• ▸ Phương tiện đặc dụng — xe cứu thương, xe điện
• ▸ Cấu kiện xây dựng — panel sandwich, mặt dựng
• ▸ Gia công công nghiệp — lắp ráp kết cấu nhẹ

Bề mặt sạch, khô, không dầu mỡ, bụi, oxy hóa. Xử lý bề mặt tùy theo vật liệu (mài nhám, tẩy mỡ, anodize…) — xác nhận bằng test trên vật liệu gốc. Nhiệt độ bề mặt: 15–35°C.

Cân/đong chính xác A:B = 100:73 thể tích (hoặc 100:62 trọng lượng). Sai lệch tỷ lệ sẽ làm giảm mạnh cường độ liên kết. Trộn đồng nhất hoàn toàn bằng thiết bị khuấy cơ học.

Thi công trong 40 phút sau khi trộn. Bôi keo lên một hoặc cả hai bề mặt, ép áp lực đều. Nhiệt độ keo ảnh hưởng trực tiếp độ nhớt và pot life — kiểm soát nhiệt độ môi trường.

Đóng rắn tại nhiệt độ phòng — handling time 6 giờ. Tăng tốc bằng lò hoặc đèn IR; cường độ tối đa đạt được tại 70°C. Sau đóng rắn, loại bỏ chỉ bằng cơ học.
