Hệ thống đo tải trọng tích hợp Instrumentation
Gắn cảm biến áp suất trực tiếp vào gối cầu (thành pot đối với gối chậu, tấm đo tích hợp đối với gối cao su) để đo tải trọng đứng thực tế — thay thế giải pháp kích thuỷ lực cồng kềnh khó lắp đặt. Cân bằng tải giữa các gối, phát hiện lún nền, giám sát tải khi lao lắp, và theo dõi ứng xử kết cấu suốt vòng đời khai thác.
3 PHƯƠNG THỨC THU THẬP
CE · EN 1337-3/5
*Theo TDS chính thức Freyssinet Bearings with Integrated Load Measurement (FT En C V 3 3-v2) — thông số hiệu chuẩn/cấu hình cụ thể theo model gối và dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
PHỤ KIỆN GỐI CẦU FREYSSINET // BEARINGS WITH INTEGRATED LOAD MEASUREMENT
Hệ thống đo tải trọng
tích hợp Instrumentation
Giám sát tải trọng đứng và theo dõi ứng xử kết cấu — cảm biến gắn trực tiếp vào gối, thay thế giải pháp kích thuỷ lực cồng kềnh khó lắp đặt.
EN 1337-3 / EN 1337-5
GIÁM SÁT REAL-TIME
/
Phụ kiện chức năng cho gối cầu (Add-ons for Bearings)
/
Hệ thống đo tải trọng tích hợp (Instrumentation)

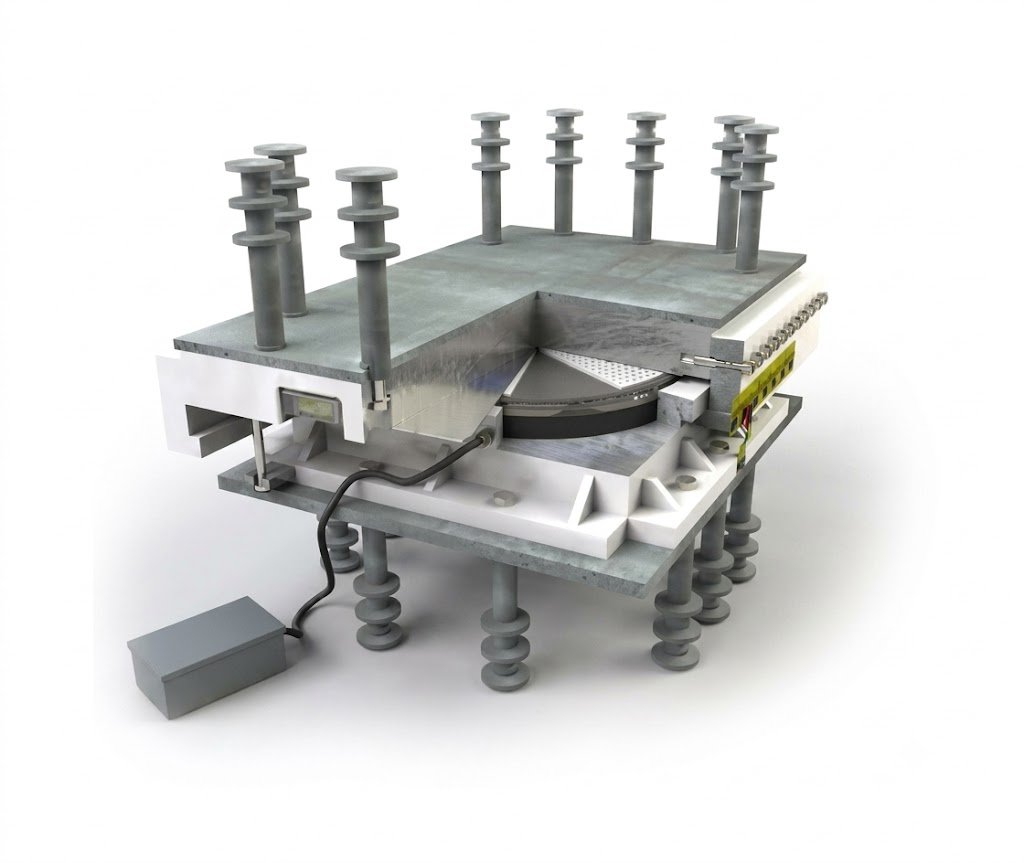

Hệ thống đo tải trọng tích hợp gối cầu (Instrumentation) Freyssinet · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
HỆ THỐNG ĐO TẢI TRỌNG TÍCH HỢP
Theo TDS chính thức Freyssinet, việc đo tải trọng thẳng đứng truyền qua gối cầu thường được thực hiện bằng kích thuỷ lực lớn — thiết bị cồng kềnh, khó lắp đặt. Giải pháp thay thế của Freyssinet là gắn cảm biến trực tiếp vào gối: với gối chậu, một cảm biến áp suất chuyên dụng đặt trong thành pot đo áp lực tác dụng lên đĩa cao su kín (tỷ lệ thuận với tải trọng đứng); với gối cao su cốt bản thép, một tấm đo tích hợp cảm biến được lắp giữa gối và mặt đỡ, hiệu chuẩn tại nhà máy trước khi đưa ra công trường.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Cân bằng tải trọng giữa các gối trên cùng trụ bằng cách điều chỉnh cao độ dầm (kết hợp cùng Jackable Bearing)
- ▸ Phát hiện sớm hiện tượng lún nền (land subsidence) thông qua thay đổi phân bổ tải trọng bất thường
- ▸ Giám sát tải trọng trong quá trình lao lắp dầm (deck launching), đảm bảo tải trọng nằm trong giới hạn thiết kế
- ▸ Theo dõi ứng xử của neo và gối trong suốt vòng đời khai thác — dữ liệu dài hạn phục vụ đánh giá kết cấu, bảo trì dự đoán
- ▸ Áp dụng cho toàn bộ dòng gối chậu TETRON® CD và gối cao su cốt bản thép của Freyssinet
- ▸ CE marking theo EN 1337-3 (gối cao su) và EN 1337-5 (gối chậu), thu thập kết quả tuỳ chỉnh, chi phí hợp lý, độ tin cậy cao
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Chỉ đo tải trọng thẳng đứng — không đo độ nằm ngang/độ xoay (cần kết hợp Spirit Level) hoặc chuyển vị ngang
- ✗ Không phải một loại gối độc lập — là cảm biến tích hợp vào gối chính đã chọn, cần đặt hàng cùng lúc để hiệu chuẩn đúng tại nhà máy
- ✗ Phương thức giám sát tập trung real-time (cấp độ cao nhất) yêu cầu hạ tầng bổ sung (đơn vị trung tâm, kết nối internet) — không phải cấu hình mặc định miễn phí đi kèm mọi gối
TVGS/chủ đầu tư công trình trọng điểm cần giám sát ứng xử kết cấu dài hạn; nhà thầu thi công cần dữ liệu tải trọng chính xác để cân bằng tải/lao lắp; đơn vị bảo trì cầu khai thác lâu năm cần công cụ phát hiện sớm bất thường (lún nền, quá tải).
3 phương thức thu thập dữ liệu
Theo TDS Freyssinet, dữ liệu tải trọng có thể được thu thập theo 3 cấp độ tuỳ nhu cầu giám sát và ngân sách dự án — từ đơn giản (đọc tay định kỳ) đến toàn diện (giám sát tập trung real-time có cảnh báo tự động).
Đọc trực tiếp bằng thiết bị cầm tay
Kết nối thiết bị đọc di động vào gối khi cần — phù hợp giám sát định kỳ. Nếu gối dễ tiếp cận, đọc trực tiếp tại gối; nếu không, có thể lắp điểm thu thập từ xa.
Lưu trữ dữ liệu + tải không dây
Đo tự động theo chu kỳ cố định (VD: mỗi giờ) để phân tích tổng thể kết cấu. Dữ liệu lưu cục bộ, tải định kỳ về máy tính qua USB hoặc cổng radio.
Giám sát tập trung real-time
Dữ liệu lưu liên tục tại đơn vị trung tâm từ xa, xem real-time qua Internet trên bất kỳ máy tính nào. Có thể tích hợp thêm cảm biến (chuyển vị, rung động, độ nghiêng, video) và cảnh báo tự động qua email/SMS.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Công trình trọng điểm cần cân bằng tải trọng giữa các gối cùng trụ trong quá trình thi công/khai thác
- ▸ Cầu tại khu vực có nguy cơ lún nền (đất yếu) cần phát hiện sớm dấu hiệu bất thường
- ▸ Công trình thi công theo phương pháp lao lắp cần giám sát tải trọng theo từng bước lao
- ▸ Chương trình giám sát sức khoẻ kết cấu (Structural Health Monitoring) dài hạn cho cầu trọng điểm
- ▸ Dự án cần dữ liệu khách quan phục vụ đánh giá bảo trì dự đoán, giảm thiểu kiểm tra thủ công
✗ KHÔNG KHUYẾN CÁO
- ✗ Công trình nhịp nhỏ, ngân sách hạn chế không có yêu cầu giám sát đặc biệt — không cần trang bị
- ✗ Dùng thay thế Spirit Level khi cần kiểm tra độ nằm ngang/độ xoay — hai thiết bị đo các đại lượng khác nhau
- ✗ Yêu cầu bổ sung sau khi gối đã sản xuất — cảm biến cần hiệu chuẩn tại nhà máy trước khi lắp, không thể lắp thêm tuỳ tiện tại công trường
TECHNICAL DATA
THÔNG SỐ ĐẦY ĐỦ
| Thông số | Giá trị |
|---|---|
| Nguyên lý đo — gối chậu | Cảm biến áp suất chuyên dụng đặt trong thành pot, đo áp lực trên đĩa cao su kín tỷ lệ thuận với tải đứng |
| Nguyên lý đo — gối cao su cốt bản thép | Tấm đo tích hợp cảm biến lắp giữa gối và mặt đỡ, hiệu chuẩn tại nhà máy trước khi lắp đặt |
| Phương thức thu thập dữ liệu | 3 cấp độ: đọc trực tiếp cầm tay / lưu trữ + tải không dây / giám sát tập trung real-time |
| Dải hiệu chuẩn (ví dụ minh hoạ) | 0 – 12.000 kN, tương quan tuyến tính lực ép/lực suy ra từ cảm biến (Pressure cell ES10/01) |
| Phạm vi áp dụng | Toàn bộ dòng gối chậu TETRON® CD và gối cao su cốt bản thép Freyssinet |
| Cảm biến bổ sung có thể tích hợp (cấp độ 3) | Chuyển vị, rung động, độ nghiêng, video; cảnh báo tự động qua email/SMS |
| Chứng nhận & tiêu chuẩn | CE marking theo EN 1337-3 (gối cao su) và EN 1337-5 (gối chậu) |
*Số liệu trích trực tiếp từ TDS chính thức Freyssinet Bearings with Integrated Load Measurement (FT En C V 3 3-v2, 11/14) — dải hiệu chuẩn cụ thể (0-12.000kN) là ví dụ minh hoạ trong tài liệu gốc, giá trị thực tế theo model gối và cảm biến được chọn cho từng dự án.
EN 1337-5
CE MARKING
DỰ ÁN THAM CHIẾU QUỐC TẾ
FREYSSINET REFERENCES
Theo TDS chính thức FT En C V 3 3, Freyssinet trích dẫn 2 công trình cầu cạn tại Pháp đã ứng dụng hệ thống đo tải trọng tích hợp:
*Danh sách dự án tham chiếu trích nguyên văn từ TDS chính thức Freyssinet Bearings with Integrated Load Measurement (FT En C V 3 3-v2) — hình ảnh minh hoạ gối chậu và gối cao su trong máy ép hiệu chuẩn tại nhà máy trước khi xuất xưởng.
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam.
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — riêng danh sách Vernègues/Rauze Viaduct ở trên là tham chiếu chính thức đã công bố cụ thể cho hệ thống đo tải trọng tích hợp.
QUY TRÌNH TRIỂN KHAI
& LƯU Ý QUAN TRỌNG
XÁC ĐỊNH MỤC TIÊU GIÁM SÁT
Chọn phương thức thu thập dữ liệu phù hợp (đọc tay/lưu trữ+tải/real-time) theo mục đích: cân bằng tải thi công, phát hiện lún, hay giám sát dài hạn.
ĐẶT HÀNG GỐI TÍCH HỢP CẢM BIẾN
Đặt hàng cùng lúc với gối chính để Freyssinet hiệu chuẩn cảm biến tại nhà máy trước khi xuất xưởng — không thể lắp thêm cảm biến tại công trường.
LẮP ĐẶT & KẾT NỐI
Lắp gối vào vị trí, kết nối cảm biến với thiết bị đọc (cấp độ 1) hoặc cấu hình cổng radio/đơn vị trung tâm (cấp độ 2-3) theo phương án đã chọn.
VẬN HÀNH & PHÂN TÍCH DỮ LIỆU
Thu thập dữ liệu theo lịch/tự động; đối chiếu với tải trọng thiết kế để cân bằng tải, phát hiện bất thường, hoặc phục vụ báo cáo bảo trì định kỳ.
Mỗi cảm biến được hiệu chuẩn riêng tại nhà máy Freyssinet trước khi xuất xưởng — quan hệ lực ép/lực suy ra được kiểm tra tuyến tính trong toàn dải đo trước khi lắp đặt.
Phương thức giám sát tập trung real-time (cấp độ 3) đòi hỏi hạ tầng bổ sung — cần lập kế hoạch chi phí vận hành/duy trì kết nối internet, đơn vị trung tâm, và cảm biến bổ sung (nếu có) ngay từ giai đoạn lập dự toán.
SO SÁNH & KHUYẾN NGHỊ
CHỌN GIẢI PHÁP GIÁM SÁT PHÙ HỢP
| Giải pháp | Đo gì | Chi phí | Ưu điểm | Link |
|---|---|---|---|---|
| Instrumentation ⭐ | Tải trọng đứng | Trung bình — cao (tuỳ cấp độ) | Dữ liệu định lượng chính xác, 3 cấp độ linh hoạt theo ngân sách | — |
| Spirit Level | Độ nằm ngang, độ xoay | Thấp | Đơn giản, kiểm tra định tính nhanh chóng | Xem → |
| Kích thuỷ lực di động | Tải trọng đứng (thủ công) | Cao (thiết bị + nhân công) | Không cần cảm biến tích hợp sẵn, nhưng cồng kềnh, khó lắp | — |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu cần dữ liệu tải trọng chính xác, định lượng để cân bằng/giám sát: → Dùng Instrumentation — sản phẩm này
- ▸ Nếu chỉ cần kiểm tra độ nằm ngang/xoay đơn giản khi lắp đặt: → Dùng Spirit Level, chi phí thấp hơn
- ▸ Nếu công trình trọng điểm cần cả 2 loại dữ liệu: → Trang bị đồng thời Instrumentation + Spirit Level cho bộ giám sát toàn diện
CÂU HỎI THƯỜNG GẶP
TỪ TVGS, CHỦ ĐẦU TƯ & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Cảm biến tích hợp trên gối chính — cần đặt hàng đồng thời để hiệu chuẩn tại nhà máy
Sử dụng dữ liệu Instrumentation để vận hành các phụ kiện khác
Các phụ kiện khác trong họ Add-ons kết hợp cho bộ giải pháp toàn diện
CẦN TƯ VẤN
HỆ THỐNG ĐO TẢI TRỌNG?
Cung cấp loại gối chính, mục tiêu giám sát, hoặc hồ sơ dự án — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “Hệ thống đo tải trọng tích hợp gối cầu (Instrumentation) — Giám sát tải trọng đứng và theo dõi ứng xử kết cấu”
