Hệ thống chống nhổ gối cầu (Anti-uplift system) — Kiểm soát lực nhổ đứng và hạn chế chuyển vị nâng của kết cấu
Liên hệ
PHỤ KIỆN GỐI CẦU FREYSSINET // KIỂM SOÁT LỰC NHỔ ĐỨNG
Hệ thống chống nhổ gối cầu Anti-Uplift System
Phụ kiện bổ sung cho gối cầu tiêu chuẩn (không phải gối chuyên dụng DC-SB) — dùng khi công trình chỉ có lực nhổ đứng không thường xuyên. Cấu tạo bằng guide dẫn hướng bên hoặc thanh trung tâm tuỳ lực/không gian/loại gối, yêu cầu neo vào kết cấu. Chủ yếu dùng cho mái, cầu bộ hành, cầu vùng động đất.
GUIDE BÊN / THANH TRUNG TÂM
YÊU CẦU NEO VÀO KẾT CẤU
*Theo trang sản phẩm chính thức freyssinet.com (Add-ons for Bearings) — chưa có TDS số liệu công khai, liên hệ PT để nhận thông số riêng theo dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
/
Phụ kiện chức năng cho gối cầu (Add-ons for Bearings)
/
Hệ thống chống nhổ gối cầu (Anti-Uplift System)

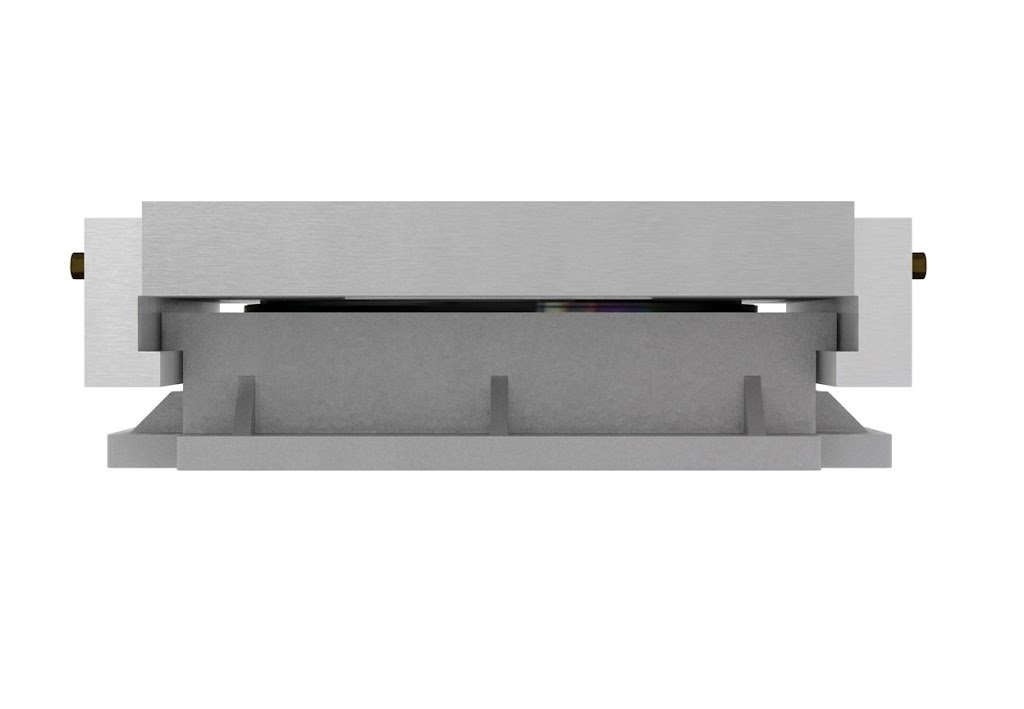

Hệ thống chống nhổ gối cầu (Anti-Uplift System) Freyssinet · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
HỆ THỐNG CHỐNG NHỔ GỐI CẦU

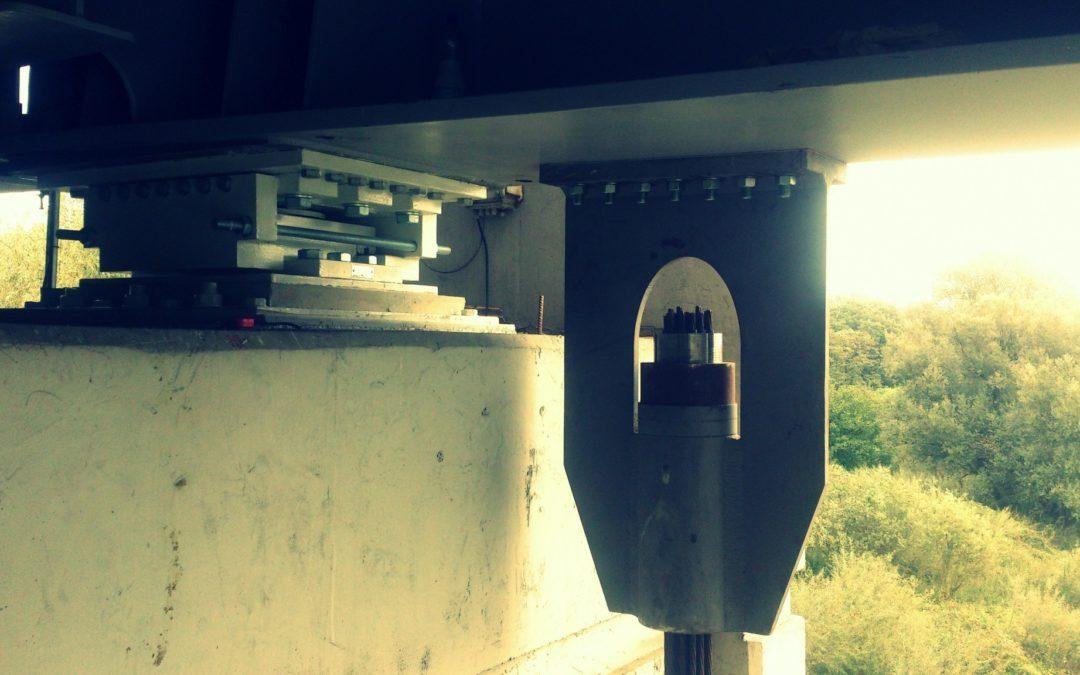

Theo mô tả chính thức của Freyssinet, hệ thống chống nhổ (Anti-Uplift System) là một tuỳ chọn bổ sung cho gối cầu tiêu chuẩn — chủ yếu dùng cho mái nhà, cầu bộ hành hoặc cầu tại vùng chịu động đất — nhằm chống lại lực nhổ đứng (uplift) xảy ra theo tình huống hoặc thường xuyên của kết cấu bên trên. Hệ thống được cấu tạo bằng guide dẫn hướng bên (lateral restraint guides) hoặc một thanh trung tâm (central rod), tuỳ theo độ lớn lực tác dụng, không gian lắp đặt sẵn có, và loại gối đang sử dụng.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Kiểm soát lực nhổ đứng và hạn chế chuyển vị nâng của kết cấu tại vị trí gối cầu tiêu chuẩn
- ▸ 2 phương án cấu tạo: guide dẫn hướng bên (lateral restraint guides) hoặc thanh trung tâm (central rod) — chọn theo lực tác dụng, không gian và loại gối
- ▸ Là giải pháp bổ sung linh hoạt, chi phí hợp lý hơn so với đầu tư gối chuyên dụng TETRON® DC-SB khi lực kéo chỉ xảy ra không thường xuyên
- ▸ Có thể tích hợp cùng gối cao su cốt bản thép, gối chậu (CD) hoặc gối cầu cong (SB) tiêu chuẩn
- ▸ Yêu cầu neo vào kết cấu (anchoring to the structure) — cần thiết kế bộ phận liên kết đi kèm
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không thay thế được gối chuyên dụng TETRON® DC-SB khi lực kéo đứng lặp lại thường xuyên trong khai thác — DC-SB có cơ chế double-cap chuyên biệt bền hơn cho ứng dụng này
- ✗ Không phải một loại gối độc lập — luôn cần một gối chính (cao su/CD/SB) làm nền, hệ thống chỉ bổ sung khả năng chống nhổ
- ✗ Cần thiết kế và yêu cầu ngay từ giai đoạn thiết kế ban đầu để được thể hiện đúng trên bản vẽ — Freyssinet khuyến nghị khách hàng nêu rõ yêu cầu này sớm
Kỹ sư thiết kế mái nhà thi đấu/nhà xưởng lớn, cầu bộ hành, cầu tại vùng động đất; nhà thầu công trình cần bổ sung khả năng chống nhổ cho gối tiêu chuẩn mà không cần đầu tư dòng gối uplift chuyên dụng.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Mái nhà thi đấu, nhà xưởng, mái công xôn chịu tải gió gây nhấc kết cấu
- ▸ Cầu bộ hành nhịp lớn có khả năng phát sinh lực nhổ tại một số vị trí gối
- ▸ Cầu tại vùng chịu động đất — hệ thống giúp giới hạn lực địa chấn lên kết cấu bằng cách khoá chuyển động của gối đến một mức tải nhất định rồi giải phóng khi vượt ngưỡng
- ▸ Công trình có nguy cơ lún lệch nền (đất yếu) — hệ thống có thể dùng để nâng kết cấu bên trên bằng cách tác động trực tiếp lên gối
- ▸ Dự án cần bổ sung khả năng chống nhổ cho gối tiêu chuẩn mà lực kéo chỉ xảy ra không thường xuyên/theo tình huống
✗ KHÔNG KHUYẾN CÁO
- ✗ Vị trí có lực kéo đứng lặp lại liên tục trong khai thác (VD: mố cầu cong chịu uplift thường xuyên) — nên dùng gối chuyên dụng TETRON® DC-SB
- ✗ Vị trí chỉ chịu nén, không có nguy cơ nhổ đứng — không cần bổ sung hệ thống này
- ✗ Yêu cầu bổ sung muộn sau khi gối đã đặt hàng/sản xuất — cần nêu yêu cầu ngay từ giai đoạn thiết kế để được tích hợp đúng vào bản vẽ và cấu tạo gối
TECHNICAL DATA
THÔNG SỐ THAM KHẢO
⚠ Chưa có TDS số liệu riêng cho Anti-Uplift System: Freyssinet công bố hệ thống chống nhổ như một tuỳ chọn bổ sung (add-on) trên trang sản phẩm chính thức, mô tả rõ chức năng và 2 phương án cấu tạo, nhưng chưa phát hành bảng tra tải trọng/kích thước công khai — do đây là thiết bị thiết kế riêng theo từng loại gối chính và tải trọng cụ thể của dự án.
⚠ Khuyến nghị: Cần nêu rõ yêu cầu chống nhổ ngay từ giai đoạn thiết kế để Freyssinet tích hợp đúng vào bản vẽ và cấu tạo gối chính — liên hệ Hoá chất Xây dựng PT qua Zalo/hotline để kỹ sư phối hợp tính toán lực nhổ thiết kế và phương án guide/thanh trung tâm phù hợp.
| Thông số | Giá trị | Nguồn |
|---|---|---|
| Cấu tạo | Guide dẫn hướng bên (lateral restraint guides) hoặc thanh trung tâm (central rod) | freyssinet.com |
| Yếu tố quyết định lựa chọn cấu tạo | Độ lớn lực tác dụng, không gian lắp đặt sẵn có, loại gối đang sử dụng | freyssinet.com |
| Liên kết vào kết cấu | Yêu cầu neo (anchoring) vào kết cấu — thiết kế riêng theo dự án | freyssinet.com |
| Ứng dụng chính | Mái nhà, cầu bộ hành, cầu tại vùng chịu động đất | freyssinet.com |
*Thông số trên tổng hợp từ mô tả chức năng chính thức của Freyssinet — không bao gồm giá trị tải trọng chống nhổ cụ thể do thiết bị được thiết kế riêng theo từng gối chính và bearing schedule của dự án. Vui lòng liên hệ PT để nhận thông số thiết kế riêng.
THIẾT KẾ RIÊNG THEO DỰ ÁN
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam.
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — không khẳng định cụ thể hệ thống chống nhổ được lắp trên từng công trình nêu trên.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
NÊU YÊU CẦU TỪ THIẾT KẾ
Xác định lực nhổ đứng thiết kế và nêu rõ yêu cầu bổ sung hệ thống chống nhổ ngay từ giai đoạn thiết kế để Freyssinet tích hợp đúng vào bản vẽ.
CHỌN PHƯƠNG ÁN CẤU TẠO
Freyssinet tư vấn phương án guide dẫn hướng bên hoặc thanh trung tâm phù hợp theo lực tác dụng, không gian lắp đặt và loại gối chính đang dùng.
THIẾT KẾ BỘ NEO
Thiết kế chi tiết liên kết neo hệ thống vào kết cấu bên dưới — yêu cầu tính toán riêng, không dùng chung với bulông neo của gối chính nếu chưa xác nhận đủ khả năng chịu lực.
LẮP ĐẶT & NGHIỆM THU
Lắp đặt đồng thời với gối chính hoặc theo trình tự Freyssinet hướng dẫn; kiểm tra hệ thống không cản trở chuyển động thiết kế bình thường của gối trước khi nghiệm thu.
Bảo quản nơi khô ráo, kiểm tra bộ phận neo không bị ăn mòn hoặc hư hỏng trước khi lắp đặt.
Yêu cầu bổ sung hệ thống chống nhổ SAU khi gối chính đã được sản xuất thường không khả thi hoặc gây chậm tiến độ đáng kể — luôn xác định và đặt hàng cùng lúc với gối chính ngay từ đầu dự án.
SO SÁNH & KHUYẾN NGHỊ
GIẢI PHÁP CHỐNG NHỔ PHÙ HỢP
| Giải pháp | Tần suất uplift phù hợp | Chi phí | Ưu điểm | Link |
|---|---|---|---|---|
| Anti-Uplift System ⭐ | Không thường xuyên/theo tình huống | Thấp hơn | Bổ sung linh hoạt cho gối tiêu chuẩn, không cần thay đổi cơ chế gối chính | — |
| TETRON® DC-SB (Double-Cap Uplift) | Lặp lại liên tục/thường xuyên | Cao hơn | Không khe hở, không mài mòn bất thường qua nhiều chu kỳ nén-kéo, tuổi thọ ≥50 năm | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu lực nhổ chỉ xảy ra không thường xuyên (VD: 1 sự kiện động đất cực hạn, tải gió giật): → Dùng Anti-Uplift System bổ sung cho gối tiêu chuẩn — sản phẩm này
- ▸ Nếu lực nhổ lặp lại liên tục trong khai thác (VD: mố cầu cong, mái treo chịu tải gió thường xuyên): → Dùng gối chuyên dụng TETRON® DC-SB
- ▸ Nếu công trình không có nguy cơ nhổ đứng: → Không cần bổ sung, dùng gối tiêu chuẩn
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Bắt buộc dùng kèm 1 gối chính — hệ thống chỉ bổ sung khả năng chống nhổ
Gối chậu TETRON® CD (FX/GL/GG)Tích hợp hệ thống chống nhổ khi công trình tải trọng lớn cần bổ sung khả năng chịu kéo→
Hệ thống đo tải trọng tích hợp (Instrumentation)Giám sát tải trọng thực tế, xác nhận hệ thống chống nhổ hoạt động đúng thiết kế→
Thiết bị hỗ trợ thi công và kiểm tra hệ thống chống nhổ
Giải pháp chuyên dụng khi lực nhổ lặp lại thường xuyên trong khai thác
CẦN TƯ VẤN
HỆ THỐNG CHỐNG NHỔ?
Cung cấp loại gối chính, lực nhổ thiết kế, hoặc hồ sơ dự án — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
