GỐI CẦU FREYSSINET // TETRON® DC-SB — CHUYÊN DỤNG CHỊU LỰC KÉO ĐỨNG (UPLIFT)
Gối chịu kéo ngược TETRON® DC-SB Double-Cap Uplift Spherical Bearing
Gối cầu cong 2 mặt cầu (double-cap) — hoạt động đầy đủ dưới cả lực nén và lực kéo đứng (uplift), vẫn cho phép trượt và xoay hai chiều ngay cả khi chịu kéo, không có khe hở gây hư hỏng như giải pháp kẹp bên truyền thống. Công nghệ trượt ISOGLIDE® (ETA 17/0808), tuổi thọ tối thiểu 50 năm, CE theo EN 1337.
ISOGLIDE® ETA 17/0808
TUỔI THỌ ≥50 NĂM
*Theo TDS chính thức Freyssinet TETRON® DC-SB Uplift Spherical Bearings (FT En C V 8 3) — kích thước cụ thể tính toán theo bearing schedule dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!

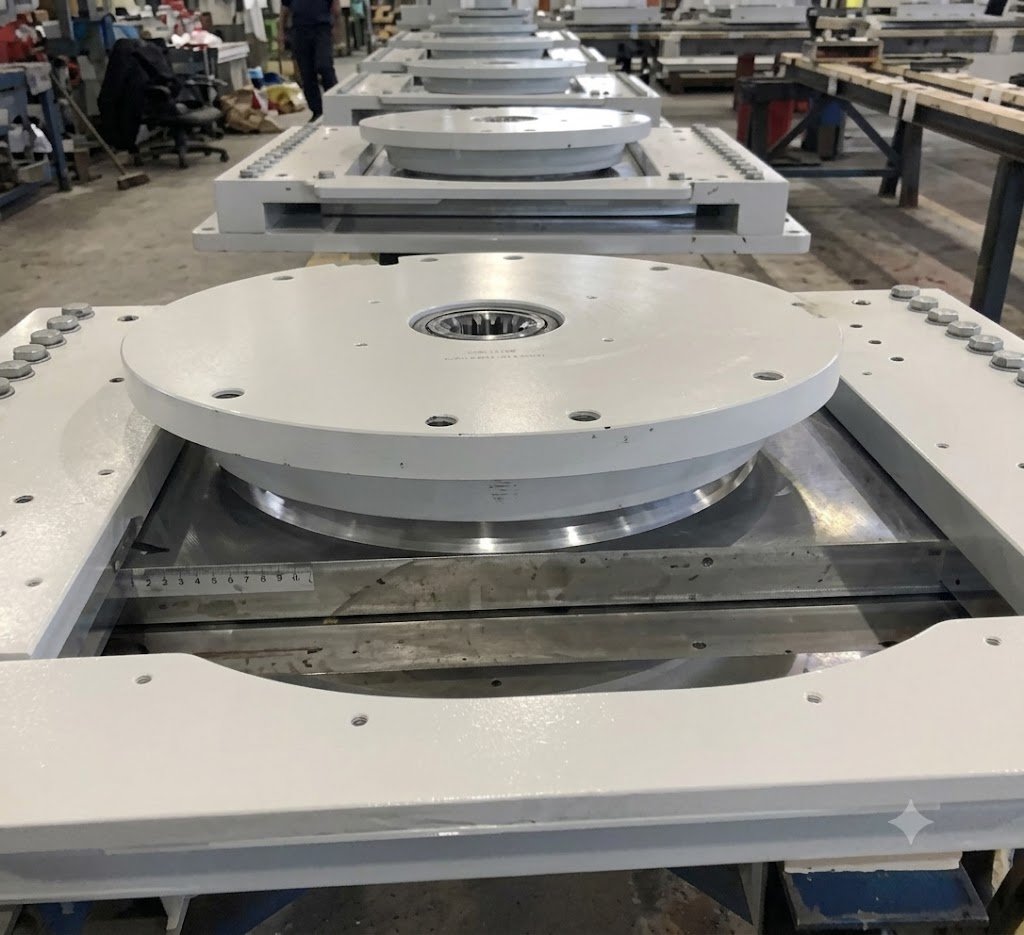

Gối chịu kéo ngược TETRON® DC-SB Freyssinet — sản phẩm, ứng dụng thực tế tại công trường · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
GỐI CHỊU KÉO NGƯỢC TETRON® DC-SB
TETRON® DC-SB (Double-Cap Spherical Bearing) là công nghệ gối cầu cong tiên tiến, dùng cấu tạo 2 mặt cầu cong (double-cap) thay vì 1 mặt như gối SB tiêu chuẩn — cho phép cơ cấu trượt riêng cho lực nén và cơ cấu uplift trung tâm riêng cho lực kéo đứng. Nhờ vậy, gối vẫn hoạt động trơn tru không khe hở dù đang chịu nén hay chịu kéo, khác biệt với giải pháp kẹp bên (lateral clamps) cổ điển thường hỏng mặt trượt khi xảy ra sự kiện uplift.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Hoạt động đầy đủ dưới cả lực nén và lực kéo đứng (uplift) — không có khe hở ngay cả khi xảy ra sự kiện uplift
- ▸ Vẫn cho phép trượt và xoay 2 chiều với ma sát tối thiểu ngay cả khi đang chịu lực kéo đứng
- ▸ Đủ 3 chế độ FX (cố định)/GG (dẫn hướng)/GL (trượt tự do), thiết kế thuận nghịch cho lực nén-kéo (reversible compression-tension)
- ▸ Vật liệu trượt ISOGLIDE® theo ETA 17/0808, chịu nhiệt -50°C đến +90°C, đạt quãng đường trượt tích luỹ chứng nhận 50.000m
- ▸ Thép kết cấu tối thiểu S355J2 (EN 10025), bu lông tối thiểu cấp 10.9 (ISO 898), mặt trượt thép không gỉ austenit 1.4401/1.4404 hoặc mạ crôm cứng
- ▸ Tuổi thọ khai thác thông thường tối thiểu 50 năm, thiết kế chống mỏi (fatigue-resistant), phù hợp lực nén-kéo lặp đi lặp lại
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải giải pháp kinh tế — chỉ nên chỉ định cho vị trí thực sự có lực kéo đứng trong khai thác, các vị trí khác dùng gối SB/CD tiêu chuẩn
- ✗ Không thay thế được bộ neo kéo (pull-off anchors) và chi tiết cốt thép bệ đỡ (plinth rebars) — vẫn cần thiết kế riêng phần liên kết chịu kéo vào kết cấu
- ✗ Kích thước, tải trọng bảng dưới đây chỉ mang tính tham khảo — mọi gối DC-SB đều thiết kế riêng (custom designed) theo bearing schedule dự án
Kỹ sư thiết kế kết cấu cầu cong/mố cầu cong (TVTK), mái treo sân vận động/nhà thi đấu; nhà thầu công trình công nghiệp, cảng biển, giàn khoan offshore, cầu đường sắt — vị trí xuất hiện lực kéo đứng trong quá trình khai thác.
Cơ chế Double-Cap: 2 mặt trượt riêng biệt

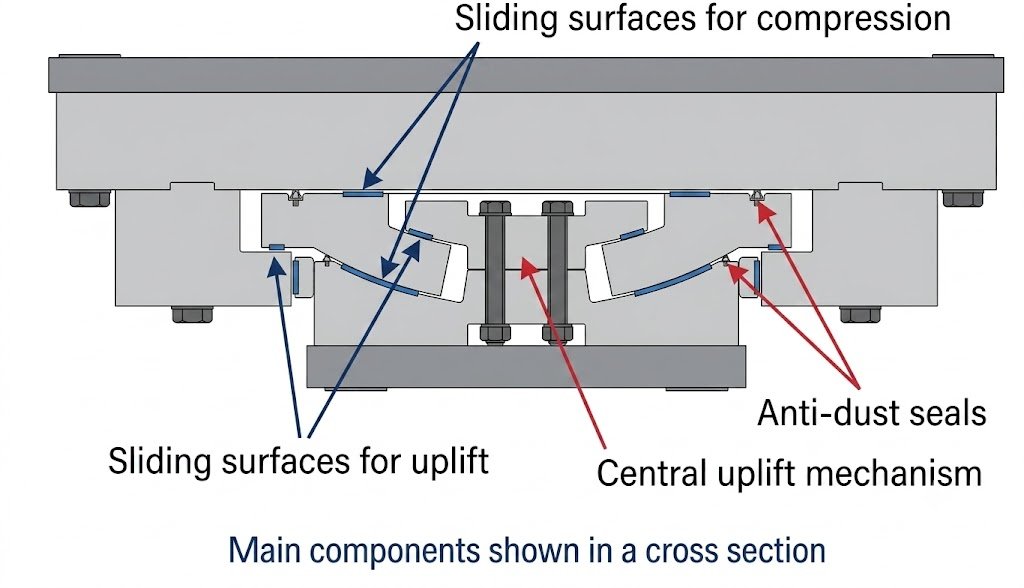

Khác với gối cầu cong tiêu chuẩn chỉ có 1 mặt trượt cho lực nén, TETRON® DC-SB có cơ cấu uplift trung tâm riêng cùng mặt trượt dành riêng cho lực kéo, đảm bảo gối luôn “chặt khít” — không có khoảng hở gây va đập hoặc mài mòn bất thường khi kết cấu chuyển từ trạng thái nén sang kéo.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Cầu đường bộ/đường sắt tại mố cầu cong (curved bridge abutments) — vị trí thường xuất hiện phản lực nhấc lên
- ▸ Kết cấu mái nhẹ/mái công xôn (light & cantilever roof structures) — sân vận động, nhà thi đấu chịu tải gió gây uplift
- ▸ Nhà, công trình công nghiệp, cảng và bến cảng có lực kéo đứng do tải trọng động/địa chấn
- ▸ Giàn khoan ngoài khơi (offshore platforms) và cầu nối (link bridges) chịu tải sóng/gió gây nhấc kết cấu
- ▸ Vị trí đã xác định rõ có lực kéo đứng trong service limit state theo bearing schedule thiết kế
✗ KHÔNG KHUYẾN CÁO
- ✗ Vị trí kết cấu chỉ chịu nén, không có lực kéo đứng — dùng gối SB/CD tiêu chuẩn kinh tế hơn
- ✗ Công trình tải trọng nhỏ, không có yêu cầu chịu uplift đặc biệt — gối chậu hoặc gối cao su phù hợp hơn
- ✗ Dự án chưa xác định rõ lực kéo đứng thiết kế — cần kỹ sư kết cấu tính toán bearing schedule trước khi đặt hàng
TECHNICAL DATA
THÔNG SỐ ĐẦY ĐỦ
Vật liệu & tiêu chuẩn
| Thành phần | Vật liệu / Tiêu chuẩn |
|---|---|
| Thép kết cấu | Tối thiểu mác S355J2 theo EN 10025 |
| Vật liệu mặt trượt | ISOGLIDE® (PTFE cải tiến) theo ETA 17/0808, chịu nhiệt -50°C đến +90°C |
| Bề mặt trượt đối ứng | Thép không gỉ austenit 1.4401/1.4404+2B (EN 10088) hoặc mạ crôm cứng (EN 1337-2) |
| Bu lông kết cấu | Tối thiểu cấp bền 10.9 theo ISO 898 |
| Bảo vệ chống ăn mòn | Hệ thống chống ăn mòn theo ISO 12944, thi công tại nhà máy Freyssinet |
| Tuổi thọ khai thác & quãng đường trượt | Tối thiểu 50 năm; ISOGLIDE® chứng nhận quãng đường trượt tích luỹ 50.000m |

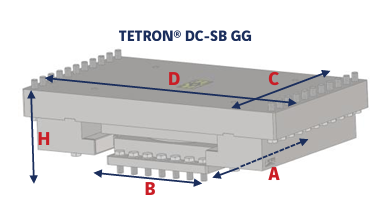

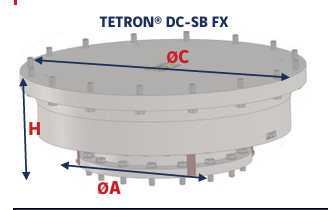

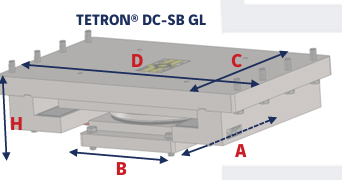

Bảng kích thước tiêu biểu (theo TDS FT En C V 8 3)
| Model | Vmax,ULS (nén) | Vmin,ULS/SLS (kéo) | HULS | Chuyển vị |
|---|---|---|---|---|
| DC-SB FX 1500(-250)-450 | 1.500 kN | -250 / -170 kN | 450 kN | Không (FX) |
| DC-SB FX 6000(-1000)-1800 | 6.000 kN | -1.000 / -670 kN | 1.800 kN | Không (FX) |
| DC-SB GG 3000(-500)-900.200 | 3.000 kN | -500 / -340 kN | 900 kN | ±100mm (1 phương) |
| DC-SB GL 3000(-500).200.20 | 3.000 kN | -500 / -340 kN | Không truyền | ±100mm dọc/±10mm ngang |
| DC-SB GL 6000(-1000).200.20 | 6.000 kN | -1.000 / -670 kN | Không truyền | ±100mm dọc/±10mm ngang |
*Bảng chỉ trích 5/9 model tiêu biểu từ TDS gốc (FT En C V 8 3 V01) để minh hoạ dải tải trọng — góc xoay αx=αy tiêu chuẩn là 0.010 rad (10 mrad) cho tất cả model trong bảng. Toàn bộ kích thước là chỉ dẫn (indicative); mọi gối DC-SB đều được thiết kế riêng (custom designed) theo tải trọng/chuyển vị/góc xoay và hệ thống neo cụ thể của từng dự án.
ETA 17/0808
ISO 12944
AASHTO / AREMA / AS 5100
DỰ ÁN THAM CHIẾU QUỐC TẾ
FREYSSINET REFERENCES
Theo TDS chính thức FT En C V 8 3, TETRON® DC-SB đã được Freyssinet triển khai tại nhiều công trình quốc tế đa dạng loại hình — từ mái sân vận động, cầu đường sắt, đến công trình dầu khí ngoài khơi:
*Danh sách dự án tham chiếu trích nguyên văn từ TDS chính thức Freyssinet TETRON® DC-SB (FT En C V 8 3 V01) — minh hoạ đa dạng loại hình công trình sử dụng gối chịu kéo ngược trên toàn cầu.
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam.
Dự án tiêu biểu toàn cầu
Dự án tiêu biểu tại Việt Nam
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — riêng danh sách 10 dự án ở trên là tham chiếu chính thức đã công bố cụ thể cho dòng gối chịu kéo ngược TETRON® DC-SB.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
PHÂN TÍCH BỘ NEO KÉO
Thiết kế riêng bộ neo kéo (pull-off anchors) và chi tiết cốt thép bệ đỡ (plinth rebars) chịu lực kéo đứng thiết kế — đây là yếu tố quyết định độ tin cậy tổng thể của hệ gối uplift.
KIỂM TRA BEARING SCHEDULE
Đối chiếu tải trọng nén tối đa, tải trọng kéo tối thiểu (ULS/SLS), lực ngang và góc xoay với thông số gối theo bearing schedule dự án.

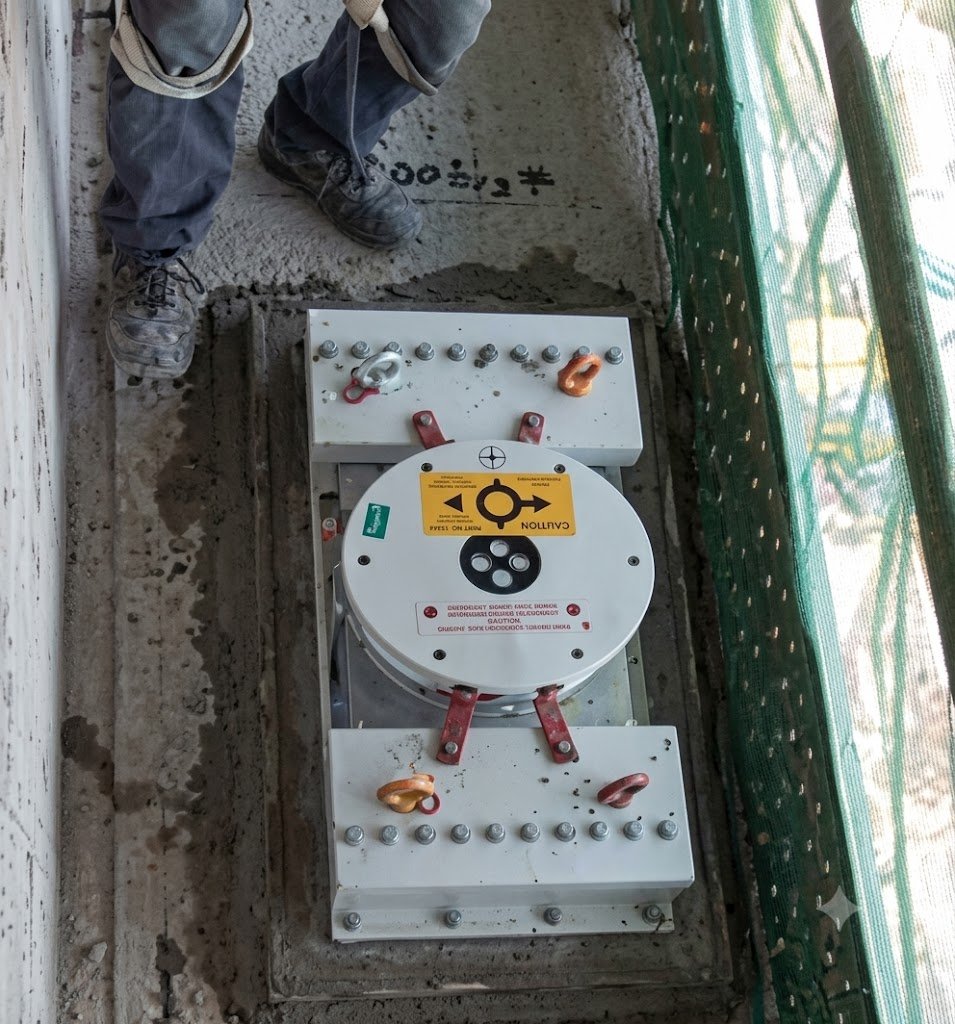

LẮP ĐẶT BỞI ĐỘI CHUYÊN BIỆT
Gối chịu kéo đứng phải do nhân sự có chuyên môn hiểu rõ chức năng từng thành phần lắp đặt — Freyssinet có thể cung cấp lắp đặt trọn gói (turn-key) qua mạng lưới các đơn vị kinh doanh địa phương.
RÓT VỮA & NGHIỆM THU
Lắp đặt bộ chắn bụi (dust cover system), rót vữa cố định (grouted on site), kiểm tra không có khe hở trước khi đưa vào khai thác.

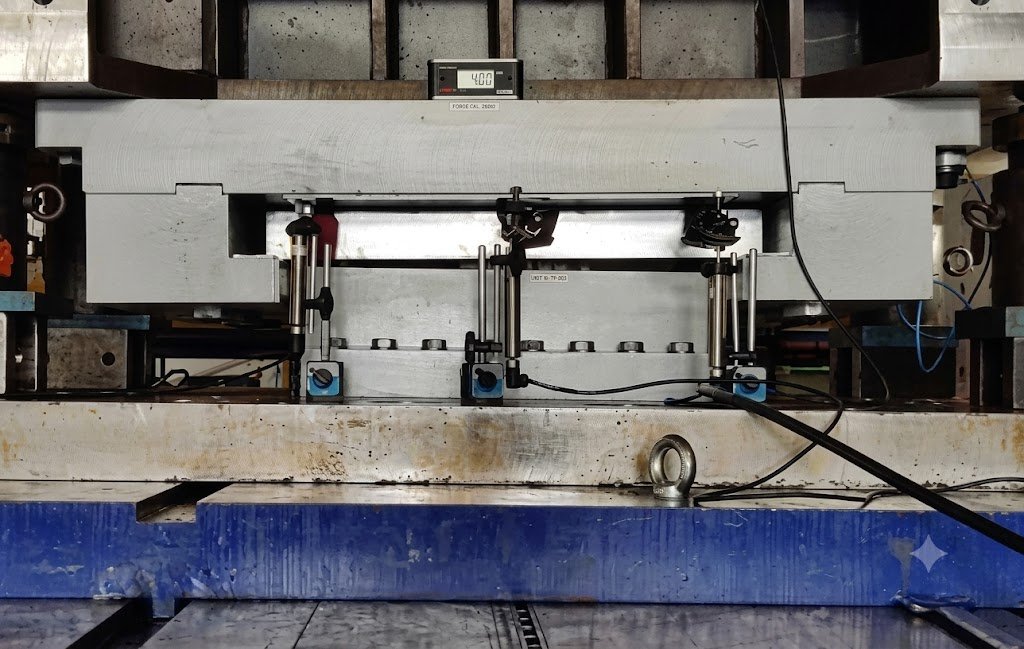

Freyssinet có thể thực hiện thử tải toàn khối gối (full-scale testing) mô phỏng cả nén và kéo, có hoặc không có xoay, cùng thử ma sát tại ISOLAB trước khi giao hàng.
Gối uplift yêu cầu thiết kế liên kết vào kết cấu (bộ neo, cốt thép bệ đỡ) chặt chẽ hơn nhiều so với gối chịu nén thông thường — sai sót ở khâu này có thể làm mất tác dụng chống nhô của toàn hệ gối dù bản thân gối đạt chuẩn.
SO SÁNH & KHUYẾN NGHỊ
GIẢI PHÁP CHỐNG NHÔ
| Giải pháp | Chịu kéo đứng | Xoay khi chịu kéo | Ưu điểm | Link |
|---|---|---|---|---|
| TETRON® DC-SB ⭐ | Có — chuyên dụng | Có, không khe hở | Bền, không mài mòn bất thường khi chịu kéo lặp lại | — |
| Gối tiêu chuẩn + kẹp bên (lateral clamps) | Có — giải pháp cổ điển | Hạn chế, dễ có khe hở | Chi phí ban đầu thấp hơn, nhưng dễ hỏng mặt trượt khi uplift lặp lại | — |
| TETRON® SB / CD tiêu chuẩn | Không thiết kế cho kéo | — | Kinh tế cho vị trí chỉ chịu nén, không có uplift | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu vị trí có lực kéo đứng lặp lại trong khai thác (mái treo, mố cầu cong, offshore): → Dùng TETRON® DC-SB — sản phẩm này
- ▸ Nếu chỉ có 1 sự kiện uplift hiếm gặp (VD: động đất cực hạn), không lặp lại thường xuyên: → Có thể cân nhắc hệ thống chống nhô (Anti-uplift System) bổ sung cho gối tiêu chuẩn
- ▸ Nếu vị trí hoàn toàn chỉ chịu nén, không có uplift: → Dùng TETRON® SB/CD tiêu chuẩn, kinh tế hơn
