HỆ DỰ ỨNG LỰC FREYSSINET // CĂNG SAU NHIỀU TAO CÁP
Hệ Neo Dự Ứng Lực C Range — 3C→55C
Hệ neo dự ứng lực căng sau nhiều tao cáp (multi-strand post-tensioning) do Freyssinet phát triển, dùng tao cáp 13mm/15mm từ 3 đến 55 tao trong một bó neo. Ứng dụng cho dầm cầu bê tông, trụ cầu, sàn bê tông nhịp lớn, bồn chứa LNG và kết cấu ngoài khơi — căng nội bộ hoặc căng ngoài, có bám dính hoặc không bám dính, tái căng và thay thế được khi cần.
CE 1683-CPD-0004
3C15 → 55C15
*Số liệu theo European Technical Approval (ETAG 013) và tài liệu kỹ thuật chính hãng Freyssinet — Freyssinet Prestressing Brochure.
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
② AnC15 — Bám dính
③ AnC15Gi — Không bám dính
④ ADnC15GI — Ngoài, bọc mỡ
⑤ ADnC15 — Ngoài, tao trần
⑥ ADnC15W — Ngoài, sáp/mỡ
⑦ Khớp nối cố định CU/CC/CI
⑧ Khớp nối di động CM
⑨ Neo chôn sẵn NB/N/G
⑩ Tao cáp & ống gen
⑪ Quy trình thi công
⑫ Dự án thực tế
⑬ So sánh tổng hợp
⑭ Chọn theo vai trò
⑮ Tiêu chuẩn & chứng nhận
⑯ Thuật ngữ, sai lầm & Q&A
⑰ Sản phẩm liên quan
⑱ Liên hệ

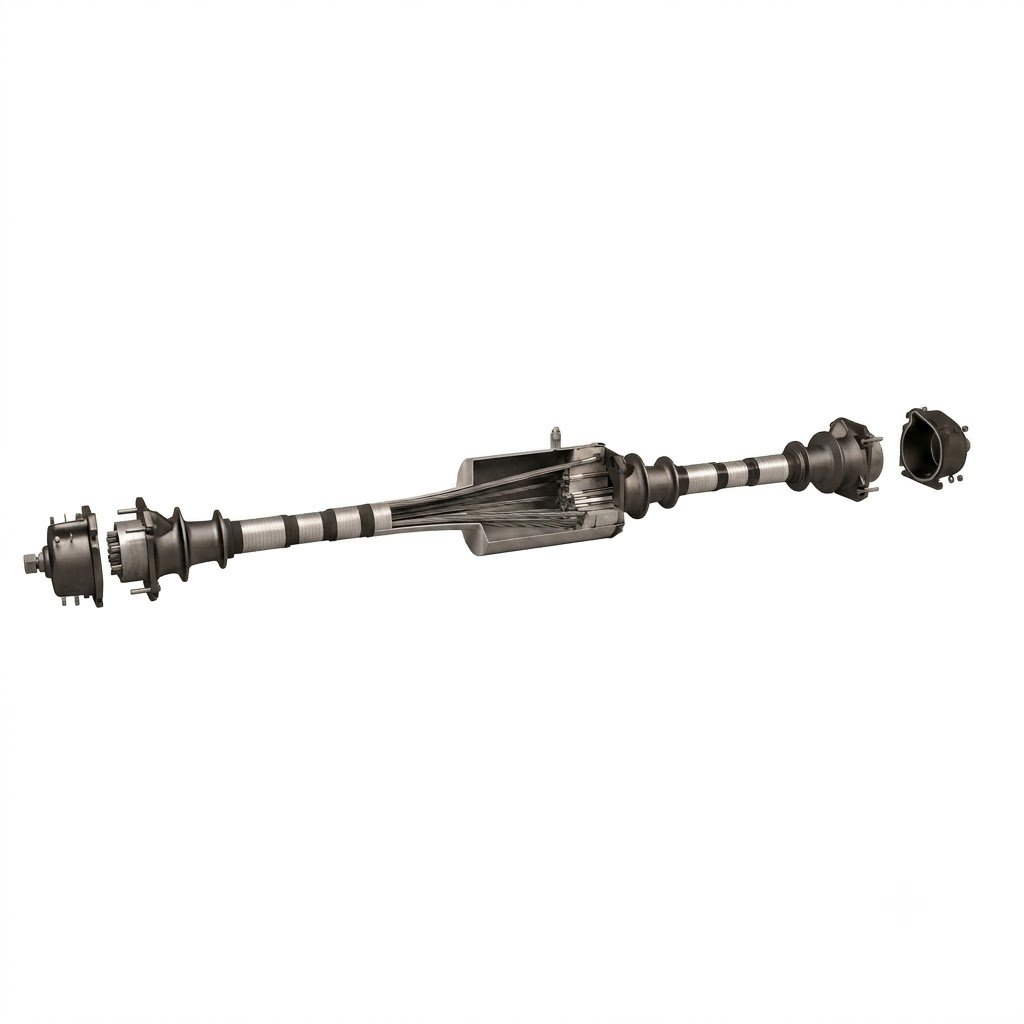

MỘT BÓ CÁP C RANGE
ĐƯỢC LẮP RÁP TỪ NHỮNG GÌ?
Một tendon (bó cáp) dự ứng lực C Range hoàn chỉnh gồm tối thiểu 4 lớp cấu kiện phối hợp: (1) tao cáp thép cường độ cao chạy dọc suốt chiều dài, (2) ống gen bảo vệ và định tuyến tao cáp, (3) neo tại hai đầu — đầu chủ động (active, nơi đặt kích căng) và đầu cố định (passive/embedded), và (4) khớp nối nếu tuyến cáp cần ghép dài qua nhiều đốt đúc. Chọn sai bất kỳ lớp nào trong 4 lớp này đều khiến toàn bộ tendon không đạt thiết kế — vì vậy các mục dưới đây trình bày đầy đủ từng nhóm cấu kiện theo đúng tài liệu kỹ thuật gốc Freyssinet.
Neo căng nội bộ (Internal)
Tuyến cáp nằm bên trong tiết diện bê tông. Gồm 2 cấu hình: AnC15 (bám dính) và AnC15Gi (không bám dính).
Neo căng ngoài (External)
Tuyến cáp chạy ngoài tiết diện bê tông, dễ kiểm tra/thay thế. Gồm 3 cấu hình: ADnC15GI, ADnC15, ADnC15W.
Khớp nối (Couplers)
Nối dài tendon qua các đốt đúc phân đoạn. Gồm khớp cố định (CU, CC, CI) và khớp di động (CM).
Neo chôn sẵn (Embedded)
Đầu cố định không căng, lắp trước khi đổ bê tông. Gồm 3 loại: NB, N, G.
Cấu kiện chung (Common)
Tao cáp thép cường độ cao và hệ ống gen (thép sóng, Plyduct®, Liaseal®, ống thép) — dùng chung cho mọi cấu hình trên.
VÍ DỤ MINH HOẠ — LẮP ĐẶT TRỌN BỘ CHO MỘT NHỊP CẦU DẦM HỘP ĐÚC HẪNG
Để hình dung cách 12 nhóm cấu kiện phối hợp trong thực tế, xét ví dụ một nhịp cầu dầm hộp bê tông dự ứng lực thi công theo phương pháp đúc hẫng cân bằng — tình huống rất phổ biến tại các dự án cầu vượt sông, cầu cạn tại Việt Nam:
Bước 1 — Chọn cấu hình: TVTK xác định đây là dầm hộp tiêu chuẩn, không yêu cầu tái căng — chọn cấu hình AnC15 (bám dính, nội bộ) cho các bó cáp chính chạy dọc dầm.
Bước 2 — Bố trí đầu cố định: Tại đốt đúc đầu tiên (đốt trên trụ), một số bó cáp có đầu cố định — dùng neo chôn sẵn Type N hoặc NB lắp trước khi đổ bê tông đốt K0.
Bước 3 — Nối dài qua các đốt đúc: Khi thi công tiếp các đốt K1, K2… theo phương pháp đúc hẫng, một số bó cáp của đốt trước đã căng và bơm vữa cần được nối dài sang đốt sau — dùng khớp nối cố định CU hoặc CI tuỳ thiết kế. Với các bó cáp mà cả 2 đoạn đều chưa căng (ví dụ bó cáp liên tục top-slab), dùng khớp nối di động CM để nối trước rồi căng đồng thời.
Bước 4 — Ống gen & tao cáp: Toàn tuyến dùng ống gen thép sóng tiêu chuẩn (kinh tế, đủ đáp ứng môi trường không quá khắc nghiệt) và tao cáp T15,7 cấp 1.860 MPa theo khối lượng tính toán từ hồ sơ thiết kế.
Bước 5 — Căng kéo & bơm vữa: Mỗi đốt đúc sau khi đạt cường độ bê tông yêu cầu sẽ được căng các bó cáp thuộc đốt đó, sau đó bơm vữa Freyssiflow® ngay để bảo vệ tao cáp trước khi tiếp tục đốt tiếp theo.
Kết quả: Một tendon hoàn chỉnh chạy xuyên suốt nhiều đốt đúc, kết hợp ít nhất 4 trong 5 nhóm cấu kiện (neo chủ động AnC15, neo chôn sẵn N/NB, khớp nối CU/CI/CM, tao cáp và ống gen) — minh hoạ rõ vì sao hiểu đúng toàn bộ hệ thống quan trọng hơn nhiều so với chỉ biết một sản phẩm neo đơn lẻ.
BẢNG TRA CỨU NHANH — “TÔI CẦN DÙNG CẤU KIỆN NÀO?”
| Tình huống dự án | Cấu kiện nên dùng |
|---|---|
| Dầm cầu bê tông tiêu chuẩn, không cần bảo trì tao cáp về sau | AnC15 |
| Kết cấu cần tái căng/thay thế tao cáp định kỳ, vẫn giữ tuyến nội bộ | AnC15Gi |
| Bồn LNG, thành bể chịu tải chu vi cần tái căng, cách ly ăn mòn tốt | ADnC15GI |
| Cầu/đường sắt cần cách điện chống dòng rò, căng ngoài dễ kiểm tra | ADnC15 |
| Kết cấu cần tháo lắp/kiểm tra bằng mắt, bảo vệ mềm dẻo bằng sáp/mỡ | ADnC15W |
| Thi công đúc hẫng cân bằng, cần nối dài tendon qua đốt đúc đã căng trước | Khớp nối cố định CU/CC/CI |
| Nối 2 đoạn tendon chưa căng thành 1 tuyến dài trước khi căng đồng thời | Khớp nối di động CM |
| Đầu cố định (không căng) của mọi cấu hình nội bộ trên | Neo chôn sẵn NB/N/G |
2 cấu hình: AnC15 (bám dính) & AnC15Gi (không bám dính)
P.8 — REFERENCE AnC15
Neo Dự Ứng Lực AnC15
Bonded Internal Prestressing Anchorage
Hệ neo dự ứng lực trong có bám dính
AnC15 là ký hiệu tham chiếu chính thức của Freyssinet cho cấu hình bonded internal prestressing với tao cáp trần và bơm vữa xi măng: tao cáp trần (bare strands) đặt trong ống gen thép sóng bendable-by-hand, sau khi căng kéo được bơm vữa xi măng lấp đầy toàn bộ ống gen. Vữa vừa tạo lớp thụ động chống ăn mòn cho thép vừa liên kết bám dính hoàn toàn giữa tao cáp và bê tông xung quanh — lực dự ứng lực được truyền phân bố dọc theo chiều dài cấu kiện thay vì chỉ tập trung tại hai đầu neo. Đây là cấu hình phổ biến nhất cho dầm cầu bê tông dự ứng lực căng sau tại Việt Nam, đồng thời là giải pháp được Freyssinet triển khai cho nhiều bệ giàn khoan bê tông ngoài khơi trên thế giới.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Bám dính hoàn toàn — nếu tao cáp cục bộ hư hỏng, ứng suất vẫn truyền lại qua vữa bám dính trong phạm vi hạn chế
- ▸ Dải công suất đầy đủ 14 đơn vị neo từ 3C15 đến 55C15
- ▸ Kháng mỏi tốt, kháng mài mòn, chậm thẩm thấu ion chloride
- ▸ Kín nước tuyệt đối sau khi bơm vữa; tương thích cấu hình cryogenic
- ✗ Không tái căng/thay thế được sau khi bơm vữa
- ✗ Không dùng cho tendon căng ngoài
- ✗ Không kèm ống gen/tao cáp/vữa trong giá bán tiêu chuẩn

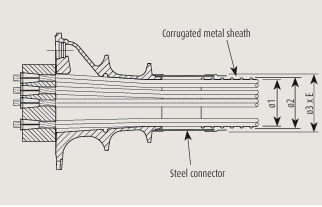

THÔNG SỐ ĐƯỜNG KÍNH ỐNG GEN THÉP SÓNG (AnC15)
| Đơn vị | Ø1 trong (mm) | Ø2 ngoài (mm) | Đơn vị | Ø1 trong (mm) | Ø2 ngoài (mm) |
|---|---|---|---|---|---|
| 3C15 | 40 | 45 | 22C15 | 105 | 110 |
| 4C15 | 45 | 50 | 25C15/25CC15 | 110 | 115 |
| 7C15 | 60 | 65 | 27C15 | 115 | 120 |
| 9C15 | 65 | 70 | 31C15 | 120 | 125 |
| 12C15 | 80 | 85 | 37C15 | 130 | 135 |
| 13C15 | 80 | 85 | 55C15 | 160 | 165 |
| 19C15 | 95 | 100 |

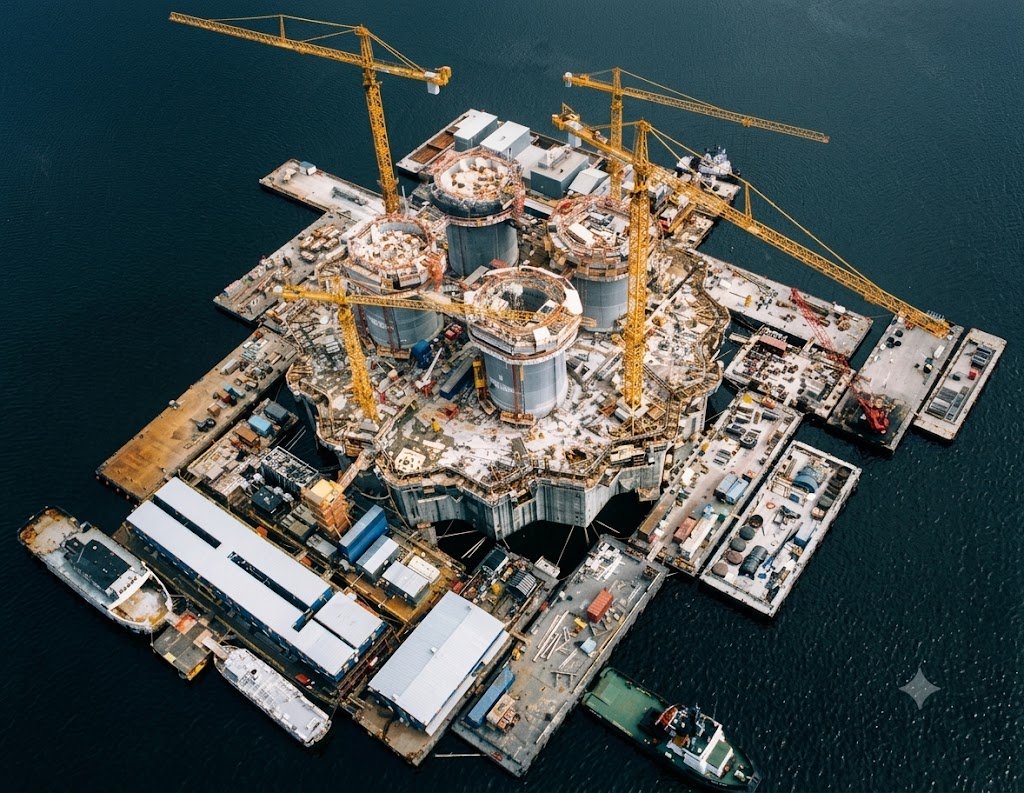

DỰ ÁN THAM CHIẾU — BỆ GIÀN KHOAN NGOÀI KHƠI
Nguồn: Freyssinet Post-Tensioning System for Offshore Oil & Gas Structures.
| Công trình | Quốc gia | Độ sâu nước | Tao cáp | Năm |
|---|---|---|---|---|
| Hibernia | Canada | 60 m | 8.000 tấn | 1997 |

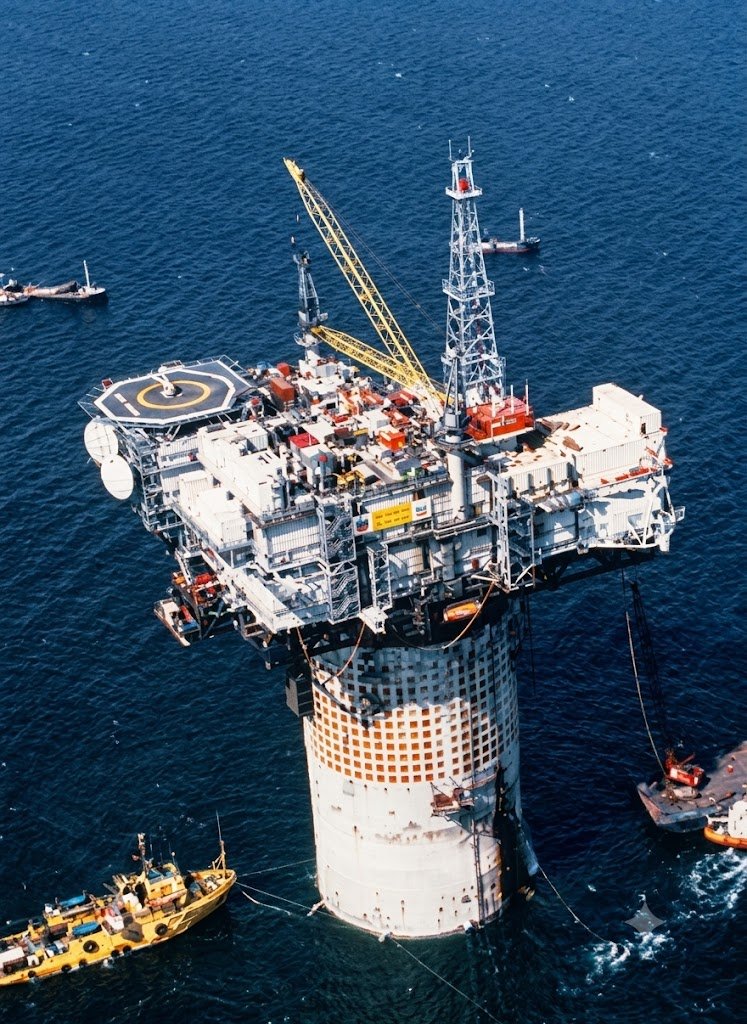

| Ninian | Scotland | 139 m | 4.000 tấn | 1977 |

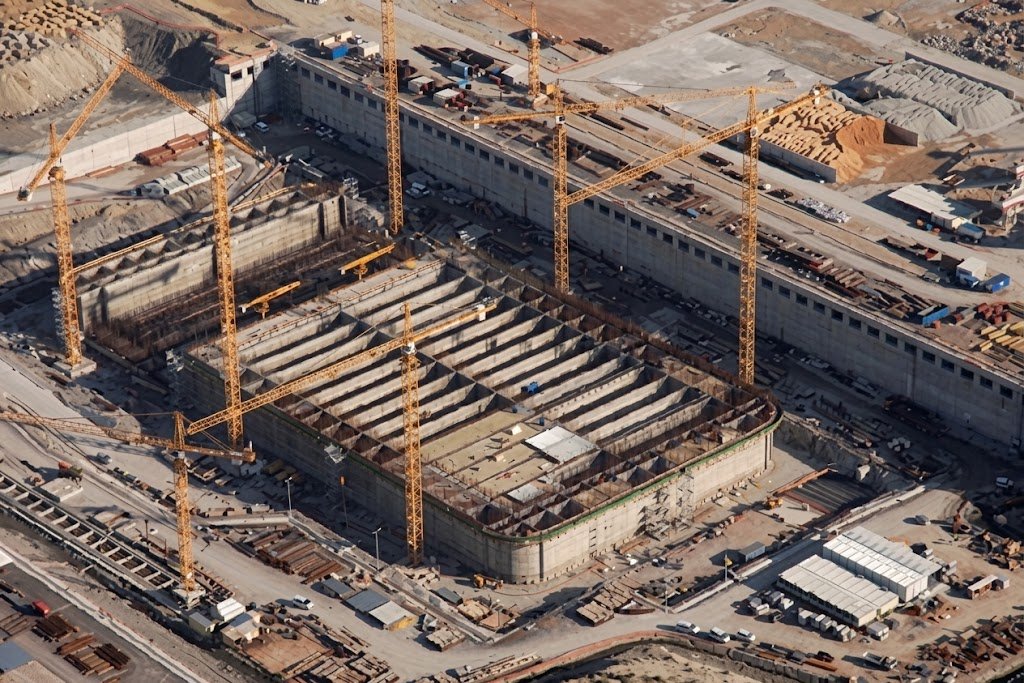

| Adriatic | Italy | 29 m | 3.860 tấn | 2008 |

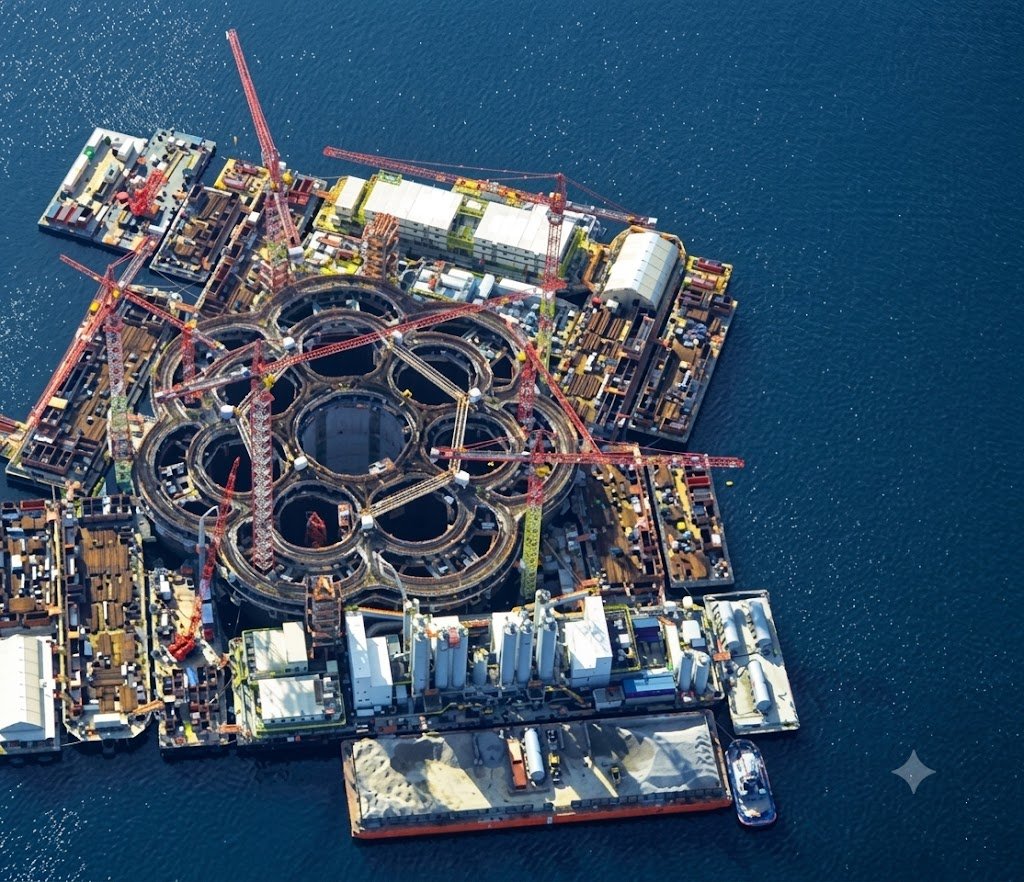

| Hebron | Canada | 95 m | 2.600 tấn | 2016 |
Tại Việt Nam, cấu hình bám dính tương đương AnC15 đã được dùng cho: Cao tốc TP.HCM–Dầu Giây gói thầu 2 (đơn vị 3B15/12C15, 927 bộ neo, 2013); tuyến Metro Bến Thành–Suối Tiên gói số 1 (7C15/12C15/19C15/22C15/27C15, 2.940 bộ neo, 2014–2015). Chi tiết đầy đủ dự án Việt Nam xem mục ⑪ Dự án thực tế.

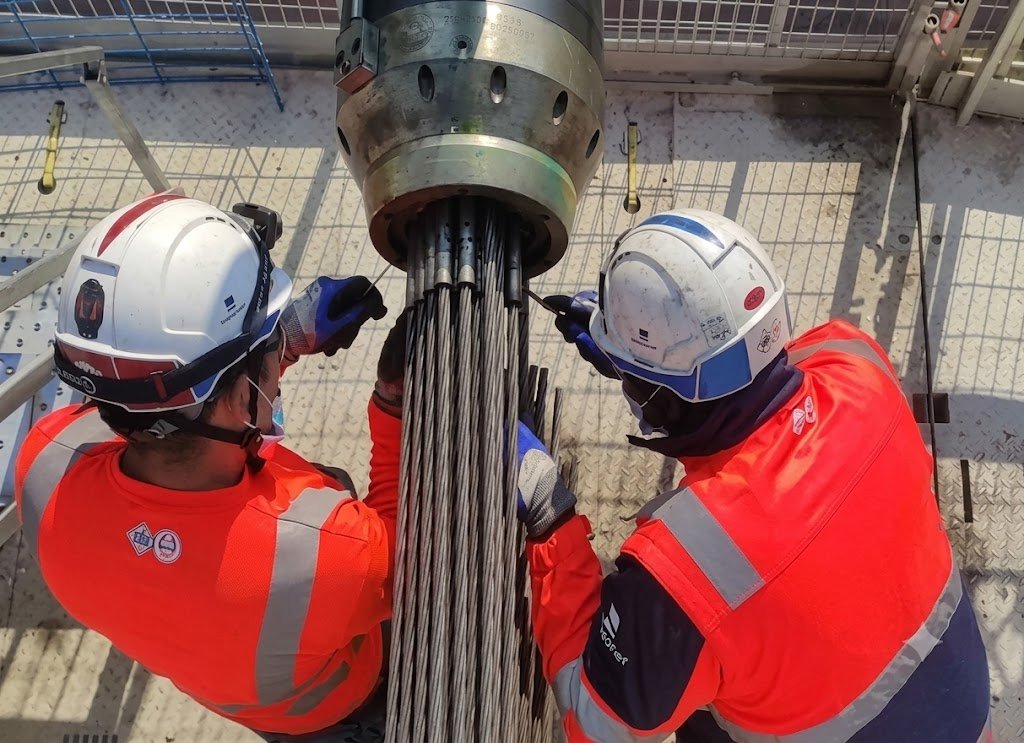

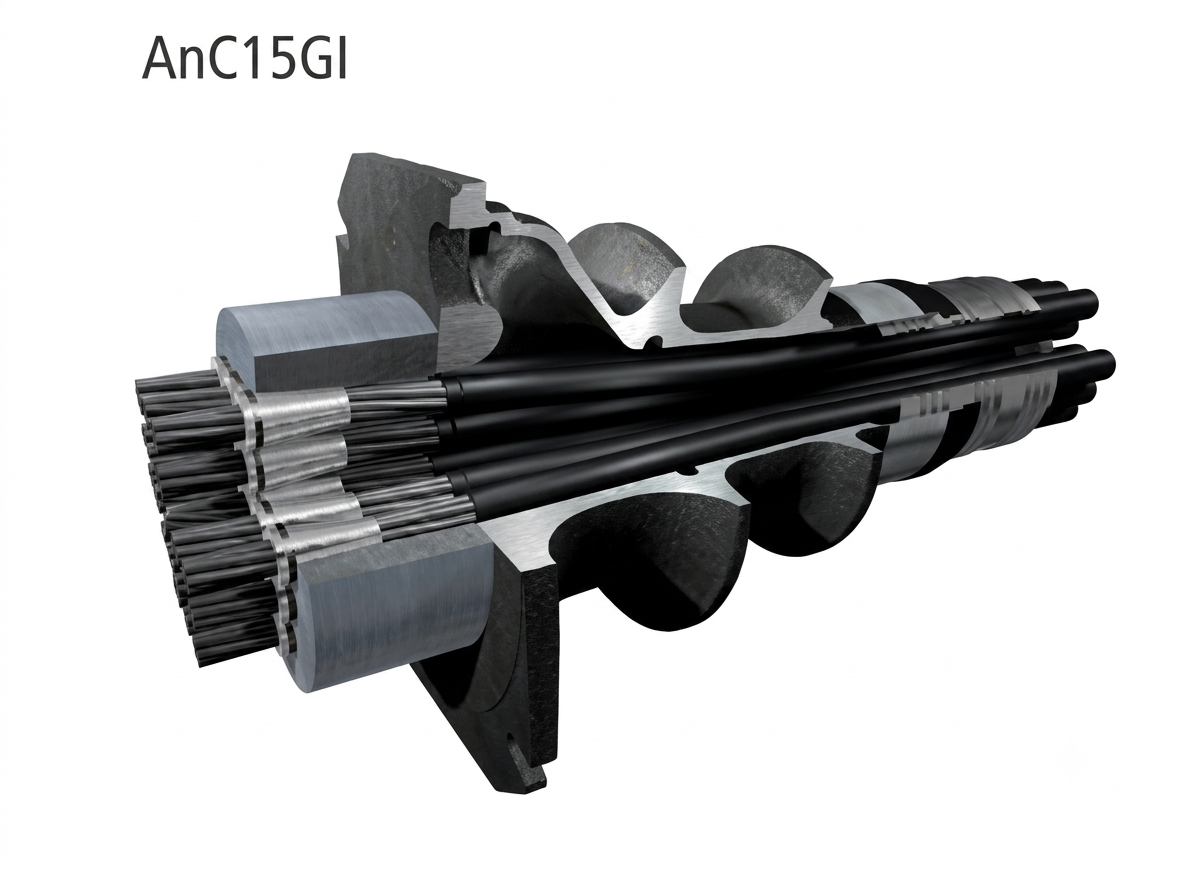

P.8 — REFERENCE AnC15Gi
Neo Dự Ứng Lực AnC15Gi
Unbonded Internal Prestressing Anchorage
Hệ neo dự ứng lực trong không bám dính
AnC15Gi khác AnC15 ở lớp bảo vệ quanh từng tao cáp: thay vì dùng tao trần, cấu hình này dùng tao cáp đã bọc mỡ và ống HDPE riêng cho từng sợi (greased sheathed strands), sau đó đặt cả bó vào ống gen thép sóng chung và bơm vữa xi măng lấp đầy khoảng trống quanh các ống bọc — vữa chỉ đóng vai trò cố định vị trí và chống ăn mòn cho toàn bó, không tạo liên kết bám dính trực tiếp với thép tao cáp. Nhờ vậy, từng tao cáp riêng lẻ vẫn có thể được tái căng hoặc rút ra thay thế mà không phá vỡ kết cấu bê tông xung quanh — phù hợp cho các công trình có kế hoạch kiểm tra/bảo trì lực căng định kỳ.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Tái căng được (retensionable) và thay thế được (replaceable) từng tao riêng lẻ
- ▸ Mỗi tao có lớp bảo vệ kép: mỡ chống ăn mòn + ống HDPE cá thể, cộng thêm vữa xi măng bao quanh cả bó
- ▸ Vẫn nằm trong tuyến nội bộ (internal) — không cần bố trí HDPE tube ngoài như hệ căng ngoài
- ▸ Cùng dải công suất 3C15→55C15 như AnC15, cùng chứng nhận ETA/CE
- ✗ Không tạo liên kết bám dính — không tận dụng được hiệu ứng phân bố lực dọc dầm như AnC15
- ✗ Chi phí vật tư cao hơn AnC15 do cần ống HDPE + mỡ riêng từng tao
- ✗ Không phải cấu hình căng ngoài — nếu cần kiểm tra trực quan bằng mắt phải dùng ADnC15GI
Kỹ sư thiết kế bồn LNG, kết cấu ngoài khơi cần bảo trì tao cáp định kỳ, công trình yêu cầu khả năng điều chỉnh lực căng sau thi công.
3 cấu hình: ADnC15GI · ADnC15 · ADnC15W
Tuyến cáp chạy trong ống HDPE bên ngoài tiết diện bê tông chính — dễ kiểm tra, bảo trì và thay thế trực quan. Ứng dụng nổi bật: bồn chứa khí hoá lỏng LNG (căng chu vi thành bể), cầu bê tông tiết diện mỏng, hệ chống động đất (anti-seismic) cho kết cấu LNG.

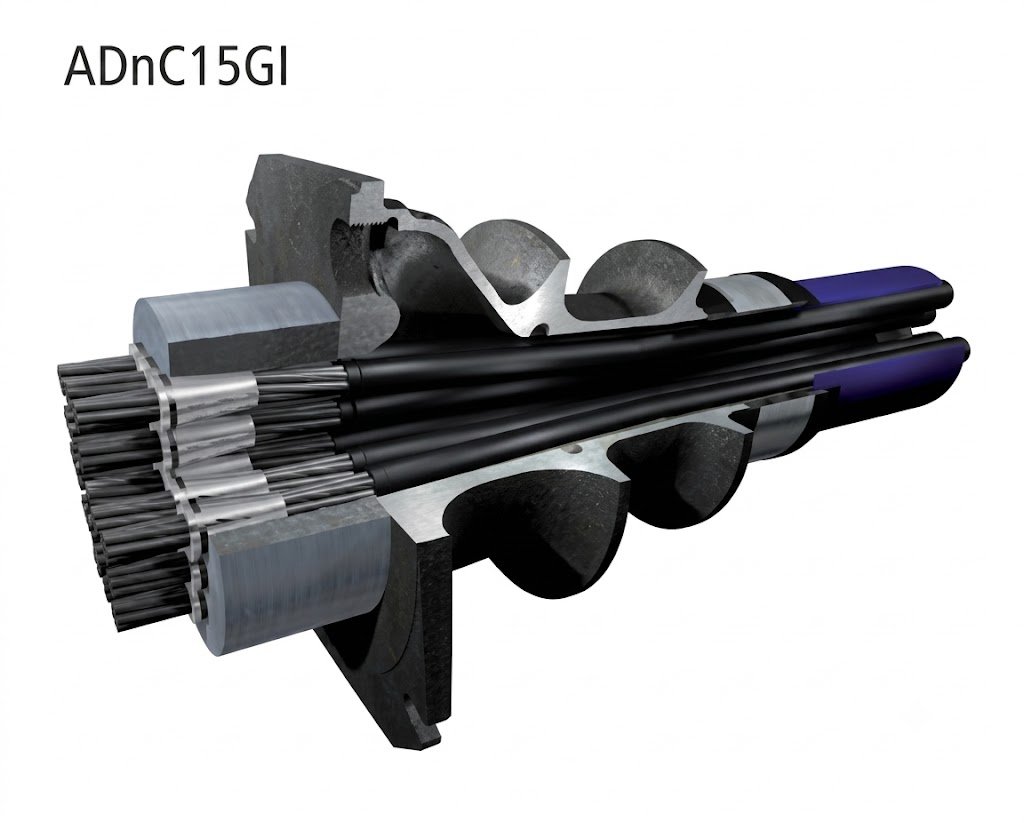

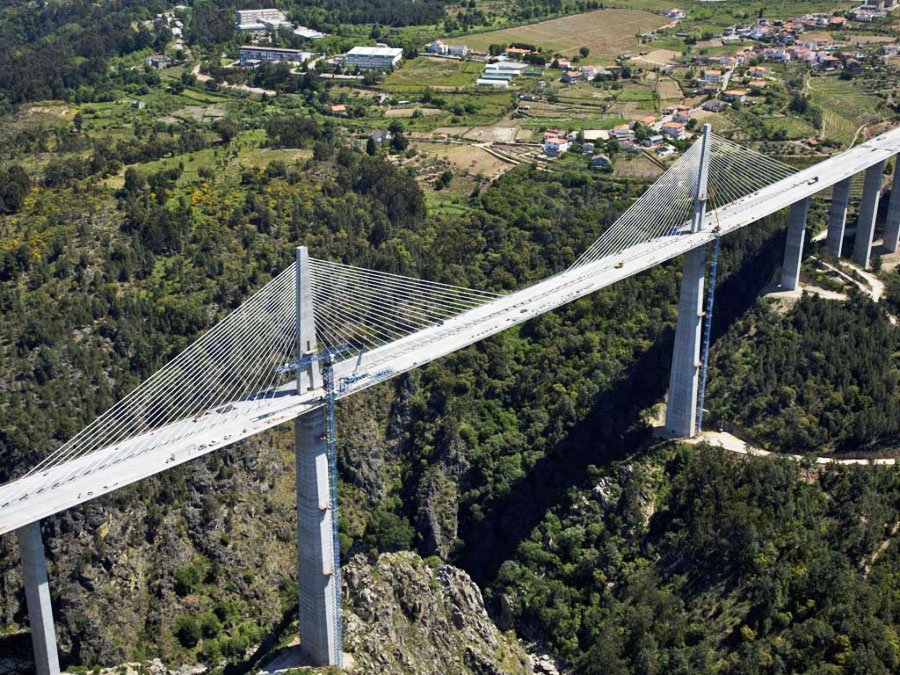

P.8 — REFERENCE ADnC15GI
Neo Dự Ứng Lực ADnC15GI
Unbonded External Prestressing Anchorage
Hệ neo dự ứng lực ngoài không bám dính — tao bọc mỡ
ADnC15GI là cấu hình căng ngoài (external) dùng tao cáp bọc mỡ + ống HDPE cá thể (greased sheathed strands), đặt trong ống HDPE ngoài lớn hơn và bơm vữa xi măng lấp đầy khoảng trống. Khác với AnC15Gi (căng nội), toàn bộ tuyến tao cáp của ADnC15GI nằm ngoài tiết diện bê tông chính — dễ dàng tiếp cận để kiểm tra bằng mắt, đo lực căng còn lại, tái căng hoặc thay thế mà không cần đục phá kết cấu. Đây là cấu hình được ưu tiên cho các ứng dụng đòi hỏi độ tin cậy dài hạn cao như bồn chứa khí hoá lỏng LNG.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Kiểm tra trực quan, đo lực căng định kỳ mà không cần đục phá bê tông
- ▸ Tái căng được, thay thế được từng tao khi cần
- ▸ Kín nước (leaktight), phù hợp môi trường cần kín tuyệt đối như bồn LNG

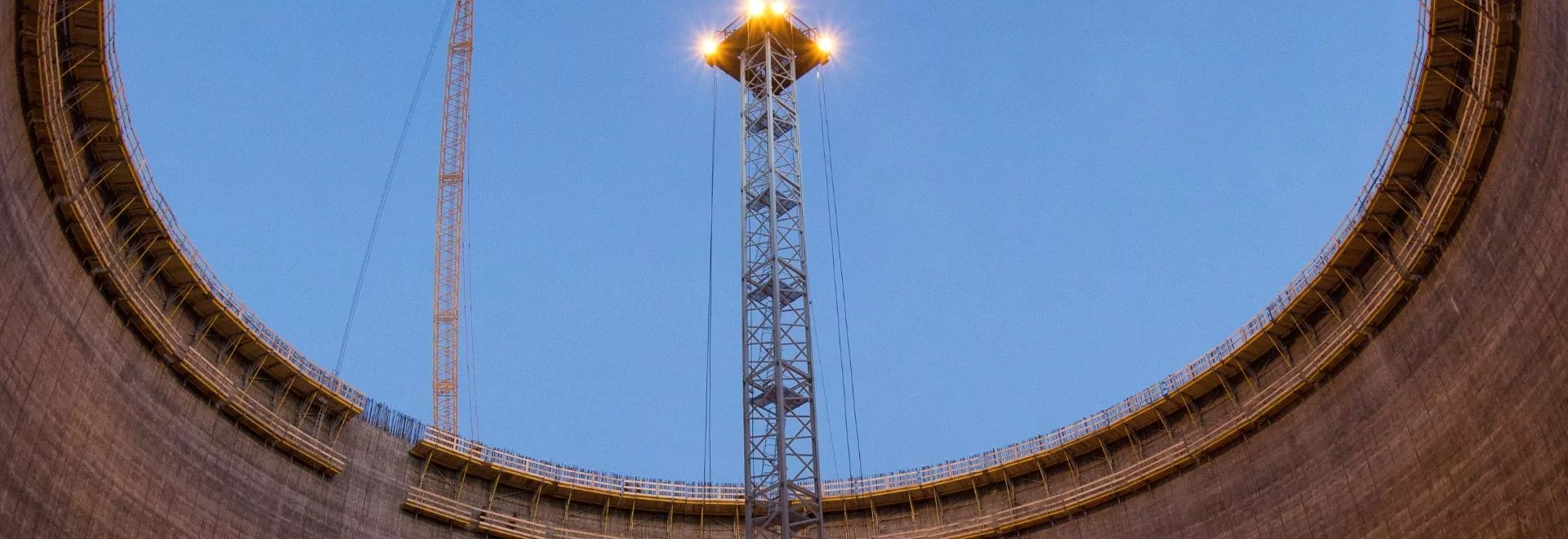

- ▸ Ứng dụng nổi bật: hệ chống động đất (anti-seismic) căng chu vi cho bồn LNG
Kỹ sư thiết kế bồn LNG/LPG, kết cấu chịu tải chu vi cần khả năng tái căng lâu dài, dự án yêu cầu chương trình kiểm tra định kỳ nghiêm ngặt (offshore, hạ tầng năng lượng).

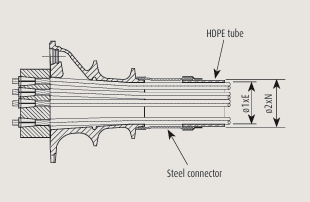

THÔNG SỐ ỐNG HDPE NGOÀI (ADnC15GI)
| Đơn vị | Ø1 HDPE (mm) | Bề dày E (mm) | Ø2 connector (mm) | N connector (mm) |
|---|---|---|---|---|
| 3C15 | 70,0 | 2,9 | 63 | 4,7 |
| 9C15 | 101,6 | 5,0 | 90 | 6,6 |
| 12C15 | 114,3 | 3,6 | 110 | 5,3 |
| 19C15 | 133,0 | 4,0 | 125 | 6,0 |
| 27C15 | 152,4 | 4,5 | 140 | 6,7 |
| 37C15 | 177,8 | 5,0 | 160 | 7,7 |
| 55C15 | 219,1 | 6,3 | 200 | 9,6 |
Bảng rút gọn 7/14 đơn vị tiêu biểu — liên hệ hoachatpt.com để nhận đầy đủ thông số 14 đơn vị theo dự án cụ thể.

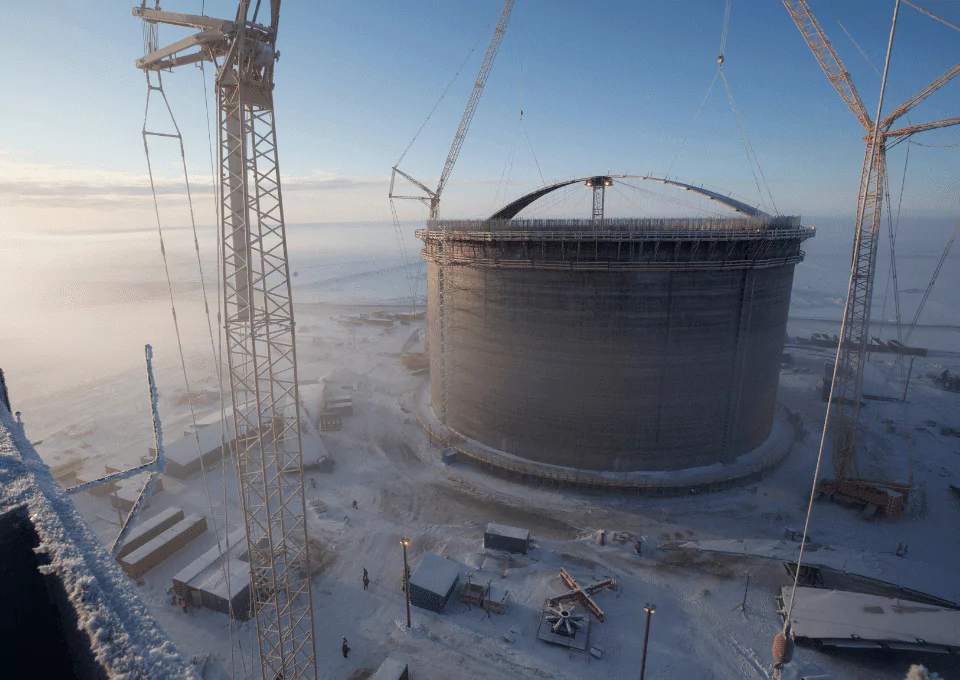

DỰ ÁN THAM CHIẾU — BỒN LNG TOÀN CẦU
Nguồn: Freyssinet Post-Tensioning and Anti-Seismic Systems for Liquefied Natural Gas Tanks. Hơn 30 năm kinh nghiệm, 100+ bồn LNG toàn cầu.
| Dự án | Quốc gia | Số bồn & dung tích | Thời gian |
|---|---|---|---|
| Yamal | Nga | 4 × 160.000 m³ | 2014–2016 |
| Tangshan | Trung Quốc | 4 × 160.000 m³ | 2012–2014 |
| Zhuhai | Trung Quốc | 3 × 160.000 m³ | 2011–2013 |
| Naoetsu | Nhật Bản | 2 × 180.000 m³ | 2009–2011 |
| Manzanillo | Mexico | 2 × 150.000 m³ | 2009–2011 |
| Pagbilao / Sengkang / Sulawesi / Hainan / Tianjin | Philippines/Indonesia/Trung Quốc | Mỗi dự án 1–2 × 160.000 m³ | 2013–2015 |
Ngoài các bồn LNG dung tích lớn kể trên, Freyssinet còn triển khai hệ ADnC15GI cho các bồn quy mô nhỏ hơn như Vysostk (Nga, 42.000 m³, 2016) và Qingdao (Trung Quốc, 80.000 m³ chứa ethylene, 2014). Ảnh minh hoạ dự án tham chiếu (Fos sur Mer Pháp 3 bồn 110.000 m³, Soyo Angola, Dalian Trung Quốc 3 bồn 160.000 m³, Rayong Thái Lan 2 bồn 160.000 m³) — xem chi tiết trong brochure LNG đính kèm mục tài liệu kỹ thuật.

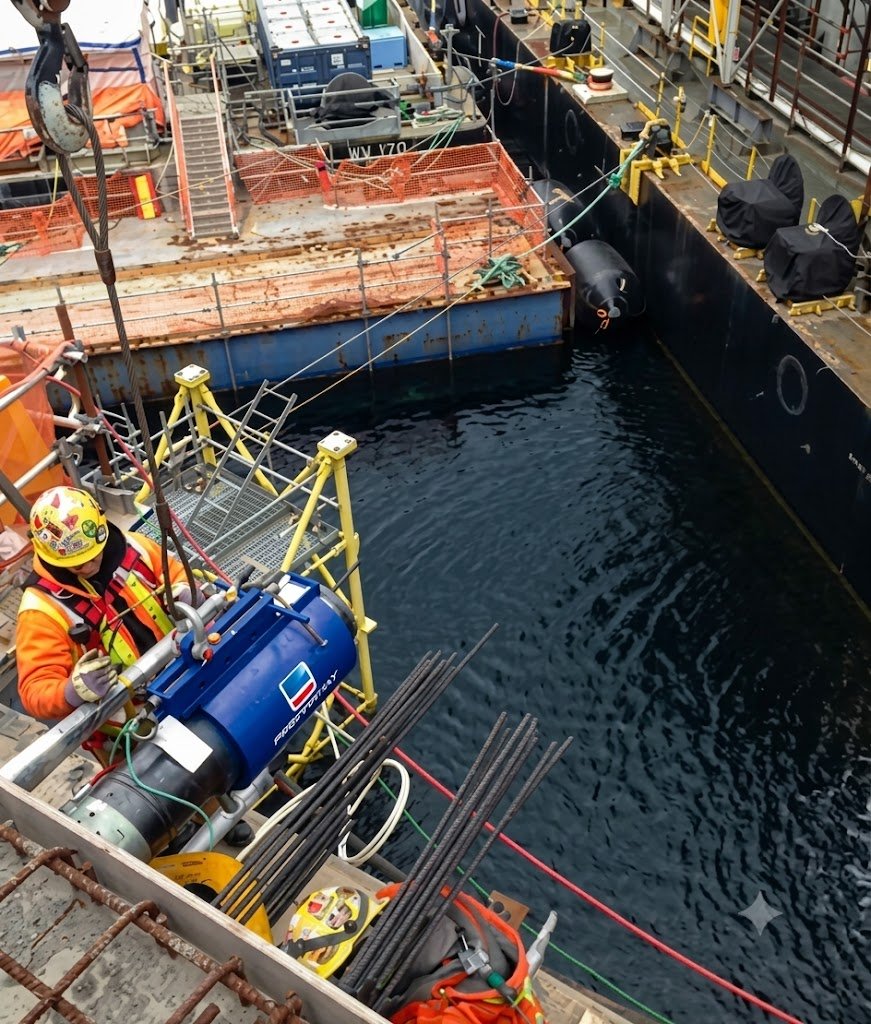

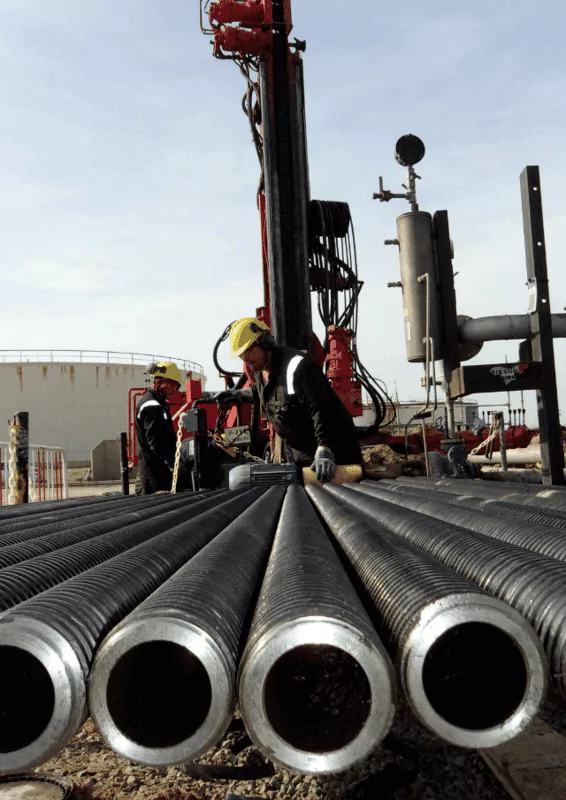

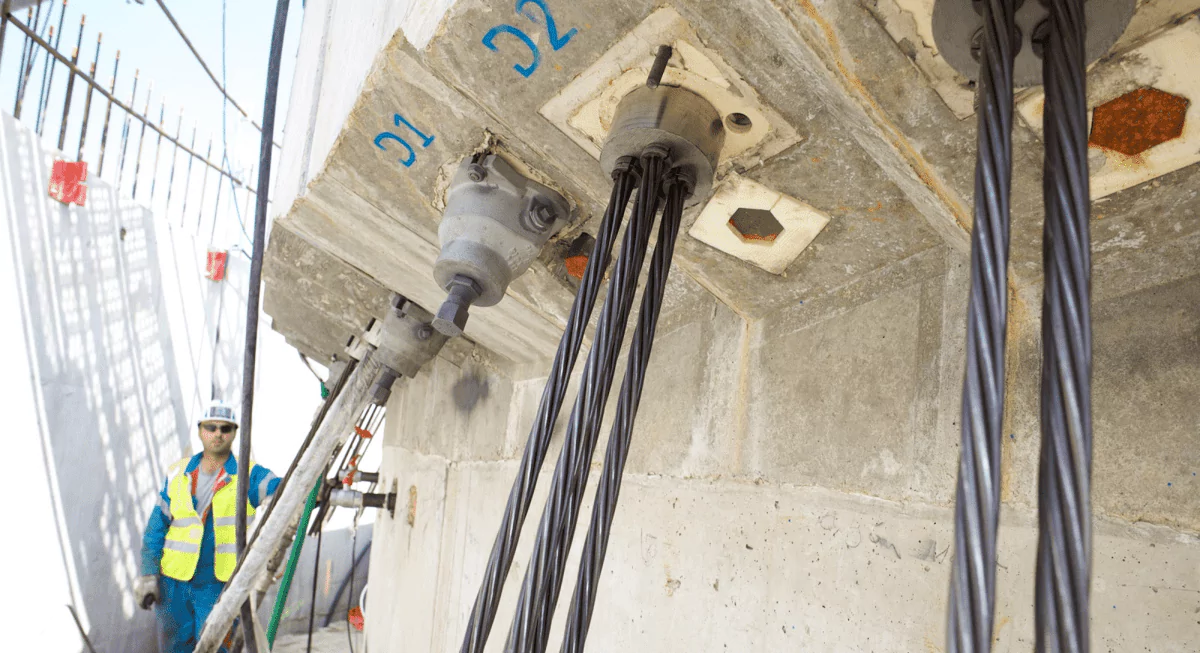

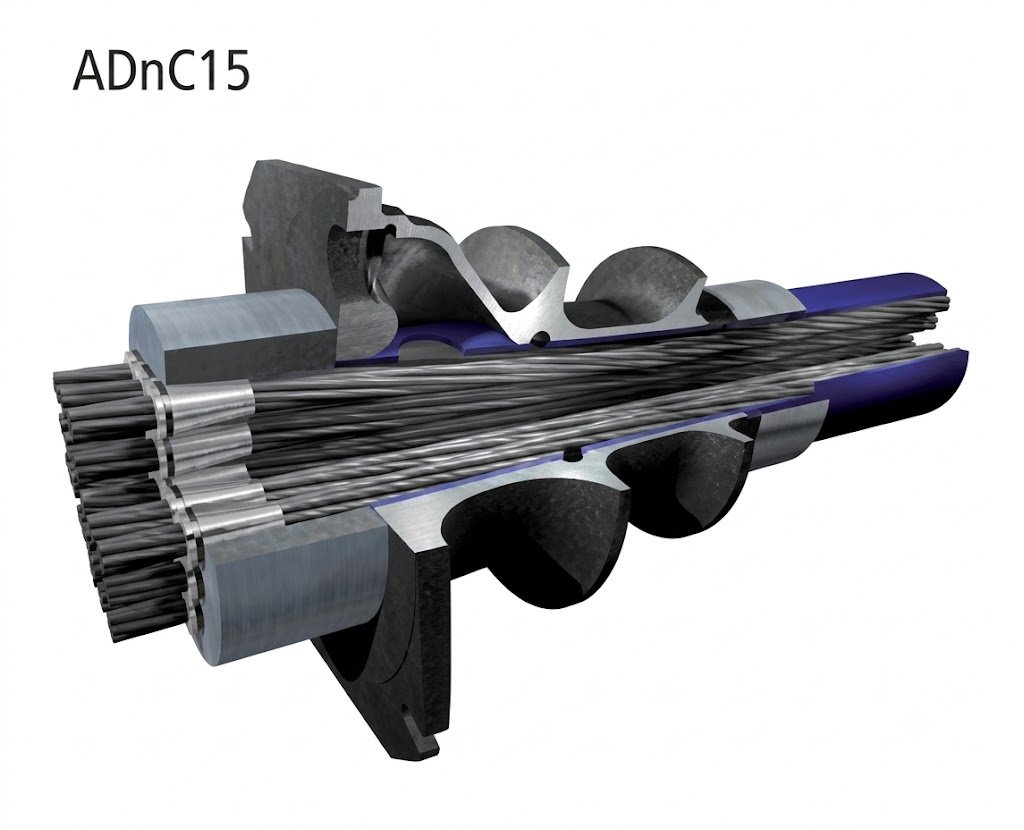

P.9 — REFERENCE ADnC15
Neo Dự Ứng Lực ADnC15
Unbonded External Prestressing Anchorage
Hệ neo dự ứng lực ngoài không bám dính — tao trần, cách điện được
ADnC15 dùng tao cáp trần (bare strands) đặt trực tiếp trong ống HDPE ngoài, bơm vữa xi măng lấp đầy toàn bộ ống — khác ADnC15GI ở chỗ không có lớp bọc mỡ/HDPE riêng cho từng tao, mà toàn bộ tao trần được bảo vệ chung bởi 1 lớp vữa trong ống HDPE lớn. Cấu hình này có thể kết hợp với tấm cách điện (insulating plate) đặt dưới đầu neo để tạo hệ dự ứng lực cách điện hoàn toàn — ứng dụng đặc trưng cho kết cấu đường sắt, tàu điện ngầm nơi cần chống dòng điện rò rỉ (stray current) gây ăn mòn tao cáp.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Cấu hình cách điện (electrically insulated) — dùng tấm cách điện + vỏ bọc HDPE kín hoàn toàn quanh tao cáp
- ▸ Tái căng được, thay thế được như mọi cấu hình căng ngoài khác
- ▸ Chi phí vật tư thấp hơn ADnC15GI (không cần bọc mỡ riêng từng tao)
- ▸ Kín nước, phù hợp kiểm tra điện trở cách điện định kỳ ống gen
Kỹ sư thiết kế cầu đường sắt/tàu điện ngầm cần cách điện chống dòng rò, dự án bồn LNG cần cấu hình bảo vệ kinh tế hơn ADnC15GI.
THÔNG SỐ ỐNG HDPE + ỐNG LÓT THÉP (ADnC15)
| Đơn vị | Ø1 HDPE (mm) | Bề dày E (mm) | Ø2 ống lót thép (mm) |
|---|---|---|---|
| 3C15 | 50 | 3,7 | 70 |
| 9C15 | 75 | 5,5 | 101,6 |
| 12C15 | 90 | 6,6 | 114,3 |
| 19C15 | 110 | 5,3 | 133,0 |
| 27C15 | 125 | 6,0 | 152,4 |
| 37C15 | 140 | 6,7 | 177,8 |
Bảng rút gọn 6/13 đơn vị tiêu biểu (không có đơn vị 55C15 trong cấu hình này theo tài liệu gốc) — liên hệ hoachatpt.com để nhận đầy đủ thông số theo dự án cụ thể.
DỰ ÁN THAM CHIẾU

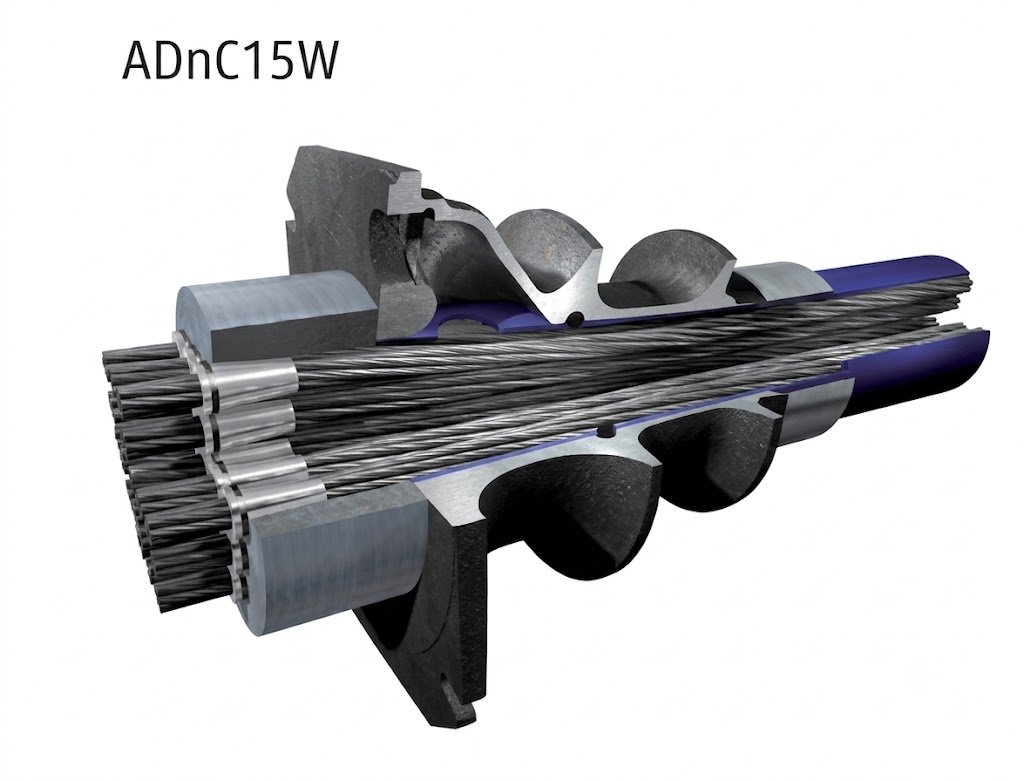

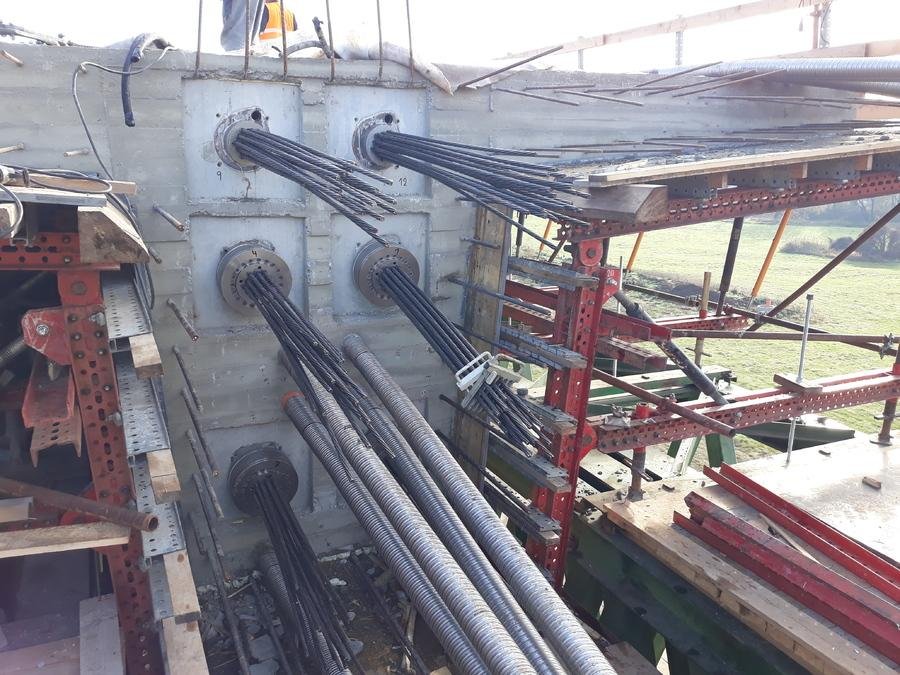

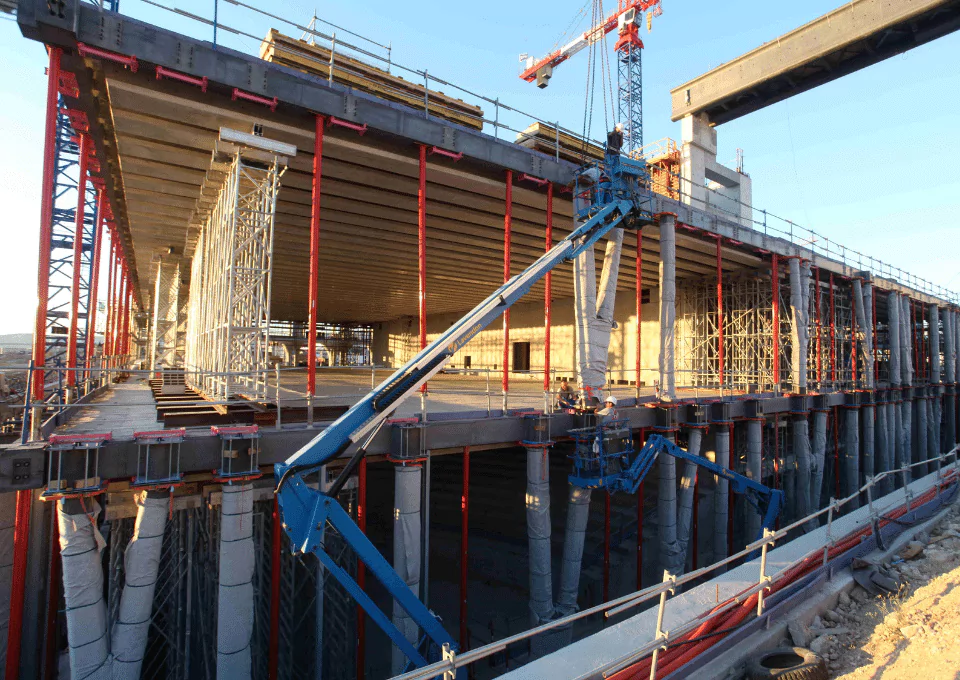

P.9 — REFERENCE ADnC15W
Neo Dự Ứng Lực ADnC15W
Unbonded External Prestressing Anchorage
Hệ neo dự ứng lực ngoài không bám dính — bơm sáp/mỡ thay vữa xi măng
ADnC15W có cấu tạo ống HDPE tương tự ADnC15 (tao trần, ống lót thép) nhưng khác ở chất bơm bảo vệ: thay vì vữa xi măng, ADnC15W dùng sản phẩm mềm dẻo (flexible product) — mỡ hoặc sáp Freyssiwax chuyên dụng — bơm nóng lấp đầy ống. Ký hiệu “W” (wax) phản ánh đúng đặc trưng này. Ưu điểm lớn nhất: hoàn toàn không có vữa cứng bao quanh tao cáp, giúp việc rút tao ra kiểm tra/thay thế đơn giản hơn nhiều so với cấu hình bơm vữa xi măng, đồng thời chất bảo vệ dẻo vẫn duy trì tính trơ hoá học với thép ngay cả ở nhiệt độ thấp.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Bơm bằng Freyssiwax — sáp tổng hợp chuỗi dài, ổn định lâu dài, giảm hiện tượng tách lớp (bleed)
- ▸ Rút/thay tao cáp dễ dàng hơn cấu hình bơm vữa xi măng cứng
- ▸ Trơ hoá học với thép dự ứng lực, không gây ăn mòn dù ở nhiệt độ thấp
- ▸ Bề dày ống HDPE lớn hơn ADnC15 một chút do yêu cầu áp lực bơm nóng (8,1–10,3mm so với 3,7–6,7mm)
Bơm sáp/mỡ nóng đến 130°C — cần kiểm soát nhiệt độ chặt chẽ trong quá trình bơm, tránh làm hỏng ống HDPE hoặc gây bỏng cho công nhân thi công.

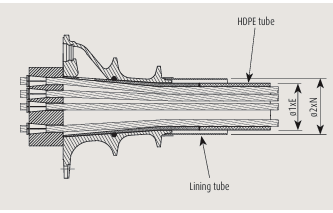

THÔNG SỐ ỐNG HDPE (ADnC15W)
| Đơn vị | Ø1 HDPE (mm) | Bề dày E (mm) | Ø2 ống lót thép (mm) |
|---|---|---|---|
| 3C15 | 50 | 3,7 | 70 |
| 9C15 | 75 | 5,5 | 101,6 |
| 19C15 | 110 | 8,1 | 133,0 |
| 27C15 | 125 | 9,2 | 152,4 |
| 37C15 | 140 | 10,3 | 177,8 |

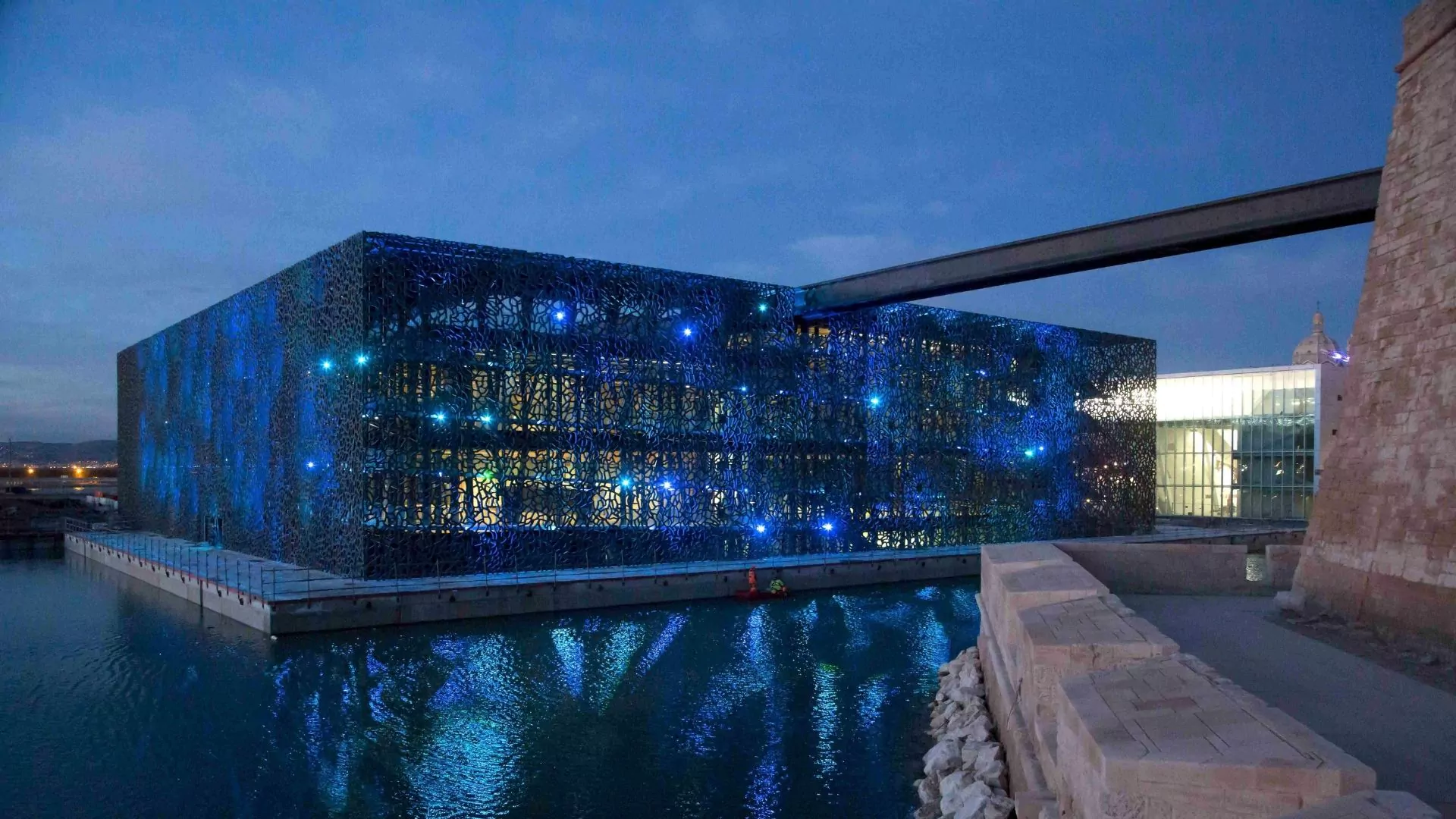

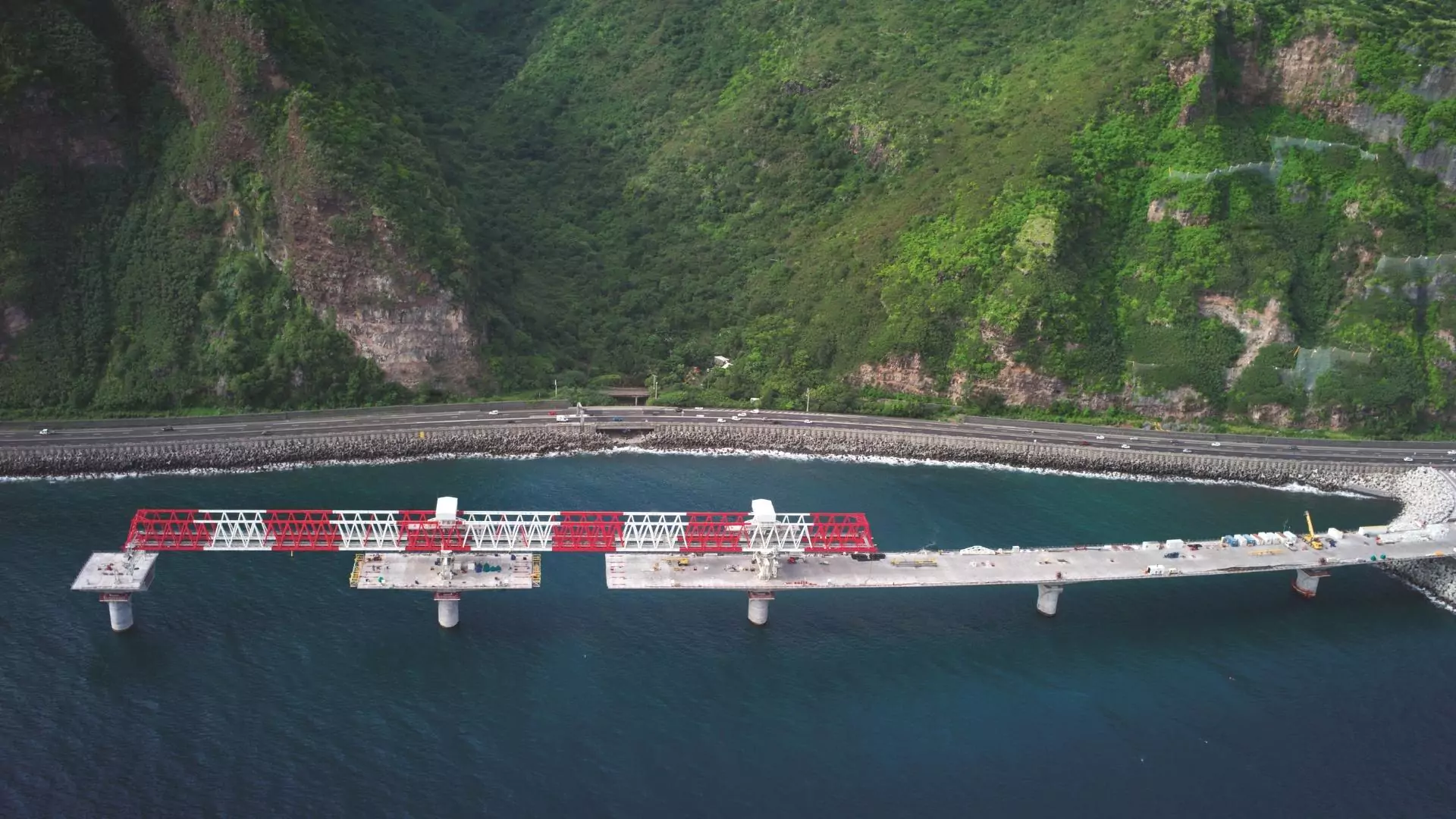

DỰ ÁN THAM CHIẾU

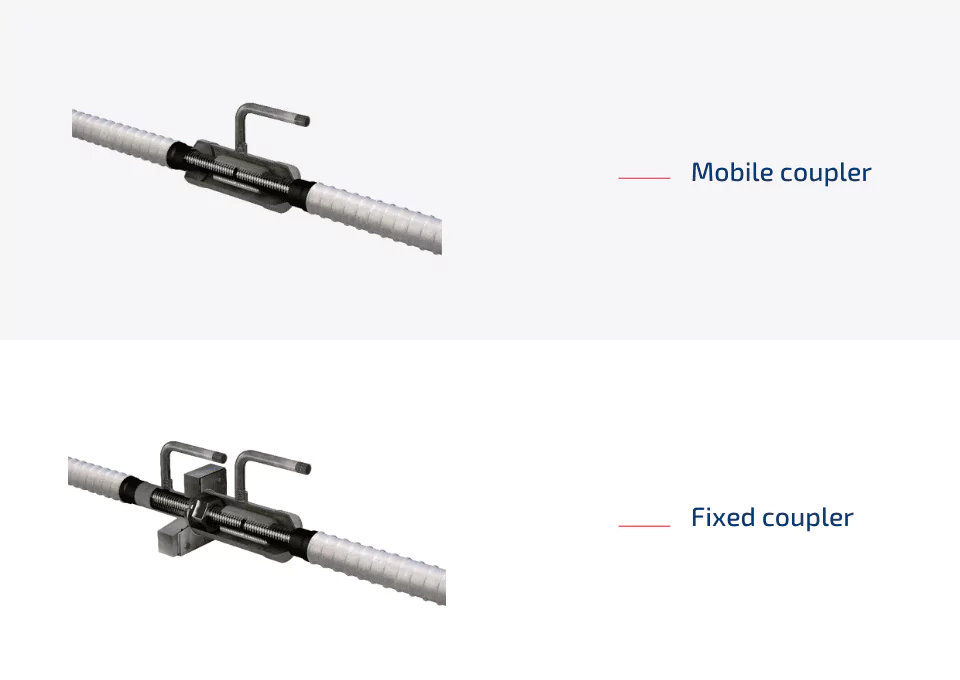

Khớp nối cố định CU · CC · CI & khớp nối di động CM
Couplers dùng khi kết cấu thi công theo giai đoạn (đúc hẫng cân bằng, đúc phân đoạn) và cần nối tiếp tendon giữa các đốt đúc — không thể luồn 1 tao cáp liên tục xuyên suốt toàn bộ chiều dài kết cấu ngay từ đầu.
Fixed Prestressing Couplers
Khớp Nối Cố Định Dự Ứng Lực
Fixed Coupler cho tao đơn & đa tao — 3 loại: CI, CU, CC
Khớp nối cố định (fixed coupler) dùng để nối tendon thứ cấp (secondary tendon) vào tendon sơ cấp (primary tendon) đã căng và bơm vữa trước đó — dùng phổ biến trong căng nội bộ khi kết cấu được thi công theo từng đốt liên tiếp (đúc hẫng cân bằng, đúc phân đoạn tại chỗ). Neo sơ cấp là 1 neo C Range tiêu chuẩn (AnC15/AnC15Gi); phần khớp nối thứ cấp có 3 dạng tùy nhu cầu thiết kế:

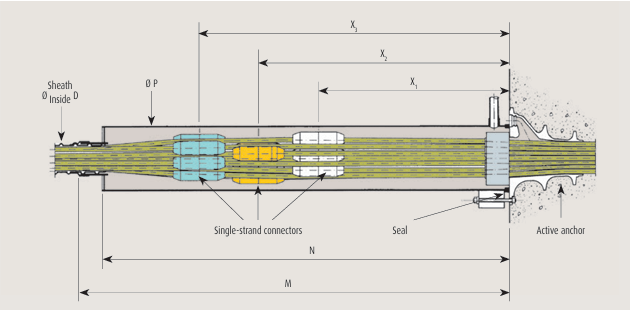

CI Single-Strand Fixed Coupler
Nối từng tao đơn lẻ bằng đầu nối tao đơn gia công hoặc đúc, tự khóa bằng lò xo cài giữa hai hàm neo đối diện. Các đầu nối tao đơn được bố trí trên 3 tầng (levels) giúp cấu hình rất gọn.
CU Fixed Multi-Strand Coupler
Khối neo của tendon sơ cấp được cải tạo để nhận trực tiếp hàm neo của tendon thứ cấp. Cụm lắp ráp được bảo vệ bởi nắp có loa kèn (trumpet) 1 đầu để kết nối với ống gen tendon thứ cấp.
CC Fixed Multi-Strand Coupler
Dùng 1 vòng cổ có khía (notched collar) chèn giữa trumplate và khối neo tendon sơ cấp; tendon thứ cấp được neo bằng khớp ép (swages) tựa lên vòng cổ này.
KÍCH THƯỚC CI SINGLE-STRAND FIXED COUPLER (mm)
| Đơn vị | D | M | N | P | X1 | X2 | X3 |
|---|---|---|---|---|---|---|---|
| CI 3C15 | 40 | 1.050 | 1.000 | 102 | 250 | 500 | 750 |
| CI 9C15 | 65 | 1.100 | 1.050 | 178 | 300 | 500 | 800 |
| CI 12C15 | 80 | 1.150 | 1.100 | 194 | 300 | 550 | 800 |
| CI 19C15 | 95 | 1.200 | 1.150 | 219 | 300 | 550 | 800 |
| CI 27C15 | 115 | 1.300 | 1.250 | 273 | 350 | 600 | 850 |
| CI 37C15 | 130 | 1.530 | 1.480 | 324 | 400 | 650 | 900 |

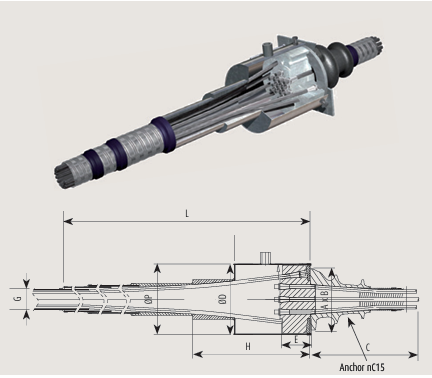

KÍCH THƯỚC CU FIXED MULTI-STRAND COUPLER (mm)
| Đơn vị | A=L=H=ØP | B | ØD | G | E |
|---|---|---|---|---|---|
| CU 3C15 | 150 | 110 | 140 | 40 | 120 |
| CU 12C15 | 240 | 200 | 265 | 80 | 130 |
| CU 19C15 | 300 | 250 | 306 | 95 | 140 |
| CU 27C15 | 350 | 290 | 354 | 115 | 150 |
| CU 37C15 | 420 | 350 | 386 | 130 | 156 |

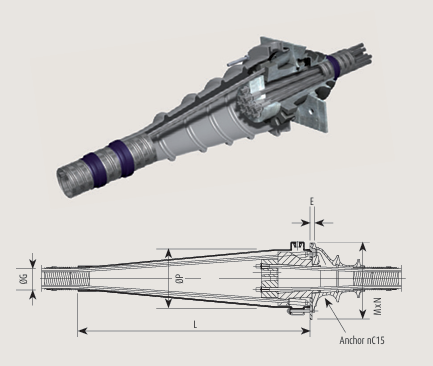

KÍCH THƯỚC CC FIXED MULTI-STRAND COUPLER (mm)
| Đơn vị | L | M×N (tấm giữ) | ØP | ØG |
|---|---|---|---|---|
| CC 3C15** | 570 | 220×220 | 210 | 40 |
| CC 13C15 | 770 | 290×290 | 275 | 80 |
| CC 19C15 | 825 | 320×320 | 305 | 95 |
| CC 27C15** | 955 | 390×390 | 365 | 110 |
| CC 31C15 | 1.110 | 420×420 | 400 | 120 |
** Đơn vị CC 3C15/9C15/12C15/22C15/27C15 sản xuất theo yêu cầu (available on request). Bảng trên chỉ liệt kê các đơn vị sản xuất tiêu chuẩn.
DỰ ÁN THAM CHIẾU

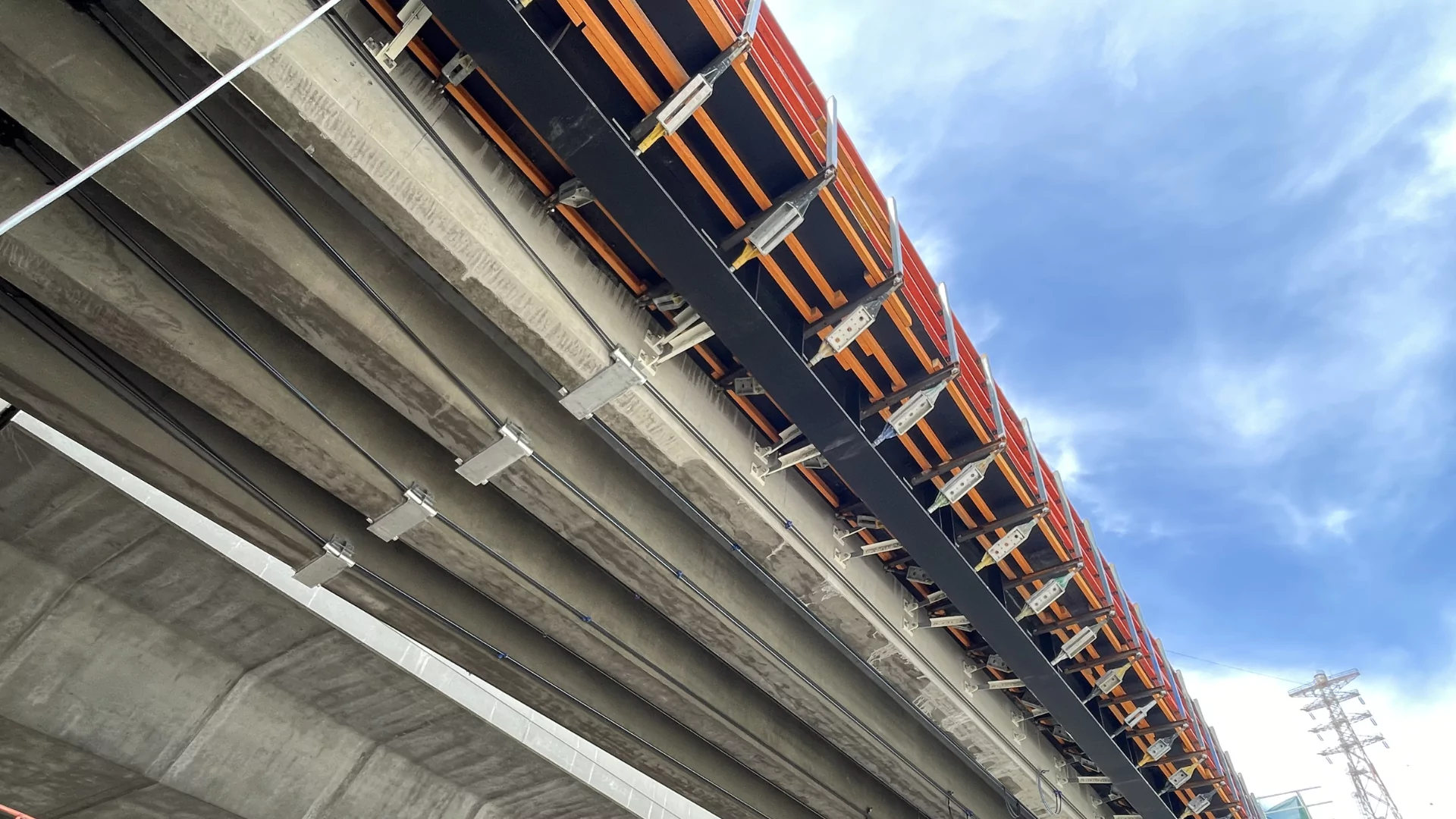

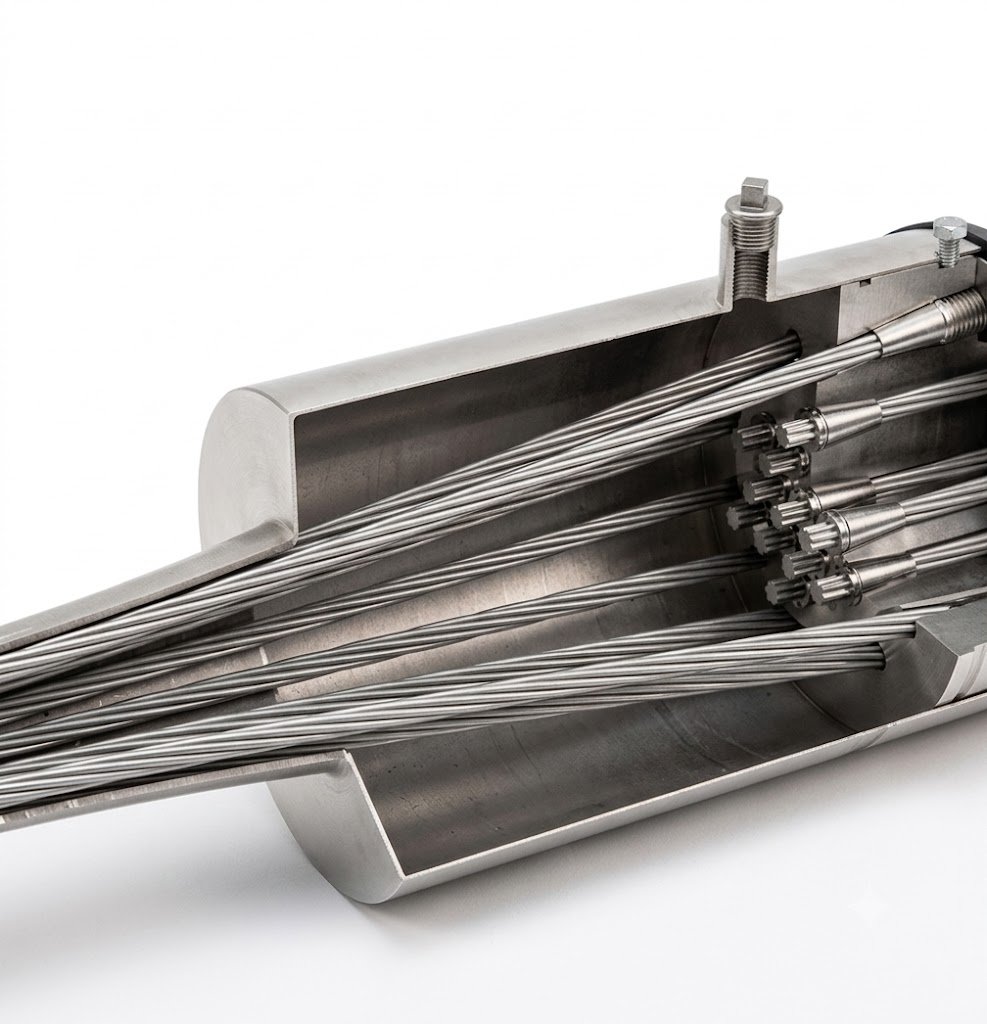

CM Mobile Multi-Strand Coupler
Khớp Nối Di Động Đa Tao Dự Ứng Lực
Mobile Coupler cho nhiều tao — nối 2 tendon chưa căng thành 1 tuyến
Khác với khớp cố định (CU/CC/CI) dùng để nối vào một tendon đã căng, khớp nối di động CM dùng để nối đầu-đầu (end-to-end) hai tendon chưa căng thành một tuyến liên tục trước khi tiến hành căng đồng thời cả tuyến. Cấu tạo tương tự khớp CI (dùng cùng loại đầu nối tao đơn — single-strand extenders) nhưng nắp bảo vệ (cover) dài hơn để cho phép các đầu nối di chuyển tự do khi toàn bộ tendon được căng kéo — đây chính là ý nghĩa của từ “mobile” (di động) trong tên gọi.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Nối 2 đoạn tendon chưa căng thành 1 tuyến dài duy nhất, căng đồng thời toàn tuyến
- ▸ Dùng chung đầu nối tao đơn (single-strand extenders) với khớp CI, đảm bảo tương thích lắp ráp
- ▸ Thông số U (movement) — độ dịch chuyển cho phép của đầu nối khi căng — được tính riêng theo từng đơn vị
- ▸ Dải công suất đầy đủ 12 đơn vị từ CM 3C15 đến CM 37C15
Kỹ sư thi công cầu đúc hẫng cân bằng, kết cấu thi công theo trình tự nhiều giai đoạn cần nối dài tuyến cáp trước khi căng toàn bộ.

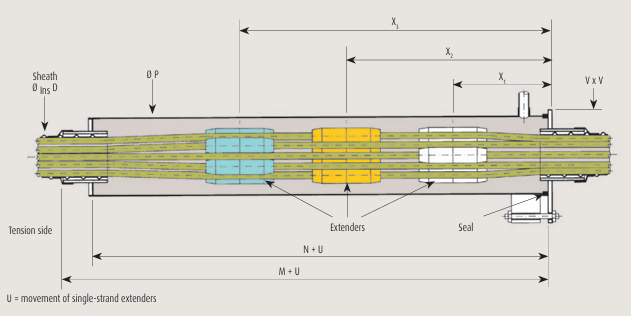

KÍCH THƯỚC CM MOBILE MULTI-STRAND COUPLER (mm)
| Đơn vị | D | M | N | P | V (movement) | X1 | X2 | X3 |
|---|---|---|---|---|---|---|---|---|
| CM 3C15 | 40 | 1.050 | 1.000 | 102 | 130 | 250 | 500 | 750 |
| CM 9C15 | 65 | 1.100 | 1.050 | 159 | 200 | 300 | 550 | 800 |
| CM 19C15 | 95 | 1.200 | 1.150 | 194 | 230 | 300 | 550 | 800 |
| CM 27C15 | 115 | 1.300 | 1.250 | 219 | 250 | 350 | 600 | 850 |
| CM 37C15 | 130 | 1.530 | 1.480 | 273 | 310 | 400 | 650 | 900 |
3 loại: NB · N · G
Đầu cố định (không căng) của tendon — lắp đặt trước khi đổ bê tông, dùng kết hợp với neo chủ động C Range ở đầu kia.
Mọi tendon C Range đều cần một đầu cố định (passive/embedded end) không có kích căng — tại đây, Freyssinet cung cấp 3 kiểu neo chôn sẵn, lắp đặt trước khi đổ bê tông cùng với ống gen và cốt thép gia cường:
NB Embedded Anchor
Khối neo khoan lỗ hình trụ (cylindrical holes), mỗi tao có ống lồng đùn (extruded sleeve) được giữ bởi tấm chặn phía sau (rear retaining plate). Dùng kích thước trumplate/khối neo AnC15 tiêu chuẩn.
N Embedded Anchor
Mỗi tao có ống lồng đùn riêng, đỡ cá thể bởi một tấm thép — dùng lưới định vị tao (strand spacer grid) và cốt thép gia cường vùng neo, có ống thoát khí ØT theo từng đơn vị.
G Embedded Anchor
Neo đầu chết (dead end) — đầu mỗi tao được tạo hình bầu (bulb shape) thay vì dùng ống lồng riêng, đơn giản hóa cấu tạo cho vị trí không cần điều chỉnh lực.
KÍCH THƯỚC NB EMBEDDED ANCHOR (mm) — DÙNG CHUNG KHỐI NEO AnC15
| Đơn vị | A | B | D | H | G | J | Kxn |
|---|---|---|---|---|---|---|---|
| 3C15 | 150 | 110 | 85 | 50 | 40 | 91 | M10×2 |
| 9C15 | 225 | 185 | 150 | 55 | 65 | 153 | M12×4 |
| 19C15 | 300 | 250 | 185 | 80 | 95 | 208 | M12×4 |
| 27C15 | 350 | 290 | 220 | 100 | 115 | 258 | M16×4 |
| 55C15 | 510 | 420 | 300 | 145 | 160 | 370 | M20×4 |
KÍCH THƯỚC N EMBEDDED ANCHOR (mm)
| Đơn vị | W1 | W2 | ØT |
|---|---|---|---|
| N3F13/15 | 300 | 300 | G½” |
| 12C15 | 900 | 500 | G½” |
| 19C15 | 1.500 | 650 | G1″ |
| 27C15 | 2.000 | 1.000 | G1″ |
| 37C15 | 2.800 | 1.400 | G1½” |
KÍCH THƯỚC G EMBEDDED ANCHOR (mm)
| Đơn vị | W1 | W2 | ØT |
|---|---|---|---|
| 3C15 | 950 | 450 | G½” |
| 12C15 | 1.300 | 650 | G½” |
| 19C15 | 1.300 | 800 | G1″ |
| 27C15 | 1.700 | 1.250 | G1″ |
| 37C15 | 2.000 | 1.250 | G1½” |
Tao cáp dự ứng lực & hệ thống ống gen
Hai nhóm cấu kiện này dùng chung cho toàn bộ 5 cấu hình neo (AnC15, AnC15Gi, ADnC15GI, ADnC15, ADnC15W) — chỉ khác nhau ở loại ống gen tương ứng từng cấu hình.
Prestressing Strands
Tao Cáp Dự Ứng Lực
Tao cáp thép cường độ cao 7 sợi xoắn (7-wire strand) là cấu kiện chịu lực chính của mọi cấu hình C Range, tuân theo tiêu chuẩn prEN 10138-1 & 3 (Châu Âu) hoặc ASTM A416-96 (Mỹ). Freyssinet cung cấp tao đường kính danh nghĩa 13mm (T13) và 15,2–15,7mm (T15), hai cấp bền 1.770 MPa và 1.860 MPa.
| Thông số 1 tao (T15,7) | Cấp 1.770 MPa | Cấp 1.860 MPa |
|---|---|---|
| Diện tích tiết diện danh nghĩa | 150 mm² | |
| Khối lượng danh nghĩa | ≈1,18 kg/m | |
| Lực phá hoại đảm bảo Fpk (1 tao) | 265 kN | 279 kN |
| Độ giãn dài tại tải lớn nhất | ≥3,5% | |
| Độ chùng ứng suất (1.000h, 0,7fpk) | ≤2,5% | |
LỰC PHÁ HOẠI Fpk THEO SỐ TAO TRONG ĐƠN VỊ NEO C RANGE (kN)
| Đơn vị | 3C15 | 7C15 | 12C15 | 19C15 | 27C15 | 37C15 | 55C15 |
|---|---|---|---|---|---|---|---|
| Cấp 1.770 MPa | 795 | 1.855 | 3.180 | 5.035 | 7.155 | 9.805 | 14.575 |
| Cấp 1.860 MPa | 837 | 1.953 | 3.348 | 5.301 | 7.533 | 10.323 | 15.345 |
Tính bằng số tao × Fpk 1 tao (265 kN/279 kN); giá trị làm tròn đến kN.
Internal Prestressing Ducts
Hệ Thống Ống Gen Bảo Vệ Tuyến Cáp
Ống gen định tuyến và bảo vệ tao cáp xuyên suốt tuyến tendon — lựa chọn loại ống phụ thuộc trực tiếp vào cấu hình neo đã chọn ở các mục trên. Freyssinet cung cấp 4 loại ống gen chính:
Ống Gen Thép Sóng
Thép mạ kẽm hoặc không mạ, dạng sóng (corrugated) uốn tay được, độ dày 0,3–0,4mm. Dùng cho cấu hình AnC15 và AnC15Gi (căng nội bộ). Đường kính Ø40–160mm tùy đơn vị neo (xem bảng mục 2.1).
Ống Gen Nhựa Plyduct®
Ống nhựa HDPE dạng sóng, kín khí-nước tuyệt đối, chống ăn mòn hoàn toàn — thay thế ống thép sóng khi cần độ bền dài hạn cao hơn trong tuyến nội bộ, đặc biệt tại các vị trí có nguy cơ ăn mòn cao (gần biển, hoá chất).
Khớp Nối Ống Gen Kín Nước
Ống lồng (coupling sleeve) nối 2 đoạn ống gen tại vị trí khớp đốt đúc sẵn (match-cast joints), đảm bảo kín nước tuyệt đối tại điểm nối — bắt buộc cho thi công phân đoạn (segmental construction).
Ống Thép Cứng
Ống thép liền mạch (seamless), độ cứng cao, dùng đoạn qua khối neo/coupler hoặc các vị trí uốn cong bán kính nhỏ mà ống gen mềm không đủ độ cứng định hình.
THÔNG SỐ LIASEAL® — KÍCH THƯỚC KHỚP NỐI ỐNG GEN
| Ống gen trong (Ø ngoài, mm) | Liaseal® Ø ngoài (mm) | Liaseal® Ø trong (mm) |
|---|---|---|
| Ống Ø65 (12C15/13C15) | 125 | 65 |
| Ống Ø80 (19C15) | 140 | 80 |
| Ống Ø95 (22C15) | 155 | 95 |
Bán kính uốn cong tối thiểu: ống gen mềm (thép sóng/Plyduct®) ≥100×Ø; ống thép cứng ≥3m. Vượt quá giới hạn này bắt buộc chuyển sang ống thép cứng đoạn cong để tránh gãy nếp hoặc kẹt tao khi luồn cáp.
LẮP ĐẶT MỘT TENDON C RANGE
TỪ ĐẦU ĐẾN CUỐI
Trình tự thi công khác nhau tuỳ cấu hình đã chọn (nội bộ hay ngoài, có coupler hay không), nhưng nhìn chung đều gồm 6 giai đoạn chính. Dưới đây là quy trình tổng quát áp dụng cho toàn hệ, kèm lưu ý riêng cho từng nhóm cấu kiện.
ĐỊNH VỊ NEO CHÔN SẴN & ỐNG GEN
Lắp neo chôn sẵn (NB/N/G) tại đầu cố định trước khi buộc cốt thép; định tuyến ống gen (thép sóng, Plyduct®, hoặc HDPE tuỳ cấu hình) theo đúng bản vẽ, cố định bằng giá đỡ chống xô lệch khi đổ bê tông.
LẮP TRUMPLATE & NEO CHỦ ĐỘNG
Trumplate lắp vuông góc với trục tendon tại đầu chủ động; kiểm tra khoảng cách tối thiểu giữa các đầu neo (x,y) và mép biên (x’,y’) theo bảng ETA tương ứng cường độ bê tông thiết kế.
LUỒN TAO CÁP (VÀ COUPLER NẾU CÓ)
Tao cáp được đẩy vào ống gen từ một đầu bằng thiết bị chuyên dụng; nếu tuyến cần nối dài qua đốt đúc, lắp khớp nối cố định (CU/CC/CI) vào tendon đã căng trước, hoặc khớp di động (CM) nối 2 đoạn chưa căng trước khi tiếp tục luồn.
CĂNG KÉO
Chỉ căng khi cường độ bê tông vùng neo đạt fcm,0 yêu cầu; dùng kích thủy lực đơn/đa tao tương ứng đơn vị neo, khóa hàm neo bằng thủy lực, ghi nhận độ giãn dài thực tế đối chiếu tính toán lý thuyết.
BƠM CHẤT BẢO VỆ
Bơm vữa xi măng (AnC15/AnC15Gi/ADnC15GI/ADnC15) hoặc sáp/mỡ nóng (ADnC15W) lấp đầy hoàn toàn ống gen, dùng ống thoát khí tại các điểm cao của tuyến cáp uốn cong để tránh túi khí.
BỊT ĐẦU NEO & NGHIỆM THU
Lắp nắp bảo vệ đầu neo (cố định hoặc tháo lắp được tuỳ yêu cầu tái căng); với cấu hình căng ngoài, kiểm tra lại toàn tuyến ống HDPE trước khi bàn giao; lập hồ sơ nghiệm thu lực căng, độ giãn dài, kết quả bơm vữa.
LƯU Ý RIÊNG THEO TỪNG NHÓM CẤU HÌNH
Ống gen phải cố định chắc chắn trong lồng thép trước khi đổ bê tông — xô lệch dù nhỏ cũng gây khó khăn luồn cáp về sau. Với AnC15Gi, cần kiểm tra kỹ tình trạng lớp bọc mỡ + HDPE của từng tao trước khi luồn, tránh rách vỏ bọc làm mất tác dụng không bám dính.
Ống HDPE cần được đỡ bằng giá đỡ trung gian (deviator) dọc tuyến để kiểm soát độ võng và góc lệch; kiểm tra mối hàn nhiệt giữa các đoạn HDPE đạt độ kín tuyệt đối trước khi luồn cáp — đây là khâu quyết định tuổi thọ dài hạn của toàn hệ.
Khớp cố định CU/CC/CI chỉ được lắp sau khi tendon sơ cấp đã căng và bơm vữa đạt cường độ tối thiểu; không được tháo lắp lại khớp đã siết. Khớp di động CM cần kiểm tra kỹ khoảng dịch chuyển V cho phép trước khi căng để tránh kẹt đầu nối.
Vùng phía sau kích căng là khu vực nguy hiểm tuyệt đối trong suốt quá trình căng kéo — cấm người không phận sự đứng thẳng trục tendon. Bơm sáp/mỡ nóng (ADnC15W) đến 130°C cần trang bị bảo hộ chống bỏng cho công nhân thao tác.
TOÀN CẢNH DỰ ÁN
3 NHÓM ỨNG DỤNG LỚN NHẤT
(offshore oil & gas platforms)
(30 năm kinh nghiệm)
NHÓM 1 — BỆ GIÀN KHOAN NGOÀI KHƠI (offshore oil & gas)
| Công trình | Quốc gia | Độ sâu nước | Tao cáp | Năm |
|---|---|---|---|---|
| Hibernia | Canada | 60 m | 8.000 tấn | 1997 |
| Ninian | Scotland | 139 m | 4.000 tấn | 1977 |
| Dunlin | Hà Lan | 152 m | 2.200 tấn | 1976 |
| Adriatic | Italy | 29 m | 3.860 tấn | 2008 |
| Hebron | Canada | 95 m | 2.600 tấn | 2016 |
NHÓM 2 — BỒN CHỨA KHÍ HOÁ LỎNG LNG (30+ năm, 100+ bồn toàn cầu)
| Dự án | Quốc gia | Số bồn & dung tích | Thời gian |
|---|---|---|---|
| Yamal | Nga | 4 × 160.000 m³ | 2014–2016 |
| Fos sur Mer | Pháp | 3 × 110.000 m³ | — |
| Soyo | Angola | 2×159.000 + 88.000 + 59.000 m³ | — |
| Dalian | Trung Quốc | 3 × 160.000 m³ | — |
| Rayong | Thái Lan | 2 × 160.000 m³ | — |
| Tangshan / Zhuhai / Naoetsu / Manzanillo | TQ / TQ / Nhật / Mexico | 4 / 3 / 2 / 2 bồn 150.000–180.000 m³ | 2009–2014 |
NHÓM 3 — DỰ ÁN CẦU ĐƯỜNG TẠI VIỆT NAM
Nguồn: Freyssinet Post-Tensioning System for Offshore Oil & Gas Structures; Freyssinet Post-Tensioning and Anti-Seismic Systems for Liquefied Natural Gas Tanks; Hồ sơ năng lực Freyssinet Việt Nam 2026, mục Công tác dự ứng lực. Freyssinet đã lắp đặt cáp dây văng cho hơn 200 cầu trên thế giới và khoảng 30 cầu dây văng cùng hàng trăm cầu sử dụng công nghệ dự ứng lực tại Việt Nam — trong đó có Cầu Mỹ Thuận, Cầu Bãi Cháy, Cầu Phú Mỹ, Cầu Thủ Thiêm 2.
BẢNG SO SÁNH
5 CẤU HÌNH NEO CHỦ ĐỘNG
| Ký hiệu | Tuyến | Loại tao | Ống gen | Chất bơm | Tái căng/thay thế |
|---|---|---|---|---|---|
| AnC15 ⭐ | Nội bộ | Trần | Thép sóng | Vữa xi măng | Không |
| AnC15Gi | Nội bộ | Bọc mỡ | Thép sóng | Vữa quanh ống bọc | Có |
| ADnC15GI | Ngoài | Bọc mỡ | HDPE | Vữa xi măng | Có |
| ADnC15 | Ngoài | Trần | HDPE+ống lót thép | Vữa xi măng | Có, cách điện được |
| ADnC15W | Ngoài | Trần | HDPE+ống lót thép | Sáp/mỡ (Freyssiwax) | Có |
BẢNG SO SÁNH KHỚP NỐI: CỐ ĐỊNH VS DI ĐỘNG
| Loại khớp nối | Trạng thái tendon sơ cấp | Ứng dụng |
|---|---|---|
| CI (single-strand) | Đã căng & bơm vữa | Nối từng tao đơn, cấu hình gọn 3 tầng |
| CU (multi-strand) | Đã căng & bơm vữa | Khối neo sơ cấp cải tạo nhận hàm neo thứ cấp |
| CC (multi-strand) | Đã căng & bơm vữa | Vòng cổ khía + khớp ép, không cải tạo khối neo |
| CM (mobile) | Chưa căng | Nối 2 đoạn tendon thành 1 tuyến, căng đồng thời |
HƯỚNG DẪN CHỌN NHANH THEO TÌNH HUỐNG DỰ ÁN
- ▸ Dầm cầu bê tông tiêu chuẩn, không cần bảo trì tao cáp: AnC15 (kinh tế nhất trong nhóm nội bộ)
- ▸ Kết cấu quan trọng cần kiểm tra tao cáp định kỳ, vẫn giữ tuyến nội bộ: AnC15Gi
- ▸ Bồn LNG/LPG, kết cấu ngoài khơi cần độ tin cậy dài hạn cao nhất: ADnC15GI
- ▸ Cầu đường sắt/tàu điện cần cách điện chống dòng rò: ADnC15
- ▸ Cần tháo/kiểm tra tao dễ dàng, tránh vữa cứng bao quanh: ADnC15W
- ▸ Thi công đúc hẫng cân bằng, nối vào tendon đã căng trước: Khớp cố định CU/CC/CI
- ▸ Nối 2 đoạn tendon chưa căng thành 1 tuyến dài: Khớp di động CM
Xem thêm bài So sánh hệ neo C Range, S Range, F Range và Freyssibar để chọn đúng dòng neo theo loại kết cấu, hoặc bài Tiêu chuẩn thiết kế dự ứng lực EN 1992/AASHTO/TCVN.
MỖI VAI TRÒ
QUAN TÂM ĐIỀU GÌ TRƯỚC TIÊN?
Với hệ thống 12 nhóm cấu kiện, người tiếp cận từ các vai trò khác nhau trong dự án thường có ưu tiên khác nhau khi lựa chọn. Bảng dưới tóm tắt trọng tâm quan tâm của 4 vai trò phổ biến nhất mà Hoá chất PT thường làm việc cùng.
Chọn đúng cấu hình ngay từ hồ sơ thiết kế
Quan tâm hàng đầu: dải lực căng đáp ứng tải trọng thiết kế, chứng nhận ETA/CE cho hồ sơ phê duyệt, và khoảng cách bố trí neo tối thiểu ảnh hưởng đến kích thước tiết diện. Cần xác định sớm bám dính hay không bám dính, nội bộ hay ngoài — vì thay đổi ở giai đoạn thi công sẽ tốn kém.
→ Xem mục ⑬ So sánh tổng hợp và ⑮ Tiêu chuẩn & chứng nhận
Trình tự lắp đặt và tương thích thiết bị
Quan tâm hàng đầu: quy trình thi công từng bước, thiết bị kích căng tương ứng đơn vị neo, và tương thích giữa các cấu kiện (ống gen, coupler, neo chôn sẵn) khi thi công theo giai đoạn. Đặc biệt lưu tâm bán kính uốn cong ống gen và khoảng cách bố trí neo thực tế tại công trường.
→ Xem mục ⑪ Quy trình thi công và ⑦⑧⑨ Nhóm khớp nối/neo chôn sẵn
Tổng chi phí vòng đời & độ tin cậy dài hạn
Quan tâm hàng đầu: chi phí vật tư ban đầu so với chi phí bảo trì suốt vòng đời công trình, năng lực chứng minh qua dự án tham chiếu thực tế (đặc biệt với công trình đặc biệt như LNG, ngoài khơi), và thời gian cung ứng vật tư theo tiến độ dự án.
→ Xem mục ⑫ Dự án thực tế và bảng khuyến nghị theo tình huống ở mục ⑬
Khả năng kiểm tra và can thiệp về sau
Quan tâm hàng đầu: cấu hình có cho phép kiểm tra trực quan, đo lực căng còn lại, tái căng hoặc thay thế hay không. Đây là lý do các công trình vòng đời dài như LNG, ngoài khơi thường ưu tiên cấu hình không bám dính (AnC15Gi, ADnC15GI) dù chi phí ban đầu cao hơn.
→ Xem cột “Tái căng/thay thế” trong bảng so sánh mục ⑬
CƠ SỞ PHÁP LÝ KỸ THUẬT
ÁP DỤNG CHO TOÀN HỆ C RANGE
ETA N°06/0226
European Technical Approval do Freyssinet nắm giữ, bao trùm toàn bộ hệ C Range bao gồm cả ứng dụng cryogenic (nhiệt độ cực thấp cho LNG). Đây là cơ sở phê duyệt kỹ thuật được công nhận rộng rãi nhất cho hệ neo dự ứng lực tại Châu Âu và nhiều nước áp dụng tiêu chuẩn Eurocode.
ETAG 013
European Technical Approval Guideline cho các bộ kit dự ứng lực (post-tensioning kits) — một trong những hướng dẫn thử nghiệm nghiêm ngặt nhất thế giới, bao gồm thử tải tĩnh, thử mỏi (fatigue), thử neo chống trượt và thử vữa bơm.
CE Declaration 1683-CPD-0004
Chứng nhận CE marking chính thức xác nhận hệ C Range đáp ứng đầy đủ yêu cầu của Chỉ thị Sản phẩm Xây dựng Châu Âu (Construction Products Directive), là căn cứ pháp lý bắt buộc khi nhập/lưu hành sản phẩm xây dựng tại thị trường EU.
prEN 10138 & ASTM A416-96
Tiêu chuẩn vật liệu áp dụng cho tao cáp thép cường độ cao — prEN 10138-1&3 (Châu Âu) và ASTM A416-96 (Mỹ) quy định cấp bền, độ giãn dài, độ chùng ứng suất mà mọi lô tao cáp cung cấp phải đáp ứng, có chứng chỉ xuất xưởng (mill certificate) kèm theo.
Tại Việt Nam, thiết kế kết cấu dự ứng lực còn cần tham chiếu thêm TCVN 5574 (kết cấu bê tông cốt thép) và các tiêu chuẩn ngành giao thông liên quan (22TCN cho cầu đường). Xem chi tiết đối chiếu 3 hệ tiêu chuẩn tại bài Tiêu chuẩn thiết kế dự ứng lực EN 1992/AASHTO LRFD/TCVN 5574 và ETA/CE Marking.
GIẢI NGHĨA KÝ HIỆU
DÙNG TRONG TÀI LIỆU FREYSSINET
Tài liệu kỹ thuật gốc Freyssinet dùng nhiều ký hiệu viết tắt tiếng Anh chuyên ngành. Bảng dưới giải nghĩa các thuật ngữ xuất hiện xuyên suốt bài viết, giúp người đọc đối chiếu nhanh khi tra cứu brochure gốc.
| Thuật ngữ / ký hiệu | Giải nghĩa |
|---|---|
| Active anchor (A) | Neo chủ động — đầu đặt kích thủy lực để căng kéo tao cáp |
| Passive/Embedded anchor | Neo bị động/chôn sẵn — đầu cố định không căng, lắp trước khi đổ bê tông |
| Bonded / Unbonded | Bám dính / không bám dính — tao cáp có hay không liên kết trực tiếp với vữa/bê tông xung quanh |
| Internal / External | Căng nội bộ / căng ngoài — tuyến tao cáp nằm trong hay ngoài tiết diện bê tông chính |
| Trumplate | Bản đế gang nhiều gân, truyền lực từ khối neo vào bê tông xung quanh |
| Jaws / Wedges | Hàm neo/nêm kẹp — kẹp giữ tao cáp trong khối neo sau khi căng |
| Retensionable / Replaceable | Tái căng được / thay thế được — khả năng điều chỉnh lại lực căng hoặc rút tao ra thay mới |
| Coupler | Khớp nối — nối tiếp tendon thứ cấp vào tendon sơ cấp hoặc nối 2 đoạn tendon |
| Fpk | Lực phá hoại đảm bảo (characteristic breaking load) của tao cáp/bó neo |
| Deviator | Giá đỡ trung gian chuyển hướng tuyến cáp căng ngoài, kiểm soát độ võng và góc lệch |
| Segmental construction | Thi công phân đoạn — kết cấu được đúc và lắp ghép theo từng đốt liên tiếp |
NHỮNG SAI LẦM
DỄ GẶP NHẤT VÀ CÁCH TRÁNH
✗ Chọn AnC15 cho công trình có kế hoạch bảo trì tao cáp dài hạn
Hậu quả: sau khi bơm vữa, không thể tái căng hay rút tao ra kiểm tra mà không phá vỡ kết cấu. Khắc phục: xác định rõ nhu cầu bảo trì ngay từ giai đoạn thiết kế, ưu tiên AnC15Gi hoặc ADnC15GI cho công trình quan trọng, vòng đời dài.
✗ Bố trí khoảng cách neo nhỏ hơn quy định ETA để “tiết kiệm” tiết diện
Hậu quả: nứt vỡ vùng đầu neo khi căng kéo do tập trung ứng suất vượt khả năng chịu kéo của bê tông. Khắc phục: luôn tra bảng khoảng cách tối thiểu (x,y,x’,y’) tương ứng cường độ bê tông thiết kế trước khi hoàn thiện bản vẽ thi công, không tự ý thu hẹp.
✗ Bơm vữa không đạt tiêu chuẩn hoặc để sót túi khí trong ống gen
Hậu quả: đây là nguyên nhân hàng đầu gây ăn mòn tao cáp về lâu dài trong cấu hình bám dính — hư hỏng thường không phát hiện được cho đến khi kết cấu đã xuống cấp nghiêm trọng. Khắc phục: kiểm soát chặt chỉ tiêu vữa theo EN 445/EN 196-1, luôn bố trí ống thoát khí tại điểm cao của tuyến cáp uốn cong, giám sát trực tiếp quá trình bơm.
✗ Nhầm lẫn khớp cố định (CU/CC/CI) và khớp di động (CM)
Hậu quả: đặt hàng sai loại khớp nối dẫn đến không thể lắp ráp đúng trình tự thi công tại công trường, gây chậm tiến độ. Khắc phục: xác định rõ trạng thái tendon sơ cấp tại thời điểm nối (đã căng hay chưa căng) trước khi đặt hàng — xem lại bảng so sánh khớp nối tại mục ⑬.
✗ Uốn ống gen vượt bán kính cong tối thiểu
Hậu quả: ống gen mềm bị gãy nếp hoặc bẹp, gây kẹt tao cáp khi luồn hoặc tăng ma sát quá mức làm giảm hiệu quả lực căng dọc tuyến. Khắc phục: tuân thủ nghiêm bán kính uốn tối thiểu 100×Ø cho ống mềm; chuyển sang ống thép cứng (bán kính ≥3m) tại các đoạn cong gấp.
VÒNG ĐỜI CÔNG TRÌNH
CHƯƠNG TRÌNH KIỂM TRA ĐỊNH KỲ
Hệ neo dự ứng lực C Range được thiết kế cho tuổi thọ 50–100 năm tuỳ loại công trình, nhưng tuổi thọ thực tế phụ thuộc rất lớn vào chương trình kiểm tra và bảo trì phù hợp với cấu hình đã chọn ngay từ đầu.
CẤU HÌNH BÁM DÍNH (AnC15)
Sau khi bơm vữa, không có khả năng can thiệp trực tiếp vào tao cáp. Chương trình bảo trì tập trung vào kiểm tra bên ngoài: quan sát nứt bê tông vùng đầu neo, đo độ võng kết cấu theo thời gian, kiểm tra nắp bảo vệ đầu neo còn nguyên vẹn.
CẤU HÌNH KHÔNG BÁM DÍNH NỘI BỘ (AnC15Gi)
Có thể đo lực căng còn lại tại đầu neo bằng kích thủy lực chuyên dụng theo chu kỳ khuyến nghị (thường 5-10 năm/lần với công trình quan trọng). Nếu phát hiện tổn thất lực căng bất thường, có thể tái căng bổ sung mà không cần đục phá kết cấu.
CẤU HÌNH CĂNG NGOÀI (ADnC15 series)
Chương trình bảo trì toàn diện nhất: kiểm tra trực quan toàn tuyến ống HDPE (nứt, biến dạng, hư hỏng cơ học), đo lực căng, và với cấu hình ADnC15 còn kiểm tra điện trở cách điện định kỳ. Đây là lý do các công trình LNG, ngoài khơi với yêu cầu độ tin cậy tối đa luôn ưu tiên nhóm cấu hình này dù chi phí đầu tư ban đầu cao hơn.
Khuyến nghị chung: mọi công trình dự ứng lực nên có hồ sơ nghiệm thu ghi rõ đơn vị neo, lực căng thực tế đo được, kết quả bơm vữa và ảnh chụp từng giai đoạn thi công — đây là cơ sở quan trọng để đơn vị bảo trì đối chiếu khi kiểm tra định kỳ trong tương lai, đặc biệt với công trình có tuổi thọ thiết kế trên 50 năm.
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, NHÀ THẦU & KỸ SƯ DỰ ÁN
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Phụ kiện thi công đi kèm mọi cấu hình C Range
Giải pháp thanh cường độ cao và neo đất bổ sung
Cân nhắc khi kết cấu không phù hợp dải công suất C Range
📄Brochure — Post-Tensioning for Offshore StructuresPDF — Danh sách bệ giàn khoan tham chiếu toàn cầu
📄Brochure — Post-Tensioning for LNG TanksPDF — 100+ bồn LNG toàn cầu, danh sách dự án đầy đủ
📄Technical Data Sheet — C-Range Plastic CapsPDF — Nắp bảo vệ đầu neo, thông số bơm vữa
Hệ neo dự ứng lực C Range của Freyssinet không phải một sản phẩm đơn lẻ mà là một hệ sinh thái 12 nhóm cấu kiện được thiết kế để phối hợp chặt chẽ: từ 2 cấu hình căng nội bộ (AnC15, AnC15Gi), 3 cấu hình căng ngoài (ADnC15GI, ADnC15, ADnC15W), 2 loại khớp nối (cố định CU/CC/CI và di động CM), 3 loại neo chôn sẵn (NB, N, G), đến tao cáp thép cường độ cao và hệ thống ống gen bảo vệ. Việc hiểu đúng vai trò và điều kiện áp dụng của từng nhóm — thay vì chỉ nhìn vào một sản phẩm neo riêng lẻ — là yếu tố quyết định để dự án chọn đúng cấu kiện ngay từ giai đoạn thiết kế, tránh phát sinh chi phí và chậm tiến độ khi thi công. Với kinh nghiệm hơn 75 năm của Freyssinet trên hơn 30 bệ giàn khoan ngoài khơi, 100+ bồn LNG toàn cầu và hàng trăm công trình cầu đường tại Việt Nam, hệ C Range là lựa chọn đã được kiểm chứng qua thực tế cho cả công trình tiêu chuẩn lẫn công trình có yêu cầu kỹ thuật đặc biệt khắt khe nhất.
CẦN TƯ VẤN
HỆ NEO C RANGE?
Từ neo chủ động, neo chôn sẵn, khớp nối đến tao cáp và ống gen — cung cấp bản vẽ bố trí cáp/neo hoặc hồ sơ mời thầu, kỹ sư Hoá chất PT sẽ tư vấn trọn bộ cấu kiện phù hợp và báo giá trong 2 giờ làm việc.
Hãy là người đầu tiên nhận xét “Hệ neo dự ứng lực C Range — căng nội/ngoại, 3C→55C tao sợi, dùng cho cầu bê tông”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
