Gối cầu tích hợp hệ thống giới hạn lực địa chấn (Fuse guide) — Khóa chuyển vị đến ngưỡng tải và tự giải phóng khi vượt tải thiết kế
Liên hệ
PHỤ KIỆN GỐI CẦU FREYSSINET // GIỚI HẠN LỰC ĐỘNG ĐẤT
Gối cầu tích hợp hệ thống giới hạn lực địa chấn Fuse Guide
Phụ kiện bổ sung cho gối cầu tiêu chuẩn — dùng vít cắt chuyên dụng (shear screws) để khoá chuyển vị của gối đến một ngưỡng tải thiết kế, rồi tự giải phóng khi tải vượt ngưỡng đó. Giúp giới hạn lực động đất truyền vào kết cấu, tránh hư hỏng do lực địa chấn vượt mức tính toán.
KHOÁ ĐẾN NGƯỠNG TẢI
CÔNG TRÌNH VÙNG ĐỘNG ĐẤT
*Theo trang sản phẩm chính thức freyssinet.com (Add-ons for Bearings) — chưa có TDS số liệu công khai, liên hệ PT để nhận thông số riêng theo dự án
Phân phối bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối và thi công vật tư cầu đường, hoá chất xây dựng, hoá chất công nghiệp của Sika, Freyssinet, Geoquest, Trumer và các thương hiệu chất lượng cao khác, phục vụ toàn quốc và khu vực Đông Nam Á
Hãy liên hệ ngay để được tư vấn nhanh nhất!
PHỤ KIỆN GỐI CẦU FREYSSINET // ADD-ONS FOR BEARINGS
Gối cầu tích hợp
hệ thống giới hạn
lực địa chấn Fuse Guide
Khoá Chuyển Vị Đến Ngưỡng Tải & Tự Giải Phóng Khi Vượt Tải Thiết Kế
CÔNG TRÌNH VÙNG ĐỘNG ĐẤT
Fuse Guide là phụ kiện bổ sung cho gối cầu tiêu chuẩn của Freyssinet — hoạt động như một “cầu chì cơ khí”: khoá chuyển vị của gối bằng vít cắt chuyên dụng (shear screws) cho đến khi lực tác dụng đạt ngưỡng thiết kế, sau đó tự động giải phóng chuyển vị khi tải vượt ngưỡng đó. Cơ chế này giúp giới hạn lực địa chấn truyền vào kết cấu bên trên trong sự kiện động đất — nhập khẩu, phân phối chính hãng bởi Hoá chất Xây dựng PT.
*Nguồn: freyssinet.com — trang sản phẩm chính thức Add-ons for Bearings
/
Phụ kiện chức năng cho gối cầu (Add-ons for Bearings)
/
Gối cầu tích hợp hệ thống giới hạn lực địa chấn (Fuse Guide)

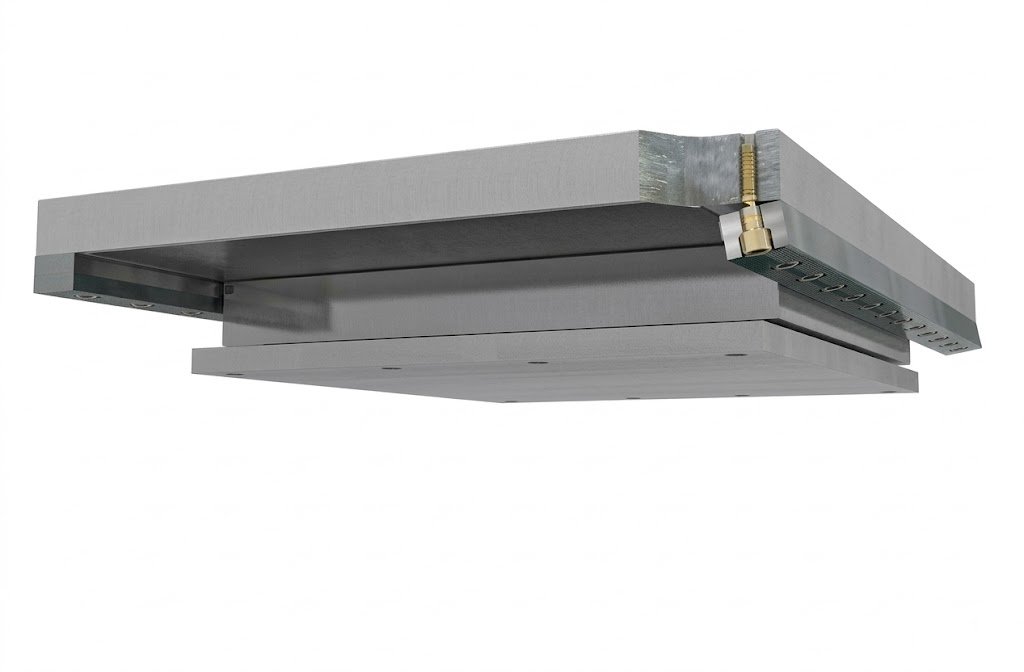

Gối cầu tích hợp hệ thống giới hạn lực địa chấn (Fuse Guide) Freyssinet · Ảnh: tư liệu sản phẩm Freyssinet
TÍNH NĂNG CỐT LÕI
FUSE GUIDE — GIỚI HẠN LỰC ĐỊA CHẤN
Theo mô tả chính thức của Freyssinet, hệ thống Fuse Guide hoạt động theo nguyên lý “cầu chì cơ khí” (mechanical fuse): gối được cố định tạm thời bằng các vít cắt chuyên dụng (shear screws), khoá chuyển vị của gối cho đến khi lực tác dụng lên vít đạt đúng ngưỡng thiết kế đã tính toán trước — khi vượt ngưỡng này, vít cắt gãy theo cơ chế đã định trước, giải phóng chuyển vị của gối. Cơ chế này dùng để giới hạn lực địa chấn truyền vào kết cấu bên trên trong các trận động đất.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Khoá chuyển vị gối đến đúng ngưỡng tải thiết kế bằng vít cắt chuyên dụng — không cho gối trượt “sớm” dưới tải trọng khai thác thông thường
- ▸ Tự động giải phóng chuyển vị khi lực vượt ngưỡng thiết kế — không cần can thiệp thủ công trong sự kiện động đất
- ▸ Giới hạn tổng lực địa chấn truyền vào kết cấu bên trên, giảm nguy cơ hư hỏng trụ/mố do lực động đất vượt mức tính toán
- ▸ Là phụ kiện bổ sung có thể tích hợp cùng nhiều loại gối tiêu chuẩn (cao su, gối chậu CD, gối cầu cong SB)
- ▸ Ngưỡng tải cắt (shear threshold) được tính toán và chế tạo riêng theo phân tích địa chấn của từng công trình
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Vít cắt là bộ phận tiêu hao (dùng 1 lần) — sau sự kiện động đất kích hoạt cơ chế, cần kiểm tra và thay thế vít trước khi công trình tiếp tục khai thác bình thường
- ✗ Không phải một loại gối độc lập — luôn cần một gối chính (cao su/CD/SB) làm nền chịu tải, Fuse Guide chỉ bổ sung cơ chế giới hạn lực
- ✗ Ngưỡng tải cắt không thể điều chỉnh tại công trường — cần tính toán và đặt hàng đúng thông số ngay từ giai đoạn thiết kế
Kỹ sư thiết kế kết cấu cầu, nhà, công trình công nghiệp tại vùng có nguy cơ động đất; TVGS dự án hạ tầng trọng điểm cần giải pháp kiểm soát lực địa chấn theo tiêu chuẩn thiết kế kháng chấn.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Cầu, nhà, công trình công nghiệp tại vùng có nguy cơ động đất cần giới hạn lực địa chấn truyền vào trụ/mố
- ▸ Công trình cần khoá gối dưới tải khai thác thông thường nhưng vẫn cho phép “xả tải” trong sự kiện động đất cực hạn
- ▸ Kết cấu có trụ/mố không đủ khả năng chịu toàn bộ lực địa chấn nếu gối bị khoá cứng hoàn toàn (FX)
- ▸ Dự án đã có phân tích địa chấn xác định rõ ngưỡng lực thiết kế cho hệ thống fuse
✗ KHÔNG KHUYẾN CÁO
- ✗ Công trình không nằm trong vùng có nguy cơ động đất đáng kể — không cần bổ sung hệ thống này
- ✗ Vị trí cần chuyển vị/giải phóng tải thường xuyên (không phải sự kiện hiếm gặp) — nên dùng gối GG/GL tiêu chuẩn thay vì cơ chế fuse dùng 1 lần
- ✗ Dự án chưa có phân tích địa chấn xác định ngưỡng lực thiết kế — cần hoàn thiện tính toán kết cấu trước khi đặt hàng hệ thống fuse
TECHNICAL DATA
THÔNG SỐ THAM KHẢO
⚠ Chưa có TDS số liệu riêng cho Fuse Guide: Freyssinet công bố hệ thống này như một tuỳ chọn bổ sung (add-on) trên trang sản phẩm chính thức, mô tả rõ nguyên lý hoạt động, nhưng chưa phát hành bảng tra ngưỡng tải cắt/kích thước công khai — do vít cắt và ngưỡng tải được tính toán và chế tạo riêng theo phân tích địa chấn của từng công trình.
⚠ Khuyến nghị: Cần cung cấp kết quả phân tích địa chấn (lực động đất thiết kế, ngưỡng lực mong muốn kích hoạt fuse) ngay từ giai đoạn thiết kế — liên hệ Hoá chất Xây dựng PT qua Zalo/hotline để kỹ sư phối hợp cùng Freyssinet tính toán vít cắt phù hợp.
| Thông số | Giá trị | Nguồn |
|---|---|---|
| Cơ chế | Vít cắt chuyên dụng (specially designed shear screws) khoá gối đến ngưỡng tải, tự gãy/giải phóng khi vượt ngưỡng | freyssinet.com |
| Chức năng chính | Giới hạn lực địa chấn (seismic forces) truyền vào kết cấu bên trên | freyssinet.com |
| Ngưỡng tải cắt (shear threshold) | Thiết kế và chế tạo riêng theo phân tích địa chấn của từng công trình | freyssinet.com |
| Tính chất vít cắt | Bộ phận tiêu hao (dùng 1 lần) — cần kiểm tra/thay thế sau sự kiện kích hoạt | Suy luận kỹ thuật từ cơ chế fuse |
*Thông số trên tổng hợp từ mô tả chức năng chính thức của Freyssinet — không bao gồm giá trị ngưỡng tải cắt cụ thể do vít cắt được thiết kế riêng theo phân tích địa chấn từng dự án. Vui lòng liên hệ PT để nhận thông số thiết kế riêng.
THIẾT KẾ RIÊNG THEO DỰ ÁN
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Uy tín toàn cầu & Việt Nam của Freyssinet
Freyssinet là tập đoàn Pháp có hơn 60 văn phòng trên toàn thế giới, cung cấp hệ thống kết cấu (dự ứng lực, gối cầu, khe co giãn, dây văng) cho hơn 200 cầu dây văng lớn tiêu biểu và hàng nghìn cầu lớn nhỏ toàn cầu, trong đó có khoảng 30 cầu dây văng và hàng trăm cầu tại Việt Nam.
*Hình ảnh dự án minh hoạ uy tín thương hiệu Freyssinet toàn cầu và tại Việt Nam trong lĩnh vực kết cấu cầu nói chung — không khẳng định cụ thể hệ thống Fuse Guide được lắp trên từng công trình nêu trên.
HƯỚNG DẪN LẮP ĐẶT
& LƯU Ý QUAN TRỌNG
CUNG CẤP PHÂN TÍCH ĐỊA CHẤN
Cung cấp kết quả phân tích địa chấn công trình (lực động đất thiết kế, ngưỡng lực mong muốn kích hoạt fuse) để Freyssinet tính toán vít cắt phù hợp.
TÍCH HỢP VÀO BẢN VẼ GỐI CHÍNH
Nêu rõ yêu cầu Fuse Guide ngay từ giai đoạn thiết kế gối chính để hệ thống được tích hợp đúng vào bản vẽ và cấu tạo tổng thể.
LẮP ĐẶT VÍT CẮT
Siết vít cắt chuyên dụng đúng lực siết thiết kế theo hướng dẫn Freyssinet — sai lực siết có thể làm sai lệch ngưỡng kích hoạt fuse thực tế.
KIỂM TRA SAU ĐỘNG ĐẤT
Sau bất kỳ sự kiện địa chấn nào, kiểm tra tình trạng vít cắt và thay thế nếu đã kích hoạt (gãy) trước khi công trình tiếp tục khai thác bình thường.
Bảo quản vít cắt nơi khô ráo, tránh ăn mòn ảnh hưởng đến độ chính xác của ngưỡng tải cắt thiết kế.
Sau khi vít cắt kích hoạt (gãy) trong sự kiện động đất, gối sẽ chuyển sang trạng thái chuyển vị tự do — kết cấu cần được kiểm tra kỹ thuật toàn diện và thay thế vít cắt mới trước khi tiếp tục khai thác bình thường, tuyệt đối không bỏ qua bước kiểm tra này.
SO SÁNH & KHUYẾN NGHỊ
GIẢI PHÁP KHÁNG CHẤN PHÙ HỢP
| Giải pháp | Cơ chế | Tái sử dụng | Ưu điểm | Link |
|---|---|---|---|---|
| Fuse Guide ⭐ | Vít cắt, khoá-giải phóng 1 lần | Cần thay vít sau kích hoạt | Khoá dưới tải khai thác thường, giải phóng đúng lúc cần | — |
| Gối chậu TETRON® CD GG/GL | Trượt liên tục theo thiết kế | Không giới hạn | Phù hợp chuyển vị thường xuyên, không cần thay thế sau mỗi lần dùng | Xem → |
| Hệ thống chống nhổ (Anti-Uplift) | Guide bên/thanh trung tâm | Tuỳ thiết kế | Kiểm soát lực nhổ đứng, có thể kết hợp cùng cơ chế giới hạn lực | Xem → |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Nếu cần khoá gối dưới tải khai thác nhưng giải phóng khi động đất vượt ngưỡng: → Dùng Fuse Guide — sản phẩm này
- ▸ Nếu kết cấu cần chuyển vị thường xuyên (giãn nở nhiệt, không phải sự kiện hiếm gặp): → Dùng gối GG/GL tiêu chuẩn
- ▸ Nếu công trình đồng thời có nguy cơ nhổ đứng và động đất: → Cân nhắc kết hợp Fuse Guide với Hệ thống chống nhổ, tư vấn Freyssinet về phương án tích hợp
CÂU HỎI THƯỜNG GẶP
TỪ TVTK, TVGS & NHÀ THẦU
HOÀN THIỆN GIẢI PHÁP
CỦA BẠN
Bắt buộc dùng kèm 1 gối chính — Fuse Guide chỉ bổ sung cơ chế giới hạn lực
Hệ thống chống nhổ gối cầu (Anti-Uplift System)Có thể kết hợp cùng Fuse Guide cho công trình vừa có nguy cơ nhổ đứng vừa cần giới hạn lực động đất→
Hệ thống đo tải trọng tích hợp (Instrumentation)Giám sát tải trọng thực tế, hỗ trợ xác nhận thời điểm vít cắt Fuse Guide đã kích hoạt→
Thiết bị hỗ trợ thi công và kiểm tra hệ thống Fuse Guide
Các gối chính khác khi cần chuyển vị thường xuyên thay vì cơ chế fuse 1 lần
CẦN TƯ VẤN
HỆ THỐNG FUSE GUIDE?
Cung cấp loại gối chính, kết quả phân tích địa chấn, hoặc hồ sơ dự án — kỹ sư Hoá chất PT sẽ tư vấn và báo giá trong 2 giờ làm việc.
