Hệ đinh đất (soil nail) bị động, hiệu suất cao của Geoquest — đóng đinh thép cường độ cao vào đất/đá theo mô hình khoảng cách gần, bơm vữa cố định, tạo khối trọng lực liền khối tại chỗ. Dùng để ổn định mái dốc, kè hiện có, gia cố nền đào mở rộng cho đường/cầu/đường sắt/tầng hầm, thường kết hợp thảm/lưới chống xói bề mặt.
KHOAN THƯỜNG / TỰ ĐỘNG
CỐ ĐỊNH BẰNG VỮA XI MĂNG
TẠM THỜI & VĨNH VIỄN
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
TerraNail™ — Đinh đất gia cố & ổn định mái dốc
Hệ đinh đất bị động hiệu suất cao — khoan, bơm vữa, cố định trong một quy trình liền mạch, ổn định mái dốc và nền đào không cần khối đắp mới.
KHOAN THƯỜNG / TỰ ĐỘNG
TẠM THỜI & VĨNH VIỄN
THỬ KÉO NHỔ HIỆN TRƯỜNG
Mái đào mở rộng cho đường, cầu, đường sắt hay tầng hầm luôn đối mặt rủi ro mất ổn định mái, dịch chuyển đất đá và giới hạn không gian thi công. TerraNail™ của Geoquest đóng đinh thép cường độ cao theo mô hình khoảng cách gần, bơm vữa cố định vào bề mặt ổn định, tạo một khối trọng lực liền khối ngay tại chỗ — không cần đào bóc, không cần thiết bị hạng nặng hay mặt bằng thi công rộng. Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói tại Việt Nam, toàn quốc.
TERRANAIL™ HOẠT ĐỘNG
NHƯ THẾ NÀO?
TerraNail™ là giải pháp đóng đinh đất (soil nailing) bị động, được kỹ sư địa kỹ thuật chỉ định rộng rãi để lắp đặt hệ neo và ổn định đất/đá thụ động. Phương pháp lắp đặt bố trí các đinh đất theo một mô hình được thiết kế với khoảng cách gần nhau, tạo ra một cấu trúc khối trọng lực liền khối tại chỗ (in-situ coherent gravity mass) — nghĩa là đất/đá hiện hữu được “khoá” lại thành một khối ổn định, thay vì phải đào bóc để xây một khối đắp mới như tường chắn có cốt.
✓ QUY TRÌNH LẮP ĐẶT ĐƠN GIẢN
- ▸ Thanh thép cường độ cao đặc hoặc rỗng, tiện ren toàn bộ, tuỳ chọn lớp phủ bảo vệ chống ăn mòn, được đưa vào đất.
- ▸ Bơm vữa xi măng vào lỗ khoan và cố định đầu đinh vào bề mặt — thường gắn chặt vào kết cấu mặt ổn định (facing).
- ▸ Phụ kiện phần cứng — đinh, đai ốc, tấm chịu lực, khớp nối, mũi khoan — được Geoquest cung cấp đúng kích thước, hình dạng, số lượng theo hồ sơ thiết kế dự án.
- ▸ Hai lựa chọn thi công: khoan thường và khoan tự động (self-drilling) — thanh rỗng có ren với mũi khoan gắn liền, thực hiện khoan, bơm vữa và cố định trong cùng một thao tác.
- ▸ Có thể kết hợp với TerraAnchor™ (hệ neo chủ động) và lưới phủ mái để tạo một hệ bảo vệ toàn diện chống dịch chuyển đất đá.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải hệ chịu tải trọng đứng cho móng công trình — không thay thế cọc khoan nhồi/cọc ép.
- ✗ Không tự chống xói mòn bề mặt mái dốc — cần kết hợp thảm/lưới phủ (TRM) khi mái có nguy cơ xói mòn lớp mặt.
- ✗ Không phải khối đắp có cốt xây mới — vai trò đó thuộc về Reinforced Earth®/Terratrel®/GeoTrel®.
- ✗ Không có bảng “size chuẩn” áp dụng cho mọi công trình — chiều dài, đường kính, khoảng cách, góc khoan do kỹ sư Geoquest/PT tính riêng theo địa chất & hình học mái từng dự án.
Giải pháp ổn định mái dốc & nền đào bằng đinh đất bị động, phù hợp cả công trình tạm và vĩnh viễn, nơi mặt bằng thi công hẹp hoặc không thể xây khối đắp mới.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO
- ▸ Ổn định điều kiện hiện có: mái dốc, nền kè hiện hữu — giảm nguy cơ trượt lở & lật đổ công trình.
- ▸ Ổn định thi công mới: đào mở rộng nền đắp cho đường bộ, cầu, đường sắt, kết cấu đào hở (cut-and-cover), mở rộng tầng hầm.
- ▸ Phòng ngừa rủi ro tự nhiên: giảm khả năng & ảnh hưởng của đá rơi, dịch chuyển khối đất, xói mòn (kết hợp lưới phủ/TRM).
- ▸ Gia cố & sửa chữa: nền móng bị phong hoá, kè bị dịch chuyển/lỏng lẻo, kết cấu tường chắn hư hỏng.
- ▸ Hỗ trợ hàng rào: cố định trụ và vật dụng gắn trụ cho hàng rào chắn, nền móng công trình.
- ▸ Công trình tạm thời hoặc vĩnh viễn tại mọi loại công trường xây dựng, phát triển cảnh quan.
✗ KHÔNG KHUYẾN CÁO
- ✗ Thay thế tường chắn có cốt (Reinforced Earth®/Terratrel®/GeoTrel®) khi cần xây khối đắp mới chiều cao lớn.
- ✗ Dùng độc lập chống xói mòn bề mặt — cần kết hợp thảm/lưới phủ TRM khi mái có nguy cơ xói lớp mặt.
- ✗ Thay thế cọc khoan nhồi/cọc ép chịu tải trọng đứng cho móng nhà cao tầng.
- ✗ Thiết kế mật độ/chiều dài đinh chỉ dựa kinh nghiệm, thiếu tính toán ổn định mái & thử kéo nhổ hiện trường.
TERRANAIL™ ĐƯỢC CẤU TẠO
TỪ NHỮNG GÌ?
TerraNail™ là hệ giải pháp thiết kế theo công trình (không phải vật liệu đóng gói cố định) — đường kính, chiều dài, khoảng cách và góc khoan của đinh đất do kỹ sư Geoquest/PT tính riêng theo khảo sát địa chất & hình học mái từng dự án. Dưới đây là các thành phần cấu tạo chính.
Lưu ý số liệu: đường kính thanh, chiều dài đinh, khoảng cách bố trí và lực kéo nhổ thiết kế là giá trị được kỹ sư Geoquest/PT tính riêng cho từng dự án (theo khảo sát địa chất, hình học mái, hệ số an toàn) và xác nhận bằng thử kéo nhổ hiện trường — không có bảng thông số cố định áp dụng chung cho mọi công trình.
TerraAnchor™ là hệ neo chủ động (dùng thanh/tao thép mạ kẽm + tấm neo chịu lực), thường được kết hợp với TerraNail để tạo bảo vệ toàn diện. Bảng dưới trích từ TDS TerraAnchor chính thức (Terre Armée, 02/2021) — áp dụng cho TerraAnchor, không phải cho TerraNail.
| Chỉ tiêu | 2T | 4T | 10T | 15T |
|---|---|---|---|---|
| Đường kính tao thép (mm) | 8 | 12 | 18 | 20 |
| Lực kéo đứt tối thiểu (kN) | 41 | 90 | 204 | 252 |
| Tải trọng làm việc (kN) | 27 | 60 | 136 | 166 |
| Tấm bản đế — kích thước / dày (mm) | 200×200 / 10 | 200×200 / 10 | 200×200 / 12 | 200×200 / 16 |
Tao thép: lõi thép mạ kẽm, cấu tạo 6×36; tấm bản đế grade EN8 (BS 970). Các cấp khác của TerraAnchor có sẵn theo yêu cầu; giá trị có thể thay đổi theo cập nhật của nhà sản xuất. Nguồn: TDS TerraAnchor, Terre Armée, 02/2021.

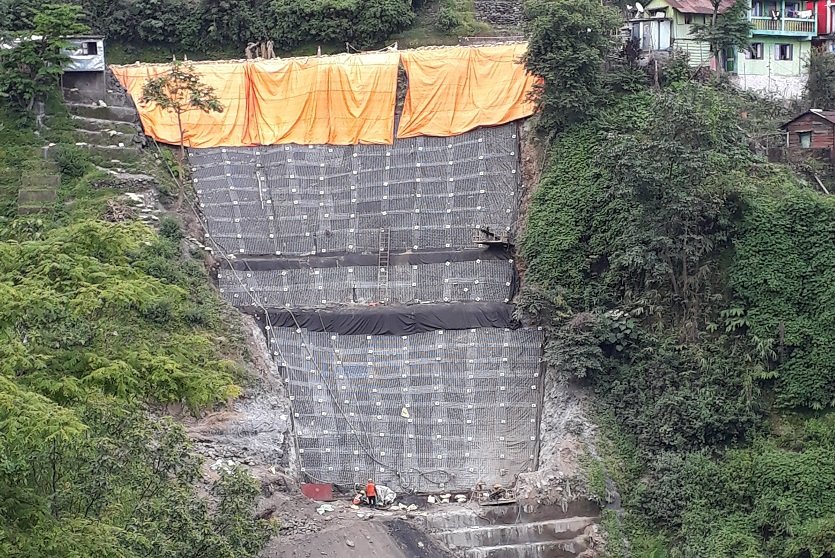

ỨNG DỤNG ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Với từng hạng mục dưới đây, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đề xuất mô hình đinh, cung ứng vật tư Geoquest đến thi công lắp đặt & thử kéo nhổ nghiệm thu — không chỉ giao vật tư rồi dừng lại.
5 BƯỚC LẮP ĐẶT
TERRANAIL™
Đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT đảm nhận toàn bộ quy trình — không chỉ giao vật tư.
Khảo sát & thiết kế mô hình đinh
Khảo sát địa chất, tính toán ổn định mái để xác định chiều dài, đường kính, khoảng cách, góc khoan — kiểm chứng bằng thử kéo nhổ hiện trường.
Khoan tạo lỗ theo mô hình thiết kế
Chọn khoan thường hoặc khoan tự động (self-drilling) tuỳ địa chất — đất rời/đá nứt nẻ dễ sập vách thường ưu tiên khoan tự động.
Luồn thanh đinh & bơm vữa cố định
Đưa thanh thép (đặc/rỗng, có/không lớp phủ bảo vệ) vào lỗ khoan, bơm vữa xi măng lấp đầy để cố định vào đất xung quanh.
Lắp bề mặt ổn định (facing)
Lưới thép + bê tông phun, tấm bê tông đúc sẵn, hoặc lưới phủ TRM; gắn tấm chịu lực & đai ốc vào đầu đinh trên facing.
Thử kéo nhổ & nghiệm thu
Kiểm tra khả năng chịu lực bằng thử kéo nhổ (pullout test) hiện trường trước khi bàn giao, đưa vào hồ sơ nghiệm thu.
Thanh thép bảo quản nơi khô ráo, tránh ẩm gây gỉ trước khi lắp. Trang bị PPE khi khoan trên mái dốc/vách đào (dây an toàn, giày bảo hộ, kính chắn).
Bỏ qua thử kéo nhổ hiện trường là nguyên nhân phổ biến khiến mô hình đinh không đạt hệ số an toàn thiết kế. Mái có nguy cơ xói mòn bề mặt cần kết hợp thảm/lưới phủ TRM ngay sau khi lắp đặt.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG GIẢI PHÁP ỔN ĐỊNH MÁI
| Giải pháp | Cơ chế | Cần khối đắp mới? | Ưu / nhược |
|---|---|---|---|
| TerraNail™ ⭐ | Bị động — vữa cố định | ✗ Không | Ổn định tại chỗ, mặt bằng thi công hẹp; cần kết hợp facing/TRM khi có yêu cầu chống xói. |
| TerraAnchor™ (neo chủ động) | Chủ động — kéo căng tấm neo | ✗ Không | Không cần thiết bị nặng/mặt bằng lớn; phát huy lực giữ ngay khi lắp, thường kết hợp với TerraNail. |
| Tường chắn có cốt (Reinforced Earth®/Terratrel®/GeoTrel®) | Khối đắp có cốt | ✓ Có | Phù hợp xây mới nền đắp/mố cầu; không dùng để ổn định mái đào/kè hiện hữu. |
| Cọc khoan nhồi / tường bê tông cốt thép truyền thống | Kết cấu cứng, chịu tải đứng | — (kết cấu riêng) | Chịu tải trọng lớn/móng công trình; đòi hỏi thiết bị hạng nặng, chi phí & thời gian thi công cao hơn cho mục đích ổn định mái. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Ổn định mái dốc/kè hiện có, mặt bằng thi công hẹp: → TerraNail™, có thể kết hợp TerraAnchor™.
- ▸ Mái có nguy cơ xói mòn bề mặt sau khi đóng đinh: → kết hợp thảm/lưới chống xói TRM →
- ▸ Cần xây khối đắp mới, mố cầu, nền đường cao: → tường chắn có cốt Terratrel®/GeoTrel® →
CÂU HỎI THƯỜNG GẶP
VỀ ĐINH ĐẤT TERRANAIL™
Thảm/lưới chống xói TRMPhủ bề mặt mái sau khi đóng đinh, chống xói mòn lớp mặt→
Terratrel® — Tường chắn có cốt mặt lưới thépKhi cần xây khối đắp mới thay vì ổn định tại chỗ→
Lưới & hàng rào chống đá rơiBổ sung phòng ngừa cho vách đá cứng có nguy cơ đá rơi→
CẦN ỔN ĐỊNH MÁI DỐC
HAY NỀN ĐÀO MỞ RỘNG?
Gửi mặt cắt địa hình, kết quả khảo sát địa chất (nếu có) & yêu cầu dự án — kỹ sư Hoá chất PT sẽ tư vấn mô hình đinh TerraNail™, phương án kết hợp TerraAnchor™/TRM và báo giá trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
