Loctite® Edag 5915 E&C epoxy độn bạc, đóng rắn 130 °C
Loctite Edag 5915 E&C là mực/keo epoxy một thành phần độn bạc dẫn điện, in stencil hoặc chấm để dán linh kiện SMD lên mạch dẻo hoặc cứng. Theo TDS 09-2014: chất rắn 92%, độ nhớt 120.000 mPa·s, đóng rắn 15 phút ở 130 °C hoặc 10 phút ở 177 °C, điện trở khối dưới 0,0005 Ω·cm, lap shear Al–Al 7 N/mm², làm việc liên tục 160 °C. Bảo quản -20 °C. TDS không nêu điều kiện sấy nhiệt thấp.
*Theo TDS Henkel Loctite Edag 5915 E&C (09-2014) — hãng công bố; dữ liệu tham khảo, không phải chỉ tiêu nghiệm thu.
Phân phối bởi Hoá chất Xây dựng PT — liên hệ 0961 76 96 46 để được tư vấn kỹ thuật.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
Loctite® Edag 5915 E&C là gì?
Loctite Edag 5915 E&C là epoxy một thành phần độn bạc, dùng in stencil hoặc chấm để tạo đường dẫn và dán linh kiện. Vật liệu đóng rắn bằng nhiệt, cho mối dán dẫn điện và dính cơ học. (Mô tả chung của PT: nguyên lý epoxy dẫn điện)
Theo TDS (09-2014): chất rắn 92% khối lượng; độ nhớt 120.000 mPa·s (trục 7, 20 vòng/phút, 25 °C); khối lượng riêng 1,97 kg/l; điểm chớp cháy 107 °C; VOC 170 g/l; phủ 1.320 ft²/gal ở 1 mil. Ion: Cl dưới 10 ppm, Na 76 ppm, K 36 ppm.
Đóng rắn 15 phút ở 130 °C hoặc 10 phút ở 177 °C; điện trở khối dưới 0,0005 Ω·cm (TDS không nêu sheet resistance); lap shear Al–Al 7 N/mm²; làm việc liên tục 160 °C. In stencil 8 – 10 mil (đồng thau hoặc thép không gỉ), gạt kim loại; dùng dán SMD lên mạch dẻo hoặc cứng; vệ sinh bằng IPA/MEK. Bảo quản -20 °C, hạn dùng 365 ngày ở -20 °C.
✓ Điện trở khối thấp: dưới 0,0005 Ω·cm.
✓ Đóng rắn nhanh: 15 phút ở 130 °C.
✓ Làm việc liên tục 160 °C.
✓ Dán SMD lên mạch dẻo hoặc cứng (theo TDS).
✓ Lap shear Al–Al 7 N/mm².
Vị trí trong hệ thống: Thương hiệu mẹ Henkel → thương hiệu Loctite → dòng mực/keo điện tử (Edag). Trên hoachatpt.com, mã này nằm trong danh mục keo đổ mạch điện tử Stycast Loctite.
Thế hệ phát triển: TDS bản 09-2014, cũ.
Tên gọi khác: TDS in “LOCTITE EDAG 5915 E&C”.
● Không có sấy nhiệt thấp: TDS chỉ nêu 130 °C hoặc 177 °C.
● Bảo quản -20 °C, cần tủ lạnh sâu.
● Điện trở khối, không phải sheet resistance; không so trực tiếp với mực in lưới.
● TDS 09-2014 cũ, ghi không dùng làm tiêu chuẩn kỹ thuật.
● TDS không nêu quy cách, thời gian sống sau pha.
▸ Dán SMD, tạo đường dẫn bằng in stencil hoặc chấm.
▸ Có lò sấy 130 °C trở lên.
▸ Có tủ bảo quản -20 °C.
▸ Tự thử độ bền mối dán trên cấu trúc thực.
Ghép dữ kiện TDS — epoxy độn bạc, 92% chất rắn, đóng rắn 130 °C trong 15 phút, điện trở khối dưới 0,0005 Ω·cm — Edag 5915 là epoxy dẫn điện đóng rắn nhiệt nhanh, thiên về dán/đường dẫn dày hơn mực in lưới. Không có dữ liệu sấy nhiệt thấp. (Nhận định của PT dựa trên TDS.)
✉ Đây là góc nhìn tổng hợp mang tính tham khảo — mỗi dây chuyền/sản phẩm có điều kiện riêng, vui lòng liên hệ kỹ sư Công ty Hoá Chất Xây Dựng PT (PT Chemicals) để được tư vấn cụ thể trước khi áp dụng.
“Mực epoxy dẫn điện in mạch, sấy nhiệt thấp” nghĩa là gì?
Trang sản phẩm mô tả mã này là “mực epoxy dẫn điện in mạch, sấy nhiệt thấp”. Đối chiếu với TDS Henkel 09-2014:
| Cụm trong tên gọi | TDS Henkel 09-2014 nêu gì | Cách hiểu an toàn |
|---|---|---|
| Mực epoxy dẫn điện | One-component conductive epoxy adhesive (“conductive ink”), silver filler. | Đúng. |
| In mạch | Stencil print hoặc dot dispense. | In stencil/chấm, không phải in lưới. |
| Sấy nhiệt thấp | 15 phút ở 130 °C hoặc 10 phút ở 177 °C. | TDS không có điều kiện sấy thấp. |
| Điện trở | Volume resistivity dưới 0,0005 Ω·cm. | Điện trở khối, không có sheet resistance. |
Bảng: đối chiếu của PT giữa tên trang sản phẩm và TDS Henkel Loctite Edag 5915 E&C (09-2014).
Epoxy dẫn điện dùng thế nào?
Vật liệu được in stencil hoặc chấm lên vị trí cần, đặt linh kiện rồi gia nhiệt để đóng rắn. (Mô tả chung của PT: nguyên lý epoxy dẫn điện) Thông tin riêng theo TDS:
| Yếu tố | Điều tài liệu nêu | Nguồn |
|---|---|---|
| Thi công | In stencil 8 – 10 mil (đồng thau/thép không gỉ), gạt kim loại; hoặc chấm | TDS Henkel 09-2014* |
| Đóng rắn | 15 phút ở 130 °C hoặc 10 phút ở 177 °C | TDS Henkel 09-2014* |
| Điện trở | Khối dưới 0,0005 Ω·cm | TDS Henkel 09-2014* |
| Lap shear Al–Al | 7 N/mm² | TDS Henkel 09-2014* |
| Làm việc liên tục | 160 °C | TDS Henkel 09-2014* |
| Vệ sinh | IPA hoặc MEK | TDS Henkel 09-2014* |
*TDS Henkel Loctite Edag 5915 E&C (09-2014).
Dùng Loctite® Edag 5915 E&C ở đâu?
TDS nêu in/chấm dán SMD lên mạch dẻo hoặc cứng. Mỗi thiết bị cần đánh giá riêng.
Theo TDS.
Theo TDS.
Cần đánh giá.
▸ Cần sấy dưới 130 °C → TDS không nêu.
▸ Cần sheet resistance → TDS chỉ có điện trở khối.
▸ In lưới mỏng → xem Edag 479SS.
▸ Thay mã khác → không thay thế trực tiếp.

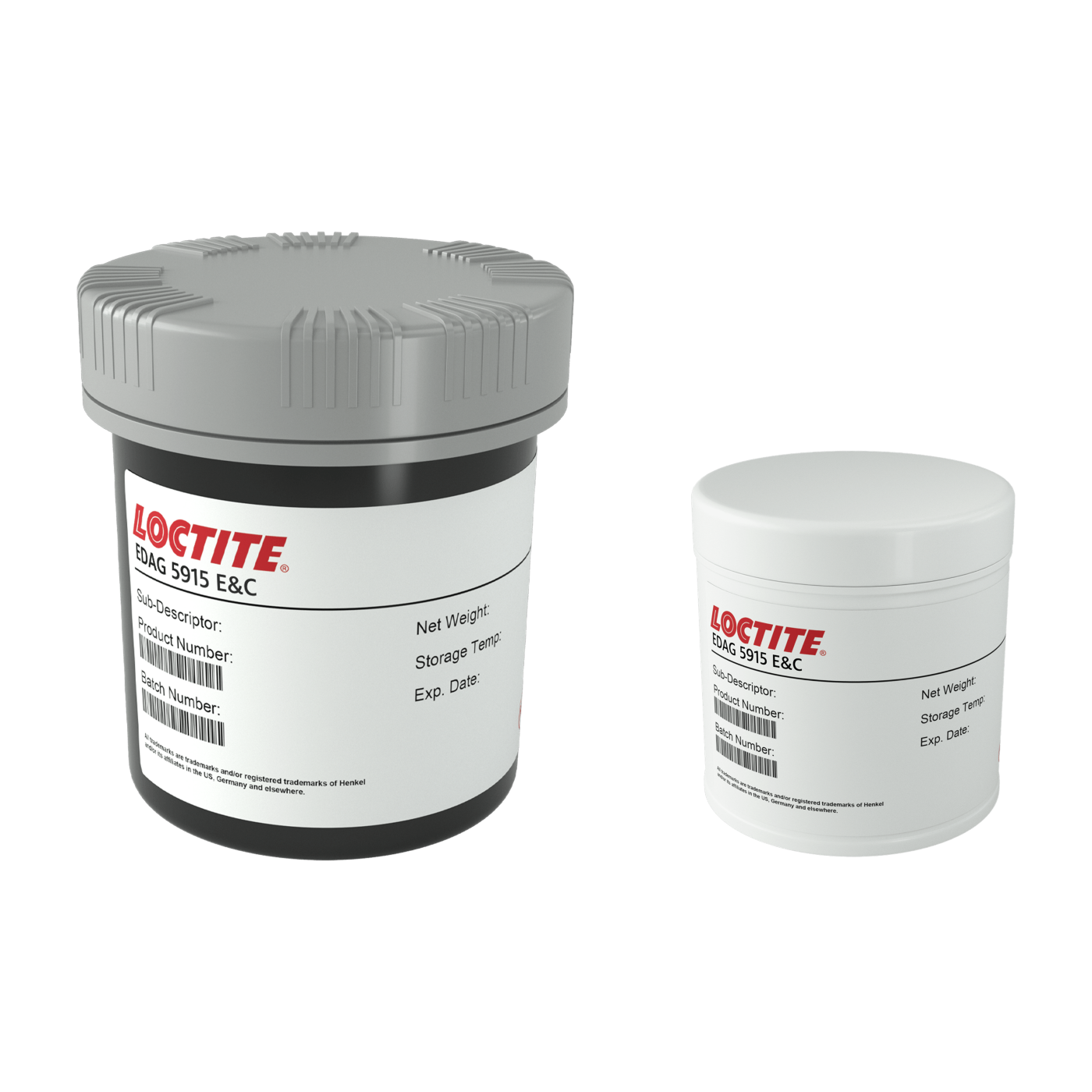

PT chưa có ảnh dự án đã xác minh cho mã này; ảnh trong bài là ảnh sản phẩm và minh hoạ của hãng.
Thông số hãng công bố

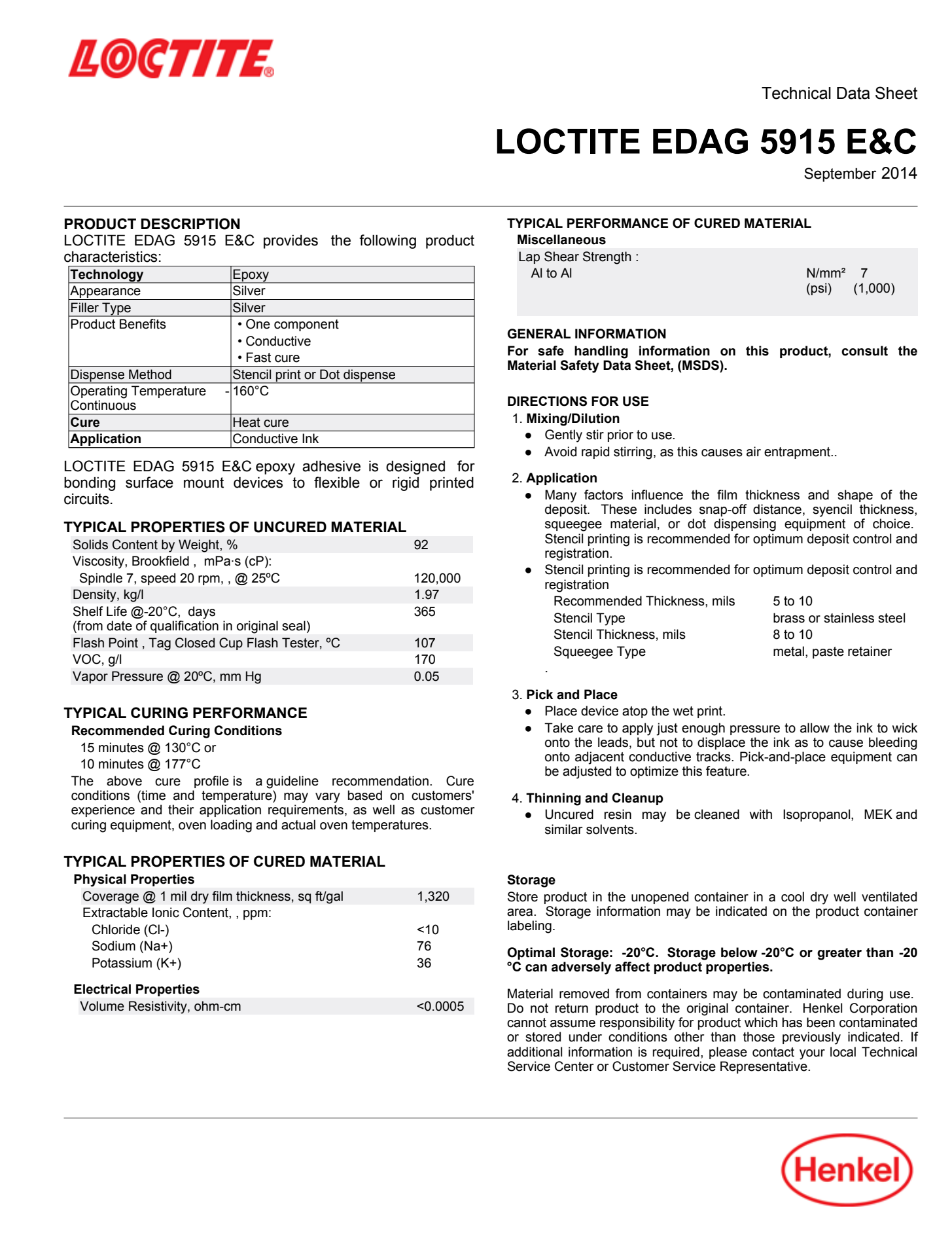

TDS Henkel Loctite Edag 5915 E&C bản 09-2014. SDS Việt Nam (EN) đính kèm; PT chưa đọc nội dung. Chưa có PDS/PIS, brochure hay Method Statement riêng.
| Thông số | Giá trị | Nguồn |
|---|---|---|
| Loại · chất độn | Epoxy một thành phần · bạc | TDS Henkel 09-2014* |
| Chất rắn | 92% khối lượng | TDS Henkel 09-2014* |
| Độ nhớt (trục 7, 20 vòng/phút, 25 °C) | 120.000 mPa·s | TDS Henkel 09-2014* |
| Khối lượng riêng | 1,97 kg/l | TDS Henkel 09-2014* |
| Đóng rắn | 15 phút ở 130 °C; 10 phút ở 177 °C | TDS Henkel 09-2014* |
| Điện trở khối | Dưới 0,0005 Ω·cm | TDS Henkel 09-2014* |
| Lap shear Al–Al | 7 N/mm² | TDS Henkel 09-2014* |
| Làm việc liên tục | 160 °C | TDS Henkel 09-2014* |
| Điểm chớp cháy · VOC | 107 °C · 170 g/l | TDS Henkel 09-2014* |
| Quy cách, thời gian sống | TDS không nêu | TDS Henkel 09-2014* |
*TDS Henkel Loctite Edag 5915 E&C (09-2014) — hãng công bố. Giá trị điển hình, không phải chỉ tiêu nghiệm thu.
Quy cách & bảo quản
| Hạng mục | Thông tin | Nguồn |
|---|---|---|
| Bảo quản | -20 °C | TDS Henkel 09-2014* |
| Hạn dùng | 365 ngày ở -20 °C | TDS Henkel 09-2014* |
| Quy cách | TDS không nêu | TDS Henkel 09-2014* |
| Tài liệu an toàn | SDS Việt Nam (EN) — đối chiếu IDH, revision, thị trường | Tài liệu hãng |
| Hàng hoá | Henkel Loctite chính hãng, kèm TDS theo lô | PT |
*TDS Henkel Loctite Edag 5915 E&C (09-2014).
Ngành & mua hàng
Dán SMD.
Cần đánh giá.
Cần đánh giá.
Cần đánh giá.
Khi chọn Loctite Edag 5915 E&C, bốn thông tin quyết định là: nhiệt sấy chịu được, cách thi công (stencil/chấm), điện trở yêu cầu và điều kiện bảo quản -20 °C. Gửi cho PT để được tư vấn.
Thi công epoxy dẫn điện
Các bước tóm tắt thông tin trong TDS Edag 5915.
Lấy từ -20 °C, để về nhiệt độ phòng trước khi mở.
Stencil 8 – 10 mil hoặc chấm.
Đặt SMD lên mực.
15 phút ở 130 °C hoặc 10 phút ở 177 °C.
Điện trở và độ bám trên cấu trúc thực.
IPA hoặc MEK.
▸ Không đóng rắn đủ: thiếu nhiệt hoặc thời gian — theo 130 °C/15 phút.
▸ Mực ngưng tụ nước: mở khi còn lạnh — để về nhiệt độ phòng.
▸ Điện trở lệch: sai độ dày — đo lại.
▸ Linh kiện hỏng nhiệt: nền không chịu 130 °C — chọn vật liệu khác.
Phần lỗi thường gặp: suy luận kỹ thuật của PT, không phải hướng dẫn chính thức của Henkel.
Edag 5915 và Edag 479SS
Hai mực bạc khác bản chất và cách thi công. Bảng theo TDS từng mã.
| Tiêu chí | Edag 5915 E&C | Edag 479SS E&C |
|---|---|---|
| Loại (TDS) | Epoxy một thành phần, độn bạc, đóng rắn nhiệt nhanh | Nhiệt dẻo, độn bạc, không halogen |
| Cách thi công | In stencil hoặc chấm (dispense) | In lưới |
| Chất rắn | 92% khối lượng | 75% khối lượng |
| Độ nhớt | 120.000 mPa·s (trục 7, 20 vòng/phút, 25 °C) | 12.000 cP (RVT, trục 51, 20 vòng/phút, 25 °C) |
| Điện trở | Điện trở khối dưới 0,0005 Ω·cm | 0,018 Ω/sq ở 25 µm |
| Sấy · đóng rắn | 15 phút ở 130 °C hoặc 10 phút ở 177 °C | 15 phút ở 120 °C (80 – 140 °C) |
| Làm việc liên tục tối đa | 160 °C | 120 °C |
| Bảo quản · hạn dùng | -20 °C · 365 ngày | 2 – 8 °C · 365 ngày |
| Bản TDS | 09-2014 | 11-2024 |
Nguồn: TDS Henkel Edag 5915 E&C (09-2014), Edag 479SS E&C (11-2024). Hai mã khác bản chất (epoxy đóng rắn nhiệt và mực nhiệt dẻo) và khác cách thi công; điều kiện đo khác nhau nên không so trực tiếp, không phải thay thế trực tiếp.
Lúc nào dùng sản phẩm nào?
Cây quyết định là khuyến nghị của PT dựa trên tài liệu từng mã; không thay thế thử nghiệm.
An toàn lao động
TDS dẫn xem SDS về an toàn xử lý. Epoxy chưa đóng rắn có thể kích ứng da, mắt và gây dị ứng; điểm chớp cháy 107 °C. Đeo găng, kính, thông gió. (Chi tiết theo SDS của hãng.)
Câu hỏi thường gặp
Loctite Edag 5915 E&C là gì?
Là epoxy một thành phần độn bạc dẫn điện, in stencil hoặc chấm, đóng rắn bằng nhiệt.
Sấy nhiệt thấp được không?
TDS chỉ nêu 15 phút ở 130 °C hoặc 10 phút ở 177 °C; không có điều kiện thấp hơn.
Điện trở bao nhiêu?
Điện trở khối dưới 0,0005 Ω·cm; TDS không nêu sheet resistance.
Lap shear?
Al–Al 7 N/mm².
Nhiệt độ làm việc?
Liên tục 160 °C.
Bảo quản, hạn dùng?
-20 °C; 365 ngày.
Thi công thế nào?
In stencil 8 – 10 mil hoặc chấm; vệ sinh bằng IPA/MEK.
TDS có mới không?
Bản 09-2014 (cũ), ghi không dùng làm tiêu chuẩn kỹ thuật; hỏi hãng bản mới.
Có SDS tiếng Việt không?
Có SDS Việt Nam (EN); đối chiếu IDH và revision.
Mua Edag 5915 E&C chính hãng ở đâu?
Công ty TNHH Hoá chất Xây dựng PT cung cấp Loctite Edag 5915 E&C chính hãng Henkel, kèm TDS theo lô. Liên hệ 0961 76 96 46 hoặc Zalo 0961769646.
