Theo PDS SikaBiresin® CR83 Version 02.01 (07-2025) của Sika Deutschland, CR83 là hệ nhựa epoxy 2 thành phần (A+B) được thiết kế tối ưu cho quy trình vacuum infusion và injection. Điểm vượt trội cốt lõi là độ nhớt hỗn hợp cực thấp 155–170 mPa·s, cho phép truyền nhựa tốc độ cao vào các cấu kiện composite lớn như thân tàu, boong tàu, cánh tuabin gió mà không bị gián đoạn hay “dry spot” — hiện tượng vùng sợi không được thấm nhựa thường gặp với nhựa có độ nhớt cao.

Chứng nhận DNV GL (Det Norske Veritas Germanischer Lloyd, Certificate No. TAK000019Z) là tín hiệu thẩm quyền quan trọng: đây là tổ chức phân loại tàu uy tín hàng đầu thế giới, và phê duyệt DNV GL nghĩa là CR83 đáp ứng các yêu cầu nghiêm ngặt về chất lượng vật liệu composite cho ngành đóng tàu. Hệ thống cung cấp 3 chất đóng rắn CH83-2 (60 min), CH83-6 (180 min) và CH83-10 (300 min) — cùng tỷ lệ trộn 100:30 (khối lượng) cho cả ba, đơn giản hóa logistics kho bãi và kiểm soát pha trộn.

✓ TÍNH NĂNG NỔI BẬT

• ▸ DNV GL Approved (No. TAK000019Z) — chứng nhận phân loại tàu quốc tế, đủ điều kiện dùng trong đóng tàu thương mại và du thuyền cao cấp
• ▸ Độ nhớt hỗn hợp 155–170 mPa·s — cực thấp cho infusion, truyền nhựa nhanh qua vải sợi khô diện tích lớn
• ▸ Độ bền va đập 93 kJ/m² (ISO 179, CH83-2) — vượt trội so với hầu hết nhựa epoxy infusion thông thường, phù hợp cấu kiện chịu va đập sóng biển
• ▸ 3 chất đóng rắn CH83, cùng tỷ lệ 100:30 — pot life 60/180/300 min, chuyển đổi hardener không cần đổi cân pha trộn
• ▸ Postcure 70°C/8h — nhiệt độ lò thấp nhất trong dòng CR, tiết kiệm năng lượng và đơn giản hóa thiết bị gia nhiệt
• ▸ Độ bền uốn 129–134 MPa, module 3100–3350 MPa (ISO 178) — cơ tính xuất sắc cho cấu kiện kết cấu chịu tải
• ▸ Thành phần A ít kết tinh — bảo quản và xử lý dễ dàng hơn so với nhiều nhựa epoxy infusion khác
• ▸ Cùng đóng gói đa quy mô: A (pail 10kg / drum 200kg / IBC 1000kg), B (can 3kg / hobbock 20kg / drum 180kg) — linh hoạt từ xưởng nhỏ đến nhà máy lớn

✓ DÙNG CHO

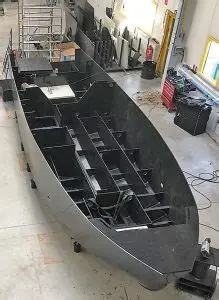

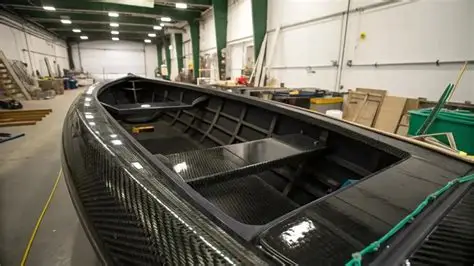

• ▸ Tàu thuyền và marine composites — hull, boong, thân tàu composite sợi thủy tinh/carbon cần chứng nhận DNV GL
• ▸ Cánh tuabin gió và nacelle — cấu kiện lớn cần truyền nhựa nhanh, đồng đều trên diện tích rộng
• ▸ Bồn chứa và bình áp composite lớn — cấu kiện cylindrical bằng filament winding hoặc infusion
• ▸ Cấu kiện ô tô composite quy mô lớn — body panel, cấu kiện kết cấu yêu cầu surface quality cao
• ▸ Khuôn composite (composite tooling) — khuôn nhẹ cho sản xuất composite phương pháp infusion, Tg 84°C đủ cho chu trình gia nhiệt thấp
• ▸ Tấm panel sandwich composite lớn — truyền nhựa qua lõi foam/balsa diện tích lớn
• ▸ Kết cấu composite hạ tầng và xây dựng — cầu pedestrian, mái nhà composite, cấu kiện kiến trúc

✗ KHÔNG KHUYẾN CÁO

• ✗ Phương pháp hand lay-up — độ nhớt thấp gây chảy nhỏ giọt, không kiểm soát được lớp đắp
• ✗ Ứng dụng chịu nhiệt vận hành > 80°C liên tục — Tg 84°C không đủ biên an toàn
• ✗ Khuôn composite cần postcure > 80°C — sẽ biến dạng nếu dùng CR83 làm vật liệu khuôn
• ✗ Ứng dụng ngoài trời lâu dài không có gel coat/topcoat UV
• ✗ RTM áp suất cao (trên 5 bar) — thiết kế cho vacuum infusion (áp suất thấp)
• ✗ Người dùng chưa có kinh nghiệm infusion — PDS yêu cầu “experienced professional users only”

DNV GL MARINE

WIND ENERGY

INDUSTRIAL TANKS

AUTOMOTIVE

INFRASTRUCTURE

CHUẨN BỊ NGUYÊN LIỆU

Kiểm tra A và B — gia nhiệt 60–70°C nếu có tinh thể. Điều chỉnh về 18–25°C. CR83 (A) ít kết tinh hơn các nhựa epoxy khác, nhưng vẫn cần kiểm tra trước infusion dài.

CHỌN CHẤT ĐÓNG RẮN

CH83-2 (60 min): cấu kiện nhỏ, infusion nhanh. CH83-6 (180 min): trung bình, cơ tính tổng hợp tốt nhất. CH83-10 (300 min): cấu kiện cực lớn, infusion diện tích rộng hoặc nhiệt độ cao.

PHA TRỘN A+B

Cân chính xác 100:30 (khối lượng) — giống nhau cho cả 3 hardener. Trộn đều hoàn toàn. Ưu điểm: đổi hardener không cần đổi cài đặt cân.

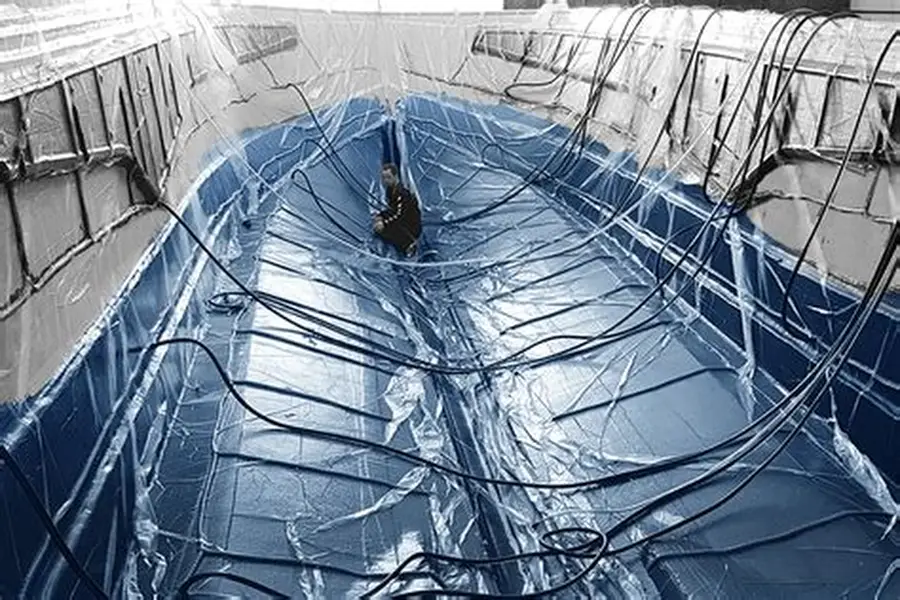

VACUUM INFUSION

Truyền nhựa dưới áp suất chân không. Độ nhớt 155–170 mPa·s cho phép nhựa thấm nhanh, đều qua vải sợi khô diện tích lớn. Kiểm soát nhiệt độ phòng ≥ 18°C.

PRE-CURE & THÁO KHUÔN

Bắt buộc: pre-cure tối thiểu 4 giờ ở 40°C trước khi tháo khuôn — tất cả hardener. Không có ngoại lệ. Tháo khuôn sớm gây biến dạng cấu kiện.

POSTCURE

Cả 3 hardener postcure 8 giờ ở 70°C — nhiệt độ thấp nhất trong dòng CR, tiết kiệm năng lượng và thiết bị gia nhiệt. Tham khảo General Guideline for Composite Resins của Sika.

• ▸ Bảo quản 15–30°C, kín, tránh ẩm
• ▸ Hạn sử dụng: A = 24 tháng, B = 12 tháng
• ▸ PPE: kính, găng tay nitril, áo bảo hộ
• ▸ Tránh tiếp xúc da — amine hardener kích ứng mạnh
• ▸ Làm sạch dụng cụ bằng Sika® Reinigungsmittel 5 khi còn ướt
• ▸ Đóng kín ngay sau mỗi lần dùng để tránh hút ẩm

• ▸ Nhiệt độ phòng thi công < 18°C tăng độ nhớt, làm chậm infusion — có thể gây dry spot
• ▸ Nhiệt độ cao hơn 25°C rút ngắn pot life đáng kể — chọn CH83-10 khi thi công mùa hè nóng
• ▸ Release agent và phụ gia phải test tương thích trước
• ▸ Pre-cure 4h/40°C trước tháo khuôn — không có ngoại lệ cho bất kỳ hardener nào
• ▸ Postcure 70°C/8h — nhiệt độ thấp nhất dòng CR, phù hợp lò sưởi đơn giản

DNV GL Approved nghĩa là gì và tại sao quan trọng với đóng tàu tại Việt Nam?

DNV GL (Det Norske Veritas Germanischer Lloyd) là tổ chức phân loại tàu uy tín nhất thế giới, với lịch sử hơn 150 năm. Chứng nhận DNV GL (Certificate No. TAK000019Z) có nghĩa là SikaBiresin® CR83 đã được kiểm định và chấp thuận dùng trong kết cấu composite của tàu thuyền thương mại và du thuyền theo tiêu chuẩn phân loại DNV GL. Tại Việt Nam, nhiều tàu cá hiện đại, tàu du lịch và phà composite yêu cầu vật liệu có chứng nhận phân loại này để được cấp phép đăng kiểm và hoạt động thương mại.

Tại sao CR83 có Tg thấp (84°C) nhưng cơ tính uốn lại cao (134 MPa)? Điều này có mâu thuẫn không?

Tg và cơ tính cơ học là hai tính chất độc lập. Tg phản ánh nhiệt độ mà polymer chuyển từ cứng sang mềm cao su — CR83 có Tg 84°C là thiết kế tối ưu cho infusion (ít cần gia nhiệt cao). Cơ tính kéo và uốn (đo ở nhiệt độ phòng) phụ thuộc mật độ mạng lưới đóng rắn chéo. CR83/CH83-6 đạt flexural 134 MPa và module uốn 3.350 MPa — vượt cả CR122 và CR132 ở chỉ số này. Điều này phản ánh ưu điểm của quy trình infusion: phân tán nhựa đồng đều hơn, ít bong bóng hơn, laminate đặc hơn so với hand lay-up.

CH83-10 có pot life 300 phút — nên dùng khi nào tại điều kiện Việt Nam?

CH83-10 với pot life 300 phút phù hợp nhất khi: (1) infusion cấu kiện cực lớn (thân tàu dài trên 10m, cánh turbine > 30m) cần nhiều giờ để nhựa lan đều; (2) thi công trong điều kiện nhiệt độ phòng cao (30–35°C tại miền Nam Việt Nam mùa khô) vì nhiệt cao rút ngắn pot life đáng kể — CH83-10 giúp dự phòng biên an toàn; (3) nhóm thợ lớn cần thời gian xử lý nhiều lớp hoặc kết cấu sandwich phức tạp. Ngược lại, CH83-2 (60 phút) phù hợp cho linh kiện nhỏ trong môi trường kiểm soát nhiệt độ.

Tất cả 3 hardener CH83 cùng tỷ lệ trộn 100:30 — ưu điểm thực tế trong xưởng composite là gì?

Trong môi trường sản xuất composite thực tế, ưu điểm này rất quan trọng. Khi dự án yêu cầu đổi từ CH83-6 (cấu kiện vừa) sang CH83-10 (cấu kiện lớn hơn), người vận hành chỉ cần đổi thùng chứa B — không cần điều chỉnh lại cân, máy bơm định lượng hay quy trình kiểm soát pha trộn. Điều này giảm nguy cơ lỗi tỷ lệ trộn sai — một trong những nguyên nhân phế phẩm composite phổ biến nhất. Đây là thiết kế chuẩn hóa vận hành quan trọng, đặc biệt với xưởng nhiều ca hoặc nhiều thợ.

CR83 có thể dùng làm khuôn composite không? Tg 84°C có đủ không?

CR83 có thể dùng làm khuôn composite cho các chu trình đóng rắn nhiệt độ thấp (dưới 70°C). Tuy nhiên, nếu khuôn cần chịu nhiệt đến 80–100°C (chu trình postcure của composite thành phẩm), Tg 84°C của CR83 sẽ không đủ biên an toàn — khuôn có thể biến dạng và làm hỏng hình học chi tiết. Trong trường hợp này, nên dùng nhựa khuôn chịu nhiệt cao hơn như CR120, CR131, hoặc dòng CR122/CR132 (hand lay-up).

Postcure 70°C tiết kiệm gì so với CR122/CR132 (cần 120–140°C)?

Sự khác biệt nhiệt độ postcure có tác động lớn đến chi phí vận hành: (1) Thiết bị lò: lò 70°C đơn giản hơn nhiều về kỹ thuật và chi phí ban đầu; (2) Tiêu thụ điện: năng lượng tăng lũy thừa với nhiệt độ, chênh lệch 70°C vs 120–140°C có thể tiết kiệm 40–60% điện cho mỗi chu trình postcure; (3) Thời gian gia nhiệt: đạt 70°C nhanh hơn đáng kể so với 120–140°C; (4) An toàn vận hành: nhiệt độ thấp hơn giảm nguy cơ tai nạn bỏng và dễ kiểm soát hơn cho thợ. Với cấu kiện lớn (tàu, turbine) cần nhiều mẻ postcure, sự khác biệt này rất đáng kể về tổng chi phí sản xuất.

Mua SikaBiresin® CR83 + CH83 tại Việt Nam — có sẵn hàng CH83-6 và CH83-10 không?

SikaBiresin® CR83 (A) và cả 3 chất đóng rắn CH83-2, CH83-6, CH83-10 được nhập khẩu và phân phối chính hãng tại Việt Nam bởi Công ty TNHH Hoá Chất Xây Dựng PT (MST: 0402052135). Tồn kho thực tế theo từng thời điểm — CH83-6 và CH83-10 là hàng order, cần đặt trước ít nhất 2–3 tuần cho lô nhập. Liên hệ 0961 76 96 46 hoặc Zalo để xác nhận stock và thảo luận về lịch nhập phù hợp với tiến độ dự án.
