Theo TDS EPOLAM 2031 CN (25/12/2018, Sika Advanced Resins) — nguồn tham chiếu chính thức cho SikaBiresin® CR133 — đây là hệ nhựa epoxy laminating 2 thành phần được thiết kế cho quy trình vacuum infusion, sản xuất khuôn composite và kết cấu FRP chịu nhiệt cao. Điểm nổi bật phân biệt CR133 trong dòng CR infusion: Tg đến 145°C với CH133-7 (tiền thân EPOLAM 2032 hardener) — cao hơn CR131 (Tg 136°C) và CR120-A — cùng viscosity hỗn hợp 350–550 mPa·s phù hợp thấm ướt nhanh cốt sợi khô trong infusion.

Cả hai combo đều đạt Tg 120°C sau post-cure tại 100°C (đủ cho nhiều ứng dụng). Để đạt Tg tối đa 138°C hoặc 145°C, cần post-cure đầy đủ tại 140°C — quy trình nhiều bước nghiêm ngặt hơn so với CR131 (8h/125°C). Đây là đánh đổi quan trọng: CR133 cho Tg cao hơn nhưng đòi hỏi thiết bị lò có thể đạt 140°C và chu trình gia nhiệt từng bước 30°C/giờ.

✓ TÍNH NĂNG NỔI BẬT

• ▸ Tg cao nhất dòng CR infusion được xác nhận: 145°C (CH133-7, ISO 11357-2) sau post-cure 16h/140°C
• ▸ Viscosity thấp: 350–550 mPa·s — thấm ướt xuất sắc cốt sợi khô, phù hợp khuôn lớn
• ▸ Hai combo hardener linh hoạt: CH133-3 (pot life 100 phút) và CH133-7 (pot life 200 phút)
• ▸ Flexural strength 130 MPa (CH133-3, ISO 178) — khuôn bền, ổn định hình học trong sản xuất
• ▸ Hệ số giãn nở nhiệt CTE 80 × 10⁻⁶ K⁻¹ (ISO 11359-2) — kiểm soát biến dạng khuôn khi nhiệt thay đổi
• ▸ Chống hoá chất tốt — phù hợp khuôn dùng trong môi trường hoá chất nhẹ
• ▸ Hạn sử dụng 24 tháng (15–25°C, hộp kín/khô) — quản lý kho dự án composite dài hạn

✓ DÙNG CHO

• ▸ Khuôn composite FRP chịu nhiệt cao — khuôn cánh tuabin, khuôn thân xe, khuôn ngành hàng không
• ▸ Khuôn cho quy trình autoclave (cần khuôn Tg > nhiệt độ autoclave)
• ▸ Kết cấu composite chịu nhiệt cao: năng lượng tái tạo, công nghiệp hoá chất
• ▸ Cánh quạt và vỏ nacelle tuabin điện gió cần Tg > 130°C
• ▸ Khuôn sản xuất chi tiết composite ô tô post-cure nhiệt cao
• ▸ Composite hàng hải chịu nhiệt cao — cấu kiện không cần DNV GL

✗ KHÔNG KHUYẾN CÁO

• ✗ Hand lay-up hoặc vacuum bagging — dùng CR82 hoặc CR168
• ✗ Cần DNV GL (hàng hải xếp loại) — dùng CR82 + CH80-6/-10
• ✗ Ứng dụng Tg < 100°C không cần post-cure 140°C (chi phí cao hơn cần thiết)
• ✗ Xưởng không có lò đạt 140°C — không thể đạt Tg tối đa 138/145°C
• ✗ Người chưa có kinh nghiệm infusion — chu trình đóng rắn phức tạp, cần kiểm soát chặt

ENERGY

AUTOMOTIVE

AEROSPACE

INDUSTRIAL

Kiểm tra tinh thể hoá — gia nhiệt 40–50°C để tan. Kho mở cần đậy kín dưới khí nitrogen khô. Tempering về 25°C trước khi trộn.

Tỷ lệ 100:26 khối lượng / 100:33 thể tích (cả 2 combo). Trộn đều kỹ. Pot life 100 phút (CH133-3) hoặc 200 phút (CH133-7) tại 25°C.

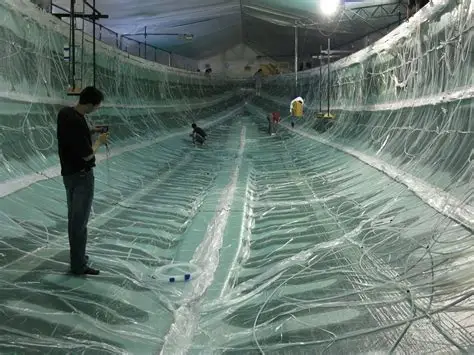

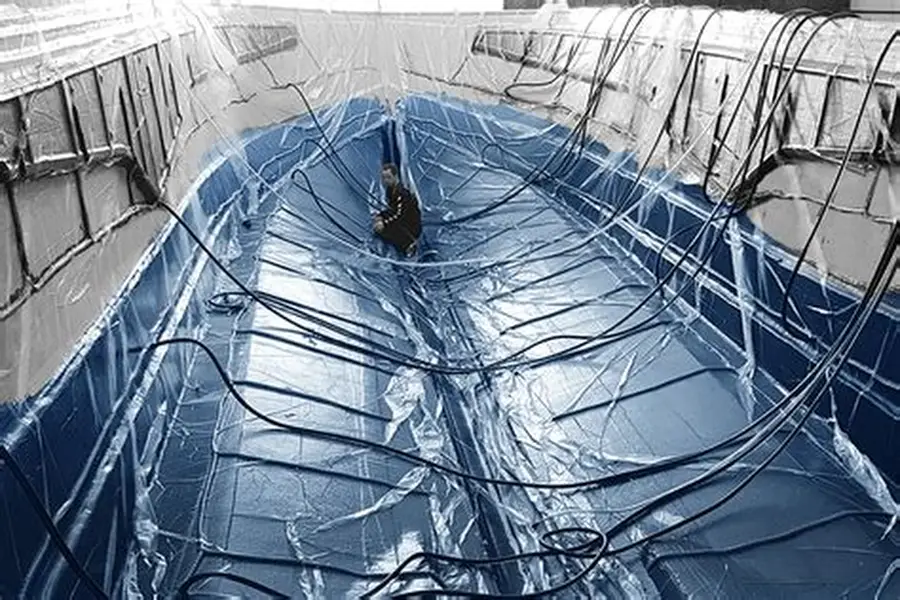

Lắp hệ infusion (inlet/outlet/vacuum bag). Bơm nhựa bằng chân không. Viscosity 350–550 mPa·s cho phép nhựa thấm đều qua cốt sợi.

Đóng rắn 16 giờ tại nhiệt độ phòng. Sau đó gia nhiệt 12 giờ tại 50°C (tăng từ từ 30°C/giờ).

Post-cure 16 giờ tại 100°C (tăng từ 50°C theo 30°C/giờ). Tg đạt 120°C cho cả 2 combo. Có thể tháo khuôn sau bước này nếu Tg 120°C là đủ.

Để đạt Tg tối đa: gia nhiệt thêm 16 giờ tại 140°C (tăng từ 100°C theo 30°C/giờ). CH133-3: Tg 138°C · CH133-7: Tg 145°C.

Tại sao CR133 cho Tg cao hơn CR131 mặc dù cùng dùng hardener amine?

Sự khác biệt nằm ở công thức resin và hardener, không chỉ là loại amine. CR133 (EPOLAM 2031) được Axson Technologies phát triển riêng cho dải Tg cao với chu trình multi-step cure đặc biệt — đạt 145°C với CH133-7 sau post-cure 140°C. CR131 (Sika) đạt 136°C sau post-cure 125°C. Điểm khác: CR133 yêu cầu nhiệt độ post-cure cao hơn (140°C vs 125°C) để đạt Tg tối đa, nhưng bù lại Tg tối đa cao hơn rõ rệt.

Tg 120°C sau post-cure 100°C — có đủ cho khuôn cánh tuabin không?

Phụ thuộc vào điều kiện sử dụng khuôn. Tg 120°C là đủ cho khuôn không bị gia nhiệt trực tiếp trong quá trình sử dụng. Tuy nhiên, nếu khuôn dùng trong quy trình có nhiệt (heated press, prepregs, hay khuôn mà sản phẩm được đóng rắn ngay trong khuôn ở nhiệt độ >100°C), cần Tg cao hơn — lúc đó phải post-cure 140°C để đạt Tg 138–145°C. Tham khảo kỹ thuật viên Hoá chất PT để xác định Tg yêu cầu theo quy trình sản xuất cụ thể.

Tại sao sau khi mở cần đậy kín dưới khí nitrogen khô?

Theo TDS EPOLAM 2031, các hardener amine nhạy cảm với hơi ẩm và CO₂ trong không khí — tiếp xúc lâu sẽ tạo muối amine carbamate trên bề mặt (hiện tượng “blush”), làm giảm tốc độ đóng rắn và ảnh hưởng tính năng bề mặt laminate. Nitrogen khô tạo lớp khí trơ bảo vệ, ngăn phản ứng với ẩm. Tại Việt Nam (độ ẩm >75%), điều này đặc biệt quan trọng — các thùng mở dù chỉ 30 phút cũng cần đậy kín ngay.

CTE 80 × 10⁻⁶ K⁻¹ ảnh hưởng gì đến thiết kế khuôn?

CTE (Coefficient of Thermal Expansion) 80 × 10⁻⁶ K⁻¹ là hệ số giãn nở nhiệt của resin đã đóng rắn. Trong thiết kế khuôn composite, nếu khuôn FRP và chi tiết composite có CTE khác nhau đáng kể, trong quá trình post-cure sẽ xuất hiện ứng suất nhiệt có thể gây cong vênh hoặc nứt. CTE 80 × 10⁻⁶ K⁻¹ là giá trị tham chiếu để tính toán độ dung sai khuôn, đặc biệt quan trọng cho khuôn carbon fiber (CTE rất thấp ~1–5 × 10⁻⁶ K⁻¹).

CR133 có thể thay thế hoàn toàn cho CR131 trong quy trình infusion không?

Về nguyên tắc, CR133 là lựa chọn thay thế cho CR131 khi cần Tg cao hơn (>136°C). Tuy nhiên có một số điểm cần lưu ý trước khi chuyển đổi: (1) Chu trình đóng rắn CR133 phức tạp hơn (multi-step) — CR131 chỉ cần 8h/125°C; (2) Lò oven cần đạt 140°C với CR133, trong khi CR131 chỉ cần 125°C; (3) CR133 chưa có TDS chính thức phiên bản SikaBiresin® — cần xác nhận số liệu mới nhất; (4) Cần thử nghiệm thực tế với vật liệu và thiết bị cụ thể trước khi chuyển đổi sản xuất hàng loạt.
