SIKAPLAN® WP
CONTROL INJECTION
SYSTEM

Hệ thống kiểm soát và bơm dự phòng thế hệ mới — lắp đặt trước khi đổ bê tông, tạo mạng lưới ô chia kiểm soát trên toàn bộ màng Sikaplan® WP. Khi xảy ra rò rỉ ở bất kỳ thời điểm nào sau khi hoàn thành công trình, hệ thống cho phép kỹ sư xác định ô rò rỉ chính xác và bơm sửa chữa ngay từ bên ngoài — không đục phá, không gián đoạn hoạt động. Áp lực bơm lên đến 7 bar, kiểm nghiệm phù hợp Sika Injection®-306, -307 và -701. Chứng nhận ISO 9001.

Trong thi công hầm ngầm và kết cấu ngầm, ngay cả hệ thống màng chống thấm Sikaplan® WP được thi công hoàn hảo nhất cũng có thể bị hư hỏng cục bộ trong quá trình đổ bê tông — do vật sắc nhọn, va chạm cơ học, hoặc lún lệch vi phân của nền sau khi hoàn thành. Với công trình ngầm truyền thống không có hệ thống bơm dự phòng, chủ đầu tư phải đối mặt với bài toán cực kỳ tốn kém: không thể xác định chính xác vị trí rò rỉ và không thể sửa chữa mà không đục phá bê tông bảo vệ. Chi phí sửa chữa theo phương pháp đục phá thường gấp 5–20 lần chi phí lắp đặt hệ thống bơm dự phòng từ đầu.

Sikaplan® WP Control Injection System giải quyết bài toán này theo triết lý “phòng từ xa — sửa từ ngoài”: hệ thống chia toàn bộ diện tích màng chống thấm thành các ô chia độc lập (compartments) bằng cách kết hợp băng cản nước và lắp đặt mạng lưới cổng bơm tại từng ô. Mỗi ô chia là một đơn vị kiểm soát độc lập — nếu một ô bị rò rỉ, nước chỉ vào ô đó chứ không lan sang ô kế bên. Kỹ sư bảo trì có thể xác định chính xác ô nào đang rò bằng cách kiểm tra áp lực tại từng cổng bơm, sau đó bơm vật liệu chống thấm Sika Injection® vào đúng ô đó để bịt kín — tất cả thực hiện từ bên ngoài qua hộp chờ đã được trám sẵn, trong khi công trình vẫn hoạt động bình thường.

Đây là lý do Sikaplan® WP Control Injection System trở thành yêu cầu bắt buộc trong hầu hết các tiêu chuẩn thiết kế hầm ngầm châu Âu và ngày càng được các tư vấn thiết kế tại Việt Nam đưa vào chỉ định cho các dự án hạ tầng trọng điểm — sân bay, metro, đường hầm cao tốc và các công trình ngầm chiến lược khác.

• ▸ Ô chia kiểm soát độc lập (compartment zoning) — Mỗi ô chia là đơn vị kín nước riêng biệt: rò tại ô nào — chỉ ô đó bị ảnh hưởng, không lan rộng; chi phí sửa chữa giảm tối thiểu 80% so với không có hệ thống này
• ▸ Chịu áp lực bơm lên đến 7 bar — Ống bơm PU và toàn bộ đầu nối trong hệ thống được thiết kế chịu 7 bar — đủ áp lực để đẩy vật liệu acrylic thấm vào mọi khe hở vi mô trong màng và bê tông
• ▸ Bơm sửa chữa bất cứ lúc nào sau khi hoàn thành — Cổng bơm được bảo vệ và duy trì sẵn sàng 24/7: 6 tháng, 5 năm, hay 15 năm sau khi đổ bê tông vẫn có thể bơm ngay khi phát hiện rò rỉ
• ▸ Đế bơm hàn nhiệt đồng nhất với màng PVC — Không tạo điểm yếu tại vị trí lắp đế bơm: mối hàn nhiệt giữa đế PVC và màng Sikaplan® WP tạo liên kết kín nước hoàn toàn, không dùng keo dán hay bu lông xuyên màng
• ▸ Mật độ 5–6 đế bơm / ô chia — Đảm bảo vật liệu bơm phân phối đủ và đồng đều trong từng ô, bịt kín hoàn toàn mọi điểm rò vi mô trong phạm vi ô đó
• ▸ 3 phương án bịt đầu ống linh hoạt — Phù hợp mọi giai đoạn: chống bụi thi công (Type 1, không áp lực), bơm áp lực thông thường (Lock Connection Cap 6mm), bơm áp lực rất lớn (Lock Cap 6mm + Connection Piece)
• ▸ Kiểm nghiệm tương thích Sika Injection®-306, -307, -701 — Bộ 3 vật liệu acrylic chống thấm gốc nước của Sika đã được xác nhận tương thích hoàn toàn với hệ thống ống bơm PU
• ▸ Hệ thống phụ kiện đồng nhất — không thay thế tuỳ tiện — Mỗi cấu phần (đế, ống, đầu nối, cap, injection piece) được thiết kế và kiểm nghiệm làm việc đồng bộ; thay thế bằng phụ kiện không phù hợp sẽ vô hiệu hoá toàn bộ ô chia đó
• ▸ Chứng nhận ISO 9001 — hệ thống quản lý chất lượng — Toàn bộ quy trình sản xuất và kiểm tra chất lượng tuân thủ ISO 9001, phù hợp yêu cầu hồ sơ dự thầu dự án hạ tầng nhà nước và quốc tế

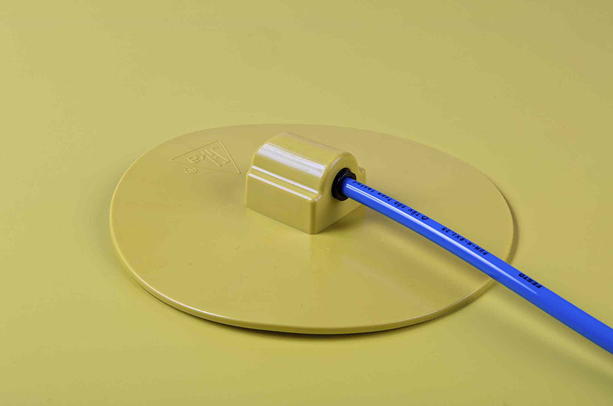

Đĩa PVC có lỗ bơm trung tâm — hàn nhiệt trực tiếp lên bề mặt màng Sikaplan® WP. Gắn 5–6 cái trên mỗi ô chia. Lỗ bơm kết nối với ống bơm PU bên trên. Phần đế PVC hoà nhập hoàn toàn với màng chống thấm sau khi hàn nhiệt, không tạo điểm yếu tại vị trí lắp đặt.

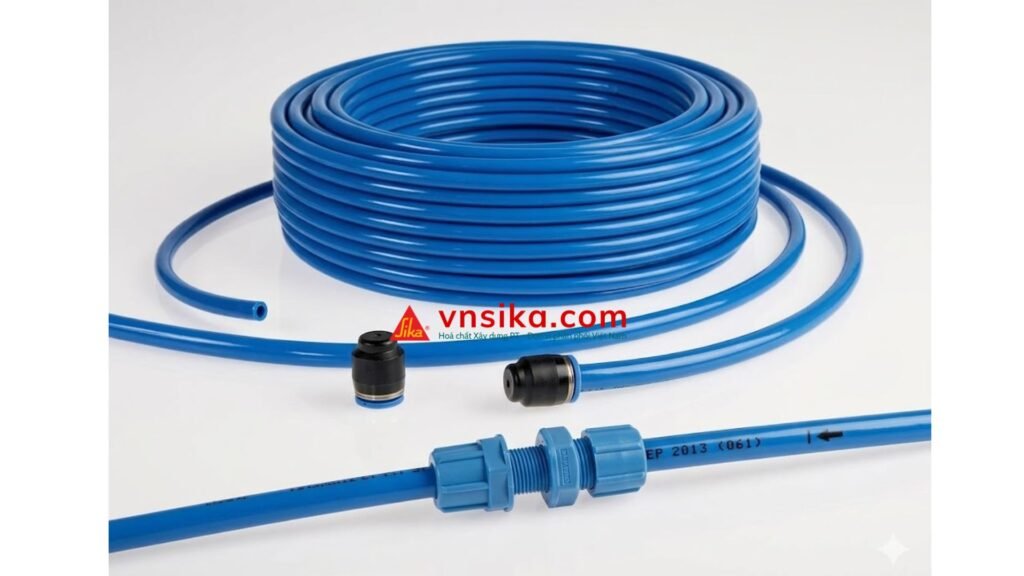

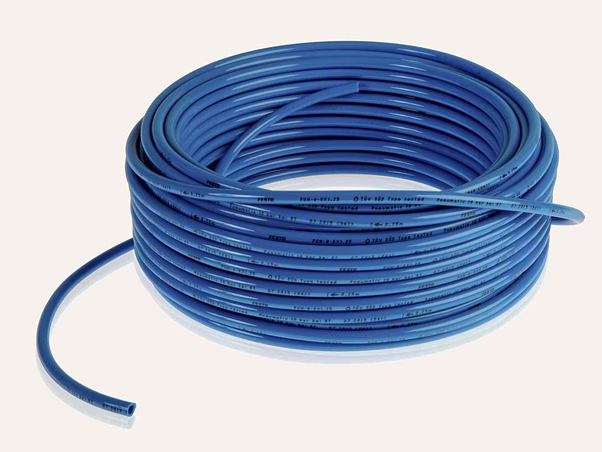

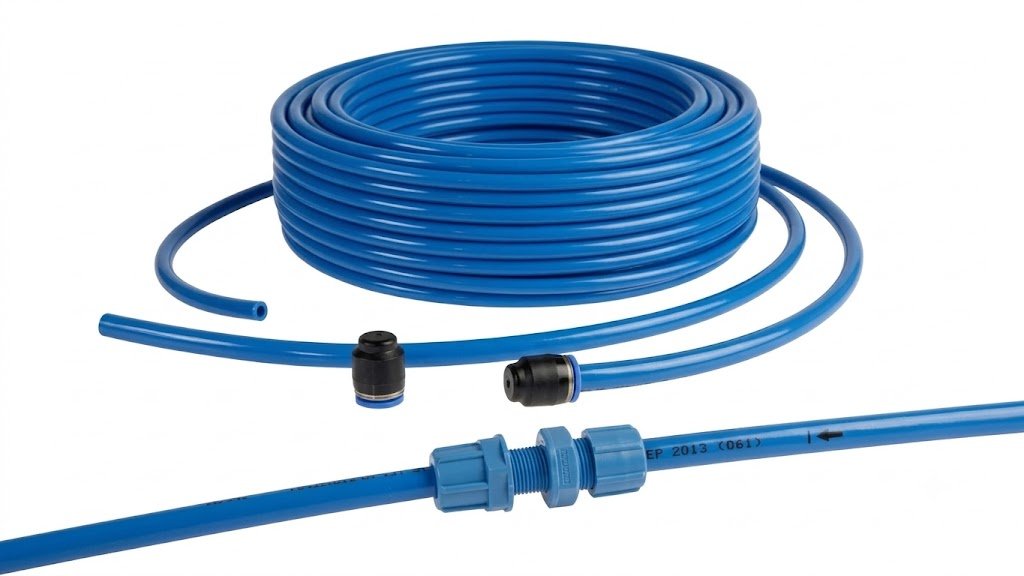

Ống dẫn vật liệu bơm từ đế bơm ra hộp chờ bên ngoài. Vật liệu PU (Polyurethane) chịu được tất cả các vật liệu bơm Sika® gốc acrylic. Chịu áp lực bơm lên đến 7 bar. Cố định dọc thanh thép kết cấu bằng dây buộc nhựa. Dẫn hướng từ đế bơm trong hầm đến hộp chờ tiếp cận từ bên ngoài.

Kết nối các đoạn ống bơm PU với nhau khi cần nối dài. Chịu áp lực lên đến 7 bar, tương thích hoàn toàn với ống Control Tube. Có các phương án đầu nối thay thế khác tùy yêu cầu dự án. Kết nối chắc chắn, không rò rỉ tại điểm nối dưới áp lực bơm cao.

Đầu tiếp hợp chuyên dụng để nối ống bơm vào máy bơm áp lực khi kích hoạt bơm sửa chữa. Chịu áp lực lên đến 7 bar. Dùng khi tiến hành bơm thực tế — không lắp thường trực tại hộp chờ (chỉ lắp khi bơm). Đầu nối này đảm bảo kín tuyệt đối giữa ống và máy bơm tại áp lực cao.

✓ KHUYẾN NGHỊ DÙNG CHO

• ▸ Tầng hầm công trình dân dụng và thương mại — Trung tâm thương mại, văn phòng, chung cư cao tầng có tầng hầm nhiều tầng dưới mực nước ngầm cao

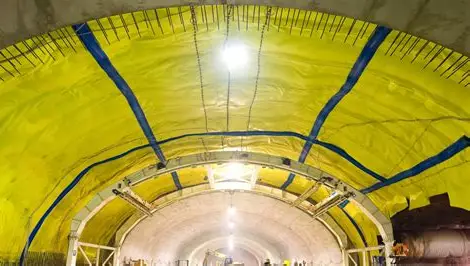

• ▸ Đường hầm giao thông và hầm ngầm đô thị — Hầm đường bộ, hầm đường sắt, metro, hầm chui dân sinh cần bảo trì lâu dài mà không ngừng hoạt động
• ▸ Hầm kỹ thuật và cống ngầm hạ tầng — Hầm đặt cáp điện, cáp viễn thông, ống nước, buồng van ngầm trong các hạ tầng đô thị và công nghiệp
• ▸ Công trình ngầm chiến lược và trọng điểm — Nhà ga sân bay, trung tâm dữ liệu ngầm, kho lưu trữ chiến lược, hầm trú ẩn dân sự
• ▸ Bể ngầm và bể chứa kỹ thuật — Bể nước sạch ngầm, bể thu gom nước mưa, bể điều tiết lũ đô thị ngầm
• ▸ Mọi công trình ngầm dùng hệ màng Sikaplan® WP — Control Injection System là phụ kiện kỹ thuật tiêu chuẩn của hệ Sikaplan® WP, nên tích hợp vào mọi dự án có yêu cầu bảo trì chống thấm dài hạn

✗ KHÔNG KHUYẾN CÁO / GIỚI HẠN

• ✗ Màng chống thấm không phải gốc PVC-P — Đế bơm được thiết kế hàn nhiệt với PVC; không tương thích với màng bitum, màng EPDM hay màng Bentonite
• ✗ Bơm vật liệu gốc epoxy hoặc PU — Tuyệt đối không bơm epoxy hay PU — làm hỏng ống PU và tắc nghẽn hệ thống vĩnh viễn; chỉ dùng vật liệu gốc acrylic Sika
• ✗ Sửa chữa khẩn cấp rò rỉ đang diễn ra mạnh — Hệ thống không thể dừng dòng chảy mạnh; với rò rỉ hoạt động lớn, cần dùng SikaShield® hay SikaFix® trước
• ✗ Thêm vào công trình đã hoàn thành — Đây là hệ thống lắp trước khi đổ bê tông; không thể bổ sung sau khi bê tông đã đổ xong
• ✗ Thi công khi nhiệt độ <+5°C mà không có biện pháp đặc biệt — Hàn nhiệt đế bơm và vật liệu bơm gốc acrylic đều yêu cầu nhiệt độ tối thiểu +5°C

SÂN BAY QUỐC TẾ LONG THÀNH

Cung cấp hệ thống Sikaplan® WP đầy đủ — bao gồm Control Injection System — cho tầng hầm kỹ thuật, đường hầm đi bộ nối liên nhà ga và hầm kỹ thuật ngầm đặt hệ thống cáp điện, cáp viễn thông và ống phòng cháy. Yêu cầu bảo trì không gián đoạn hoạt động là yếu tố bắt buộc chọn hệ thống Control Injection.

CAO TỐC CA MAU – CÁI NƯỚC

Cung cấp hệ thống Control Injection cho các hầm chui dân sinh và cống hộp kỹ thuật dọc tuyến. Điều kiện mực nước ngầm rất cao tại ĐBSCL — rủi ro rò rỉ sau thi công lớn — làm Control Injection System trở thành yêu cầu thiết kế bắt buộc của tư vấn giám sát quốc tế.

CAO TỐC BẮC – NAM (NHIỀU GÓI)

Tư vấn và cung cấp hệ thống cho các hầm chui cần đáp ứng yêu cầu bảo trì 30–50 năm mà không thể đục phá kết cấu — tiêu biểu tại các hầm chui dưới đường sắt hiện hữu và các nút giao lập thể quan trọng.

SÂN BAY CÀ MAU — NÂNG CẤP

Cung cấp hệ thống chống thấm ngầm tổng thể cho hầm kỹ thuật điện và các buồng van ngầm mới xây dựng trong giai đoạn nâng cấp. Hệ Control Injection đảm bảo đội bảo trì sân bay có thể sửa chữa chống thấm mà không ngừng khai thác đường cất hạ cánh.

• ▸ Sau khi tháo ván khuôn, kiểm tra toàn bộ hộp chờ còn đủ và dễ tiếp cận
• ▸ Thổi khí nén nhẹ vào từng ống để kiểm tra thông thoáng — không bị bít tắc bởi vữa bê tông
• ▸ Lập bản vẽ as-built ghi vị trí chính xác từng hộp chờ và ô chia tương ứng
• ▸ Bàn giao hồ sơ hộp chờ đầy đủ cho đội bảo trì chủ đầu tư trước khi nghiệm thu
• ▸ Đảm bảo thông gió đầy đủ trong không gian ngầm khi tiến hành bơm sửa chữa

• ▸ Ống bị tắc sau đổ bê tông: Không bịt đầu ống bằng Type 1 trước khi đổ — vữa chui vào tắc ống
• ▸ Ống bị cắt đứt: Dùng dây kim loại buộc ống — thay bằng dây nhựa hoàn toàn
• ▸ Không tìm được hộp chờ: Không ghi nhãn và lập bản vẽ as-built — bắt buộc lập hồ sơ đầy đủ
• ▸ Bơm không hiệu quả: Dùng vật liệu không phải acrylic — tuyệt đối chỉ dùng Sika Injection®-306/307/701

→ Tích hợp Sikaplan® WP + Tape-200 + Control Injection System ngay từ giai đoạn thiết kế. Chi phí tăng thêm <5% tổng gói chống thấm nhưng giảm rủi ro bảo trì 30–50 năm về sau xuống còn gần như bằng 0.

→ Nếu đã có Control Injection: kích hoạt bơm Sika Injection®-306 vào ô rò — sửa chữa trong <1 ngày. Nếu không có: phải đục phá bê tông và tốn kém hơn nhiều.

→ Sân bay, metro, trung tâm dữ liệu — nơi không thể ngừng hoạt động: Control Injection System là tiêu chuẩn thiết kế bắt buộc, không phải lựa chọn. Liên hệ Hoá chất PT để tư vấn hồ sơ chỉ định.
