ĐỊA KỸ THUẬT GEOQUEST // TƯỜNG CHẮN MSE — MẶT LƯỚI THÉP
Giải pháp tường chắn đất có cốt (MSE) dùng mặt lưới thép hàn mạ kẽm nhẹ, kết hợp dải thép độ bám cao hoặc lưới thanh thép hàn làm cốt gia cường. Lắp đặt nhanh, không cần thiết bị nâng hạng nặng — phù hợp tường chắn vĩnh cửu & tạm thời, mố cầu phân kỳ thi công, nền tảng công nghiệp, rào chống đá rơi/tuyết lở năng lượng cao.
CỐT HA STRIP / WIRE BAR MAT
TUỔI THỌ 75–100+ NĂM*
VĨNH CỬU & TẠM THỜI
NHẸ — KHÔNG CẦN THIẾT BỊ NÂNG
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
*Tuổi thọ thiết kế theo điều kiện mạ kẽm/môi trường giả định, do kỹ sư Geoquest tính riêng theo dự án — không phải hạn sử dụng vật liệu đóng gói.
Hãy liên hệ ngay để được tư vấn nhanh nhất!
ĐỊA KỸ THUẬT GEOQUEST // TƯỜNG CHẮN MSE MẶT LƯỚI THÉP
Terratrel®
Tường chắn đất có cốt (MSE) mặt lưới thép hàn — nhẹ, lắp nhanh, dùng được cho cả công trình vĩnh cửu và tạm thời.
CỐT HA STEEL STRIP / WIRE BAR MAT
EUROCODE 7 / AASHTO LRFD
ASTM A123 (MẠ KẼM)
Các dự án mố cầu phân kỳ thi công, nền tảng công nghiệp/mỏ hay tường chắn tạm trên công trường thường gặp cùng một bài toán: cần giữ đất ổn định nhanh, không có sẵn thiết bị nâng hạng nặng để lắp panel bê tông đúc sẵn. Terratrel® giải quyết đúng bài toán này — hệ tường đất gia cố cơ học (MSE) dùng các mảng lưới thép hàn nhẹ làm mặt tường, liên kết với dải thép độ bám cao (HA steel strip) hoặc lưới thanh thép hàn (welded wire bar mat) cắm sâu vào khối đất đắp chọn lọc phía sau — vận chuyển và lắp đặt bằng tay hoặc thiết bị nhỏ, không cần cần cẩu. Giải pháp được cung cấp đến dự án bởi Hoá chất Xây dựng PT — đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & thi công trọn gói tại Việt Nam, toàn quốc.
*Theo điều kiện mạ kẽm thiết kế cho dự án cụ thể; tường tạm dùng thép đen có tuổi thọ ngắn hơn theo yêu cầu công trình.
TÍNH NĂNG CỐT LÕI
TERRATREL®
Terratrel® là giải pháp nhẹ (lightweight) để xây dựng kết cấu đất ổn định cơ học (MSE) bằng mặt tường lưới thép hàn bền chắc. Khối đất đắp chọn lọc phía sau lưới được đầm chặt theo từng lớp, liên kết cấu trúc với dải thép độ bám cao (HA steel strip) hoặc lưới thanh thép hàn (welded wire bar mat) — tạo nên một khối Reinforced Earth® hoàn chỉnh, chịu được tải trọng lớn, dung sai lún & biến dạng tốt, vận hành tương đương các tường mặt panel bê tông đúc sẵn nhưng nhẹ hơn nhiều và không cần thiết bị nâng hạng nặng để lắp đặt.
✓ TÍNH NĂNG NỔI BẬT
- ▸ Mặt lưới thép hàn nhẹ — vận chuyển, bốc xếp và lắp đặt bằng tay hoặc thiết bị nhỏ, không cần cần cẩu hạng nặng như panel bê tông.
- ▸ Dùng cho cả tường vĩnh cửu & tạm thời — phù hợp cả mố cầu kiên cố và tường chắn phân kỳ thi công cần dỡ bỏ sau.

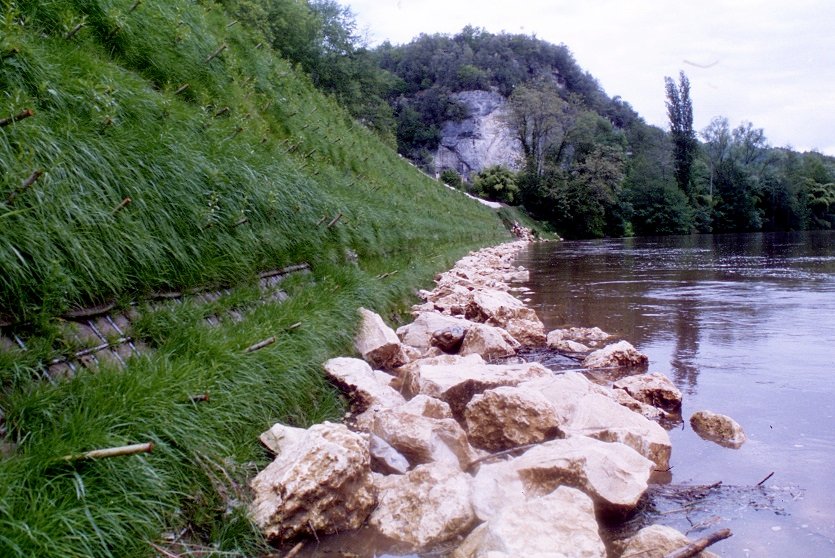

- ▸ Phù hợp tường dốc & tường đứng — linh hoạt theo mặt cắt thiết kế của dự án.
- ▸ Dung sai lún & biến dạng tốt — nhờ cơ chế tương tác đất–cốt mềm dẻo của hệ Reinforced Earth®, không “cứng giòn” như kết cấu bê tông/thép độc lập.
- ▸ Chịu đa va đập năng lượng cao — khi cấu hình làm rào chống đá rơi/tuyết lở, kết cấu kiểm soát được nhiều lần va đập liên tiếp.

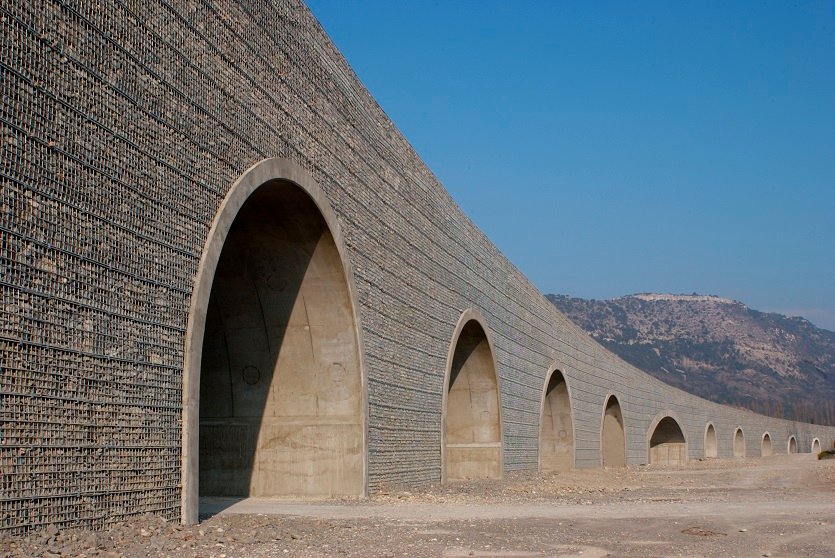

- ▸ Tùy chọn lớp ốp đá kiến trúc (150–250 mm) phía sau mặt lưới + vải địa phân cách — cho hoàn thiện thẩm mỹ kiểu đá tự nhiên trên công trình vĩnh cửu.
TÍNH NĂNG KHÔNG CÓ
(tránh hiểu sai)
- ✗ Không phải lớp chống xói mòn bề mặt mái dốc rời (đó là vai trò của TRM/TerraGreen).
- ✗ Không thay thế chống thấm chuyên dụng — cần màng GCL/HDPE riêng nếu yêu cầu kín nước tuyệt đối.
- ✗ Không có sẵn hoàn thiện thẩm mỹ panel bê tông đúc sẵn nếu không bổ sung lớp ốp đá kiến trúc tùy chọn.
- ✗ Không “lắp xong là dùng được” mà bỏ qua hồ sơ thiết kế — cấu hình cốt, mật độ lớp, mạ kẽm/thép đen do kỹ sư Geoquest tính riêng theo tải trọng & tuổi thọ yêu cầu của từng dự án.
Giải pháp tường chắn MSE mặt lưới thép nhẹ, thay thế panel bê tông đúc sẵn ở những công trình ưu tiên tốc độ thi công, tải vận chuyển nhẹ, hoặc nhu cầu tạm thời/phân kỳ — từ mố cầu, nền công nghiệp đến rào chống đá rơi năng lượng cao.
DÙNG CHO & KHÔNG KHUYẾN CÁO
✓ DÙNG CHO

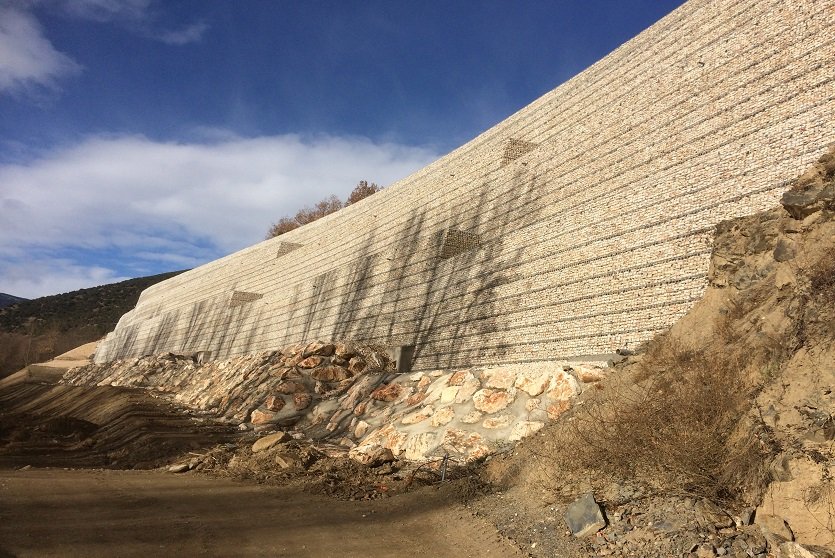

- ▸ Tường chắn vĩnh cửu & tạm thời, mặt dốc hoặc mặt đứng theo thiết kế.
- ▸ Mố cầu, tường cánh — đặc biệt thi công phân kỳ: nâng cao độ một bên, giữ lưu thông phía bên kia, sau đó hoàn thiện phần còn lại.
- ▸ Nền tảng đắp tải trước tạm thời (preload embankment) để gia tốc lún nền móng trước khi xây công trình chính.

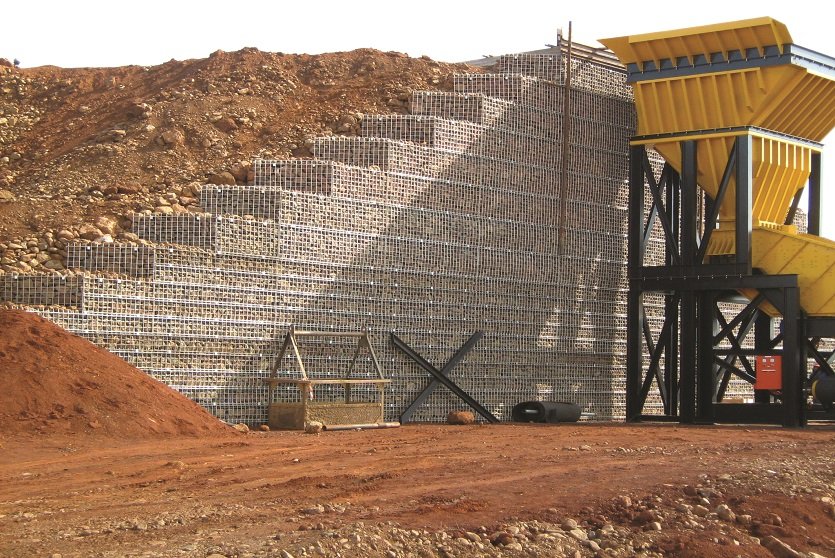

- ▸ Môi trường công nghiệp: tường hố nghiền (crusher pocket), nền tảng công nghiệp, tường cổ hầm (tunnel collar), bãi khai khoáng.
- ▸ Rào chống đá rơi & tuyết lở (rockfall/avalanche barrier) — kết cấu kiểm soát đa va đập năng lượng cao.

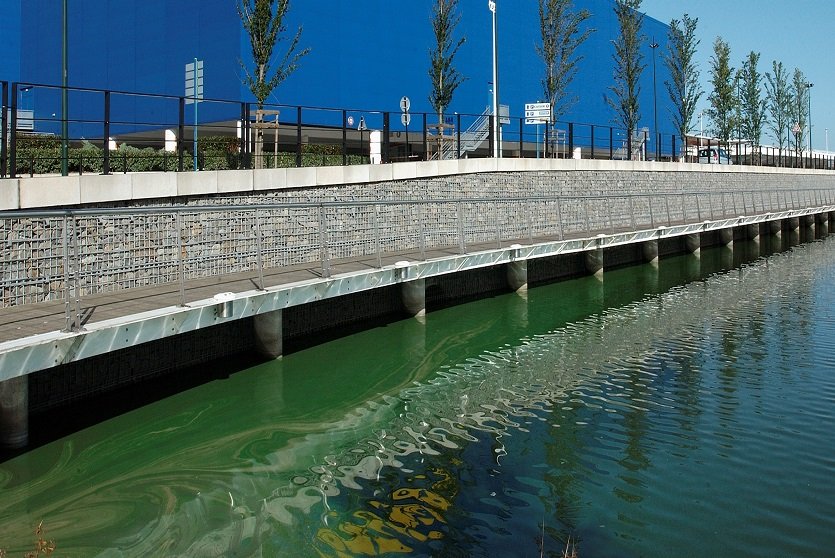

- ▸ Cảnh quan, sân thượng đô thị & dân dụng — thay thế bê tông với chi phí và tốc độ thi công cạnh tranh hơn.
✗ KHÔNG KHUYẾN CÁO
- ✗ Vị trí cần hoàn thiện kiến trúc panel bê tông ngay từ đầu mà chủ đầu tư không muốn cộng thêm lớp ốp đá kiến trúc tùy chọn.
- ✗ Mái dốc chỉ cần chống xói mòn bề mặt, không có yêu cầu chịu lực kết cấu → dùng TRM/TerraGreen® thay vì tường MSE.
- ✗ Vị trí cần chống thấm tuyệt đối (hồ chứa, bãi rác) → bổ sung màng GCL/HDPE chuyên dụng, không dựa vào mặt lưới.
- ✗ Thiết kế mà bỏ qua tính toán tải trọng/hệ số an toàn riêng dự án — luôn cần hồ sơ thiết kế của kỹ sư Geoquest.
CẤU TẠO HỆ & THÔNG SỐ NỀN
Đây là khung thông số nền của hệ Terratrel® — cấu hình thực tế (loại cốt, mật độ lớp, mạ kẽm/thép đen, mức năng lượng nếu dùng cho rào chống đá rơi) do kỹ sư Geoquest/PT tính riêng theo tải trọng, địa hình và tuổi thọ yêu cầu của từng dự án, không áp dụng một cấu hình cố định cho mọi công trình.
Welded Wire Bar Mat
(back-to-back)
AASHTO LRFD
AASHTO LRFD
ASTM A123
Cường độ kéo cốt gia cường ghi trên hồ sơ kỹ thuật là giá trị cực hạn theo thử nghiệm chuẩn — cường độ thiết kế dài hạn áp dụng hệ số suy giảm & hệ số an toàn riêng phần do kỹ sư Geoquest tính theo điều kiện đất đắp, tải trọng và tuổi thọ yêu cầu của dự án. Nguồn tham chiếu: Geoquest Group — tài liệu kỹ thuật Terratrel®, 2026.
ỨNG DỤNG ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
Với từng hạng mục dưới đây, Hoá chất Xây dựng PT đảm nhận trọn vẹn từ khảo sát hiện trường, đề xuất cấu hình kỹ thuật, cung ứng vật tư Geoquest đến thi công lắp đặt & nghiệm thu — không chỉ giao vật tư rồi dừng lại.
LẮP ĐẶT TƯỜNG
TERRATREL® TỪNG LỚP
Quy trình dưới đây do đội kỹ thuật thi công trực tiếp của Hoá chất Xây dựng PT thực hiện hoặc giám sát tại công trình — một phần trong dịch vụ thi công trọn gói giải pháp địa kỹ thuật Geoquest, không dừng lại ở việc giao vật tư đến công trình.
DỰNG MẢNG LƯỚI MẶT TƯỜNG
Lắp các mảng lưới thép hàn theo cao trình từng lớp, định vị tạm bằng thanh chống/giá đỡ phía sau theo bản vẽ thi công.
LIÊN KẾT CỐT & ĐẦM ĐẤT ĐẮP
Kết nối dải thép HA hoặc lưới thanh thép hàn vào mặt lưới, rải đất đắp chọn lọc theo lớp (thường 300–500 mm/lớp), đầm chặt đạt độ chặt yêu cầu trước khi lên lớp tiếp theo.
HOÀN THIỆN KIẾN TRÚC (TÙY CHỌN)
Với công trình vĩnh cửu cần thẩm mỹ, thi công thêm cột đá ốp 150–250 mm phía trước mặt lưới, có vải địa phân cách chống xói & tránh UV cho lớp sau.
NGHIỆM THU TỪNG GIAI ĐOẠN
Kiểm tra liên kết cốt, độ chặt đất đắp, cao trình mặt tường theo từng lớp — đặc biệt quan trọng với tường phân kỳ thi công mố cầu (nghiệm thu giai đoạn 1 trước khi chuyển tải giao thông).
Bảo quản lưới thép & cốt nơi khô ráo trước khi lắp để tránh hư hại lớp mạ kẽm. Trang bị PPE đầy đủ khi thi công gần cao trình giao thông đang lưu thông.
Đầm đất đắp không đạt độ chặt thiết kế là nguyên nhân hư hỏng phổ biến nhất của tường MSE. Với tường phân kỳ thi công mố cầu, luôn lập kế hoạch nghiệm thu trước khi chuyển giai đoạn tải trọng giao thông.
SO SÁNH & KHUYẾN NGHỊ
CHỌN ĐÚNG KIỂU MẶT TƯỜNG MSE
| Giải pháp | Mặt tường | Trọng lượng & lắp đặt | Dùng tốt nhất cho | Ưu / nhược |
|---|---|---|---|---|
| Terratrel® ⭐ | Lưới thép hàn | Nhẹ, không cần cần cẩu | Mố cầu phân kỳ, công nghiệp, rào chống đá rơi | Lắp nhanh, vĩnh cửu & tạm thời; cần thêm lớp đá ốp nếu muốn thẩm mỹ cao. |
| GeoTrel™ (lưới thép + cốt geosynthetic GeoStrap) | Lưới thép hàn | Rất nhẹ, dễ dỡ bỏ | Tường tạm chủ yếu, gia tải nền, mở rộng đường | Cốt geosynthetic không cần mạ kẽm; phù hợp công trình tạm hơn vĩnh cửu nặng tải. |
| Reinforced Earth® mặt panel bê tông đúc sẵn | Panel bê tông | Nặng, cần cần cẩu | Công trình vĩnh cửu cần thẩm mỹ cao ngay từ đầu | Hoàn thiện đẹp, đa dạng kiến trúc; chi phí vận chuyển/cẩu lắp cao hơn. |
| Tường bê tông trọng lực / đá hộc truyền thống | Khối đặc | Rất nặng, thi công lâu | Chiều cao thấp, không cần dung sai lún | Quen thuộc nhưng kém dung sai lún/biến dạng, tốn vật liệu & thời gian hơn MSE. |
KHUYẾN NGHỊ CHỌN THEO TÌNH HUỐNG
- ▸ Mố cầu phân kỳ thi công, không có thiết bị nâng hạng nặng: → Terratrel® mặt lưới thép.
- ▸ Tường tạm gia tải nền, sẽ dỡ bỏ sau: → GeoTrel™ cốt geosynthetic, không cần mạ kẽm.
- ▸ Công trình vĩnh cửu cần thẩm mỹ panel bê tông ngay: → Reinforced Earth® mặt panel đúc sẵn.
- ▸ Cần đồng thời tường chắn + rào chống đá rơi năng lượng cao: → Cấu hình Terratrel® kết hợp tư vấn kỹ thuật Geoquest →
CÂU HỎI THƯỜNG GẶP
VỀ TƯỜNG CHẮN TERRATREL®
CẦN TƯỜNG CHẮN MSE
LẮP NHANH, KHÔNG CẦN CẨU?
Gửi mặt cắt tường, chiều cao, tải trọng & tiến độ dự án — kỹ sư Hoá chất PT sẽ tư vấn cấu hình cốt, mạ kẽm/thép đen, lớp ốp kiến trúc (nếu cần) và báo giá Terratrel® trong 2 giờ làm việc.
Cung cấp đến dự án bởi Hoá chất Xây dựng PT — Đơn vị nhập khẩu, phân phối vật tư địa kỹ thuật Geoquest & cung cấp dịch vụ thi công trọn gói giải pháp địa kỹ thuật tại Việt Nam, toàn quốc.
