Sikagard® AWB 661 là hệ nhũ tương acrylic phân tán trong nước, đóng rắn bằng cơ chế bay hơi nước để tạo thành màng đàn hồi liên tục, không mối nối. Sau khi thi công 1–2 lớp đạt tổng độ dày khô (DFT) khoảng 280 µm, màng vừa ngăn nước lỏng xâm nhập tuyệt đối vừa vẫn kiểm soát được tốc độ thoát hơi ẩm ở mức thấp — giúp kết cấu tường “thở” có kiểm soát thay vì bị bịt kín hoàn toàn như một số màng gốc bitum truyền thống.

✓ TÍNH NĂNG NỔI BẬT

• ▸ Chống thấm nước tuyệt đối — Water permeability = Nil theo BS EN 12390-8
• ▸ Kiểm soát hơi ẩm — WVTR <1.0 Perms theo ASTM E96, Method B
• ▸ Kín khí — Air permeance ~0.01 L/s·m² tại 75 Pa (ASTM E2178)
• ▸ Hỗ trợ hệ tường thoát nước — hiệu suất thoát nước >90% (ASTM E2273/METS IP-513)
• ▸ Đạt chuẩn phản ứng cháy Class A2-s1,d0 (EN 13501-1) & Class A (ASTM E84-25)
• ▸ Không dầu khoáng, không chất hoá dẻo — không giòn/nứt gãy theo thời gian
• ▸ VOC cực thấp <10 g/l (US EPA Method 24) — an toàn hơn khi thi công khu vực kín

✓ DÙNG CHO

• ▸ Lớp nền chắn khí-hơi ẩm-nước phía sau hệ EIFS/SikaWall®
• ▸ Phía sau lớp ốp gạch, siding, tấm kim loại (secondary moisture protection)
• ▸ Công trình dân dụng, thương mại, institutional cao tầng & thấp tầng
• ▸ Tường ngoài trên cấp (above-grade) mọi hướng, kể cả khu vực yêu cầu cấp chống cháy A2
• ▸ Mối nối/khe hở cửa sổ, cửa ra vào cần xử lý kín trước khi thi công toàn mặt

✗ KHÔNG KHUYẾN CÁO

• ✗ Kết cấu dưới cấp / tiếp xúc đất trực tiếp (below-grade)
• ✗ Bề mặt chịu ngâm nước liên tục — bể chứa, hồ bơi
• ✗ Thi công khi sắp mưa hoặc chưa có phương án che chắn
• ✗ Phơi thời tiết/UV quá 90 ngày trước khi lắp lớp ốp (theo điều kiện TDS gốc — tại Việt Nam nên rút ngắn, xem mục Q&A)

PHÙ HỢP

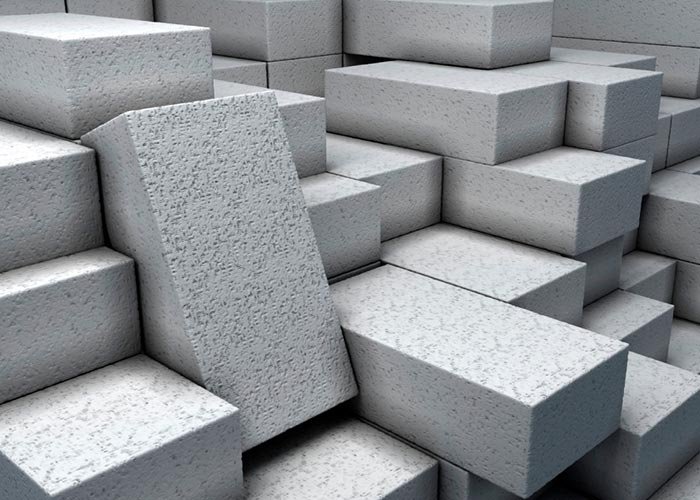

PHÙ HỢP

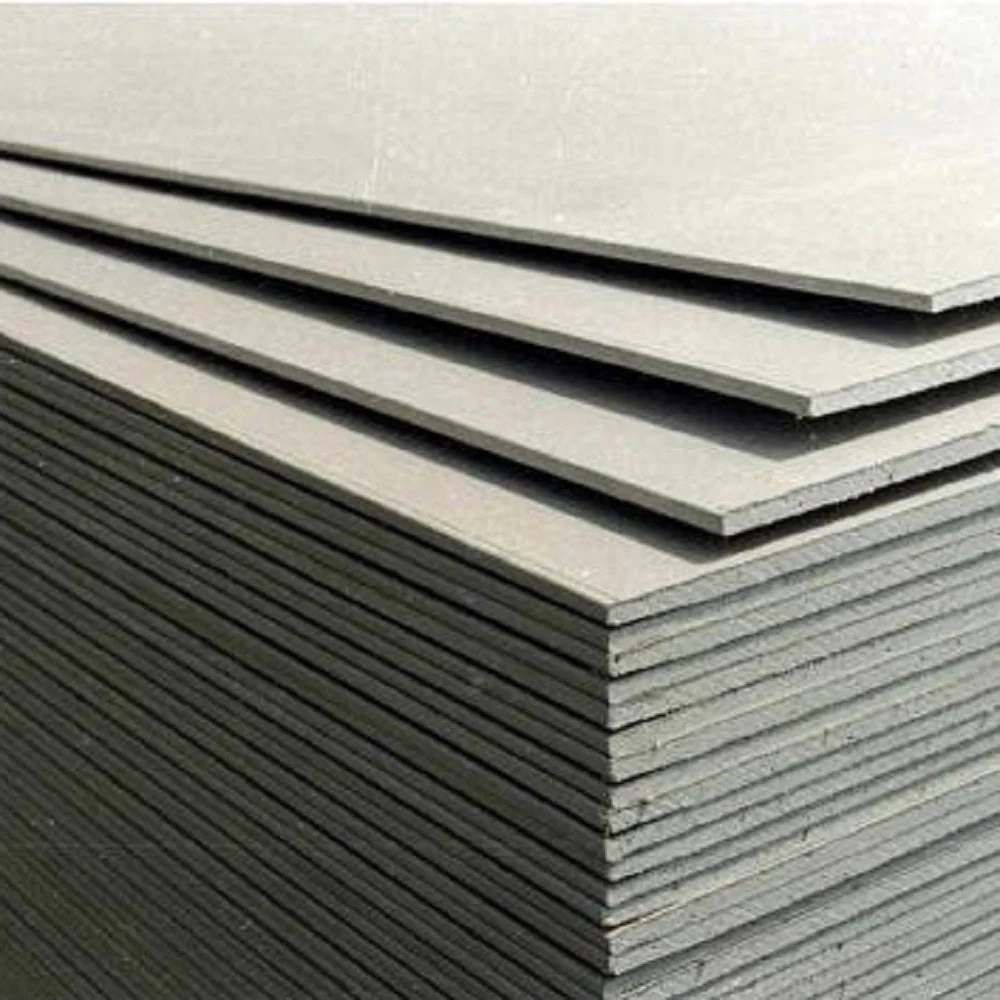

PHÙ HỢP

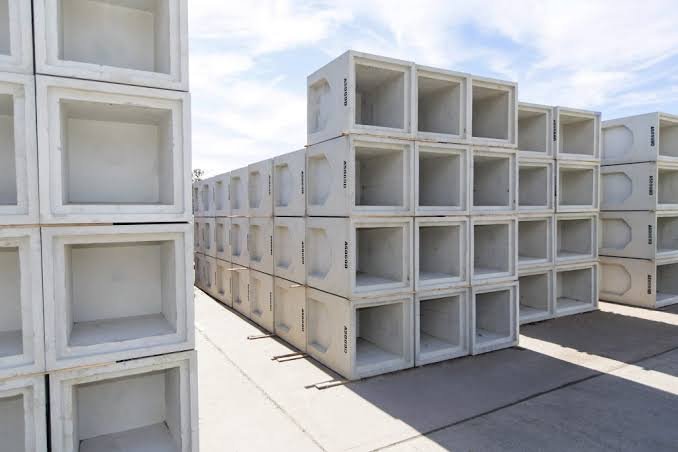

CHUẨN BỊ BỀ MẶT

Bề mặt khô, sạch, chắc, không dính hợp chất bảo dưỡng, chất tách khuôn, sơn cũ hoặc tạp chất. Bề mặt gồ ghề cần xử lý trước bằng Sikagard® AWB 661 FL để tạo mặt phẳng mịn, không rỗ/lỗ kim.

XỬ LÝ ĐIỂM YẾU

Góc cạnh, khe cửa sổ/cửa ra vào, mối nối tấm cement board cần phủ AWB 661 trước, gia cường bằng lưới sợi ướt (embedded fabric), đảm bảo bão hòa hoàn toàn, không bọt khí hay nếp gấp.

TRỘN

Khuấy đều bằng máy khoan và cánh khuấy sạch, không rỉ sét, tới khi đồng nhất. Tuyệt đối không pha loãng. Đậy nắp thùng khi không sử dụng.

THI CÔNG 2 LỚP

Lớp 1 ~190µm WFT (~0,28 kg/m²), để khô hoàn toàn, kiểm tra không bọt/lỗ kim, rồi phủ lớp 2 ~190µm WFT. Nếu nền đã xử lý phẳng, có thể thi công 1 lớp ~380µm WFT.

BẢO VỆ SAU THI CÔNG

Che chắn tránh mưa cho tới khi màng khô hoàn toàn. Không lắp hệ ốp/EIFS phía trên khi màng chưa khô hẳn.

Bảo quản nơi khô mát, đóng kín, +5°C đến +30°C, tránh nắng trực tiếp, nhiệt và ẩm. Kê pallet, không chồng pallet lên nhau. Hạn sử dụng 12 tháng kể từ ngày sản xuất trong bao bì kín.

Không dùng cho ứng dụng dưới cấp hoặc bề mặt ngâm nước. Giới hạn phơi thời tiết/UV tối đa 90 ngày trước khi lắp lớp ốp (theo điều kiện khí hậu Trung Đông ghi trong TDS gốc) — tại Việt Nam khí hậu nhiệt đới ẩm mưa nhiều, nên rút ngắn thời gian che phủ và liên hệ kỹ sư PT để có khuyến nghị theo từng vùng.
