Cánh quạt tuabin gió dài 60–100m, làm bằng composite sợi thủy tinh (GFRP — Glass Fiber Reinforced Polymer) hoặc carbon fiber, phải chịu hơn 60 triệu chu kỳ quay trong vòng đời 20–25 năm. Bề mặt cánh chịu mưa, bụi, cát, đá và tia UV liên tục — đặc biệt tại vùng cạnh trước (leading edge) nơi vận tốc bề mặt đạt 80–100 m/s.

SikaForce®-800 Blue / Red

Trám bề mặt, tái tạo airfoil profile — dùng sau khi kết cấu ổn định. Đóng rắn 2 phút, mài được 15–40 phút.

• ✅ Vết nứt bề mặt, leading edge erosion, pitting
• ✅ Non-sag ≤20mm, dễ mài, không bít nhám
• ✅ Cartridge 195ml — lý tưởng Rope Access
• ❌ Không phải keo kết cấu (structural adhesive)

SikaBiresin® CR910

Sửa chữa kết cấu composite sâu (delamination, fracture) bằng hand lay-up với sợi gia cường — phải làm TRƯỚC khi bả bề mặt.

• ✅ Delamination, structural crack, lightning damage
• ✅ Tg đạt yêu cầu trong 30 phút
• ✅ Vacuum-infusible, fiber wetting tốt đến 5°C
• ❌ Không dùng để tạo hình profile bề mặt

✓ TÍNH NĂNG CỐT LÕI

• ▸ Non-sag ≤ 20mm — giữ hình khi tạo airfoil profile, không chảy trước khi đóng rắn
• ▸ Bám dính tốt trên GFRP composite — không cần primer nhiều trường hợp
• ▸ Dễ mài, không bít giấy nhám (non-clogging) — giảm tiêu hao vật tư mài
• ▸ Tg 55°C — chịu nhiệt bề mặt cánh quạt lộ thiên nhiệt đới
• ▸ Tương thích LEP (Leading Edge Protection) và topcoat sơn hoàn thiện
• ▸ Cartridge 195ml nhỏ gọn — Rope Access / làm việc trên cao thuận tiện
• ▸ Cửa sổ ứng dụng: 5–40°C (Blue 5–30°C / Red >15–40°C)
• ⚠ Working time chỉ 2 phút — chuẩn bị bề mặt xong 100% TRƯỚC khi gắn mixer

TỐI ƯU ≤ 15°C

• ▸ Nhiệt độ TC: 5°C – 30°C
• ▸ Sanding time tại 5°C: 40 phút
• ▸ Sanding time tại 10°C: 20 phút
• ▸ Sanding time tại 15°C: 15 phút
• ▸ Phù hợp: Mùa đông Bắc Bộ · ban đêm · Tây Nguyên

XEM SẢN PHẨM BLUE →

TỐI ƯU >15°C — MẶC ĐỊNH VIỆT NAM

• ▸ Nhiệt độ TC: >15°C – 40°C
• ▸ Công thức tối ưu nhiệt độ cao — pot-life cân bằng
• ▸ Đóng rắn nhanh hơn khi trời nóng → mài sớm hơn
• ▸ Phù hợp: Mùa hè · miền Nam · miền Trung · nhiệt đới
• ▸ Lựa chọn MẶC ĐỊNH cho đội O&M điện gió Việt Nam

XEM SẢN PHẨM RED →

✓ TÍNH NĂNG NỔI BẬT

• ▸ Fiber wetting (thấm ướt sợi gia cường) xuất sắc xuống đến 5°C — thi công điều kiện lạnh
• ▸ Vacuum-infusible — linh hoạt: hand lay-up hoặc vacuum bag
• ▸ Direct curing — không chờ gel-time, đạt Tg yêu cầu trong 30 phút
• ▸ Mixpax packaging — bao bì định lượng sẵn, không lãng phí, zero mix-error
• ▸ 2 tốc độ hardener (fast/slow) — chọn theo nhiệt độ môi trường
• ▸ Phù hợp sửa chữa: delamination, fracture, lightning strike damage

XEM TRANG SẢN PHẨM CR910 →

ĐÁNH GIÁ HƯ HỎNG
Damage Assessment

Kiểm tra visual + tap test. Phân loại: bề mặt (surface) hay kết cấu (structural delamination)?

CHUẨN BỊ BỀ MẶT
Surface Preparation

Mài bỏ vùng hỏng. Feathering 50mm mỗi phía. Thổi bụi, lau dầu mỡ. Bề mặt khô sạch.

SỬA KẾT CẤU
Structural Repair (nếu cần)

SikaBiresin® CR910 — hand lay-up với sợi gia cường. Đạt Tg ≥30 phút. Xong rồi mới sang bước 4.

BẢ & PROFILE
Surface Filler

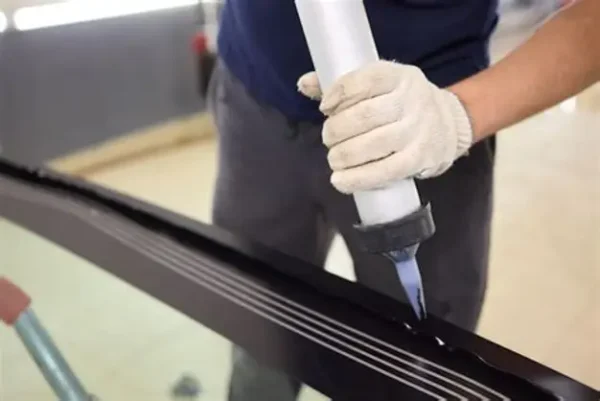

SikaForce®-800 Red/Blue — bơm từ cartridge, tạo hình profile trong 2 phút. Mài sau 15–40 phút.

HOÀN THIỆN
Finishing & LEP

Kiểm tra profile. Phủ LEP (Leading Edge Protection) hoặc sơn. Bịt kín bằng Sikaflex®-521 UV.

• ▸ Đeo găng tay nitrile + kính bảo hộ khi trộn PU/Epoxy
• ▸ Không TC khi mưa hoặc gió lớn (Rope Access)
• ▸ Lưu TDS + SDS trên công trường
• ▸ Hạn SD 15 tháng — kiểm tra trước khi dùng

• ✗ Tạo hình sau 2 phút — vật liệu đã cứng
• ✗ Dùng Red khi <15°C — đóng rắn sai tốc độ
• ✗ Bỏ qua CR910 — bả lên nền kết cấu yếu → bong sớm
• ✗ Không feathering đủ rộng → vết nối lộ sau sơn
