Keo methacrylate (MMA) hay còn gọi là keo acrylic kết cấu là công nghệ keo 2 thành phần trong đó Phần A (nhựa MMA/acrylic) và Phần B (chất đóng rắn) phản ứng hóa học tạo ra mối nối polymer bền vững. Điểm khác biệt lớn nhất so với PUR và Epoxy: MMA liên kết hóa học với nhiều bề mặt vật liệu mà không cần sơn lót đặc biệt — cơ chế bám dính một phần dựa trên thấm và liên kết hóa học với bề mặt nhựa/composite, không chỉ là lực cơ học.

SikaFast® MMA — kết dính đa vật liệu mà không cần sơn lót riêng trong phần lớn ứng dụng.

Phổ vật liệu rộng nhất

MMA dán tốt trên GRP, GFK, GFRP, thép, nhôm, inox, ABS, PC, PMMA, PA, POM, gỗ, gỗ dán, kính — hầu hết không cần primer. Một loại keo cho nhiều loại mối nối khác nhau trong cùng dây chuyền sản xuất.

Ít chuẩn bị bề mặt

So với PUR (cần primer cho composite bare) và Epoxy (cần mài nhám kỹ + thổi sạch), MMA thường chỉ cần làm sạch dầu mỡ bằng IPA/MEK. Giảm đáng kể thời gian và chi phí chuẩn bị trong sản xuất hàng loạt.

Đóng rắn nhanh ở nhiệt độ thường

Pot life 4–25 phút ở 23°C, đạt handling strength sau 20–60 phút — không cần gia nhiệt như keo epoxy 1K. Phù hợp sản xuất liên tục mà không cần lò sấy hay tủ ép nhiệt.

Cường độ kết cấu tốt

LSS 10–20 MPa — cao hơn đáng kể so với PUR panel sandwich (2–8 MPa), đủ cho phần lớn kết cấu phương tiện và thiết bị công nghiệp. Kết hợp elongation 30–150% chịu tải động và rung.

Phù hợp lắp ráp nhanh trong quy trình sản xuất có jig định vị. Tốc độ đóng rắn cao, thích hợp line sản xuất liên tục tốc độ vừa.

SikaFast®-555 là dòng cao cấp nhất trong nhóm MMA — LSS cao hơn (15–20 MPa), elongation tốt hơn, phù hợp mối nối kết cấu thật sự chịu lực. Ba grade pot life để chọn theo nhịp sản xuất.

✓ DÙNG CHO

✗ KHÔNG KHUYẾN CÁO

• ✗ Foam EPS/XPS diện tích lớn → PUR cluster 3.1
• ✗ LSS >20 MPa → SikaPower® Epoxy
• ✗ PE, PP, PTFE chưa xử lý bề mặt
• ✗ Nhiệt độ liên tục >80°C
• ✗ Không gian kín — mùi MMA, bắt buộc thông gió

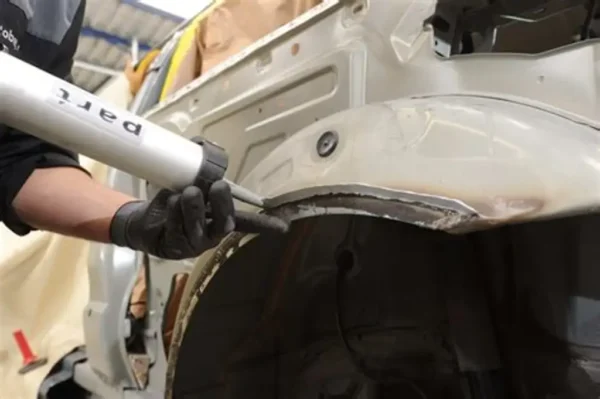

Ứng dụng ô tô — composite/nhựa/kim loại

Dán kim loại — ít sơ chế bề mặt

LÀM SẠCH BỀ MẶT

Lau sạch dầu mỡ, bụi bẩn và chất bôi trơn bằng IPA hoặc MEK. Để khô hoàn toàn trước khi bơm keo. Với kim loại: mài nhám nhẹ (P150–P220) nếu có lớp oxide dày. Với GRP/composite: không cần primer trong hầu hết trường hợp.

LẮP ĐẦU TRỘN & XẢ

Gắn đầu trộn tĩnh (static mixer) đúng cỡ theo TDS — MMA thường dùng đầu trộn ngắn hơn Epoxy. Xả bỏ 10cm đầu để đảm bảo tỉ lệ A:B đúng. Kiểm tra màu keo đồng đều và đặc trưng (thường xám hoặc trắng đục) trước khi thi công vào mối nối thật.

BƠM & LẮP RÁP

Bơm keo đều lên một bề mặt theo bead hoặc spread. Lắp ngay trong vòng 60% pot life — MMA gel nhanh, không điều chỉnh sau khi keo bắt đầu đặc. Chiều dày mối nối 0.3–1mm cho kết cấu, 1–3mm cho đa năng. Tránh bọt khí.

KẸP & ĐỢI HANDLING

Kẹp nhẹ hoặc cố định tạm (không cần áp lực cao như Epoxy). Handling strength sau 20–45 phút ở 23°C (tùy grade). Cường độ đầy đủ sau 24 giờ. Không cần gia nhiệt — đóng rắn hoàn toàn ở nhiệt độ thường.

Bảo quản 5–25°C, tránh nhiệt và ánh nắng. Hạn sử dụng 12 tháng. Bắt buộc thông gió tốt — MMA có hơi methyl methacrylate, ngưỡng TLV-TWA thấp. Dùng mặt nạ hơi khi thi công liên tục trong không gian hẹp. Găng tay nitrile (không dùng latex — MMA xuyên qua latex). Không hút thuốc gần khu vực thi công.

❌ Dán PE/PP chưa xử lý bề mặt → bám dính kém, bong sau vài ngày. ❌ Bề mặt có silicon/wax → mối nối không bám — phải loại bỏ hoàn toàn. ❌ Pot life qua → không điều chỉnh, keo đặc không còn chảy đều. ❌ Không xả đầu → tỉ lệ sai, keo không đóng rắn hoặc đóng rắn không đều. ❌ Không đeo găng tay → MMA gây kích ứng da, mẫn cảm theo thời gian.

Nếu LSS >20 MPa hoặc cần chịu nhiệt — nâng lên Epoxy kết cấu

Nếu cần độ giãn dài cao hơn hoặc panel sandwich foam

Hardener tra cứu và vật liệu composite nền được dán
