Sika MonoTop®-610| TÁC NHÂN KẾT NỐI VÀ BẢO VỆ CHỐNG ĂN MÒN CỐT THÉP DẠNG VỮA GỐC XI MĂNG
Liên hệ
SIKA MONOTOP®-610
là vữa một thành phần gốc xi măng polymer cải tiến có chứa silica fume, phục vụ hai vai trò kép: tác nhân kết nối trong hệ sửa chữa bê tông (1.5–2.0 kg/m²) và lớp bảo vệ chống ăn mòn cốt thép (2 lớp × 1mm). Cường độ nén ≥ 45 N/mm², bám dính ≥ 1.5 N/mm² sau 28 ngày. Là lớp nền bắt buộc trong hệ Sika MonoTop® trước khi thi công vữa sửa chữa.
- Một thành phần, chỉ thêm nước (20–22%) — trộn tay hoặc máy tốc độ thấp
- Chứa chất ức chế ăn mòn + tạo môi trường kiềm bảo vệ cốt thép
- Kháng thẩm thấu nước và clorua cao — phù hợp công trình ven biển, hầm
- Thi công bằng chổi, con lăn hoặc máy phun ướt — thời gian thi công 30 phút @27°C
- Đóng gói bao 5 kg, hạn dùng tối thiểu 6 tháng. Dùng kèm MonoTop®-615 HB / MonoTop®-618 VN
Thuộc hệ thống Sika MonoTop® — giải pháp sửa chữa bê tông toàn diện được chỉ định cho cầu, hầm, nhà máy, hạ tầng quan trọng.
Xem thêm tại hoachatpt.com
Hãy liên hệ ngay để được tư vấn nhanh nhất!
VAI TRÒ KÉP —
MONOTOP®-610 TRONG HỆ SIKA MONOTOP®
Vai trò 2: Bảo vệ chống ăn mòn cốt thép — 2 lớp × 1mm — “ướt trên khô”

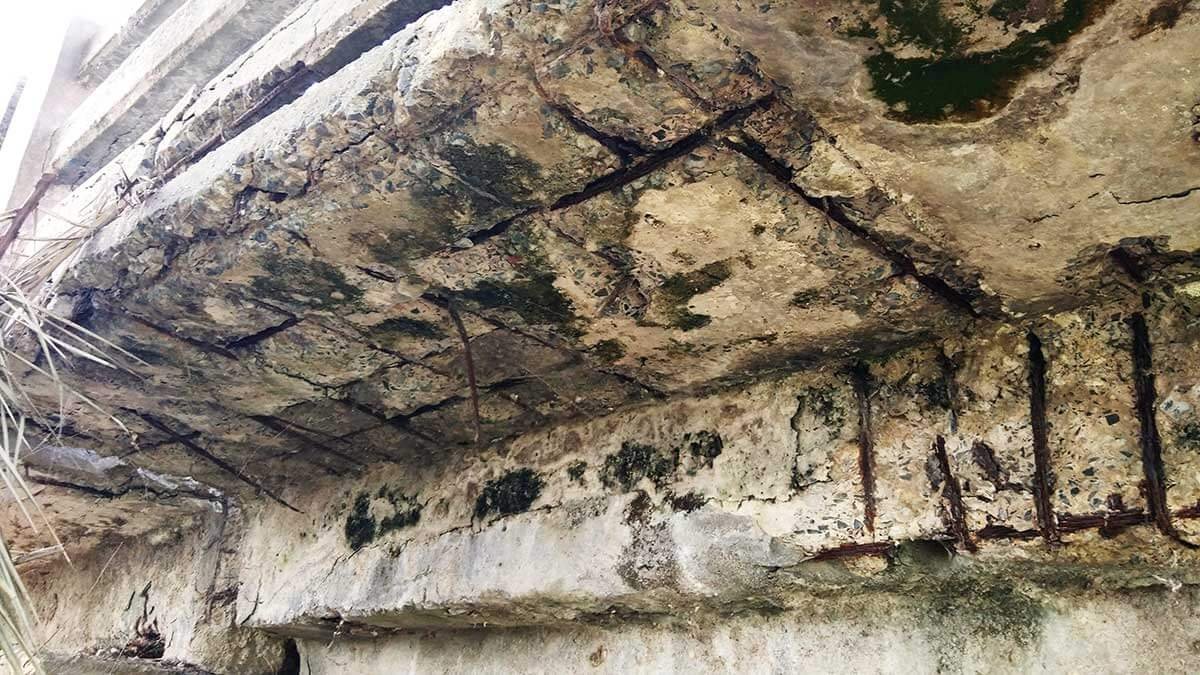

- ▸ Sửa chữa bê tông có cốt thép bị ăn mòn, lộ ra
- ▸ Bê tông hư hỏng do clorua (ven biển, hầm, cầu)
- ▸ Bất kỳ dự án nào dùng hệ Sika MonoTop® repair
- ▸ Yêu cầu bonding agent độc lập cho nền bê tông cũ
- ▸ Bảo vệ cốt thép mới trong kết cấu môi trường khắc nghiệt
Lineup MonoTop®: 610 (primer) → 615 HB / 618 VN (repair)
BẢO VỆ KÉP — KẾT NỐI VÀ ỨC CHẾ
CÔNG NGHỆ SILICA FUME + POLYMER
CHỨA CHẤT ỨC CHẾ ĂN MÒN
Thành phần ức chế ăn mòn tích hợp trong vữa tạo lớp bảo vệ thụ động trên bề mặt cốt thép — ngăn phản ứng điện hóa giữa ion clorua và thép. Đặc biệt hiệu quả trong môi trường biển và khu công nghiệp có hàm lượng clorua cao.
SILICA FUME — KHÁNG THẨM THẤU CAO
Silica fume lấp kín vi lỗ rỗng trong nền xi măng, tạo cấu trúc đặc chắc tối đa — hệ số thẩm thấu clorua thấp hơn bê tông thường hàng chục lần. Lớp phủ MonoTop®-610 trở thành hàng rào vật lý ngăn ion xâm nhập tiếp cận cốt thép.
CƯỜNG ĐỘ CƠ HỌC CAO
Cường độ nén ≥ 45 N/mm² và kéo khi uốn ≥ 4 N/mm² sau 28 ngày (ASTM C349/C109/C348) — vượt yêu cầu tối thiểu của hầu hết tiêu chuẩn sửa chữa kết cấu bê tông. Bám dính ~1.5 N/mm² đảm bảo liên kết bền giữa bê tông cũ và vữa sửa chữa mới.
KHÔNG NHẠY VỚI ĐỘ ẨM
Gốc xi măng polymer cho phép thi công trên bề mặt bê tông ẩm (SSD — bão hòa nước bề mặt khô) mà không ảnh hưởng chất lượng bám dính. Phù hợp điều kiện công trường thực tế Việt Nam — không cần chờ nền khô hoàn toàn.
LINH HOẠT THI CÔNG
Thi công bằng chổi, con lăn hoặc thiết bị phun ướt — linh hoạt với mọi quy mô công trình. Diện tích lớn dùng máy phun để đảm bảo đều và nhanh; cấu kiện nhỏ, góc cạnh phức tạp dùng chổi để kiểm soát chính xác chiều dày lớp phủ.
MÔI TRƯỜNG KIỀM BẢO VỆ THÉP
Vữa đóng rắn tạo pH cao (>12) xung quanh cốt thép — tái thiết lập môi trường kiềm ban đầu của bê tông, đặc trưng bảo vệ thụ động giữ cho thép không bị oxy hóa. Thay thế lớp kiềm đã bị clorua hoặc carbonation phá hủy.
- ✗ Dùng độc lập làm lớp hoàn thiện bề mặt — chỉ là lớp primer/bảo vệ
- ✗ Thêm nước vượt quá 22% — giảm cường độ và bám dính nghiêm trọng
- ✗ Bề mặt không đặc chắc, bong tróc — phải đục bỏ hoàn toàn trước
- ✗ Thi công khi nắng nóng, mưa hoặc gió lớn — mất nước sớm, nứt
TÌNH HUỐNG THỰC TẾ
KỸ SƯ & NHÀ THẦU HAY GẶP NHẤT

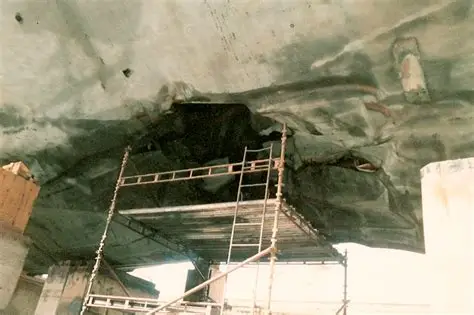

Dự án cao tốc Cà Mau – Cái Nước — các trụ cầu BTCT vùng ĐBSCL chịu môi trường nước lợ, hàm lượng clorua cao dẫn đến cốt thép bị ăn mòn, bê tông bong tróc. Quy trình sửa chữa: đục bỏ bê tông hư đến lớp cốt thép, phun cát làm sạch gỉ thép (Sa 2.5). Quét Sika MonoTop®-610 bảo vệ cốt thép 2 lớp × 1mm (4 kg/m² cốt thép). Ngay sau khi khô, quét thêm một lớp MonoTop®-610 làm bonding agent (~2 kg/m²) rồi thi công Sika MonoTop®-615 HB lấp đầy vết đục. Đạt bám dính 1.8 N/mm² kiểm tra pull-off.
Giai đoạn 1 sân bay Long Thành — các cấu kiện BTCT nhà ga và sân đỗ thi công trong điều kiện độ ẩm và nhiệt độ cao. Sau khi đổ bê tông, khu vực xử lý cốt thép lộ (cắt bu lông, cổ ống xuyên sàn): quét Sika MonoTop®-610 bảo vệ trực tiếp lên thép 2 lớp. Diện tích xử lý ước tính ~8.000 m² cốt thép lộ, tiêu thụ ~64.000 kg = 12.800 bao 5kg. Đây là tiêu chuẩn bắt buộc trong hồ sơ kỹ thuật công trình hạng A.
Nhà xưởng sản xuất chip bán dẫn tại VSIP Bắc Ninh — sàn đài móng BTCT 5.000 m² sau 3 năm xuất hiện vết nứt và lộ cốt thép do bê tông bảo vệ mỏng. Yêu cầu kỹ thuật: sửa chữa không làm gián đoạn sản xuất. Nhà thầu dùng Sika MonoTop®-610 làm bonding agent toàn bộ diện tích vết đục (định mức 1.5 kg/m², ~7.500 kg = 1.500 bao), sau đó vá bằng MonoTop®-618 VN. Hoàn thành trong 5 đêm, không ảnh hưởng ca sản xuất ban ngày.
Cầu cảng tiếp nhận tàu chở dầu tại Vũng Tàu — kết cấu BTCT trong vùng nước biển bị tấn công clorua mạnh theo chu kỳ thủy triều. Bảo trì 5 năm/lần: đục bỏ 20–30mm bê tông bị carbonation, làm sạch cốt thép. Sika MonoTop®-610 quét bảo vệ cốt thép (2 lớp × 1mm) rồi vữa MonoTop®R phục hồi lớp bảo vệ đạt chiều dày ban đầu. Giải pháp kéo dài tuổi thọ kết cấu thêm 20–25 năm so với không can thiệp.
TECHNICAL DATA SHEET
THÔNG SỐ ĐẦY ĐỦ THEO TDS SIKA
| Thông số | Giá trị | Ghi chú / Tiêu chuẩn |
|---|---|---|
| Gốc hóa học | Xi măng polymer cải tiến + Silica fume | 1 thành phần, chỉ thêm nước |
| Hình thức / Màu sắc | Bột / Màu xám | — |
| Đóng gói | Bao 5 kg | 5 kg bột → 2.8 lít vữa tươi |
| Tỷ lệ nước pha trộn | 20–22% (~1.0–1.1 lít/bao 5kg) | Không thêm nước quá liều — giảm cường độ |
| Khối lượng thể tích | Bột: ~1.15 kg/l / Vữa tươi: ~2.15 kg/l | — |
| Định mức — Bonding agent | 1.5 – 2.0 kg/m² | Tùy đặc trưng bề mặt nền bê tông |
| Định mức — BV cốt thép | ~2.0 kg/m²/lớp × 2 lớp = 4.0 kg/m² | Mỗi lớp dày ~1mm; phủ toàn bộ bề mặt cốt thép |
| Cường độ nén | ≥ 45 N/mm² sau 28 ngày | ASTM C349 / C109 |
| Cường độ kéo khi uốn | ≥ 4 N/mm² sau 28 ngày | ASTM C348 |
| Cường độ bám dính | ~1.5 N/mm² sau 28 ngày | ASTM D4541 |
| Thời gian thi công (pot life) | ~30 phút @27°C / 65% RH | Nhiệt độ cao hơn → ngắn hơn |
| Nhiệt độ thi công | Tối thiểu +6°C / Tối đa +40°C | Nhiệt độ môi trường và bề mặt |
| Hạn sử dụng | Tối thiểu 6 tháng | Kể từ ngày sản xuất, bao nguyên chưa mở |
| Điều kiện bảo quản | +5°C đến +35°C, khô ráo | Tránh ánh nắng, nhiệt độ và độ ẩm cao |
ASTM C348
ASTM D4541
Sika MonoTop® System
DỰ ÁN ĐÃ TRIỂN KHAI
VALIDATED PROJECTS
HƯỚNG DẪN THI CÔNG
& LƯU Ý QUAN TRỌNG
CHUẨN BỊ NỀN & CỐT THÉP
Đục bỏ toàn bộ bê tông hư hỏng đến lớp bê tông đặc chắc. Làm sạch cốt thép bằng phun chất mài mòn hoặc nước áp lực cao — loại bỏ hết gỉ, vảy thép, bê tông bám. Vệ sinh bề mặt bê tông, làm ẩm 2 giờ trước khi thi công. Bề mặt cần ở trạng thái ướt mờ (SSD) — tối mờ, không sáng bóng, không đọng nước.
TRỘN MONOTOP®-610
Đổ 1.0–1.1 lít nước sạch vào thùng sạch. Cho bột MonoTop®-610 vào nước và trộn bằng máy khuấy tốc độ thấp (<500 vpm) ít nhất 3 phút cho đến khi đạt độ sệt như hồ dầu, đồng nhất. Có thể trộn tay cho mẻ nhỏ. Chỉ trộn lượng dùng trong ~30 phút.
BẢO VỆ CỐT THÉP (nếu cần)
Dùng chổi quét hoặc thiết bị phun lớp đầu tiên lên toàn bộ bề mặt cốt thép, dày ~1mm (2.0 kg/m²). Sau khi kiểm tra bằng móng tay — lớp 1 khô cứng — quét lớp thứ hai cũng ~1mm. Chờ hoàn toàn khô trước khi thi công vữa sửa chữa (nguyên tắc “ướt trên khô”).
BONDING AGENT LÊN NỀN BÊ TÔNG
Dùng bàn chải sạch, con lăn hoặc máy phun quét một lớp mỏng MonoTop®-610 lên bề mặt bê tông ẩm (1.5–2.0 kg/m²), lấp đầy tất cả lỗ rỗng và hốc. Thi công vữa sửa chữa ngay khi lớp bonding agent còn ướt (nguyên tắc “ướt trên ướt”). Không để bonding agent khô trước khi thi công vữa sửa chữa.
VỮA SỬA CHỮA & BẢO DƯỠNG
Thi công ngay MonoTop®-615 HB hoặc MonoTop®-618 VN lên lớp bonding agent còn ướt. Sau khi sửa chữa hoàn tất, bảo dưỡng bằng cách giữ ẩm bề mặt 3–7 ngày. Tránh để nắng nóng, gió lớn làm mất nước sớm. Vệ sinh dụng cụ bằng nước ngay sau khi sử dụng.
- Bảo quản +5°C đến +35°C, bao nguyên chưa mở, khô ráo
- Hạn sử dụng tối thiểu 6 tháng kể từ ngày sản xuất
- Gốc xi măng kiềm — đeo găng tay và kính bảo hộ
- Vệ sinh dụng cụ bằng nước ngay sau khi dùng
- Vật liệu đóng rắn chỉ loại bỏ được bằng cơ học
- Để bonding agent khô trước khi phủ vữa: Bám dính kém, dễ tách lớp → Thi công vữa ngay khi còn ướt
- Thêm nước quá liều: Cường độ giảm mạnh → Chỉ dùng 1.0–1.1 lít/bao 5kg
- Chỉ quét 1 lớp BV cốt thép: Chiều dày không đủ 2mm → Bắt buộc 2 lớp, kiểm tra lớp 1 khô trước
- Nền có đọng nước: Loãng bonding agent → Thấm hút nước đọng trước khi thi công
CHỌN ĐÚNG LỚP TRONG HỆ THỐNG
SIKA MONOTOP® SỬA CHỮA BÊ TÔNG
| Sản phẩm | Vai trò | Định mức | Đặc điểm | |
|---|---|---|---|---|
| Sika MonoTop®-610 ⭐ | Bonding agent + BV cốt thép | 1.5–2 kg/m² (bond) 4 kg/m² (cốt thép) |
Primer — LỚP NỀN BẮT BUỘC | — |
| Sika MonoTop®-615 HB | Vữa sửa chữa lớp dày | Lớp 10–50mm | Lớp dày, mặt dưới cấu kiện (Hand/Spray) | Xem → |
| Sika MonoTop®-618 VN | Vữa sửa chữa chất lượng cao | Lớp 5–40mm | Thi công phun hoặc tay — đa năng | Xem → |
| Sika MonoTop®R | Vữa sửa chữa polymer | Lớp 5–30mm | Thi công tay — sửa chữa thông thường | Xem → |
KHUYẾN NGHỊ THEO TÌNH HUỐNG
- ▸ Sửa chữa bê tông có cốt thép ăn mòn (ven biển, hầm, cầu): → MonoTop®-610 (BV cốt thép) + MonoTop®-615 HB
- ▸ Sửa chữa diện tích lớn, vá lớp dày > 10mm: → MonoTop®-610 (bonding) + MonoTop®-618 VN
- ▸ Sửa chữa thông thường lớp mỏng, không có cốt thép lộ: → MonoTop®-610 (bonding) + MonoTop®R
- ▸ Không chắc hệ thống nào phù hợp thiết kế: → Gọi 0932 585 077
CÂU HỎI THƯỜNG GẶP
TỪ NHÀ THẦU & KỸ SƯ
→
→
→
→
kinhdoanh@hoachatpt.com
CẦN TƯ VẤN
SIKA MONOTOP®-610?
Cung cấp thông tin dự án, hạng mục sửa chữa, bản vẽ hoặc BoQ — kỹ sư Hoá chất PT tư vấn hệ thống MonoTop® và báo giá trong 2 giờ làm việc.
Kho: KCN Nhơn Trạch (Đồng Nai) · KCN VSIP (Bắc Ninh) · KCN Hoà Cầm (Đà Nẵng) — giao hàng toàn quốc
Hãy là người đầu tiên nhận xét “Sika MonoTop®-610| TÁC NHÂN KẾT NỐI VÀ BẢO VỆ CHỐNG ĂN MÒN CỐT THÉP DẠNG VỮA GỐC XI MĂNG”
Bạn phải đăng nhập để gửi đánh giá.
Đánh giá
Chưa có đánh giá nào.
